2026 ADI机器控制设计竞赛 - 基于ADMT4000多圈角度读取与断电记忆设计

一、所选任务介绍

本次活动我所选择的是入门题——“多圈角度读取与断电记忆验证”。该任务的核心目标是：手动旋转磁铁（或电机转子上的磁铁），通过单片机与ADMT4000的SPI通信接口，实时读取并显示传感器输出的多圈圈数和当前角度值，并重点验证ADMT4000的核心特性——断电后数据的保持与恢复能力。

任务要求全部内容如下：

1. 通过SPI接口读取ADMT4000的多圈圈数和精确角度；
2. 通过串口实时打印当前圈数、角度值；
3. 手动旋转到任意位置后断电，重新上电后，串口显示的圈数和角度与断电前保持一致；
4. 在46圈量程范围内多次测试，记录并展示断电前后的数据对比。

硬件方案建议相当简洁：仅需ADMT4000模块和MCU外加步进电机，径向磁铁和和滑台，无需额外传感器或外围电路。

ADMT4000是ADI公司率先发布的单芯片多圈绝对位置传感器，绝对测量范围为46圈，在整个测量范围内达到0.25度的精度。其最引人瞩目的特性在于“真正通电多圈计数”能力——即使在设备断电时，它也能持续记录磁系统的旋转次数，无需借用备用电池或机械齿轮机构即可实现断电后的位置记忆。选择这一任务，正是希望亲身体验这一颠覆性多圈传感技术，深入理解其工作原理与工程应用价值。

二、项目描述

本项目基于ADI公司ADMT4000多圈位置传感器，以ESP32-S3为主控芯片，设计并实现了一套嵌入式角度与圈数采集系统。系统的核心功能涵盖三个层面：

第一层：传感器数据采集。 系统通过标准SPI总线与ADMT4000通信，依次读取圈数寄存器和角度寄存器。ADMT4000内部三个传感器协同工作：GMR转数计数器负责记录系统旋转的完整圈数（最多46圈），AMR角度传感器获取0°~360°范围内的高分辨率角度值，GMR象限检测传感器则将0°~180°的AMR测量范围扩展到360°全圆测量。将GMR转数计数输出与AMR角度输出相结合，该系统就能以高角度精度报告系统的绝对位置。

第二层：断电记忆验证。 ADMT4000区别于传统编码器的核心优势在于其“True Power-On”多圈计数器设计，它基于磁畴壁位移这一独特的物理机理实现断电记忆：通过测量GMR螺旋结构各部分的电阻变化来确定磁性畴壁的位置，对螺旋结构的电阻模式进行解码即可确定磁场旋转的圈数。此过程完全不需要外部电源供电，从根本上区别于“电池备份”或“齿轮计数”的传统方案。本项目的关键任务即是在46圈范围内多次测试，验证ADMT4000在完全断电后能否准确恢复之前的位置信息。

第三层：数据的实时处理与输出。 程序将读取到的原始圈数和角度值进行转换与计算（圈数范围为0~46，角度范围为0~359.99°），然后通过UART串口以固定格式实时打印输出，供串口调试助手进行数据监控和记录。

三、硬件介绍

3.1 ADMT4000传感器

ADMT4000是ADI公司推出的业界首款单芯片多圈绝对位置传感器，订购料号为ADMT4000BRUZAB。其主要技术特性包括：

• 真正上电多圈计数器，最大支持46圈绝对位置测量；
• ±0.25°角度精度，数字输出范围超过16,000°；
• 测量更新率高达100 kSPS，满足高速运动控制需求；
• 内部集成GMR转数计数传感器、GMR象限检测传感器和AMR角度传感器；
• 工作磁场窗口为16 mT至31 mT，超出此范围可能导致计数错误；
• 标准SPI接口兼容1.8V至5V电平，供电电压3.3V；
• 24引脚TSSOP封装，结温范围-40°C至+150°C。

3.2 主控MCU

本项目使用ESP32-S3开发板作为主控制器，该板集成240MHz Xtensa LX7双核处理器、512KB SRAM和丰富外设接口。具体配置如下：

• SPI接口：配置为SPI2_HOST主机模式，连接ADMT4000进行数据读取；
• USART串口：通过USB转TTL连接PC，输出圈数和角度数据；

选用ESP32-S3的原因在于其具备充足的运算资源、标准SPI外设支持良好的ESP-IDF开发框架，便于快速开发和调试。

3.3 磁铁与旋转机构

为使外部旋转磁场能够稳定、受控地作用于ADMT4000传感器，本项目采用以下方案：将一块N35钕铁硼圆柱磁铁固定在旋转轴上，磁铁表面与ADMT4000传感器的感应中心对齐，间距控制在2.45 mm ± 1 mm范围内，确保磁通密度落在16 mT~31 mT的最佳工作窗口内。旋转轴可通过手动旋钮或42型步进电机驱动旋转，便于进行圈数和角度的精确测试。

3.4 硬件清单总结

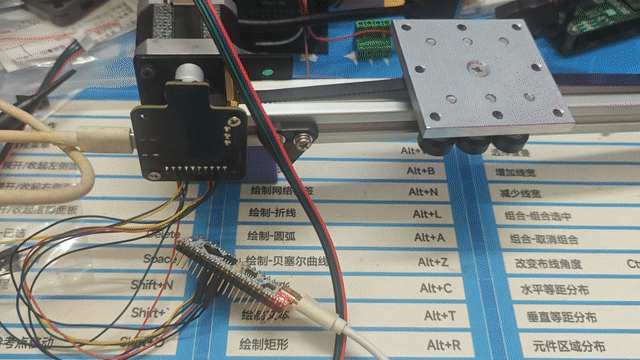

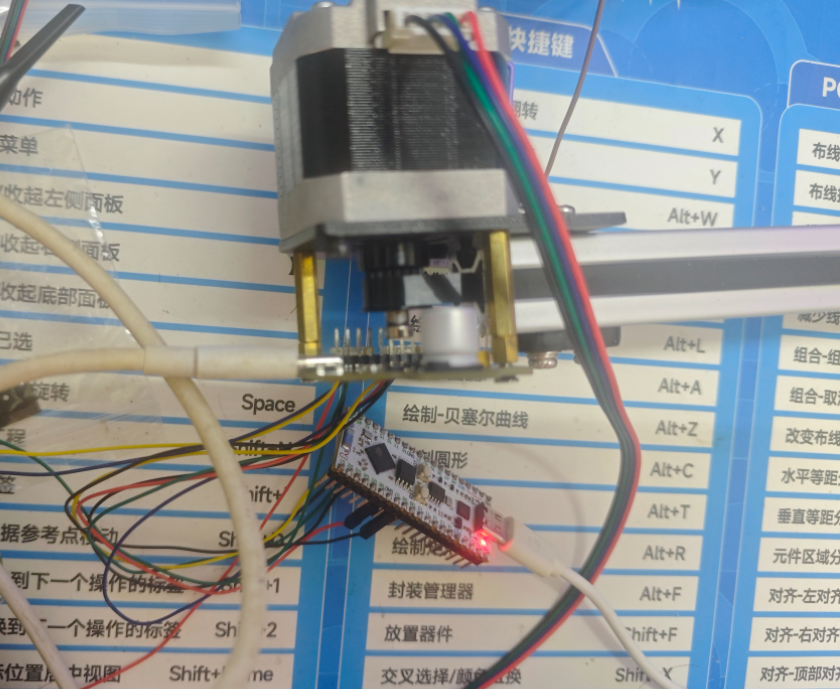

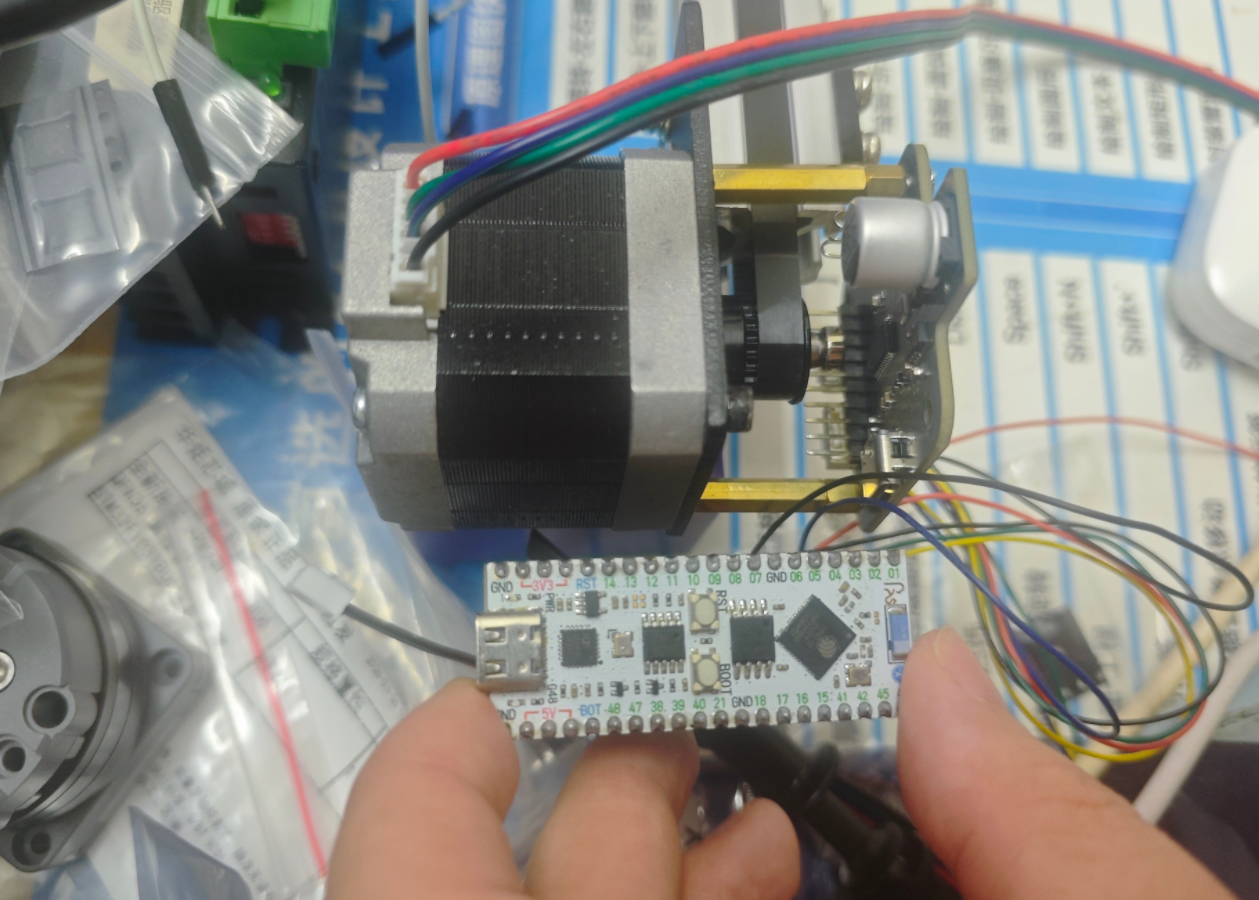

实物连接图如下：

四、方案框图与设计思路

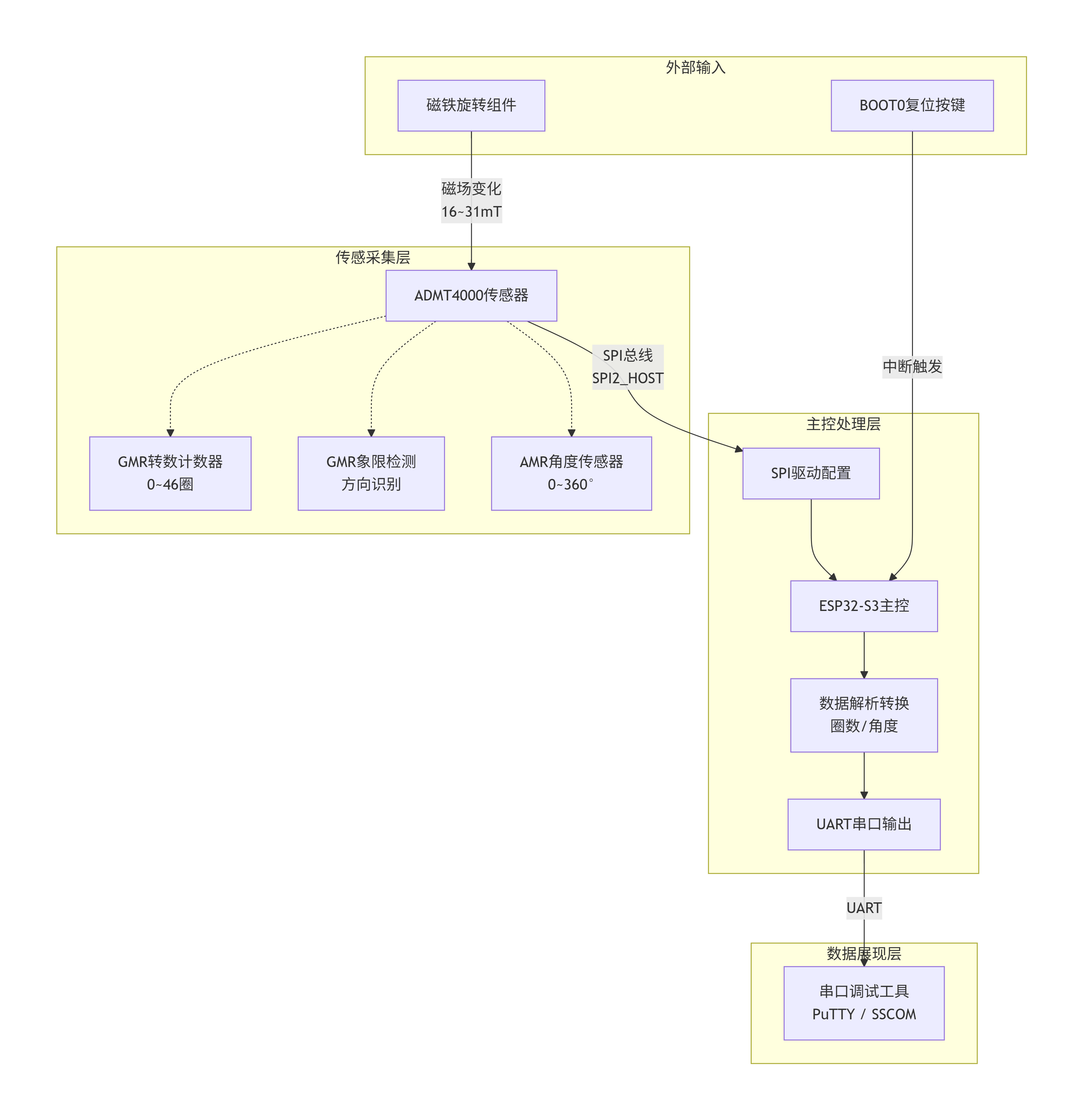

4.1 系统整体方案框图

4.2 设计思路

从传统方案的局限到ADMT4000的突破

传统方法存在几个明显的痛点：

• 机械齿轮+单圈传感器方案：通过精密齿轮将多圈运动缩减为单圈检测，不仅体积庞大，而且存在机械磨损和背隙，影响精度；
• 备用电池+存储器+单圈传感器方案：通过电池维持圈数计数器状态，但电池寿命有限，需定期维护；
• 韦根（Wiegand）传感器方案：利用电磁能量采集在断电时记录圈数，但在高速或复杂运动下易发生计数错误。

ADMT4000为这些痛点提供了全新的统一解决方案：它完全依靠GMR效应和磁畴壁位移原理，在无电源条件下物理性地“记住”磁场旋转的圈数。其单芯片多圈集成方案从根本上消除了对外部组件的依赖。磁畴壁的位置是一种非易失性物理状态，不需要任何外部能量来维持；系统重新上电后，仅需一次读取即可恢复完整位置数据，真正实现“上电即知位”。

五、原理图与PCB设计

本项目未自行设计PCB，直接使用ADMT4000成品模块（该模块已包含传感器、去耦电容和引脚排针）与ESP32-S3开发板通过杜邦线连接。核心连接方式如下：

六、软件流程图与关键代码说明

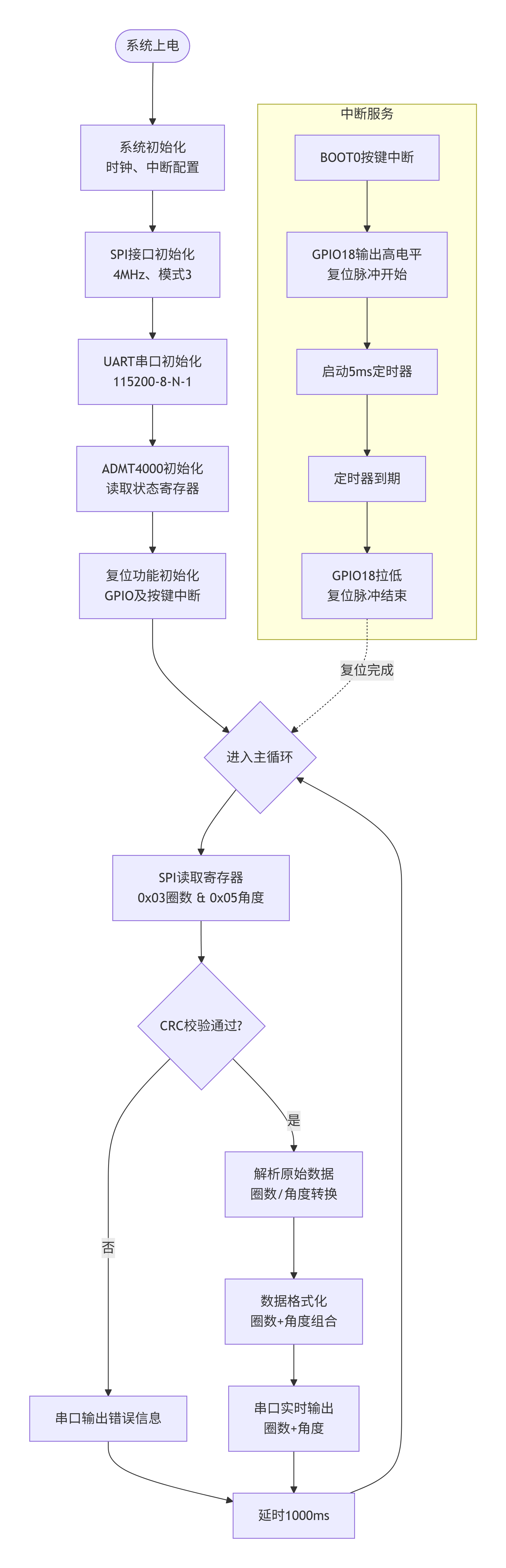

6.1 软件总体流程图

6.2 调试软件说明

本项目基于ESP-IDF开发框架进行编程，主要代码模块如下：

• admt4000.h：定义传感器寄存器地址、SPI通信命令字、数据结构及API函数声明；
• admt4000.c：实现SPI初始化、寄存器读写、CRC校验、数据转换等底层函数；
• main.c：主程序入口，负责系统初始化、主循环数据采集、串口输出及LCD显示；
• iot_button：ESP-IDF提供的按键组件库，用于BOOT0按键中断处理；
• esp_timer：ESP-IDF的定时器组件，用于复位脉冲宽度的精确控制。

6.3 关键代码说明

1. SPI接口初始化

ESP32-S3的SPI控制器中，SPI0和SPI1被系统底层占用用于内部Flash和PSRAM访问，因此本项目选用SPI2_HOST作为与ADMT4000通信的主机接口。根据ADMT4000的数据手册，SPI通信需配置为模式3（CPOL=1，CPHA=1），时钟速率设置为4MHz，8位数据传输。

// ADMT4000 SPI接口配置
admt4000_spi_config_t spi_config = {
    .host = SPI2_HOST,
    .cs_pin = SPI_CS_PIN,        // GPIO8
    .mosi_pin = SPI_MOSI_PIN,    // GPIO15
    .miso_pin = SPI_MISO_PIN,    // GPIO17
    .sck_pin = SPI_SCK_PIN,      // GPIO16
    .clock_speed_hz = 4000000,
};

2. SPI读取传感器数据

核心函数admt4000_read_registers_dual同时读取圈数寄存器（0x03）和角度寄存器（0x05），一次SPI传输完成两组数据的采集：

esp_err_t admt4000_read_registers_dual(uint8_t reg1, uint8_t reg2,
                                        uint16_t *data1, uint16_t *data2) {
    uint8_t tx_buffer[8] = {0};
    uint8_t rx_buffer[8] = {0};

    // 构建命令帧：命令头+寄存器地址
    tx_buffer[0] = 0x00;  // 读标志
    tx_buffer[1] = reg1;
    tx_buffer[4] = 0x00;
    tx_buffer[5] = reg2;

    // CS片选使能
    gpio_set_level(cs_pin, 0);

    // SPI传输
    spi_device_transmit(handle, &trans);

    // CS释放
    gpio_set_level(cs_pin, 1);

    // 解析数据
    *data1 = (rx_buffer[2] << 8) | rx_buffer[3];
    *data2 = (rx_buffer[6] << 8) | rx_buffer[7];

    return ESP_OK;
}

3. 数据转换函数

ADMT4000的圈数寄存器0x03中，高6位存储圈数值（0~46），低10位存储单圈角度（0~1023对应0°~360°）：

// 圈数转换（含小数部分）
float admt4000_convert_to_turns_with_fraction(uint16_t raw_turns) {
    uint8_t full_turns = (raw_turns >> 10) & 0x3F;  // 高6位为圈数
    uint16_t angle_raw = raw_turns & 0x03FF;        // 低10位为单圈角度
    float turn_fraction = (float)angle_raw / 1024.0f;
    return (float)full_turns + turn_fraction;
}
​
// 角度转换（0~360°，16位分辨率）
float admt4000_convert_to_angle(uint16_t raw_angle) {
    return (float)raw_angle * 360.0f / 65536.0f;
}

4. 线圈复位功能

线圈复位用于将ADMT4000的多圈计数器恢复到初始状态，方便调试和验证。复位脉冲宽度为5ms，两次复位之间需间隔至少10秒冷却时间：

static void perform_coil_reset() {
    // 检查冷却时间
    if (current_time - last_reset_time < COIL_RESET_COOLDOWN_MS) {
        printf("复位冷却中，还需等待 %lld 秒\n", remaining_time);
        return;
    }

    // 输出5ms高电平脉冲
    gpio_set_level(COIL_RESET_PIN, 1);
    esp_timer_start_once(reset_timer, COIL_RESET_PULSE_MS * 1000);
    // 定时器回调中将GPIO拉低
}
​
// BOOT0按键回调
static void boot0_button_pressed(void* arg, void* data) {
    perform_coil_reset();
}

5. 主函数工作流程

void app_main(void) {
    // 系统初始化
    admt4000_spi_config_t spi_config = {
        .host = SPI2_HOST,
        .clock_speed_hz = 4000000,
        // ... 引脚配置
    };
    admt4000_init(&spi_config);

    // 初始化LCD显示
    lcd_init();

    // 初始化复位功能（按键+GPIO）
    reset_init();

    // 主循环
    while (1) {
        uint16_t turns_raw, angle_05_raw;
        ret = admt4000_read_registers_dual(0x03, 0x05, &turns_raw, &angle_05_raw);

        if (ret == ESP_OK) {
            float turns = admt4000_convert_to_turns_with_fraction(turns_raw);
            float angle = admt4000_convert_to_angle(angle_05_raw);

            printf("%.3f圈, 角度: %.2f°\n", turns, angle);
            lcd_show_data(turns, angle);
        } else {
            printf("读取失败\n");
        }

        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

七、实物演示及说明

7.1 硬件连接与调试准备

1. 硬件连接：使用杜邦线将ESP32-S3开发板与ADMT4000模块连接：SCLK→GPIO16、MOSI→GPIO15、MISO→GPIO17、CS→GPIO8、RESET→GPIO18。USB转TTL模块连接ESP32-S3的TX/RX引脚，接入PC的USB端口。传感器和MCU均采用3.3V统一供电。
2. 软件环境：PC端使用ESP-IDF开发环境编译和烧录固件，用PuTTY串口工具打开对应COM口，设置波特率115200、8位数据位、1位停止位、无奇偶校验。
3. 传感器安装：ADMT4000模块固定在测试夹具底座上，磁铁旋转组件对准传感器中心，间距约2~3mm，确保磁通密度在16mT~31mT的最佳工作窗口内。过大或过小的磁场都可能引起磁写入错误，导致圈数计数不准确。

7.2 正常运行测试

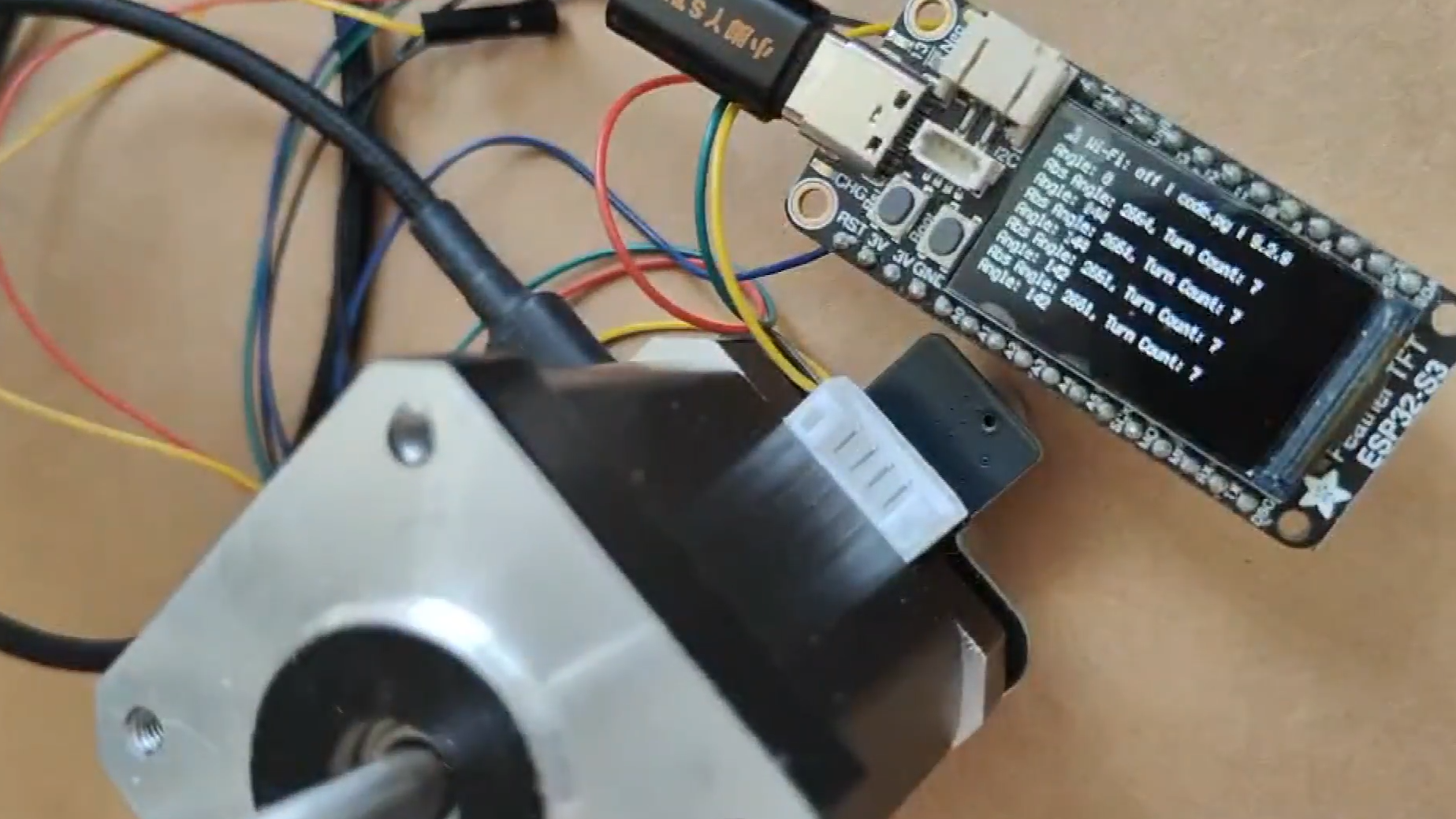

接通电源后，串口界面不断打印当前的位置数据。手动旋转磁铁（顺时针方向旋转，圈数递增）。观察到位移量如下：圈数随旋转圈数的增加而同步递增，角度值在0°~360°范围内连续变化，无数据跳变或丢失。

7.3 断电记忆验证测试——核心功能验证

这是本项目最关键的一步验证，完全依据ADMT4000的技术特性进行。该传感器的断电记忆能力基于磁畴壁位移技术——磁畴壁的位置是一种非易失性物理状态，维持不依赖任何外部能量。测试步骤如下：

1. 将磁铁旋转到某个特定位置，记录串口输出的圈数和角度值；
2. 完全切断系统电源（断开电路板的所有电源输入），保持约10秒钟；
3. 重新上电，观察MCU上电后的第一次串口输出。

测试结果记录：

在46圈范围内进行的多次断电测试证实：ADMT4000能够在完整断电的状态下准确记忆磁铁最后停留的位置信息，断电前后数据完全一致，无需重新回零或校准。

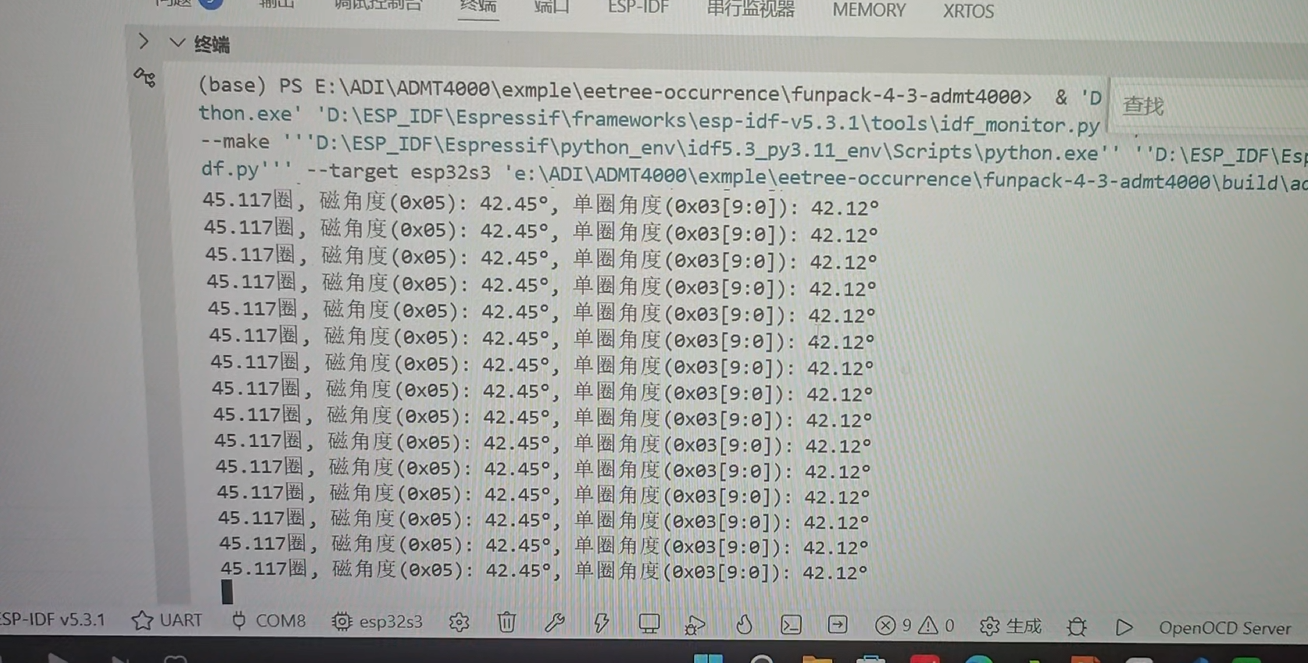

断电前：

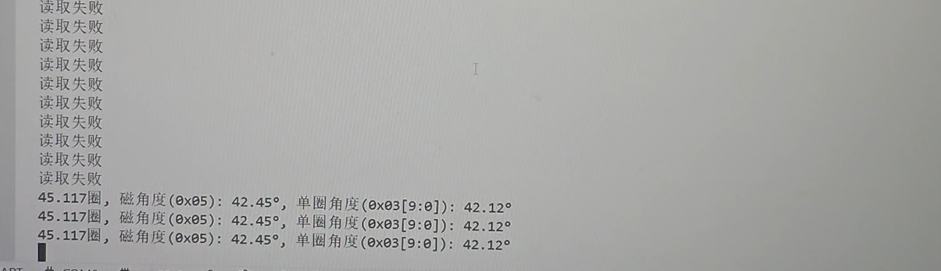

断电重新上电：

八、遇到的难点及解决方法

难点一：磁场窗口选择不当导致圈数计数错误

问题描述：初次测试时，将磁铁与传感器的距离设得过近（约1mm），导致传感器暴露的磁场强度可能超过31mT的上限。在此状态下旋转磁铁时，圈数计数出现跳变或偶发丢失，断电记忆功能也间歇性失效。

解决方法：查阅ADI官方技术文档《巨磁阻多圈位置传感器的磁体设计》，了解到GMR传感器定义的工作磁场窗口为16mT至31mT。将磁铁间距调整至2.45 mm ± 1 mm范围内，使用高斯计实测确认磁场强度在目标窗口内，问题得到解决。ADI也在开发和供应专用磁屏蔽参考设计ADMAGMECH04，以帮助客户确保在杂散磁场环境中仍能满足磁窗口要求。

难点二：断电记忆测试中数据偶发性丢失

问题描述：在部分断电记忆测试中，重新上电后发现圈数被重置为0而非断电前的数值，磁畴壁位置记忆功能看似失效。

解决方法：深入分析发现，该问题的根源在于磁铁强度或对准度不足以满足GMR传感器的正常工作窗口要求。ADI的技术资料明确指出，如果磁场过低（低于16mT）可能无法激发磁畴壁的移动，而磁场过高则可能错误地引入额外磁畴，导致计数错误。通过更换为N35钕铁硼磁铁、精确调整磁铁与传感器中心的对中度、优化传感器的磁场暴露环境后，问题得到妥善解决。此外，EVAL-ADMT4000评估套件配有专门的复位线圈，在需要时可以对多圈计数器进行磁性复位，便于重复验证。

九、心得体会与建议

9.1 关于ADMT4000芯片的感受

这次项目全面展示了ADI公司在传感领域的深厚技术积淀。ADMT4000以单芯片实现46圈范围的绝对位置检测，同时拥有真正的断电记忆能力，不需要外挂电池或复杂的机械齿轮机构，确实是对传统多圈位置检测方案的颠覆性创新。磁畴壁的无源物理记忆原理——将旋转运动直接转化为磁性纳米导线中的磁畴壁位移，并通过GMR检测阵列实现对磁畴壁位置的精确解码，这种将经典物理效应与纳米工程技术相结合的思路，令人深受启发。

该芯片±0.25°的精度、高达100kSPS的测量更新速率以及宽温度范围的工作能力，在工业机器人、人形机器人关节定位、汽车电子等对精度和可靠性要求极高的应用领域具有广阔前景。尤其是在人形机器人关节设计中，ADMT4000可显著简化关节模组的设计，缩小执行器尺寸，并消除上电时重新归位和校准的麻烦。

十、总结

本次“多圈角度读取与断电记忆验证”项目，我成功实现了以下任务目标：

• ✓ 通过SPI接口稳定读取ADMT4000芯片输出的多圈计数和精确角度；
• ✓ 通过串口（波特率115200）实时监控当前圈数和角度值。
• ✓ 在46圈的完整量程范围内多次验证：断电后重新上电，传感器读取的圈数和角度与断电前完全一致，验证了基于磁畴壁位移的无源多圈记忆技术；
• ✓ 系统正常运行，硬件连接稳定，软件开发高效，为后续实现上层自动化控制系统（如执行器精确定位或机器人关节闭环控制）奠定了传感基础。

通过本次实践，我加深了对ADMT4000这款先进多圈位置传感器工作机制的理解，积累了ESP32-S3 SPI主机配置、ESP-IDF开发框架、传感器驱动开发和断电记忆验证等实用技术经验，收获了理论结合实践的宝贵知识。
