一、硬件介绍：

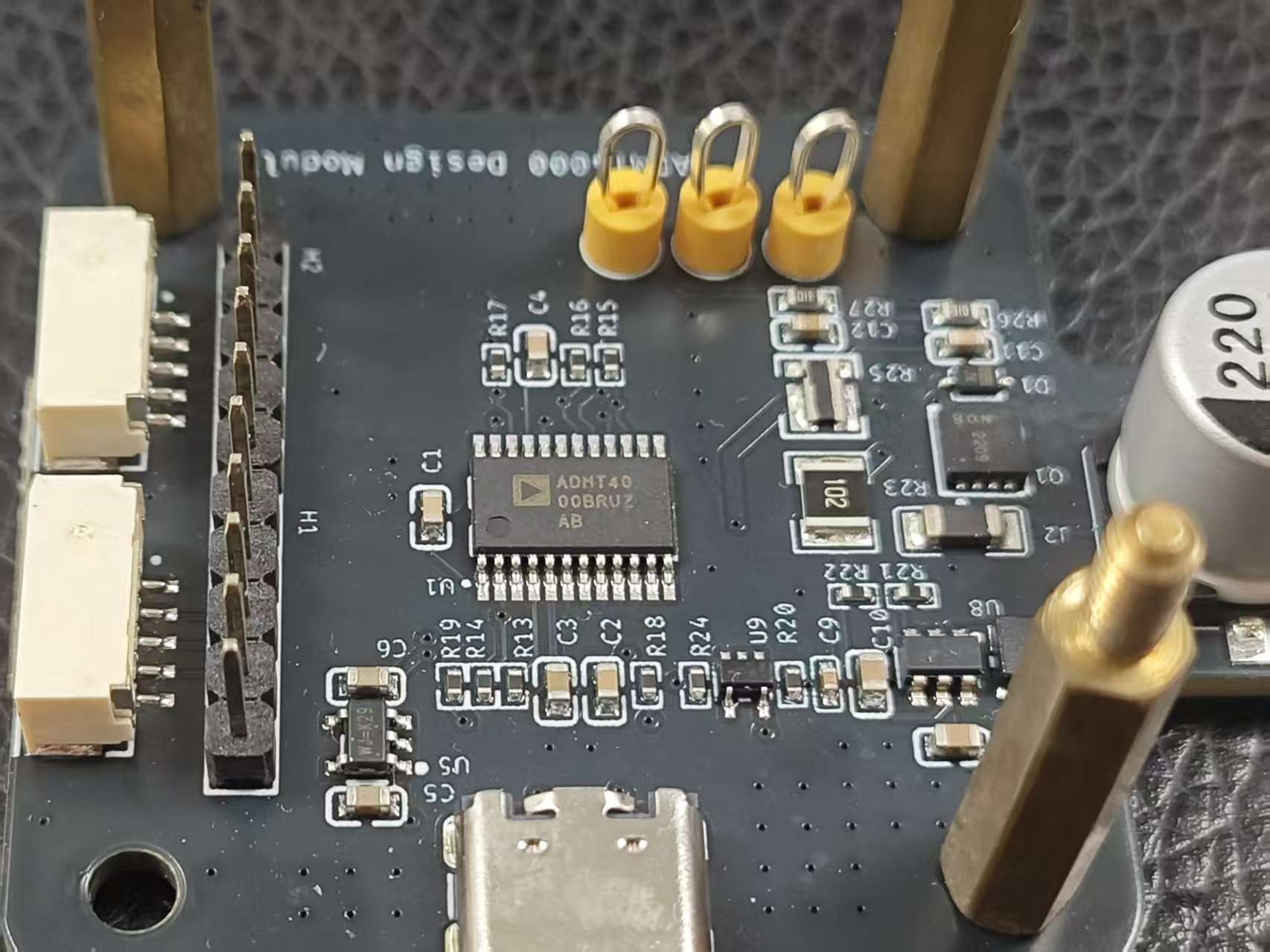

首先是传感器ADMT4000，它是一种磁转数传感器，即使在设备断电时也能够记录磁系统的旋转次数。通电时可以查询该套件，以报告系统的绝对位置。绝对位置通过串行外设接口 (SPI) 报告。ADMT4000 最多可计数 46 圈外部磁场，以顺时针 (CW) 方向递增绝对位置计数。该套件包括三个磁传感器，一个用于计数系统旋转次数的巨磁电阻（GMR）转数计数传感器，一个 GMR 象限检测传感器和一个各向异性磁阻（AMR）角度传感器。AMR 角度传感器与 GMR 象限检测传感器结合使用，可确定系统在 360° 范围内的绝对位置。将 GMR 转数计数传感器输出与 AMR 角度传感器输出相结合，该套件就能以高角度精度报告系统的位置。

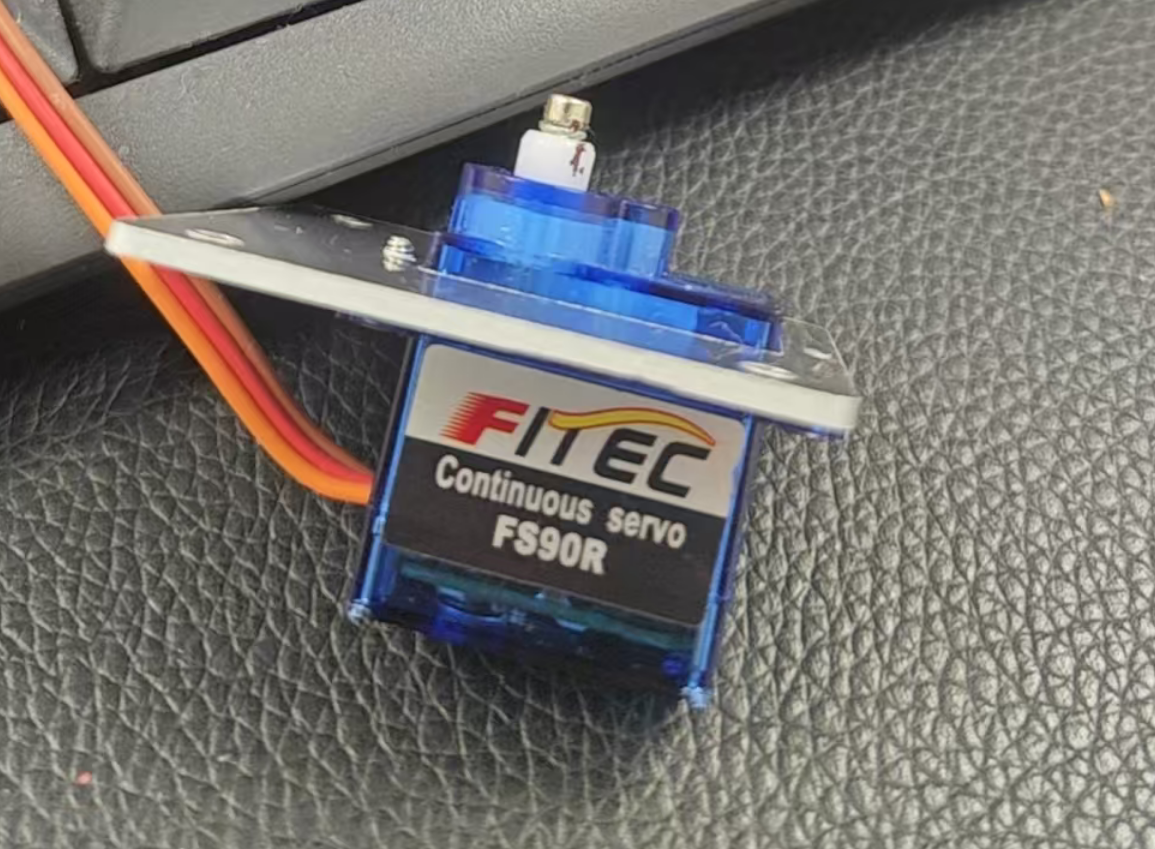

执行器件，是一个360度的舵机。与角度舵机有点区别，这个舵机是通过PWM值控制转速和转动方向。
PWM信号与360舵机转速的关系：
0.5ms----------------正向最大转速；
1.5ms----------------速度为0；
2.5ms----------------反向最大转速；
主控使用ESP32-P4。
二、任务介绍：

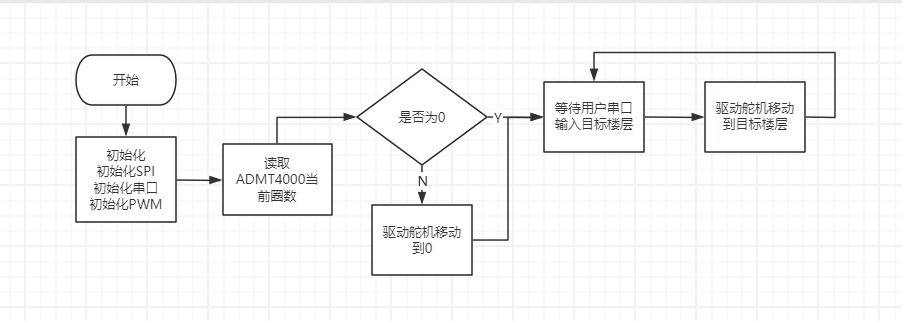

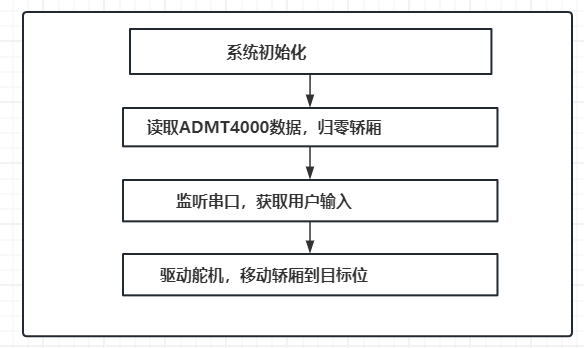

这次选择任务1：基于多圈绝对位置的多层电梯升降控制系统。ADMT4000 可以对多圈旋转进行检测，这里用舵机模拟电梯的运行，通过舵机旋转移动轿厢移动，设定每旋转1圈对应轿厢移动一层楼。系统断电后，重新上电需要默认电梯轿厢移动到0层楼层。电梯速度需要控制，不能太快。
三、项目实现

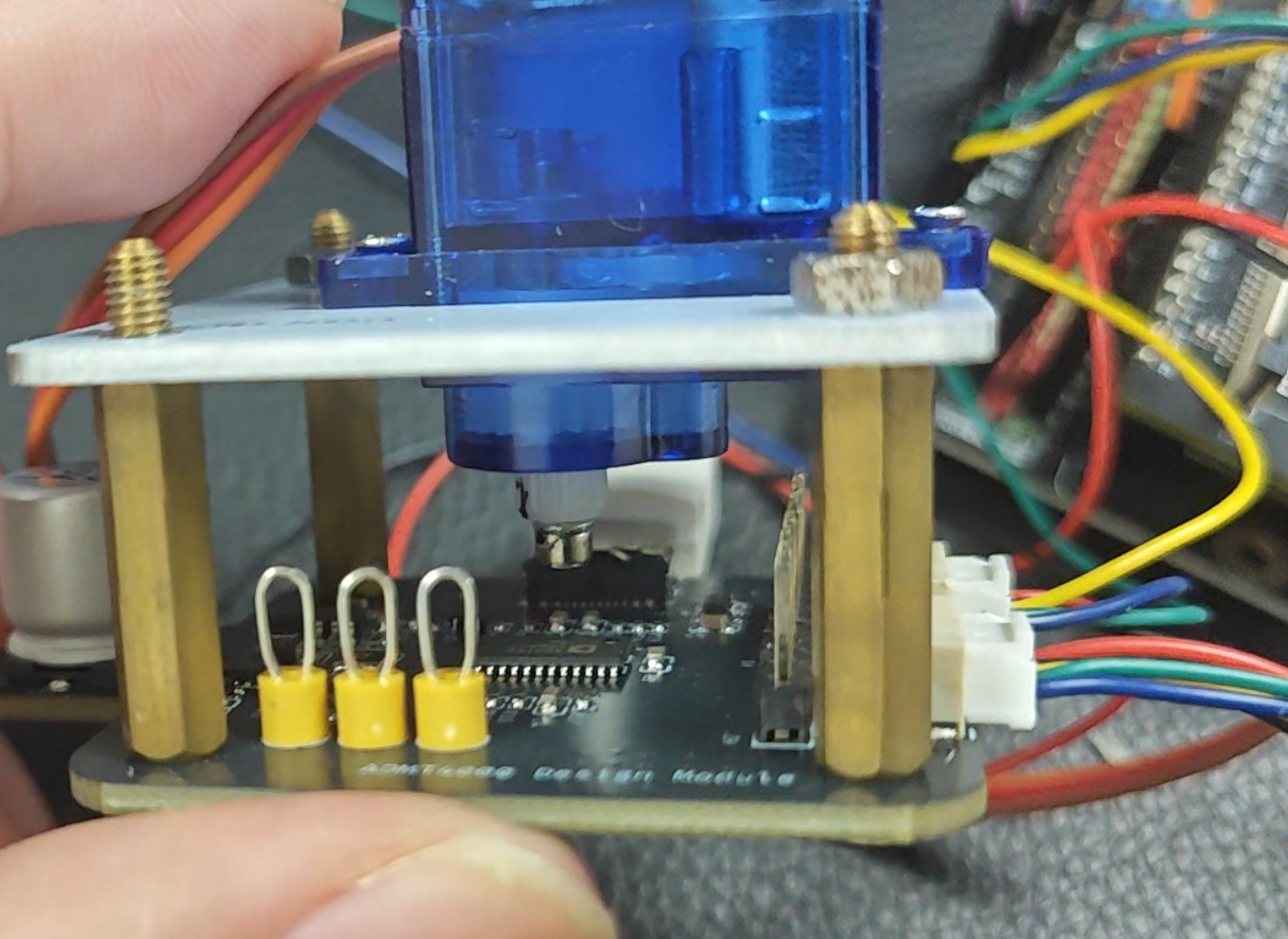

用PCB做了个支架，将舵机的输出轴悬在ADMT4000 芯片正上方。舵机输出轴上粘了一颗径向磁铁。老师提供了ESP-IDF读取ADMT4000的例程，所以这里主控我选择了ESP32-P4，下载了老师的项目来实现功能。
有着老师的例程，很容易就读取到了ADMT4000的圈数，然后添加舵机驱动。这里舵机使用LEDC来产生PWM方波进行驱动。PWM方波频率为50Hz，通过占空比控制舵机旋转的方向和速度。
/* 360度舵机
PWM信号与360舵机转速的关系：
0.5ms----------------正向最大转速；
1.5ms----------------速度为0；
2.5ms----------------反向最大转速；
*/
#include "servo360.h"
/**
* @brief 初始化
* @param 无
* @retval 无
*/
void servo_init(void)
{
ledc_timer_config_t ledc_timer = {
.speed_mode = LEDC_LOW_SPEED_MODE,
.duty_resolution = LEDC_TIMER_10_BIT,
.timer_num = SERVO_LEDC_PWM_TIMER,
.freq_hz = 50, // Set output frequency at 50Hz
.clk_cfg = LEDC_AUTO_CLK
};
ESP_ERROR_CHECK(ledc_timer_config(&ledc_timer));
// Prepare and then apply the LEDC PWM channel configuration
ledc_channel_config_t ledc_channel = {
.speed_mode = LEDC_LOW_SPEED_MODE,
.channel = SERVO_LEDC_PWM_CH0_CHANNEL,
.timer_sel = SERVO_LEDC_PWM_TIMER,
.intr_type = LEDC_INTR_DISABLE,
.gpio_num = SERVO_LEDC_PWM_CH0_GPIO,
.duty = 75, // Set duty to 0%
.hpoint = 0
};
ESP_ERROR_CHECK(ledc_channel_config(&ledc_channel));
}
/**
* @brief PWM占空比设置
* @param duty：PWM占空比
* @retval 无
*/
void sg90_pwm_set_duty(uint16_t duty)
{
ledc_set_duty(LEDC_LOW_SPEED_MODE, SERVO_LEDC_PWM_CH0_CHANNEL, duty); /* 设置占空比 */
ledc_update_duty(LEDC_LOW_SPEED_MODE, SERVO_LEDC_PWM_CH0_CHANNEL); /* 更新占空比 */
}
//舵机控制
//speed：速度控制 0.5ms----------------正向最大转速； 1.5ms----------------速度为0； 2.5ms----------------反向最大转速；
// 速度值从-50到50
void steer_control(int speed)
{
sg90_pwm_set_duty(speed+75);
}
然后因为还需要和用户交互，用户需要输入需要到达的楼层给系统。所以增加了串口输入功能，用来和用户进行交互。这里添加了串口1.
#include "uart.h"
/**
* @brief 初始化串口
* @param baudrate: 波特率, 根据自己需要设置波特率值
* @note 注意: 必须设置正确的时钟源, 否则串口波特率就会设置异常.
* @retval 无
*/
void uart_init(uint32_t baudrate)
{
const uart_config_t uart_cfg = {
.baud_rate = UART_BAUD_RATE,
.data_bits = UART_DATA_BITS,
.parity = UART_PARITY,
.stop_bits = UART_STOP_BITS,
.flow_ctrl = UART_FLOW_CTRL,
.source_clk = UART_SCLK_DEFAULT,
};
// Initialize UART peripheral with the given configuration
uart_param_config(UART_PORT_NUM, & uart_cfg);
// Set UART pins
uart_set_pin(UART_PORT_NUM, UART_TX_GPIO_PIN, UART_RX_GPIO_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
// Install UART driver and get the queue handle
uart_driver_install(UART_PORT_NUM, RX_BUF_SIZE, TX_BUF_SIZE, 0, NULL, 0);
}
四、功能展示

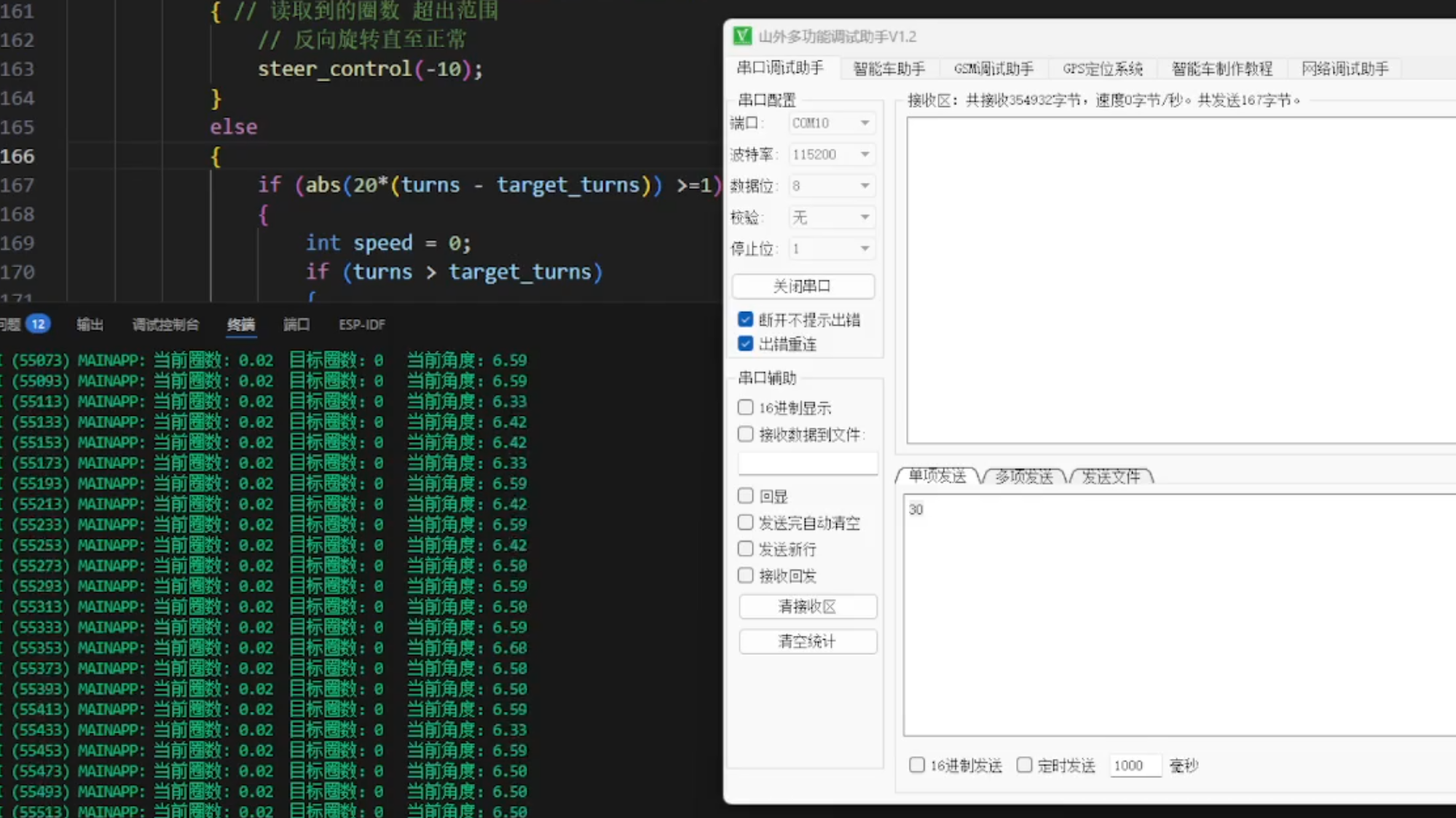

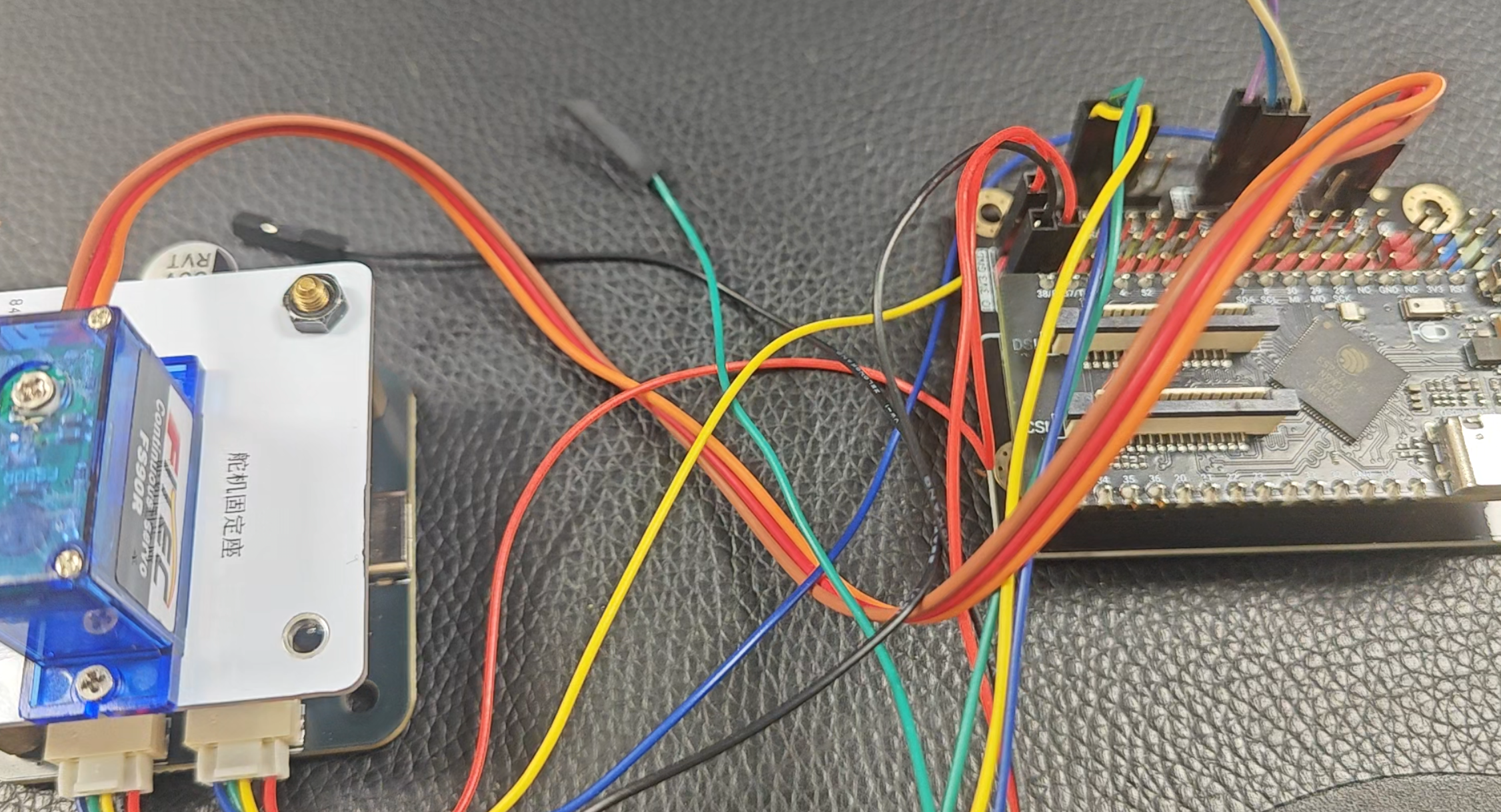

ADMT4000连接到ESP32-P4上，舵机也与开发板连接。但是ADMT4000模块杜邦线没有电源输入，所以需要额外再用一条Type-c线给模块供电。开发板通过串口模块连接电脑，使用串口上位机可以输入数字给开发板，用来控制舵机旋转。
五、存在的问题
1、舵机旋转会有电流干扰，如果舵机设定速度过快，ESP32-P4串口就有可能连不上了。所以这里开发板第二个type-c口也连上了一个USB电源，用来给整个系统供电，以保证电源的稳定，舵机速度设定都是比较慢的，防止电流干扰。
2、舵机正向和逆向旋转速度不一致。正向旋转时最低速度给2即可，但是逆向给最低速度2都无法旋转，需要给到3才能旋转。这也就导致同样的速度，旋转方向不一样时速度是不一样的。
3、以后想用这个芯片做无刷电机小车的轮子的传感器，但是不知道能不能对ADMT4000当前的圈数进行复位，重置当前圈数归零的方法啊？
六、心得体会：
感谢硬核科技和ADI提供的这次机会，能够体验到这颗顶尖的磁转数传感器。在这里学习最新技术，有老师手把手指导，还有群里大佬的耐心讲解，学习即开心又高效。
