一、项目概述

本项目设计了一款基于 STM32G473 MCU 的最小系统核心板，旨在为嵌入式控制系统、电机驱动、信号采集等应用提供硬件平台支持。该核心板具备了USB 5V供电、3.3V LDO稳压、双晶振时钟、复位与调试接口、用户交互按键和LED指示等功能，并通过双排针扩展了多达30个GPIO引脚，支持SPI、I2C、UART和PWM等外设功能。设计过程中注重硬件模块的高效集成与系统可靠性，确保板载系统稳定工作，同时具备良好的扩展能力。

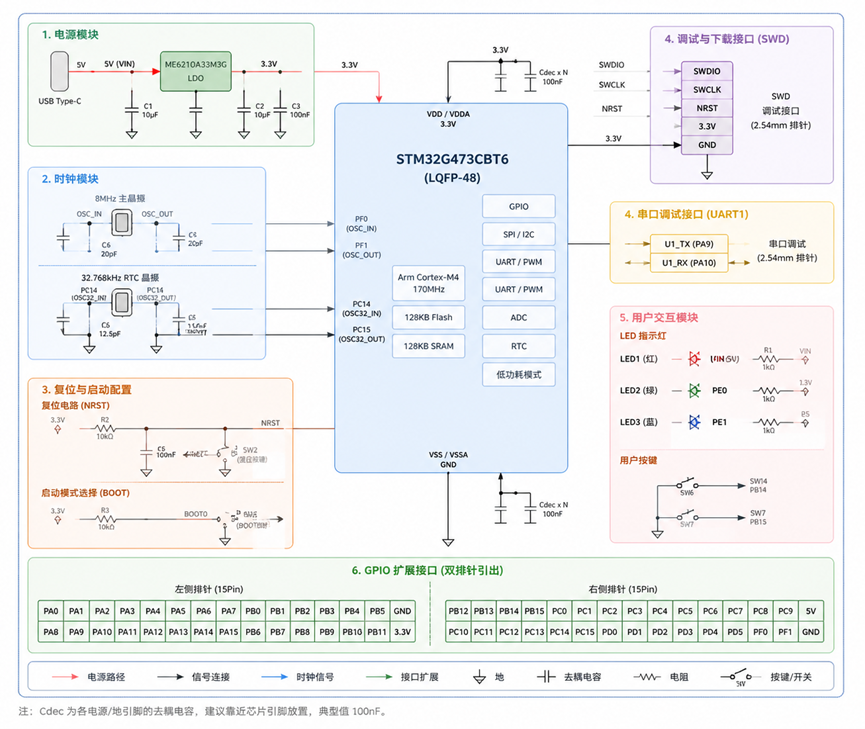

二、设计方案

1. 电源模块

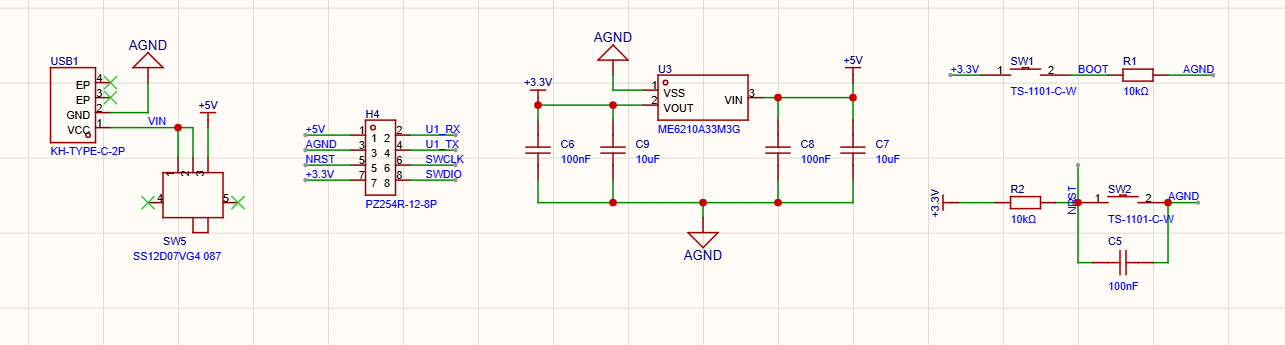

本设计采用 USB-C 接口引入 5V 电源，通过 ME6210A33M3G 稳压芯片输出 3.3V，为主控芯片 STM32G473 和板上外设提供稳定电源。稳压电路配有滤波电容，确保电源的稳定性和抗干扰性。输入电源通过 USB 5V 提供，支持大部分常见电源输入方式，适用于开发和调试环境。

STM32G473CBT6芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/stmicroelectronics/STM32G473CBT6/18085950?s=N4IgTCBcDaIMoBUCyBmMBxALAdhQYQCEEA2EAXQF8g

2. 时钟模块

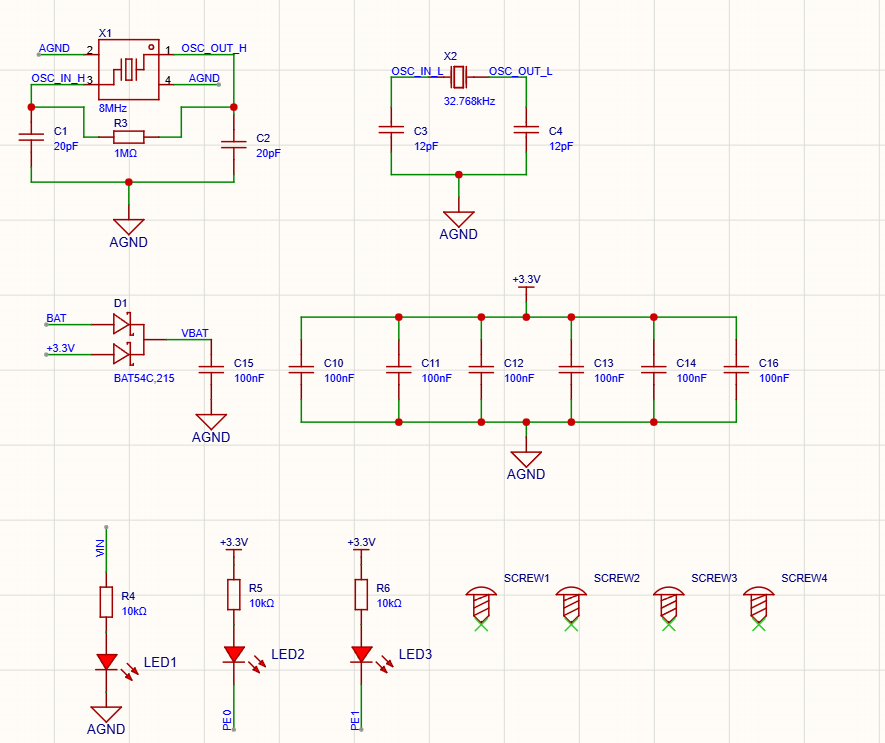

时钟模块使用 8MHz 主晶振 和 32.768kHz RTC 晶振，分别为 MCU 提供系统时钟和实时时钟（RTC）功能。主晶振用于系统主频控制，支持高速运算；RTC 晶振则为低功耗模式下的时钟保持提供保障，适合长时间低功耗运行。

3. 复位与启动配置

复位电路由 NRST 连接到复位按键（SW2）并通过 R2 上拉至 3.3V，加上 C5 构成 RC 滤波电路。启动模式由 BOOT 按键控制，可以配置 MCU 启动模式，包括程序从 Flash 启动或从 Bootloader 启动，以便后续的编程和调试。

4. 调试与下载接口

核心板提供了 SWD 调试接口，用于程序的下载与调试，此外还引出了 U1_TX 和 U1_RX 串口接口，用于调试输出和数据通信。设计上，SWD 接口包括 SWDIO、SWCLK、3.3V 和 GND，支持高速程序下载和调试。

5. 用户交互模块

板载有 LED 指示灯 和 用户按键，用于指示系统工作状态和进行调试。LED1 作为电源指示灯连接至 VIN，用于显示系统是否正常供电；LED2 和 LED3 分别连接至 PE0 和 PE1，可以作为用户可编程的状态指示灯。用户按键 SW6 和 SW7 连接至 PB14 和 PB15，用于外部输入和中断处理。

三、原理图与 PCB 设计

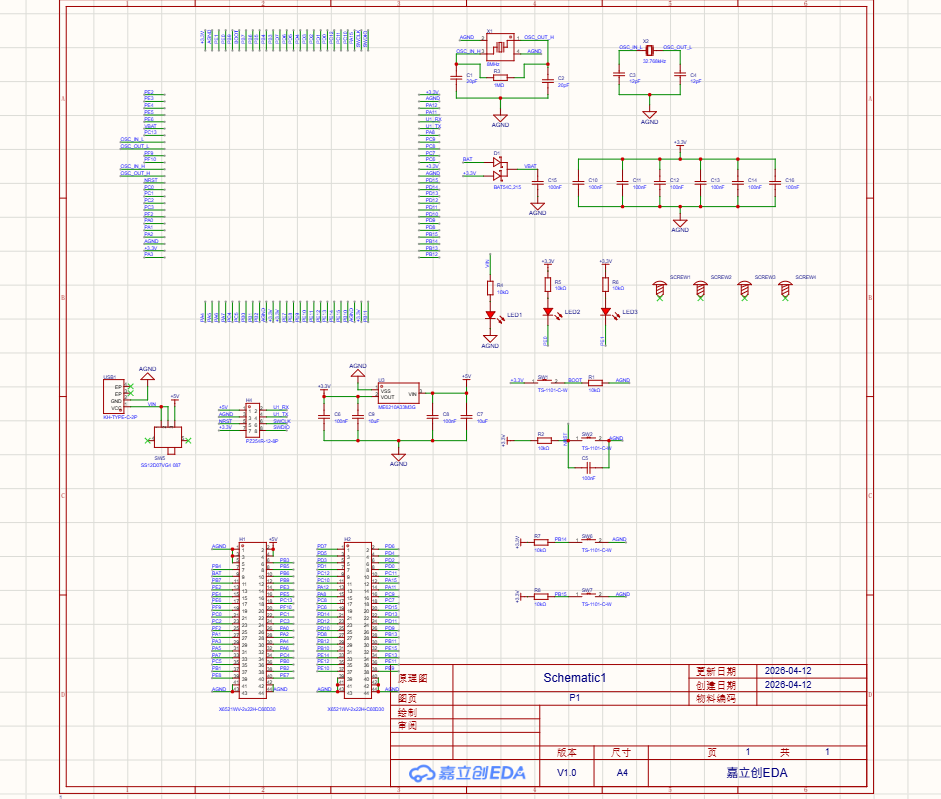

1、原理图设计

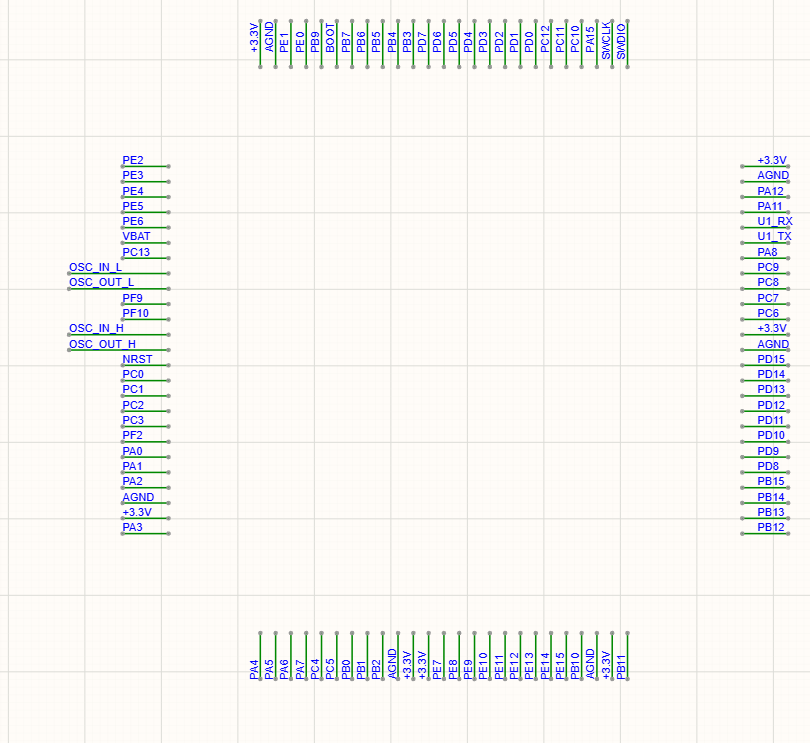

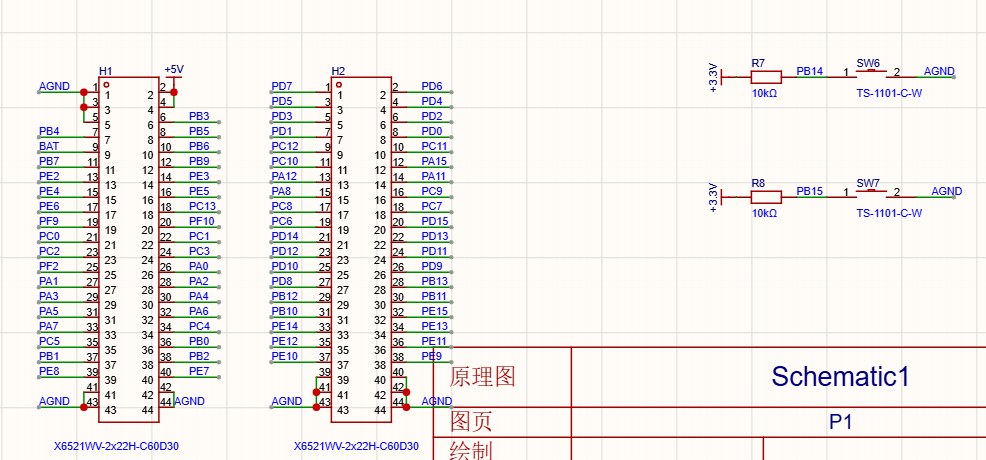

原理图中清晰地展示了每个模块的连接方式，主要包括电源模块、时钟模块、复位模块、调试接口、用户交互按键和LED的连接。图中 STM32G473 芯片连接了多个外设接口引脚，所有的 GPIO 通过两组双排针引出，最大限度地扩展了外设的连接能力。时钟部分采用了两个晶振，其中 8MHz 主晶振连接到 MCU 的时钟输入引脚，而 32.768kHz RTC 晶振 则连接到 RTC 模块，确保了低功耗的时钟需求。电源部分使用了 ME6210A33M3G 进行稳压，保证了系统的稳定性。

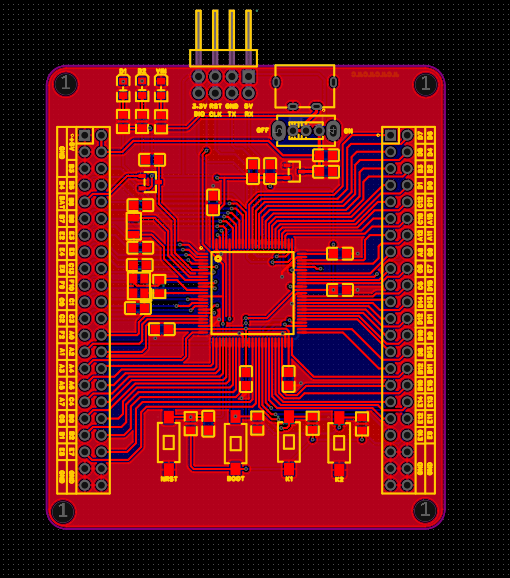

2、PCB 设计

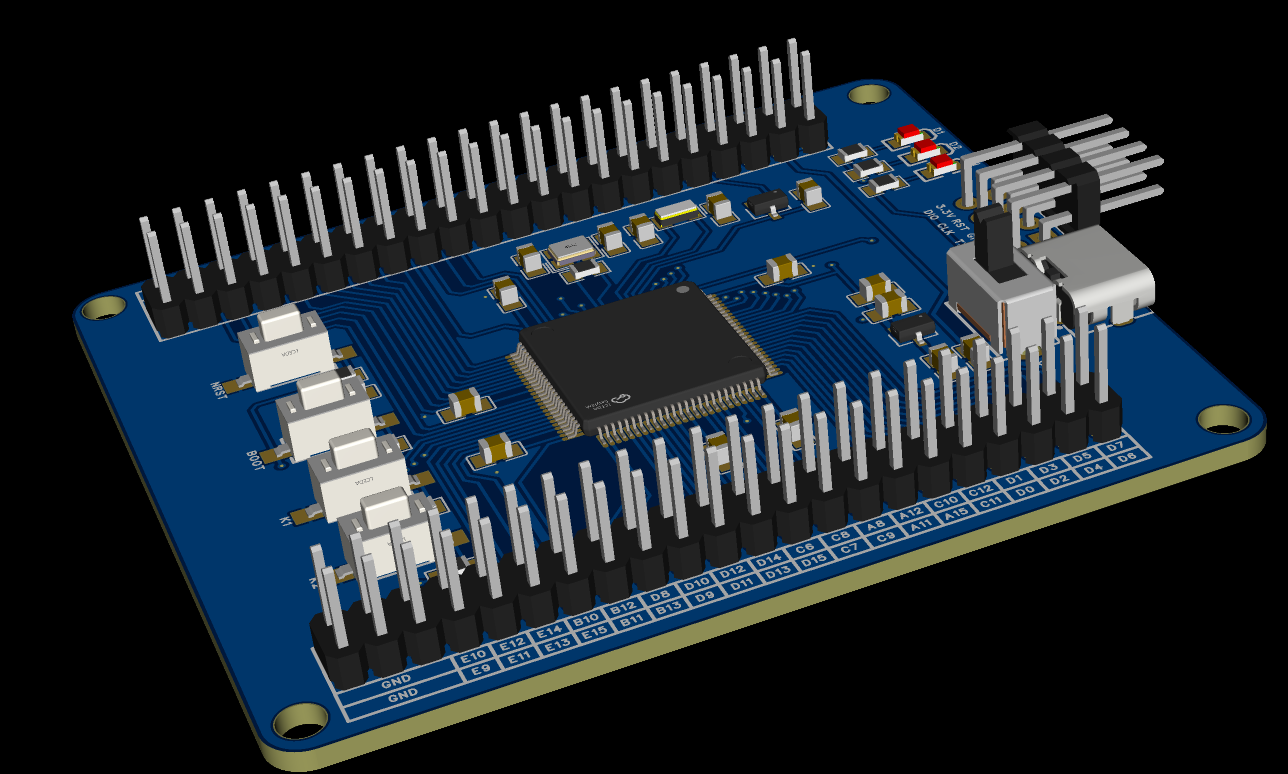

根据设计要求，本板采用 双层 PCB 设计，主控芯片位于中央，周围引出了多组 I/O 端口。顶部集中放置了电源、时钟和调试接口，底部则布置了按键和LED指示。布线方案合理，电源引脚和信号引脚布局紧凑，确保了信号完整性和系统的稳定运行。图中的板上原理清晰，布局整齐，便于调试和后续修改。

四、模块主要性能指标和管脚定义

1、主要性能指标

2、管脚定义

五、心得体会

基于本次 STM32G473 最小系统核心板设计，我深入理解了嵌入式系统硬件设计的关键要素。通过设计过程，我掌握了如何将芯片、时钟、电源、复位、调试、I/O 接口等模块整合到一个紧凑的核心板中，同时确保系统的稳定性和扩展性。在原理图设计和 PCB 布局中，考虑了去耦、滤波等细节，以提高抗干扰能力。本项目的成功设计依赖于 STM32G473 的强大处理能力和灵活的外设支持，其 170MHz 的主频 和 128KB 的 Flash 和 SRAM 提供了良好的性能基础。同时，合理的 5V 输入、3.3V 稳压 供电设计和 32.768kHz RTC 时钟 支持低功耗模式，增强了系统的适应性。在后续工作中，可以通过优化 LED 电流限制、加强 模拟地和数字地分区，并加入 USB 转串口 功能，进一步提升设计的可靠性和功能扩展性。总的来说，设计实现了多功能集成，并且为后续的开发和调试提供了一个稳定的平台。
