一、任务介绍

设计一款0.96寸I2C OLED显示模块

任务要求：

1. 采用SSD1306驱动芯片的屏幕进行设计
2. 128×64像素分辨率
3. I2C接口（可通过电阻选择地址0x3C/0x3D）
4. 支持3.3V/5V供电（板载LDO）
5. 预留4Pin I2C接口（VCC、GND、SCL、SDA）

请注意：设计所用的主要器件需在DigiKey官网上有货且正常售卖

二、方案介绍

本显示模块采用模块化设计思路，整体硬件架构由以下几个功能单元组成：

• 电源管理单元：采用板载LDO稳压芯片XC6206P332MR-G，将外部输入的5V电源转换为稳定的3.3V输出，同时为OLED屏幕和SSD1306驱动芯片供电。输入端和输出端均配置了滤波电容，以保证电源质量。
• 显示驱动单元：以SSD1306为核心控制芯片，内置显示RAM（GDDRAM）和振荡器电路，直接驱动OLED面板实现128×64像素的图形和文字显示。
• OLED显示面板：0.96英寸被动矩阵式OLED面板，128列×64行分辨率，提供清晰的单色显示效果。
• 接口与配置单元：4Pin I2C接口（VCC、GND、SCL、SDA）引出，便于外部连接；I2C总线上的SDA和SCL信号线分别配置4.7kΩ上拉电阻，确保总线通信的稳定性；通过BS0/BS1电平配置选择I2C工作模式，并通过DC引脚的电平设置决定I2C从机地址（接地为0x3C，接高为0x3D）。

三、模块介绍

3.1 主要芯片选型

（1）OLED驱动芯片——SSD1306

SSD1306是Solomon Systech公司推出的一款单芯片CMOS OLED/PLED驱动控制器，专为有机/聚合物发光二极管点阵图形显示系统设计。其主要特性包括：内置128段和64公共端驱动电路，完美支持128×64分辨率；集成显示RAM（GDDRAM）、对比度控制、振荡器等功能模块，大幅减少外部元器件数量；支持多种主机接口（I2C、3线SPI、4线SPI、8位并行），设计灵活性高；内置电荷泵电路，可自行产生OLED驱动所需的高压，无需外部高压源。SSD1306在低功耗方面表现突出，全屏点亮时功耗仅约0.08W，非常适合电池供电的便携设备。本设计采用I2C通信模式，仅占用主控芯片的两个I/O引脚，极大简化了硬件连接。

（2）LDO稳压芯片——XC6206P332MR-G

XC6206P332MR-G是Torex Semiconductor公司生产的一款高精度、低功耗CMOS线性稳压器，固定输出3.3V电压，最大输出电流200mA。其主要技术参数为：输入电压范围1.8V~6V，输出电压精度±2%，静态电流仅3μA（典型值），低压差特性出色（100mA负载下压降约250mV），内置过流保护和短路保护功能，采用小型SOT-23-3封装。本设计利用XC6206P332MR-G将外部输入的5V电压降压至3.3V，为SSD1306驱动芯片和OLED面板供电。其3μA的超低静态电流对于低功耗应用场景尤为友好，即使长期接电也不会造成明显的电池消耗。

（3）其他元器件

模块还选用了以下辅助元器件：输入滤波电容C1（1μF）和输出滤波电容C2（1μF），用于电源净化和去耦；C3和C4为100nF陶瓷电容，进一步滤除高频噪声；R1为4.7kΩ上拉电阻，用于I2C总线的SDA和SCL信号线；R2至R6（0Ω电阻）用于配置BS0和BS1接口模式；R7和R8为0Ω电阻或直接短接，用于地址选择配置；接口部分采用PZ254V-11-04P型4Pin排针，便于与外部开发板连接。

3.2 主要芯片DigiKey官网链接

四、原理图和PCB模块介绍

4.1 原理图设计

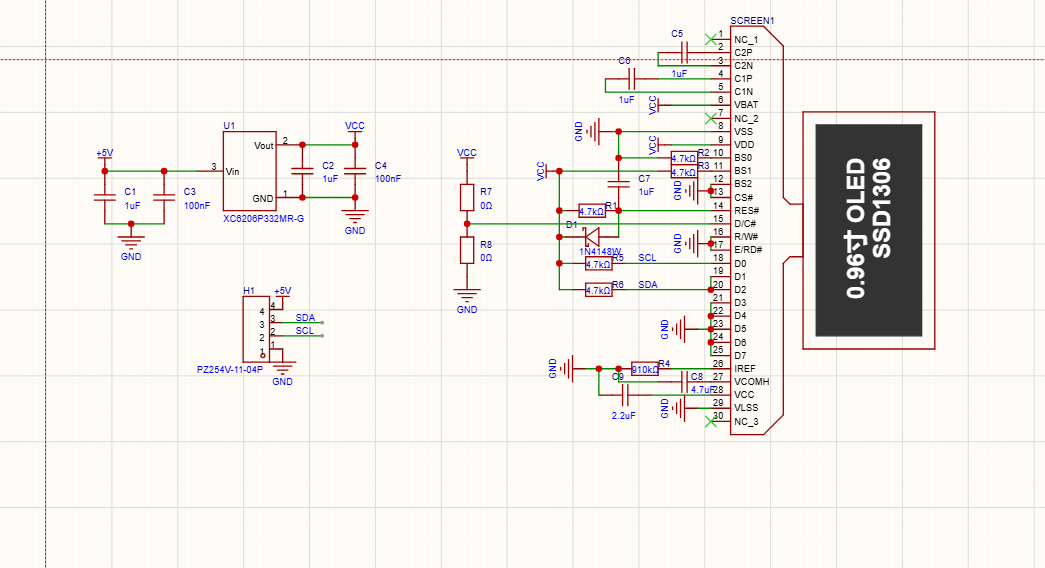

原理图

本模块原理图设计主要包括以下几个部分：

电源部分：外部+5V电源从4Pin接口的VCC引脚接入，经过输入滤波电容C1（1μF）后进入U1（XC6206P332MR-G）的Vin引脚（第3脚）。LDO输出3.3V电压至Vout引脚（第2脚），再经输出滤波电容C2（1μF）滤波后，为整个模块的VCC网络供电。同时，在LDO的输入端和输出端分别并联100nF陶瓷电容C3和C4，用于滤除高频纹波，保证电源质量。

显示驱动部分：SSD1306驱动芯片内部集成了显示RAM、振荡器和驱动电路，通过COM/SEG信号线直接驱动OLED面板。在I2C通信模式下，芯片的SDA和SCL引脚分别连接至I2C总线的对应信号线。为保证I2C总线信号的完整性，在SDA和SCL线上均配置了4.7kΩ上拉电阻R1（实际原理图中R1可能被拆分为R7和R8两个上拉电阻，分别对应SDA和SCL）。

接口配置部分：SSD1306的BS0和BS1引脚用于选择通信接口类型。本模块通过焊接0Ω电阻R2~R6的方式将BS0接地（GND）、BS1接高（VCC），从而将芯片配置为I2C通信模式。DC引脚的电平决定I2C从机地址：当DC引脚接地时，I2C地址为0x3C；当DC引脚接高电平时，地址为0x3D。模块背面预留了地址选择的电阻焊盘位置，用户可通过焊接电阻到对应位置来切换I2C地址。RES#引脚为复位信号输入，低电平有效，本设计将其通过上拉电阻接至VCC，实现上电自动复位；如需手动控制复位，也可引出该引脚至外部MCU。

I2C接口部分：4Pin排针H1（PZ254V-11-04P）定义了VCC、GND、SCL、SDA四个引脚，用于连接外部主控设备。其中，VCC为模块电源输入，GND为公共地，SCL为I2C时钟信号线，SDA为I2C数据信号线。

4.2 PCB设计介绍

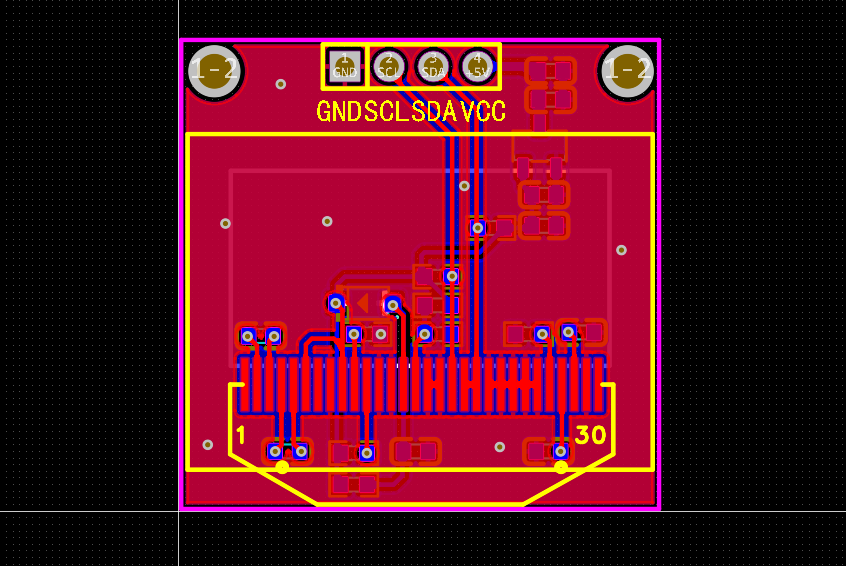

PCB

PCB设计遵循以下布局布线原则：

1. 电源走线：电源输入路径尽量加粗（≥0.5mm），VCC和GND平行布线以降低回路电感。LDO稳压芯片靠近4Pin接口VCC输入端放置，滤波电容尽量靠近芯片引脚，以增强去耦效果。
2. I2C信号布线：SCL和SDA信号线尽量缩短（建议＜10cm），避免与电源线或高频信号线长距离平行走线，以减小串扰。上拉电阻紧靠SSD1306芯片的对应引脚放置。
3. 接地处理：PCB底层或顶层敷设大面积接地铜皮，减少电磁干扰，提高信号完整性。SSD1306芯片下方设置过孔接地，增强散热和接地效果。
4. 元件布局：OLED面板固定在PCB正面，SSD1306驱动芯片和LDO等贴片元件放置在PCB背面或面板下方，以减小整体模块厚度。4Pin接口排针布置在模块边缘，方便插接。地址选择电阻（0Ω）和BS0/BS1配置电阻布置在模块背面并加丝印标注（0x3C/0x3D），方便用户识别和修改。
5. 机械尺寸：PCB外形尺寸与0.96寸OLED面板相匹配，四个角落预留定位孔或螺丝孔，便于固定安装。

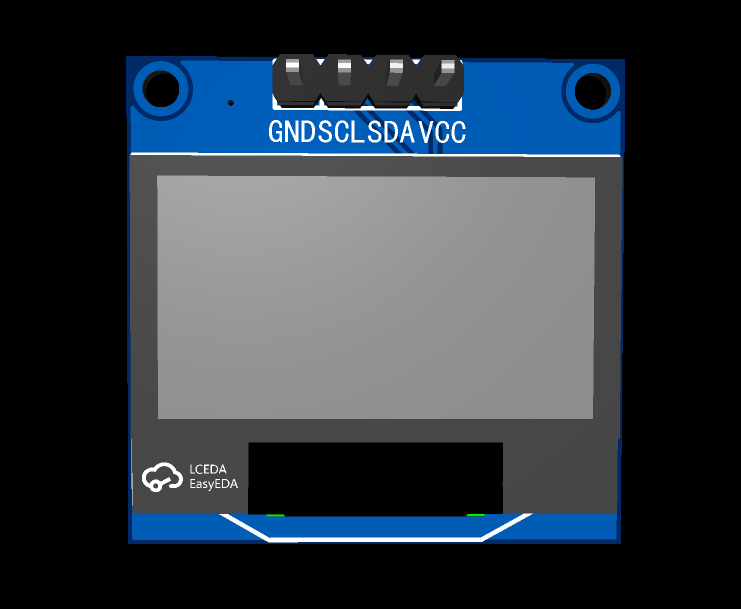

3D效果图

模块主要性能指标和管脚定义

5.1 主要性能指标

5.2 管脚定义

4Pin I2C接口（H1）定义如下：

I2C地址配置说明（通过模块背面电阻焊盘选择）：

心得体会

通过本次0.96寸I2C OLED显示模块的设计实践，我对嵌入式显示系统的硬件设计有了更深入的理解和认识。

首先，在芯片选型方面，深刻体会到“器件的可采购性”在产品设计中的重要性。本次设计特别关注了DigiKey等主流元器件分销渠道的现货情况，确保了设计方案的实际落地可行性。XC6206P332MR-G这款LDO虽然体积小巧，但其3μA的超低静态电流和200mA的输出能力在OLED模块这类低功耗应用中表现得游刃有余，是一个相当出色的选择。

其次，在电路设计方面，对I2C总线通信的硬件设计要点有了更全面的认识。4.7kΩ上拉电阻的选型需要综合考虑总线电容和通信速率；地址选择电阻的设计需要兼顾用户灵活性和误操作风险；电源滤波电容的布局直接影响系统的抗干扰能力。这些细节虽然看似微小，但都直接关系到模块的稳定性和可靠性。

再次，在原理图和PCB设计过程中，深刻体会到“模块化设计”思维的价值。将电源管理、显示驱动、接口配置等功能划分为独立的电路区块，不仅便于设计阶段的分步调试，也方便后续的维护和升级。同时，在PCB布局时充分考虑了用户体验，将地址选择电阻和通信接口配置电阻布置在模块背面并标注清晰，用户可以方便地根据需求进行调整。
