一、ADPL16000AATA基本特性

高效同步DC-DC转换器：集成MOSFET，支持4.5V至60V宽输入电压范围，提供高达400mA电流，输出电压范围0.9V至0.89×Vin。

控制架构与模式：采用峰值电流模式控制，MODE引脚支持PWM脉冲宽度调制或PFM脉冲频率调制模式切换。PWM模式提供恒定频率操作，适用于对开关频率敏感的应用；PFM模式在轻载时禁用负电感电流并跳过脉冲，提升效率。

封装与尺寸：采用紧凑型8引脚2mm×2mm TDFN-CU封装，节省PCB空间，适合高密度设计。

效率与功耗：峰值效率达92%，PFM功能显著提升轻载效率，关断电流仅2.2μA典型值，降低待机功耗。

保护功能：具备断续模式电流限制、自动重试启动、过温保护、输出电压监控带开漏RESET引脚和可编程EN/UVLO阈值，确保在恶劣工业环境中可靠运行。

启动特性：针对预偏置输出实现单调性启动，避免电压过冲或下冲。

温度范围：环境温度范围-40°C至125°C，结温范围-40°C至150°C，适应极端温度条件。

输出选项：提供固定3.3V（ADPL16000A）、固定5V（ADPL16000B）和可调输出（ADPL16000C，0.9V至0.89×Vin）版本，多样化应用需求。

二、项目设计思路介绍

使用ADPL1600制作一个DC - DC 转换器。考虑到设计上，集成 MOSFET 并支持 4.5V 至 60V 宽输入，可适配多种输入源。输出提供高达 400mA 电流，满足多数低功耗设备需求。采用峰值电流模式控制，MODE 引脚实现 PWM 与 PFM 模式切换，兼顾不同负载场景的效率与性能。封装选用紧凑型 8 引脚 2mm×2mm TDFN - CU，节省 PCB 空间。效率方面，峰值效率达 92%，PFM 提升轻载效率，低关断电流降低待机功耗。具备多重保护功能，保障恶劣工业环境可靠运行。针对预偏置输出实现单调性启动，避免电压波动。提供固定 3.3V、5V 及可调输出版本，满足不同应用需求。同时，宽温度范围确保在极端条件下稳定工作。当时看了这个的规格书选用这个芯片做电源转换，方便模块供电输入输出。

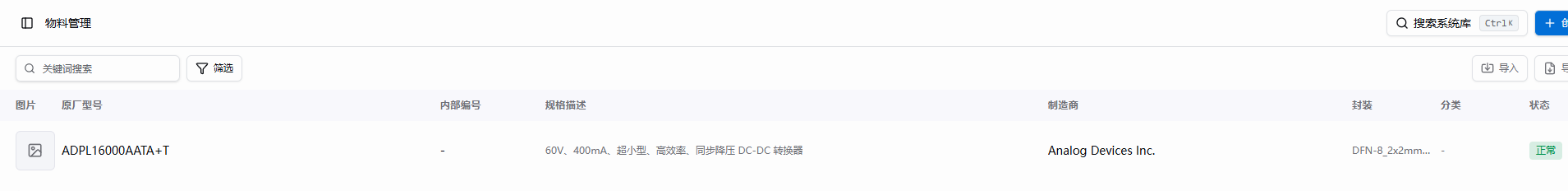

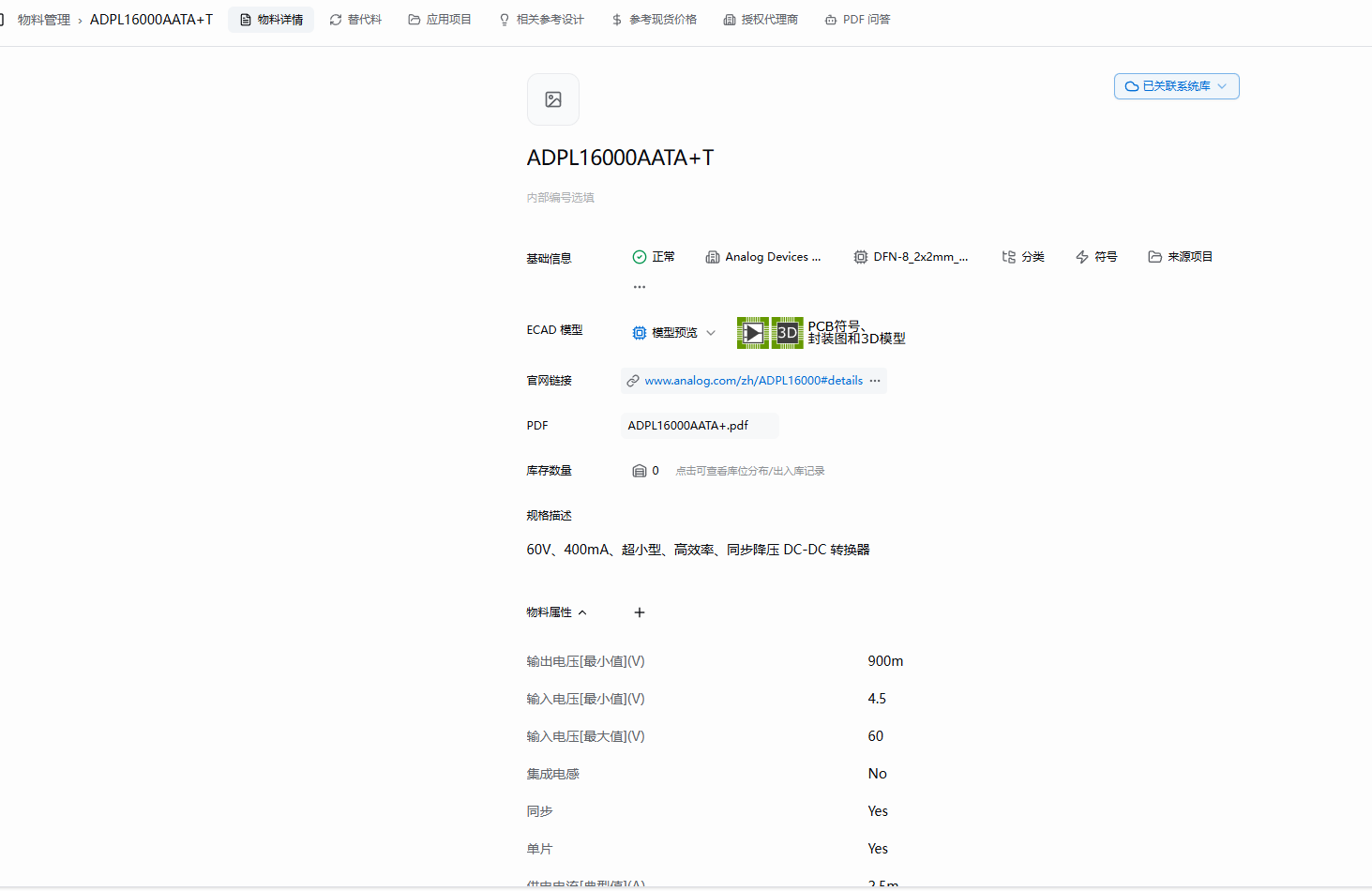

三、eZ-PLM上新建物料和项目的截图

四、物料展示图

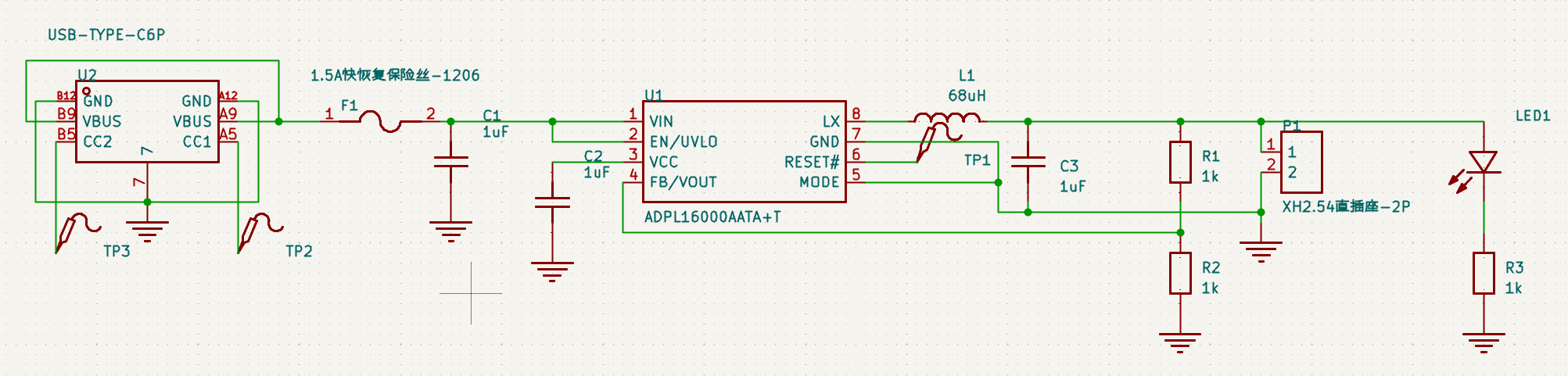

五、原理图

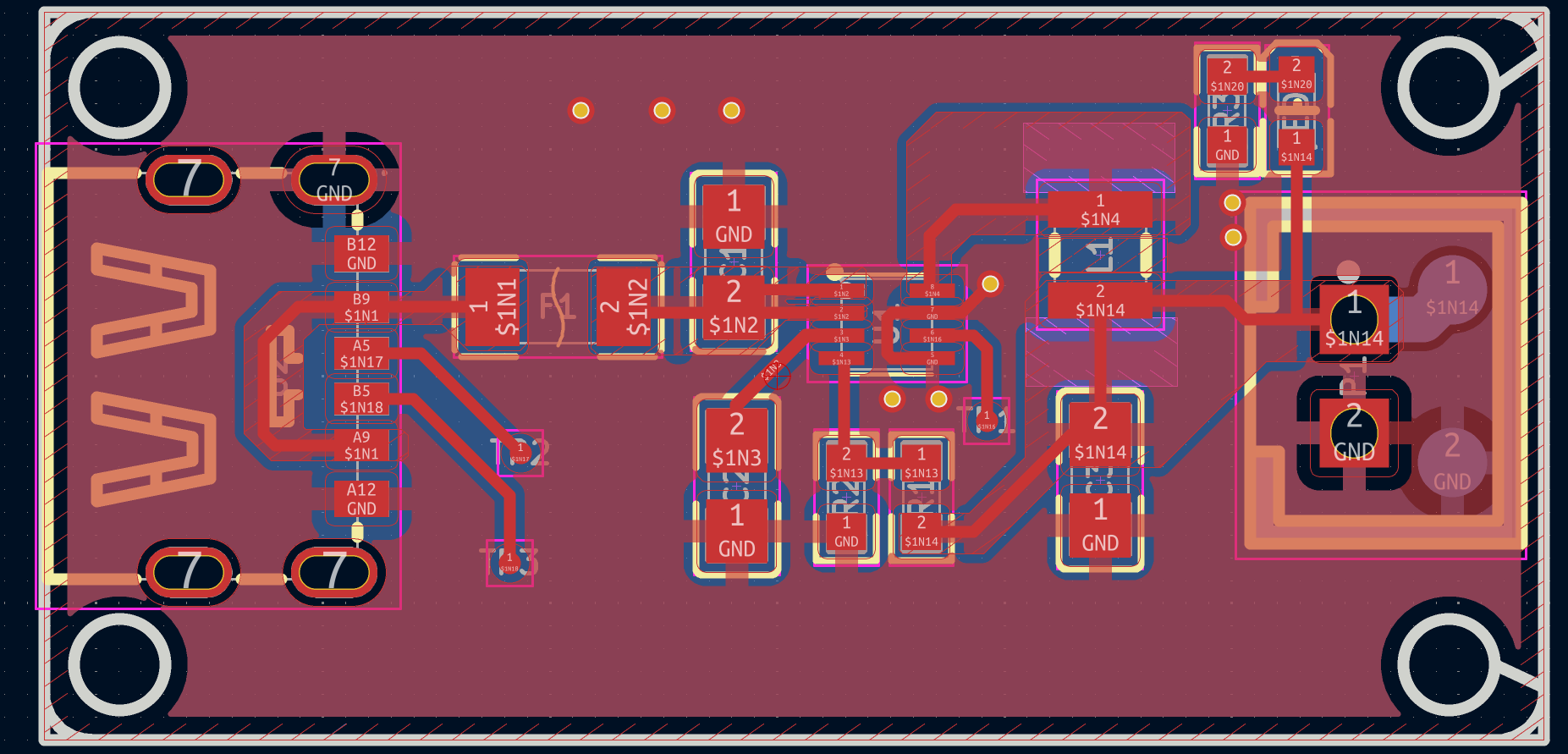

六、PCB

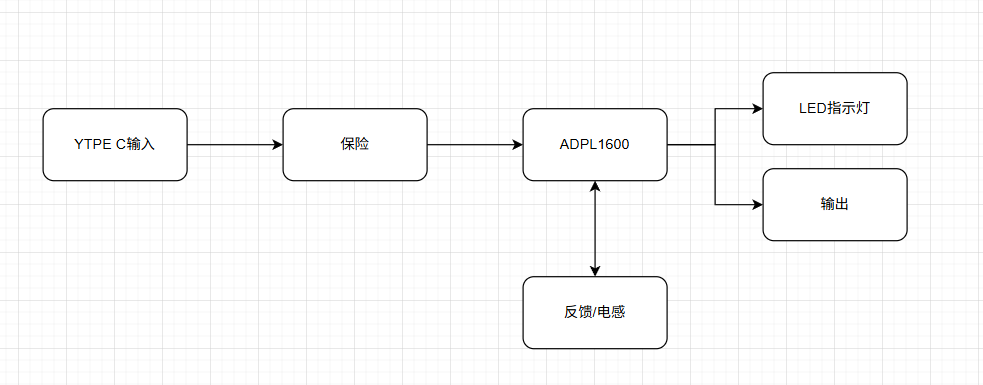

七，框架图

八、实现效果

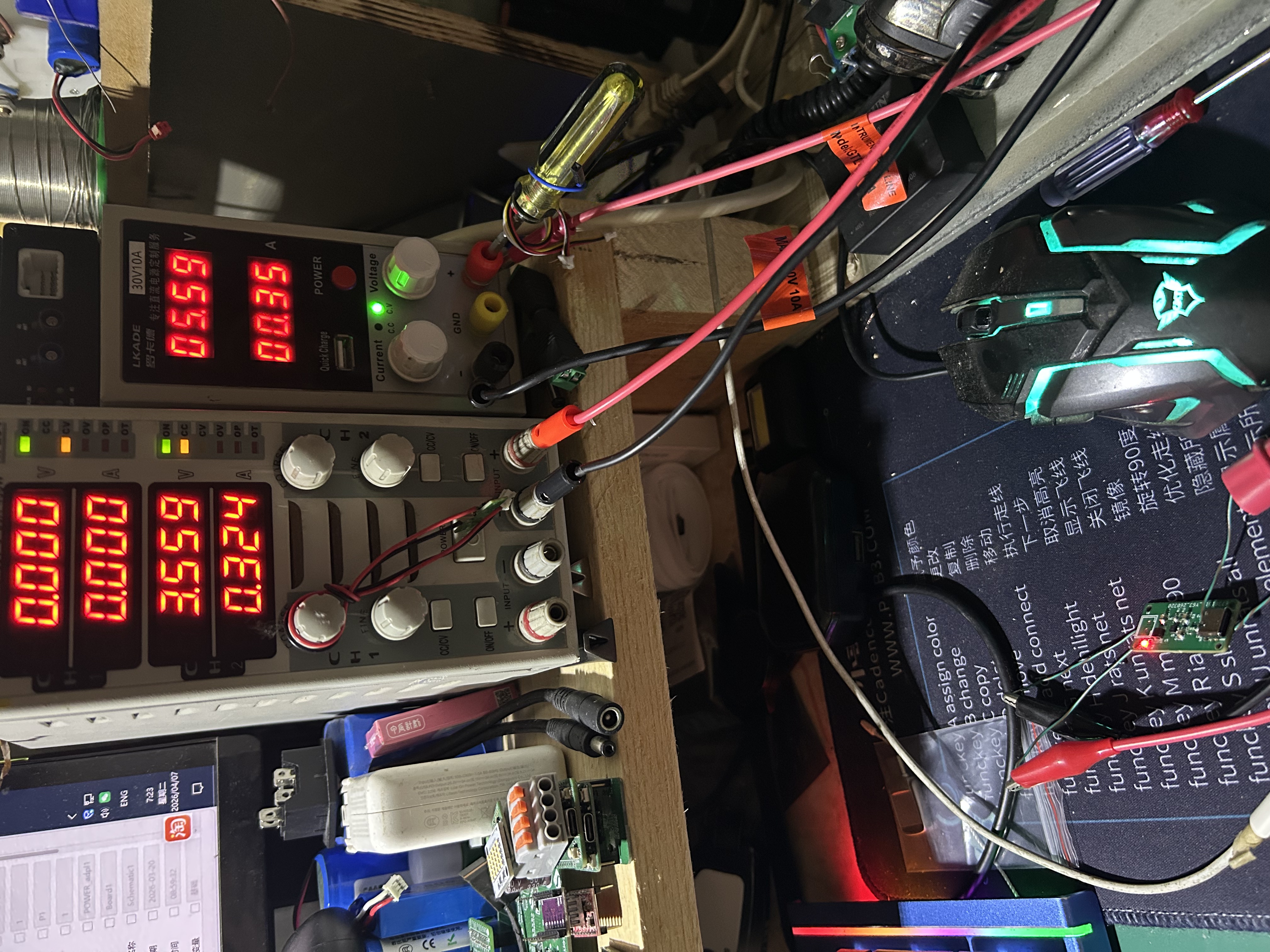

输入5.6V，设定负载电流是400MA。

输出结果实际是3.6V,324ma。

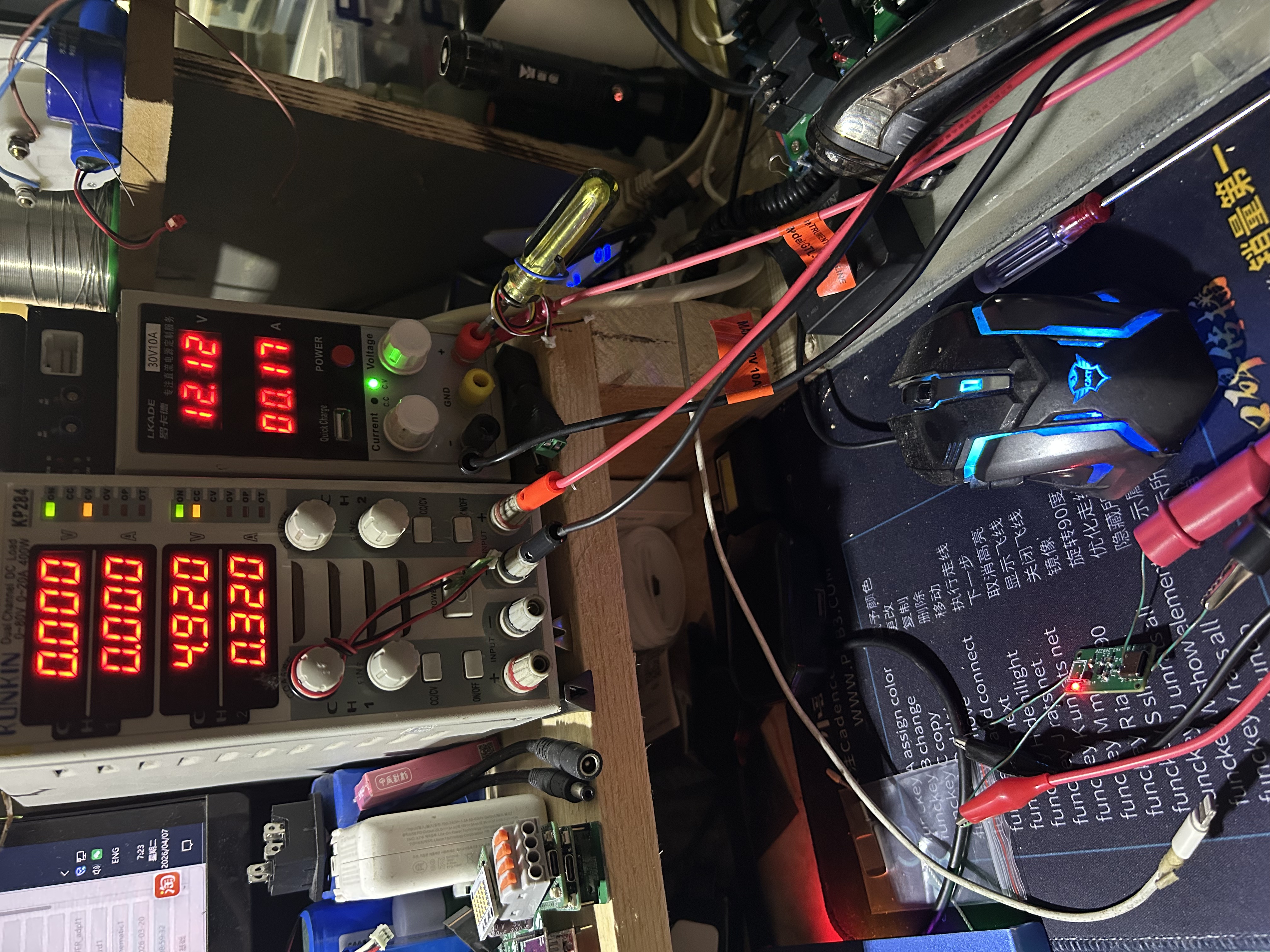

输入12V，输出5V，电流320ma。

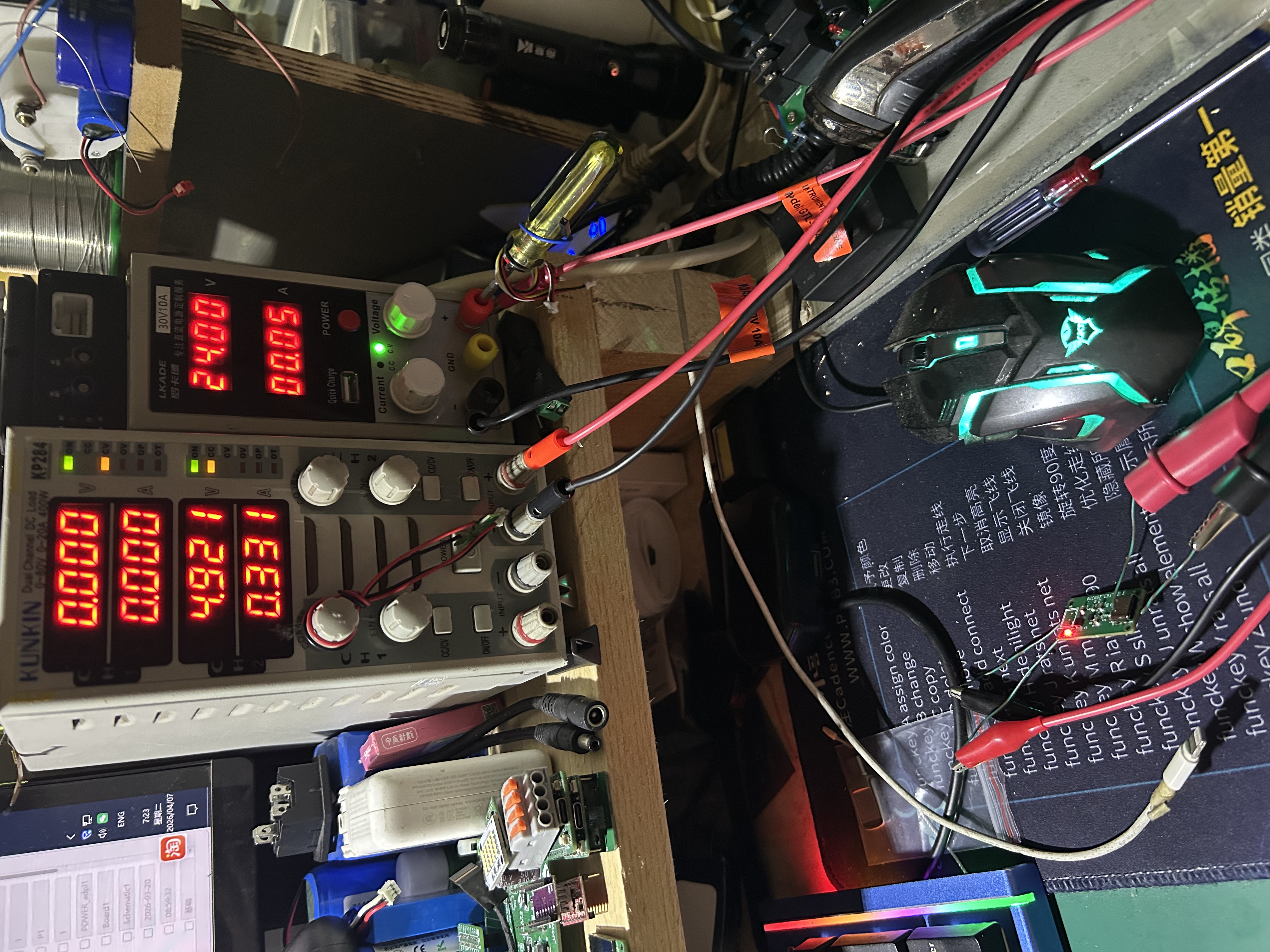

输入24V，输出 5V，330ma.

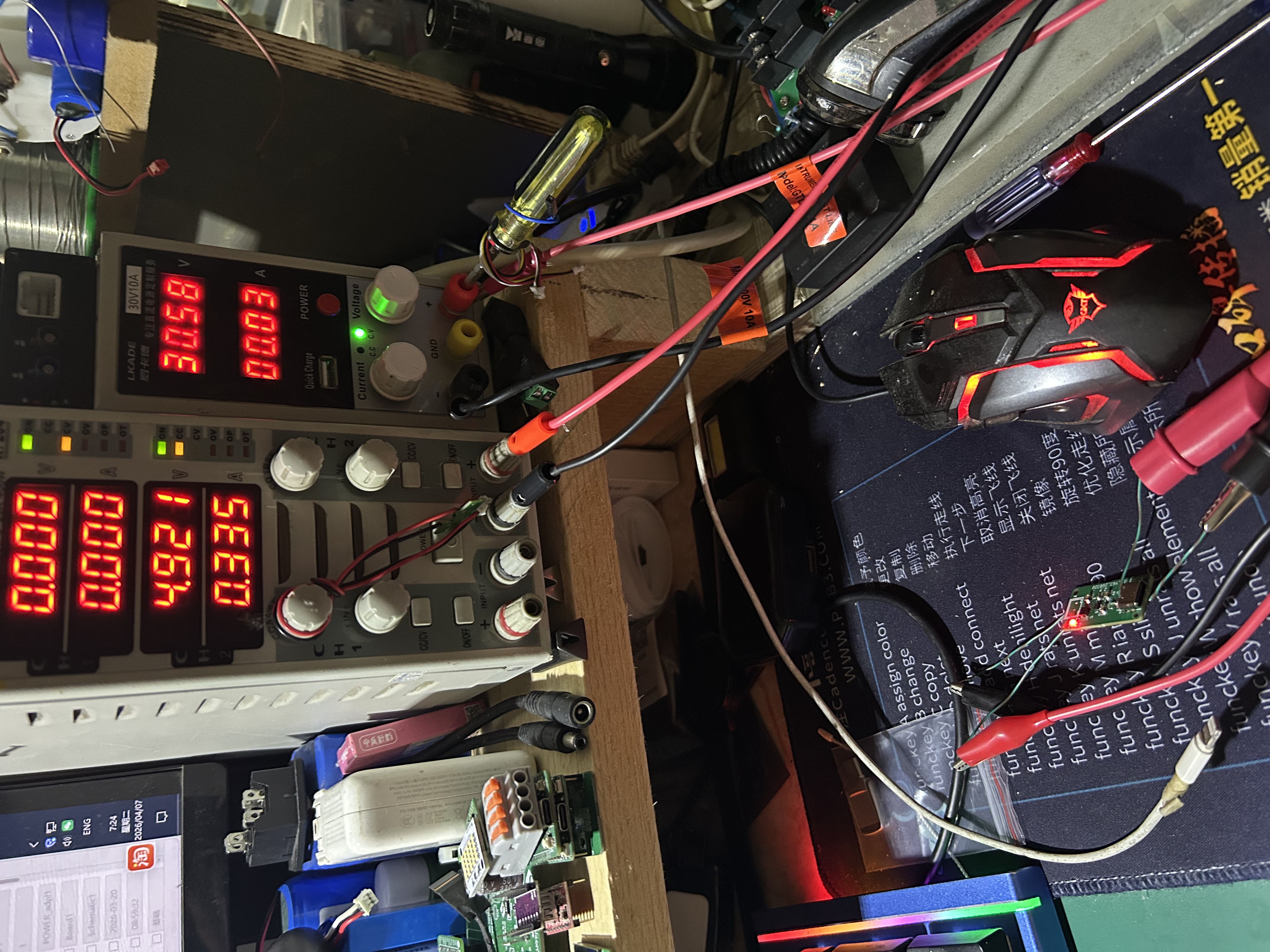

输入30V，输出5V，330ma.

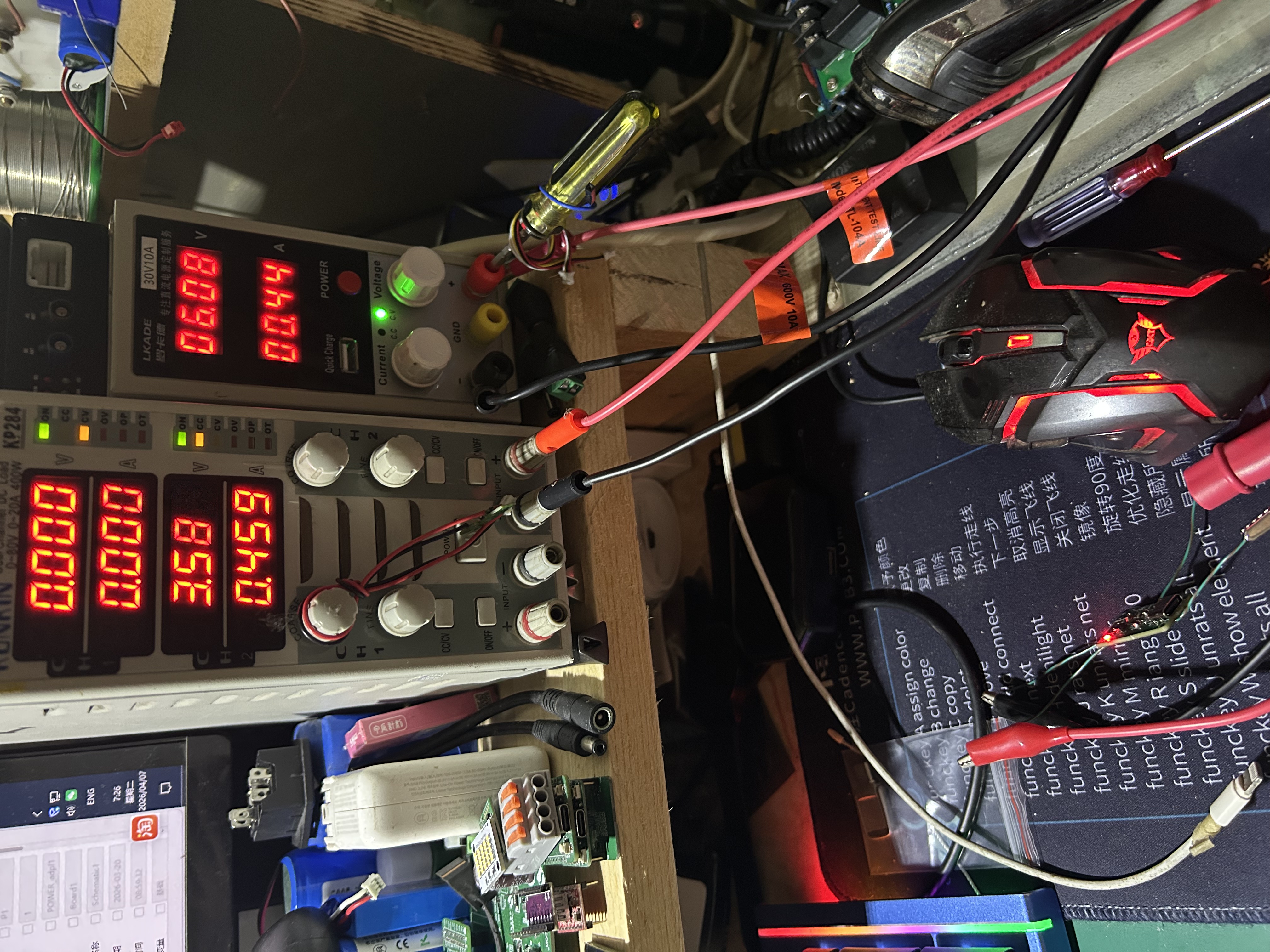

输入6V，输出 3.58V，460ma。

实际是带不起460MA的负载。

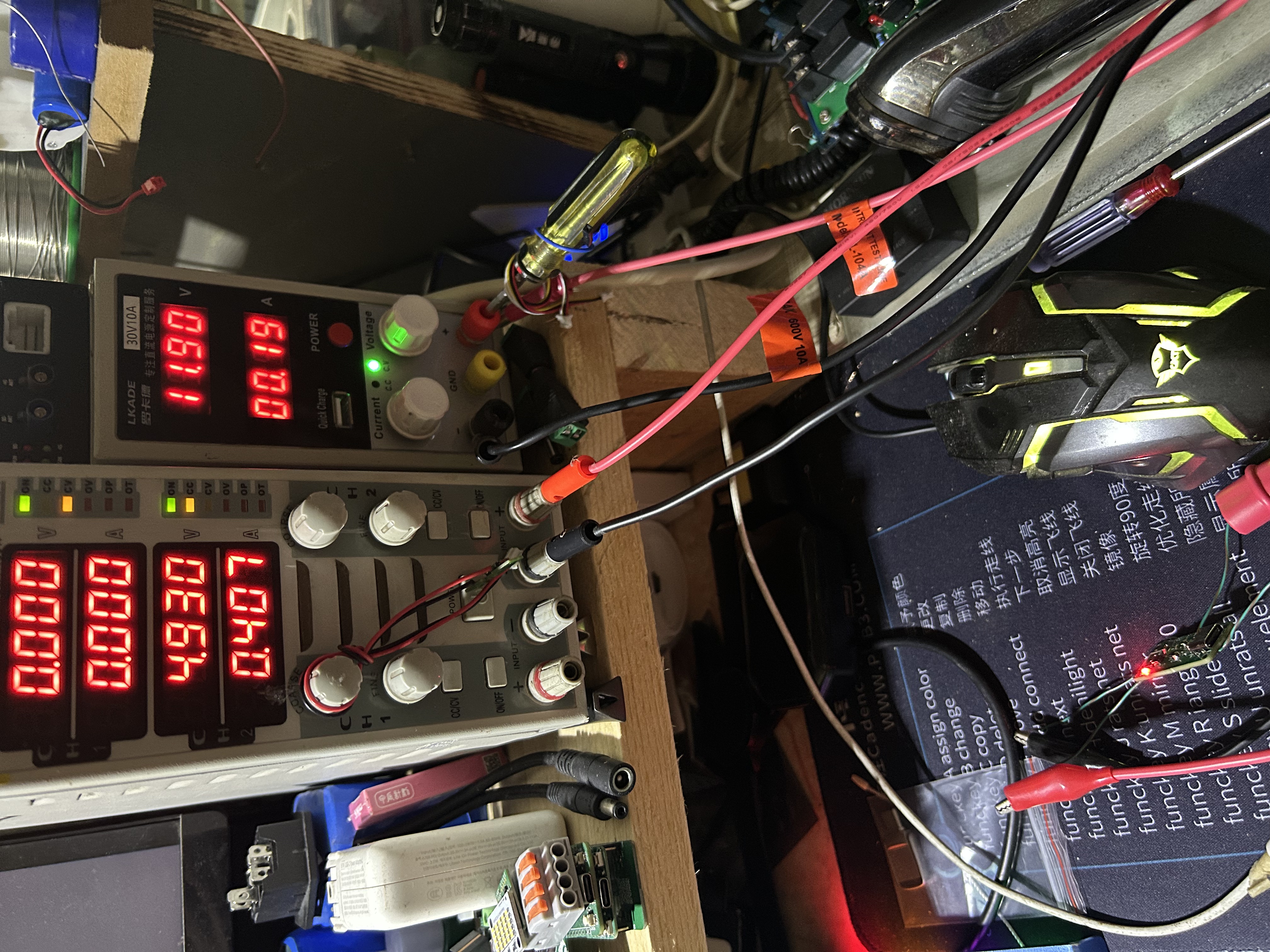

输入12V，输出 5V，407ma.

总结

使用ADPL16000这个电源芯片，根据器件 规格书中看到，输入电压是7-60V，输出 是400MA，我这里输出 是5V，实测电流还是可以超一点的，但是如果电流在500MA时，实际输出 电流是440MA左右，刚好在400MA时可以长时间工作，我这边从低电压低电流到5-30V，300Ma-500Ma工作，这个是我的测试条件，不过从这个原理图到PCB绘制，到功能测试，从中还是对这个芯片有了新的认识，并对这个芯片有了更深入的了解，它的性能，输入输出 电压电流。
