一、项目介绍

本项目设计并实现了一款基于ESP32-C3系列芯片及ESP-NOW无线协议的坦克模型遥控控制板。控制板以ESP32-C3-MINI-1U模块为核心，同时兼容XIAO ESP32C3与ESP32C3 SuperMini开发板，具备高度集成、灵活切换主控的特性。板载多路大/中/小功率直流电机驱动、基于FM8118的超声波雾化驱动、音频驱动及数字输入接口，可驱动坦克完成移动、炮塔旋转、俯仰、开火、灯光、喷烟、音效播放等功能。无线控制采用乐鑫ESP-NOW协议（无Wi-Fi连接、低延迟、抗干扰强），基于PlatformIO平台开发，整体系统响应迅速、功耗低、扩展性好，适用于RC坦克模型、机器人竞赛及创客教育领域。

1.1 硬件介绍

控制板硬件围绕ESP32-C3核心构建，主要包含以下功能模块：

• 主控单元：板载ESP32-C3-MINI-1U模组（RISC-V架构，Wi-Fi/BLE），并额外提供排针接口，可灵活替换为XIAO ESP32C3或ESP32C3 SuperMini开发板，方便开发与调试。
• 动力驱动：2路独立的大电流H桥电路，峰值电流13A/路，用于控制坦克左右履带电机，实现前进、后退、差速转向。
• 炮塔驱动：1路4.2A双向直流电机驱动，用于炮塔360度连续转动。
• 辅助执行器驱动：3路2.3A单向有刷电机驱动，分别控制：
• • 坦克大灯（开关控制）
  • 开火电机（模拟后坐力或抛壳）
  • 炮塔俯仰电机（炮管上下调节）
• 特效驱动：
• • 超声波雾化驱动电路，用于驱动尾部雾化片产生“喷烟”效果。
  • 音频驱动电路，驱动2~5W扬声器，可播放发动机轰鸣、开火音效等。
• 传感器输入：1路数字/模拟输入接口，用于获取炮塔子弹填充状态（如光电传感器或微动开关）。
• 电源管理：支持7.4V~12V输入（2S或3S锂电池），板载5V/3.3V稳压，为逻辑电路及ESP32-C3供电。

1.2 功能概览

1.3 设计思路

• 模块化与兼容性：主控采用可插拔设计，支持三种常见ESP32-C3板型，便于用户根据成本、尺寸、性能需求选择。
• 功率分级：将电机驱动按功率需求分为大电流（履带）、中电流（炮塔）、小电流（辅助电机），优化电源分配与PCB散热布局。
• 无线遥控：采用ESP-NOW（乐鑫私有协议），无需连接路由器，实现点对点或多对一低延迟（<10ms）通信，远优于传统蓝牙或Wi-Fi UDP。遥控器端可使用另一ESP32模块或ESP8266作为发射端，通过摇杆、按键采集指令。
• 实时性与任务管理：软件上采用Arduino分时控制，将运动控制、音效播放、状态检测分解为独立任务，确保同时执行的流畅性。
• 可扩展接口：预留I2C、ADC、GPIO接口，便于后续增加测距模块、陀螺仪、图传等。

二、功能实现

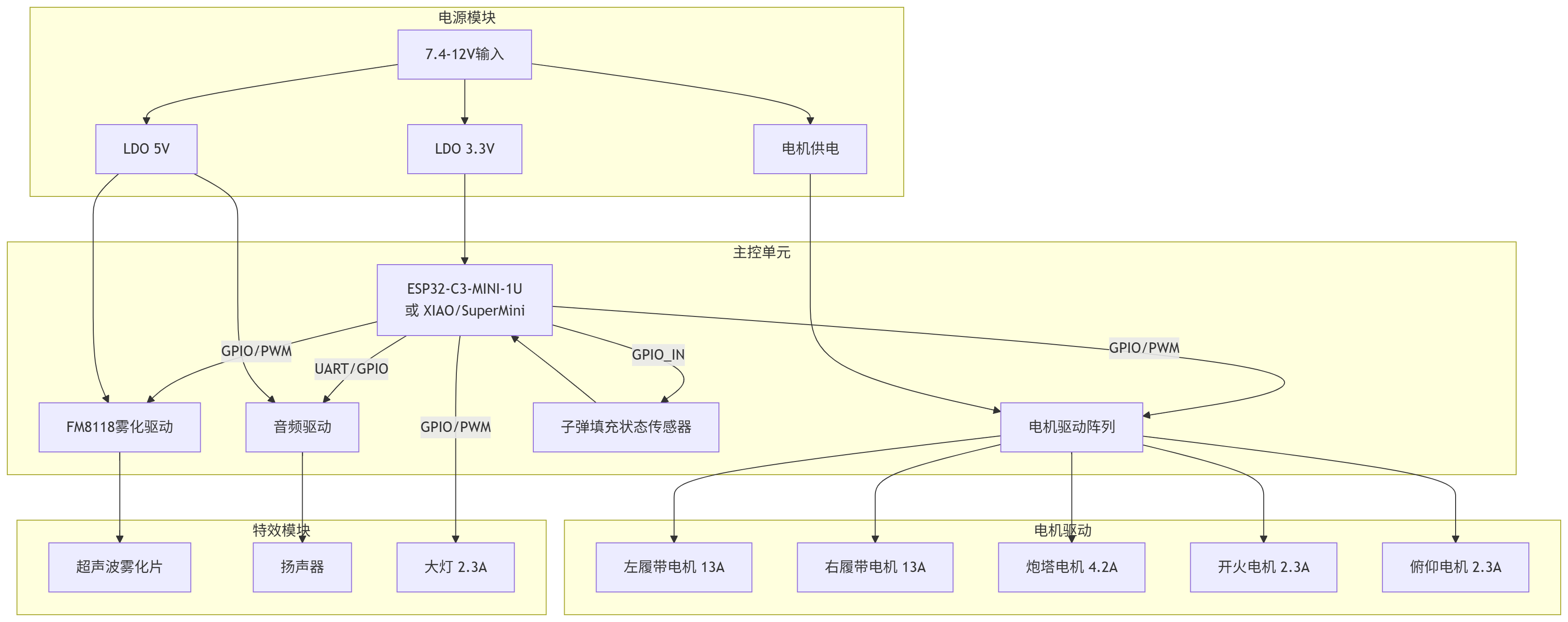

硬件框图

关键电路设计要点

• 履带电机驱动（13A双向）：采用RZ7886，内部集成H桥，支持PWM调速及方向控制。电源引脚并联1000μF电解电容及0.1μF陶瓷电容，吸收反向电动势。
• 炮塔电机驱动（4.2A双向）：使用RZ7889，内部集成H桥，PWM占空比调节转速。
• 辅助电机驱动（2.3A单向）：使用N沟道MOSFET（如SI2302）加续流二极管，由MCU GPIO直接驱动栅极。大灯控制可直接用MOSFET开关，开火电机和俯仰电机则通过PWM控制速度及方向（仅单向，即通过单路MOSFET实现单向正转）。
• 雾化驱动：FM8118典型应用电路：输入5V供电，EN使能引脚接MCU GPIO，PWM输出引脚通过电感电容匹配网络连接雾化片。MCU通过控制EN引脚开启/关闭雾化，也可通过PWM输入调节功率（FM8118支持外接PWM调频）。
• 音频驱动：采用BY8001模块，通过串口（TX/RX）与ESP32-C3通信，模块直接驱动3W扬声器。电源为5V独立供电，避免与电机电源耦合。
• 子弹填充状态输入：使用轻触开关，通过10kΩ上拉电阻连接至GPIO，配置为输入模式。

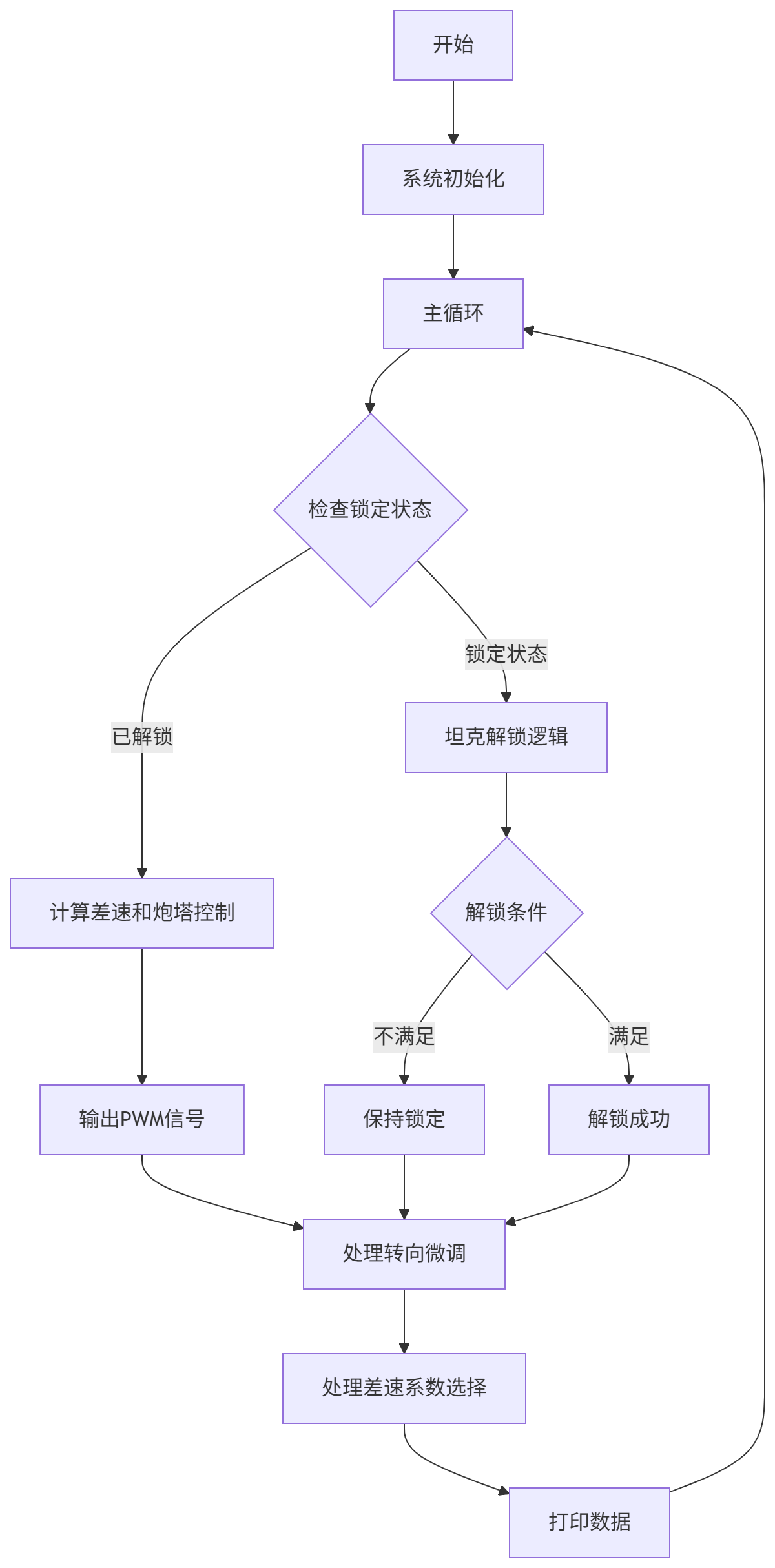

软件流程图

注：实际实现中，各动作控制任务可并行运行，流程图为主控循环逻辑简化示意。

2.2 实现过程

开发环境：

• 平台：PlatformIO（VS Code扩展）
• 板型：Espressif ESP32-C3-DevKitM-1（针对ESP32-C3-MINI-1U），同时适配XIAO ESP32C3（通过修改platformio.ini中的board字段）
• 框架：Arduino
• 核心库：ESP-NOW原生库、ESP32 PWM库（ledc）。

关键代码实现：

ESP-NOW通信协议：定义控制数据包结构体（与发射端约定一致）：

struct Data_Package {
  uint8_t leftJoystickX;                     // 左摇杆 X
  uint8_t leftJoystickY;                     // 左摇杆 Y
  uint8_t rightJoystickX;                    // 右摇杆 X
  uint8_t rightJoystickY;                    // 右摇杆 Y
  uint8_t leftJoystickBtn:1;                 // 左摇杆按键
  uint8_t rightJoystickBtn:1;                // 右摇杆按键
  uint8_t leftSwitch1:1;                     // 左按键开关1
  uint8_t leftSwitch2:1;                     // 左按键开关2 和 左按键开关1 反相
  uint8_t rightSwitch1:1;                    // 右按键开关1
  uint8_t rightSwitch2:1;                    // 右按键开关2 和 右按键开关1 反相
  uint8_t leftPotentiometer;                 // 左电位器
  uint8_t rightPotentiometer;                // 右电位器
};

初始化ESP-NOW：

WiFi.mode(WIFI_STA);
Serial.print("STA MAC: "); Serial.println(WiFi.macAddress());
// 初始化 ESP-NOW
InitESPNow();

// 设置接收数据回调函数
esp_now_register_recv_cb(OnDataRecv);

履带差速控制：从value字段解析线性速度（高8位）和角速度（低8位）：

// 转向最大档位
maxRudder = 0 < data.leftPotentiometer ? data.leftPotentiometer : 255;
// 油门位置
throttlePosition = map(data.rightJoystickY, 0, 255, 0, maxThrottle);
// 转向档位
rudderPosition = map(data.rightJoystickX, 0, 255, 0, maxRudder);
// 归一化处理
throttle = (throttlePosition - maxThrottle / 2) / 127.0;
rudder = (rudderPosition - maxRudder / 2) / 127.0;
// 转向增加转向微调值
rudder = rudder + config.rudderFineTuningValue;
// 计算差速
baseSpeed = throttle;
leftSpeed = baseSpeed * (1 + config.k * rudder);
rightSpeed = baseSpeed * (1 - config.k * rudder);
// 限幅输出
leftSpeed = constrain(leftSpeed, -1, 1);
rightSpeed = constrain(rightSpeed, -1, 1);
// 转换为PWM信号
leftSpeedPwm = leftSpeed * ((1 << PWM_RESOLUTION_BITS) - 1);
rightSpeedPwm = rightSpeed * ((1 << PWM_RESOLUTION_BITS) - 1);
// 输出占比
if(tankStartPwm < leftSpeedPwm && tankStartPwm < rightSpeedPwm) {
    ledcWrite(0, leftSpeedPwm);
    ledcWrite(2, rightSpeedPwm);
    ledcWrite(1, 0);
    ledcWrite(3, 0);
} else if(0-tankStartPwm > leftSpeedPwm && 0-tankStartPwm > rightSpeedPwm) {
    ledcWrite(0, 0);
    ledcWrite(2, 0);
    ledcWrite(1, abs(leftSpeedPwm));
    ledcWrite(3, abs(rightSpeedPwm));
} else {
    ledcWrite(0, 0);
    ledcWrite(1, 0);
    ledcWrite(2, 0);
    ledcWrite(3, 0);
}

使用ledcWrite分别设置左右电机PWM，方向由符号决定。

测试与调试：

使用两台ESP32-C3开发板（一发一收），通过串口打印调试信息验证ESP-NOW通信质量（丢包率、延迟）。

逻辑分析仪抓取电机驱动PWM波形，确认死区时间及方向切换安全。

实际组装至1/16比例坦克模型，进行连续运转测试，检查驱动芯片温升及电池续航。

三、功能展示

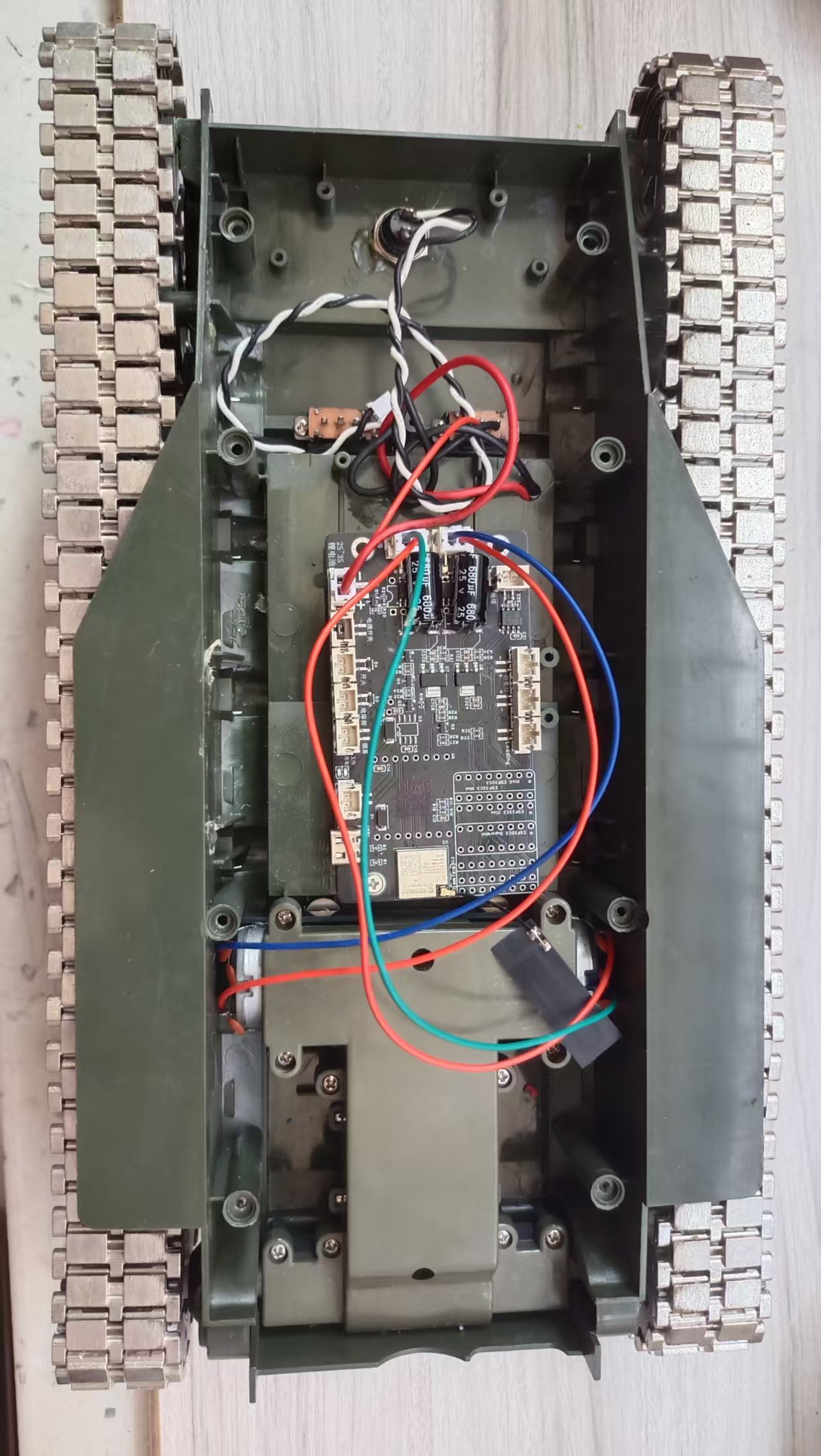

硬件展示

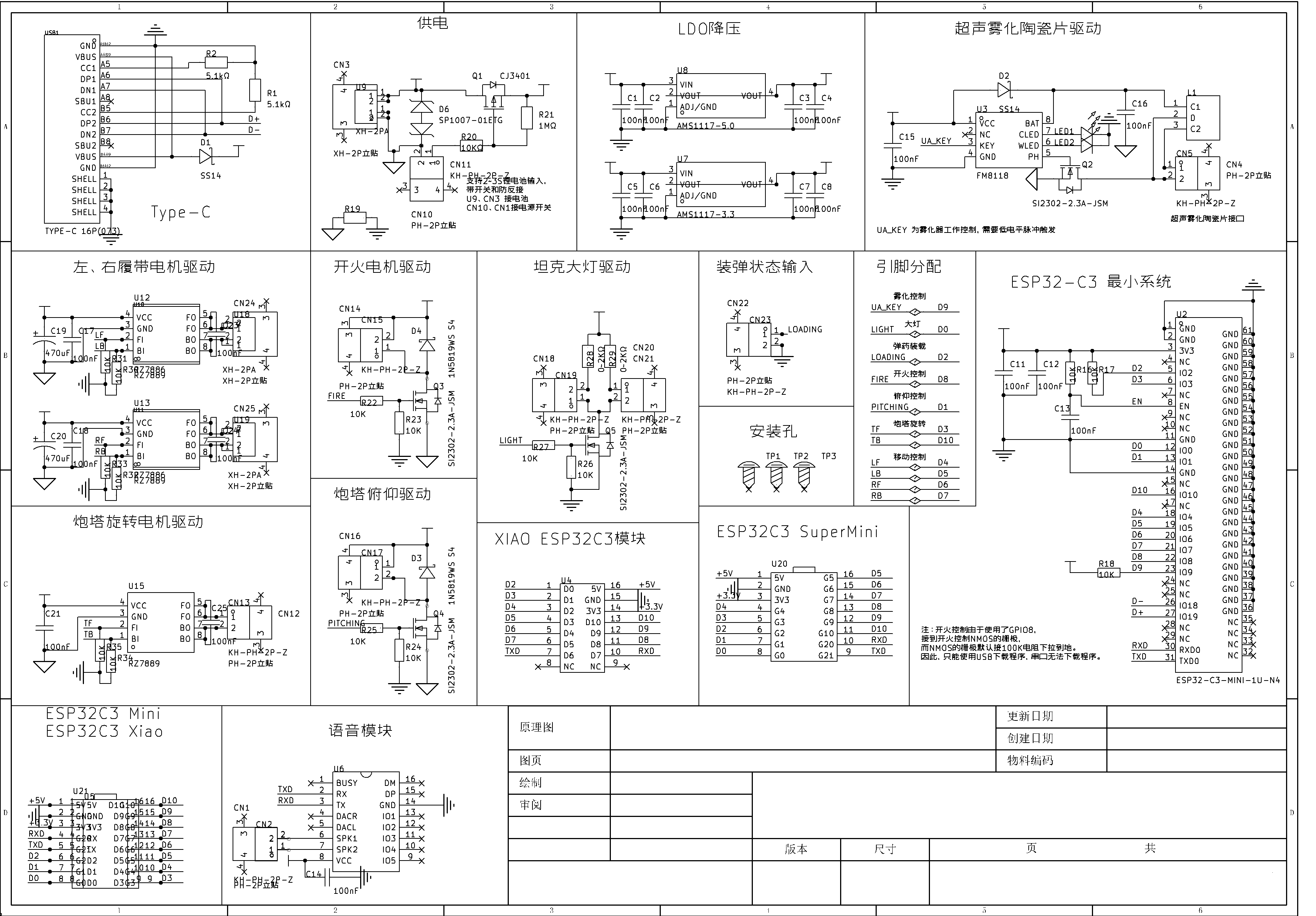

原理图

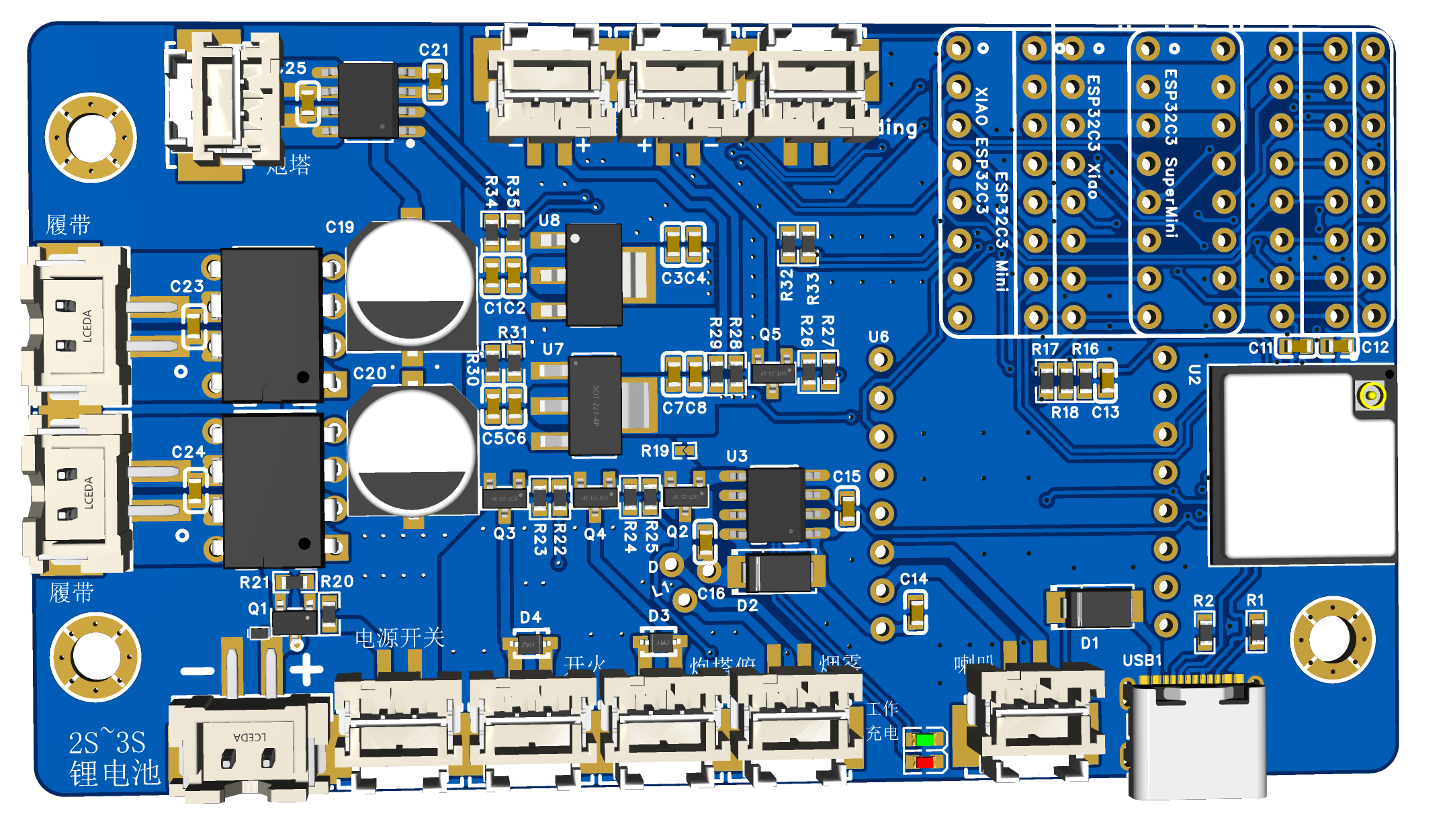

PCB 3D预览

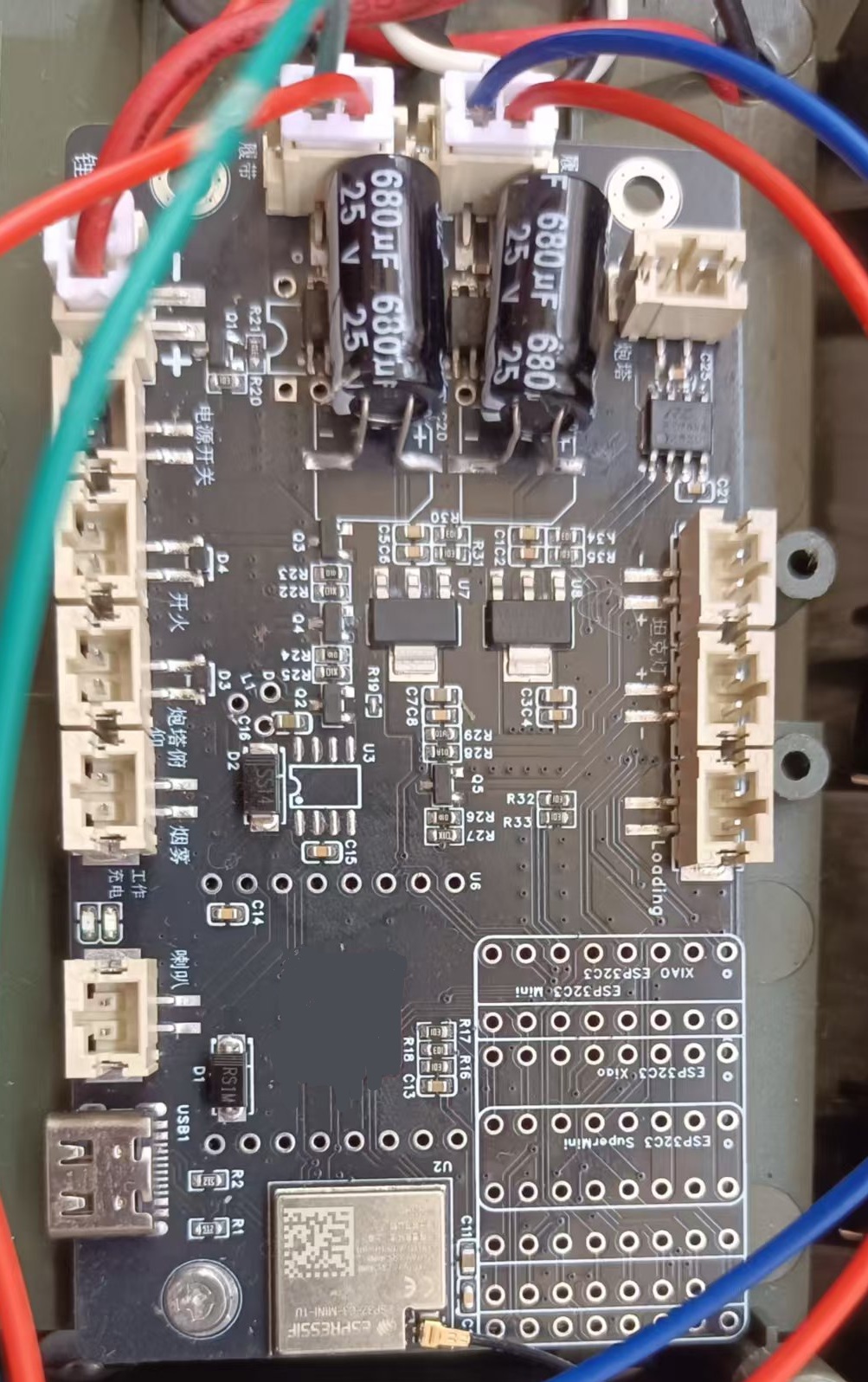

PCB实物

试玩

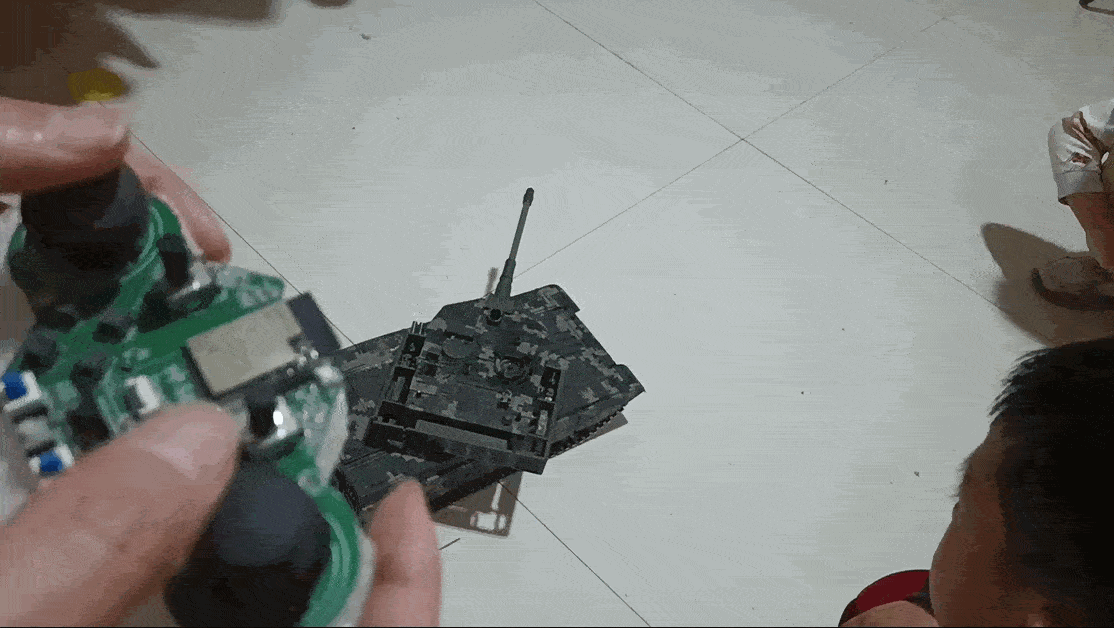

实际演示视频/图片：坦克在室内地面灵活走位，炮塔独立转动同时炮管俯仰。

四、总结

遇到的问题

1. 安装孔位没对准，原本只是打算想改装一下我儿子的坦克模型，但忘记考虑安装孔和方向了，导致最终只有一个螺丝孔能拧上，好在是在内部且受力不大。
2. 设计之初为了兼容更多的小开发板模块，做了很多的冗余设计，后面看来其实大可不必。

心得体会

本项目基于ESP32-C3与ESP-NOW协议成功设计了一套完整的遥控坦克控制板，本控制板在功能完整性、驱动性能、无线可靠性及易用性上均达到设计目标，可广泛应用于RC坦克模型、机器人底盘控制、STEM教育套件等领域。

最后，感谢硬禾学堂联合 DigiKey 推出的这次活动！此次活动带给我许多宝贵实践经验和机会，我们下期活动再见！

五、参考资料

• https://wiki.seeedstudio.com/cn/XIAO_ESP32C3_Getting_Started/
• https://docs.espressif.com/projects/esp-idf/zh_CN/stable/esp32/api-reference/network/esp_now.html
