一、项目概述

本项目为参加FastBond第四季活动而设计，创意方向为“感知”，项目内容为机械臂、工业自动化。

本项目基于ESP32-S3模组，设计了一款舵机控制板，命名为ESP32-S3-MotorCtrlBoard。

该控制板具有6路PWM接口及3个总线舵机接口，可同时控制多个舵机。

为测试控制板功能，本人动手制作了一款4自由度机械臂，机械臂含有3个旋转关节和1个夹爪，命名为“小黑机械臂”。可通过操作控制板手柄或触摸屏485通讯接口控制各关节动作，实现手动或自动控制功能。

二、机械臂设计

为了尽量控制成本，本人没有购买成品机械臂，而是通过散件和自制的方式，自己攒了一个机械臂。这样机械臂(含舵机)成本可以控制在150元以内。

一方面，自己动手丰衣足食，可以学到很多知识。

另一方面，网上的机械臂性价比不高。

自制机械臂有4个舵机，四个自由度，分别控制腰部、大臂、小臂和夹爪。下面是机械臂物料明细。总成本约150元。

本人开始制作第一版时，大臂和小臂都较长，因选用的电机功率相对较小，无法承受自身载荷，更换大功率舵机又需要增加成本，所以无奈将两个臂都做了“截肢”。

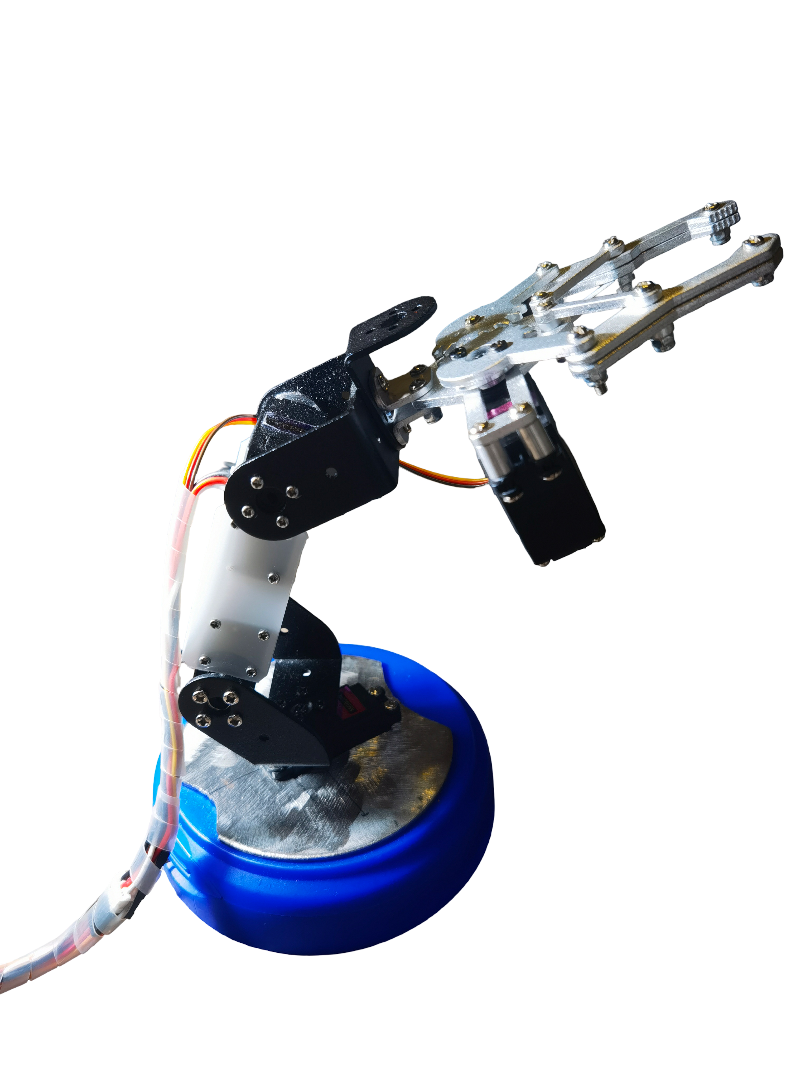

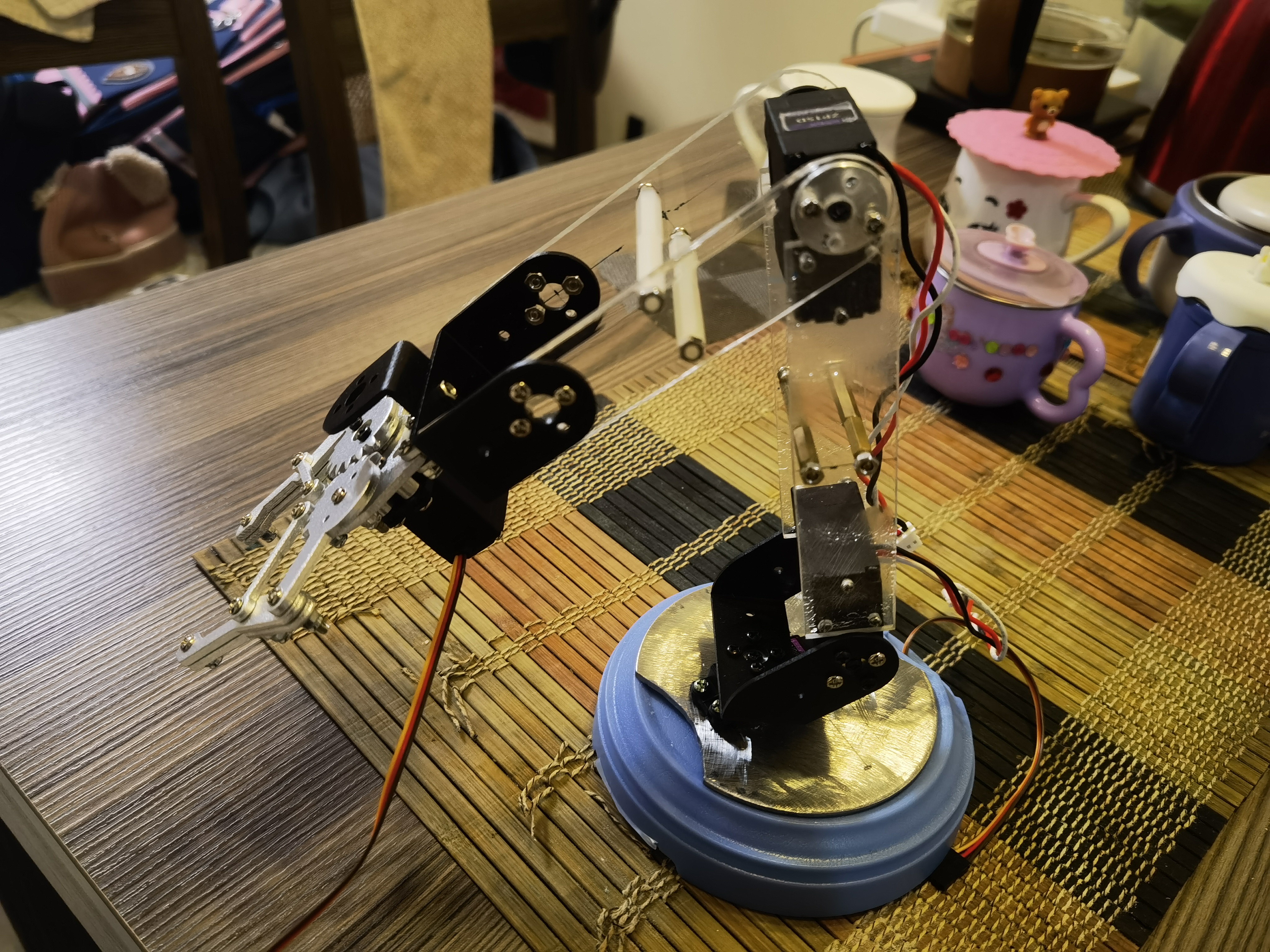

最初版机械臂

三、控制板硬件设计

3.1控制板主要物料

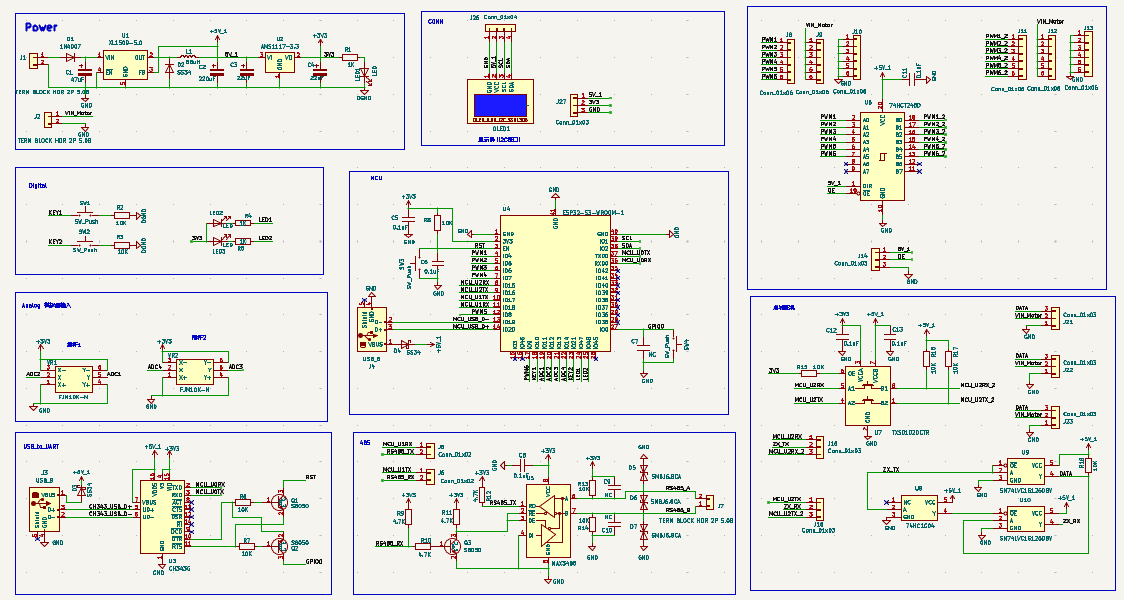

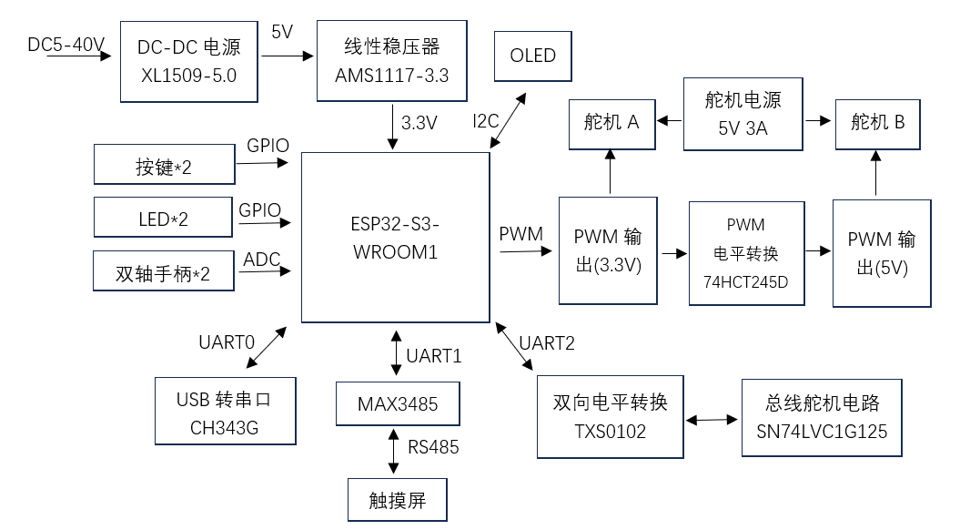

3.2原理框图

注：舵机单独供电，舵机电源和控制板电源需要共地。

3.3硬件电路介绍

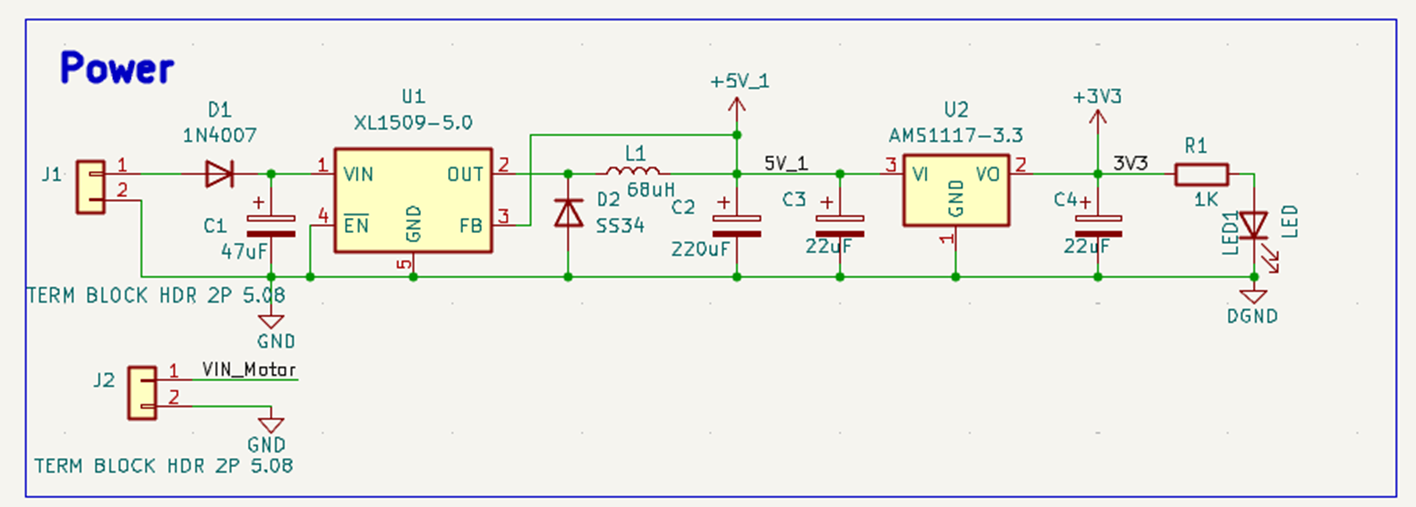

电源电路

电源使用XL1509-5.0降压，支持宽电压供电。再经过AMS1117-3.3降压到3.3V。

舵机电源使用外部电源适配器单独供电，舵机电源的电压5V，最大输出电流3A。

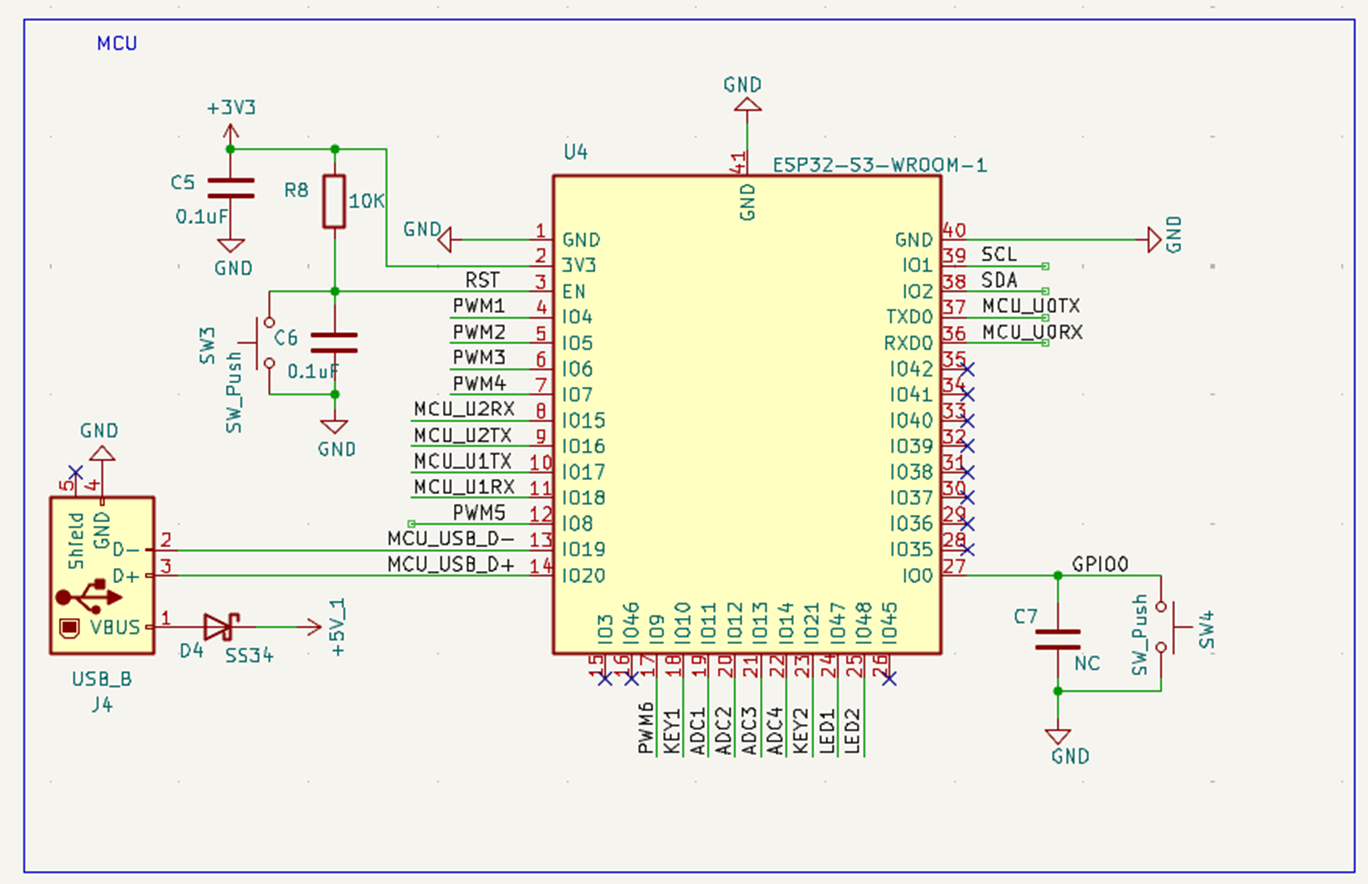

MCU电路

MCU使用乐鑫的ESP32-S3-WROOM-1模组。使用了GPIO、ADC、PWM、UART、I2C、USB等资源。

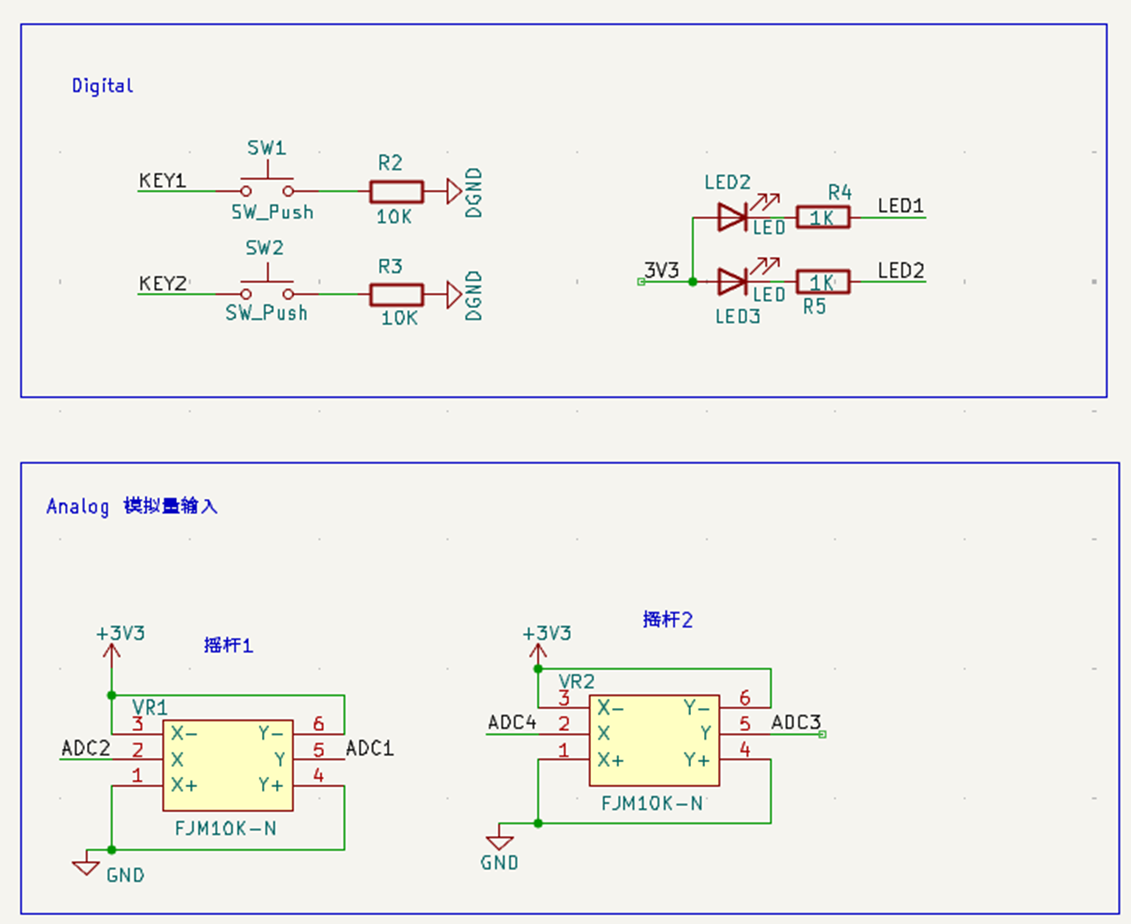

输入输出电路

控制板设计了两个按键、两个LED、两个双轴手柄(4路ADC)。

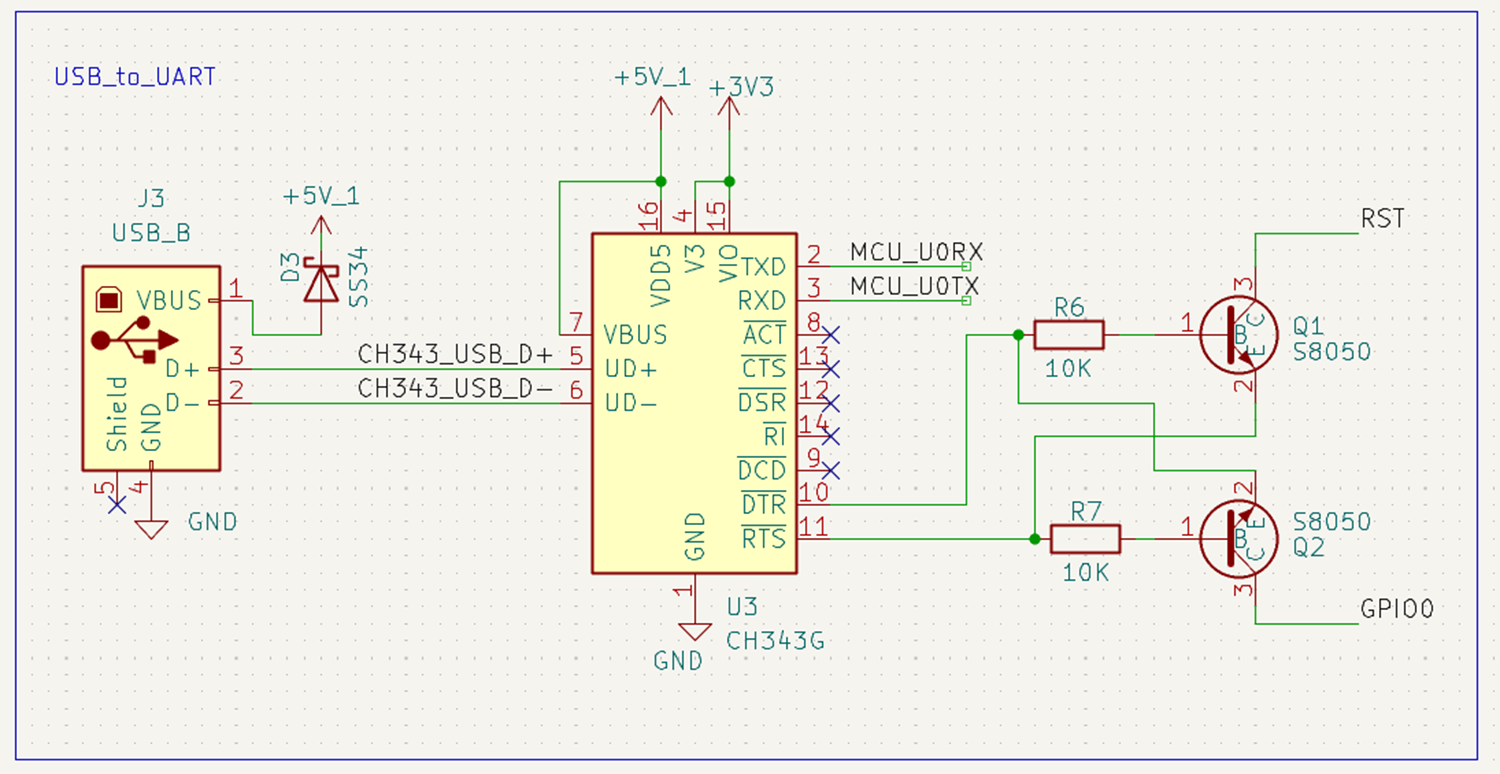

USB转串口电路

使用USB转串口芯片CH343G，设计了程序下载电路。

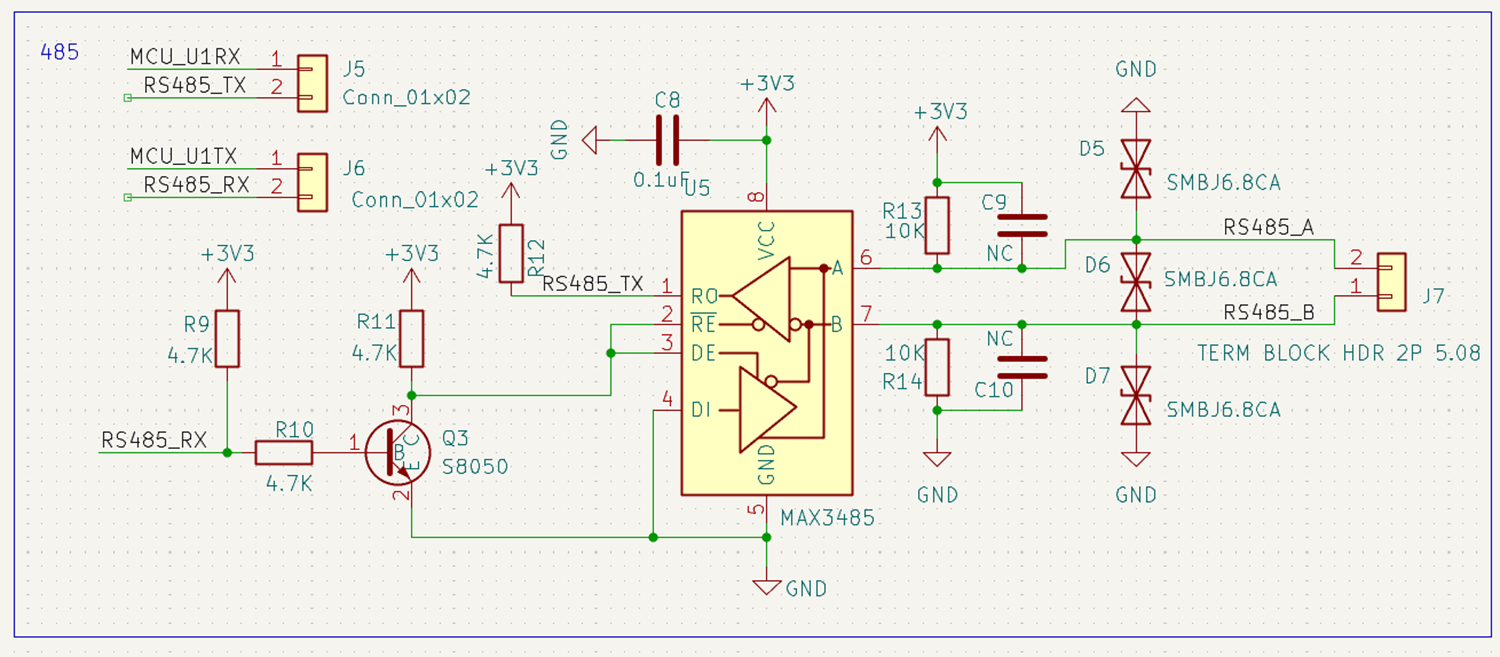

RS485电路

控制板支持485和电脑或触摸屏通讯，下面是RS485电路。485芯片使用的ADI(MAXIN)的MAX3485，使用S8050实现自动换向功能，无需MCU控制换向。静电浪涌保护(TVS)元件使用的Littelfuse的SMB6.8CA.

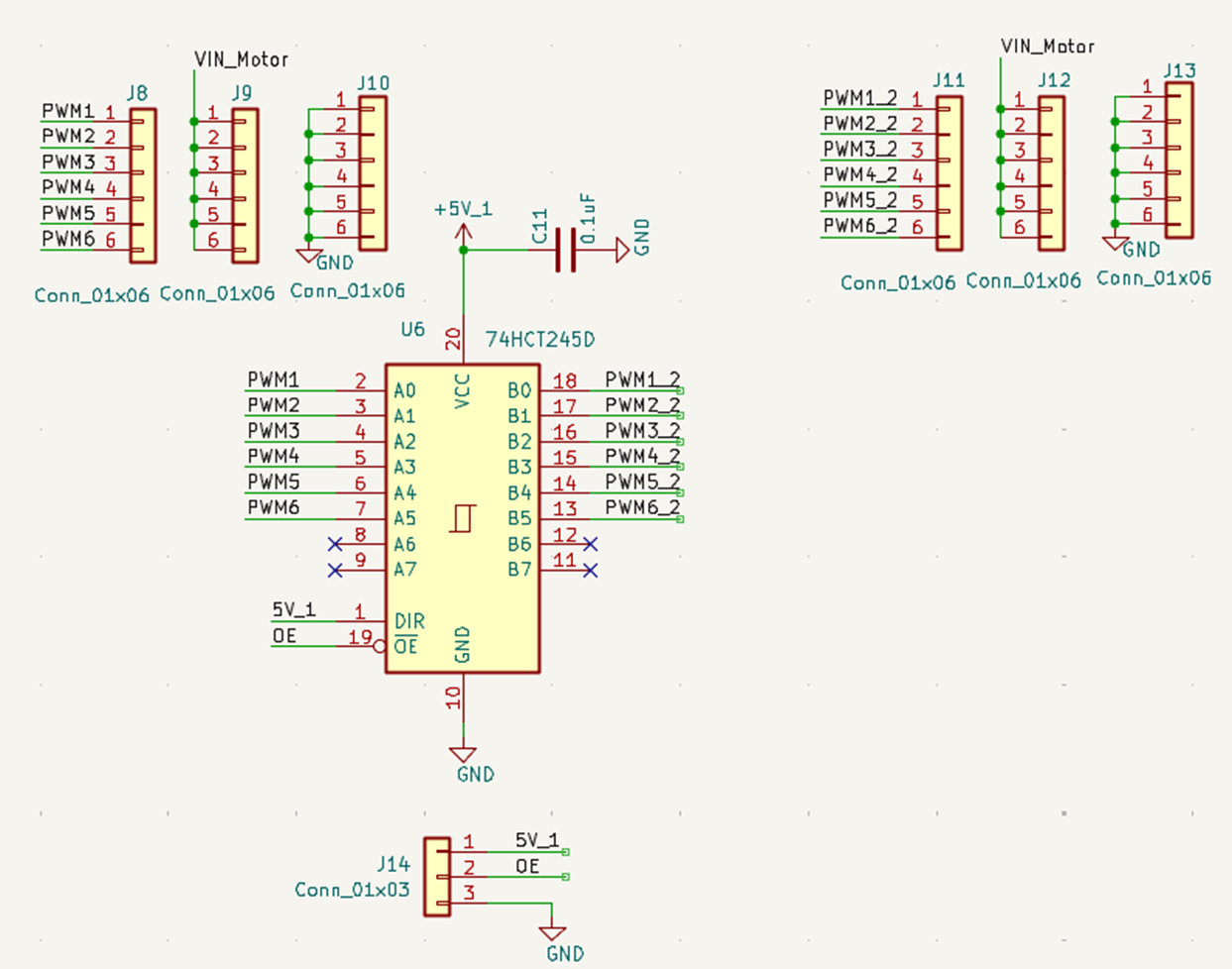

PWM电平转换电路

MG996R舵机支持3.3V和5V的PWM，而总线舵机只兼容5V的PWM，所以使用74HCT245D进行电平转换，将3.3V的PWM信号转成5V，以驱动总线舵机。

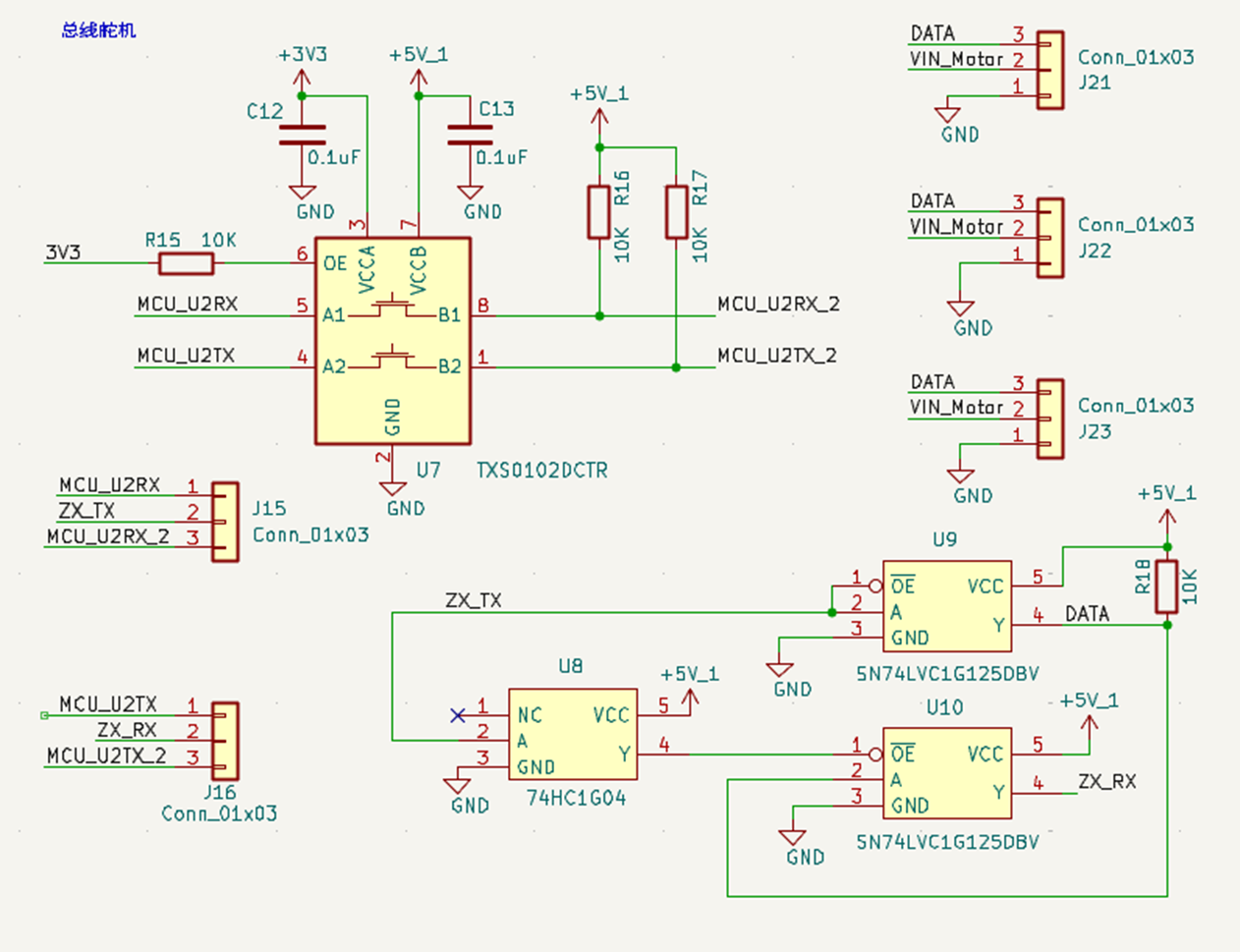

总线舵机驱动电路

总线舵机也支持单线串口驱动，当系统中使用的舵机较多时，推荐使用总线舵机，可以对每个舵机设置ID号，也能减少MCU引脚资源占用。

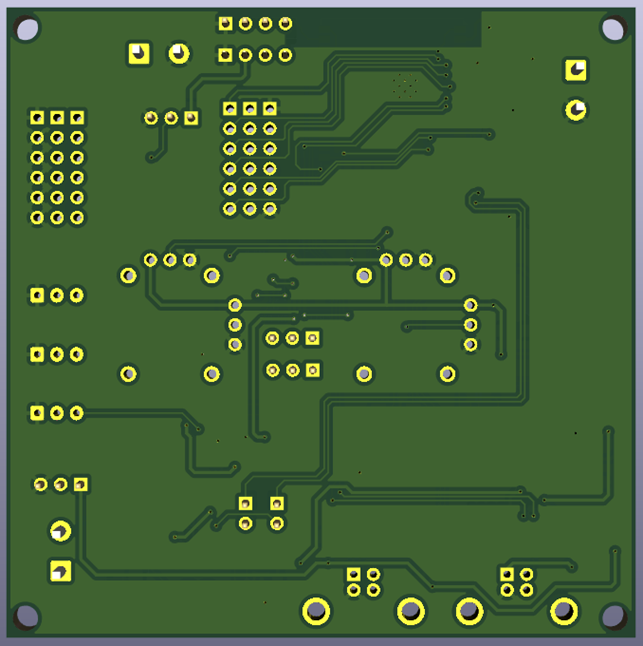

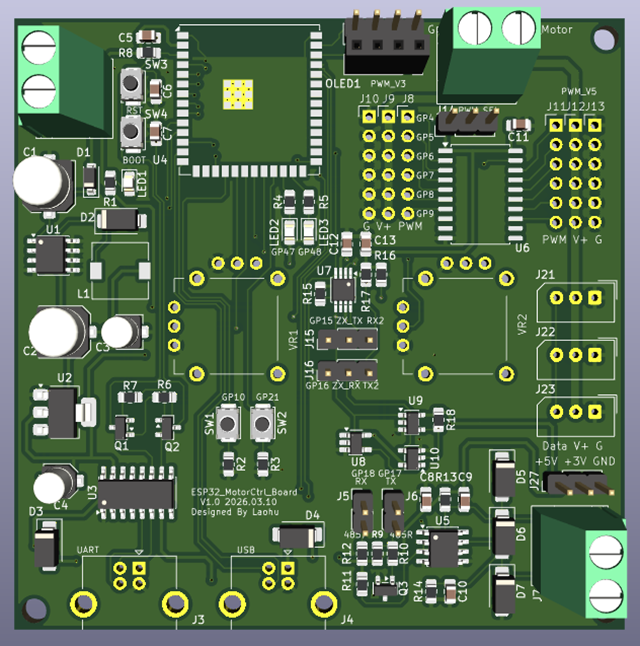

PCB设计图

PCB使用的是双层板，用Kicad完成设计。控制板尺寸为80*80mm

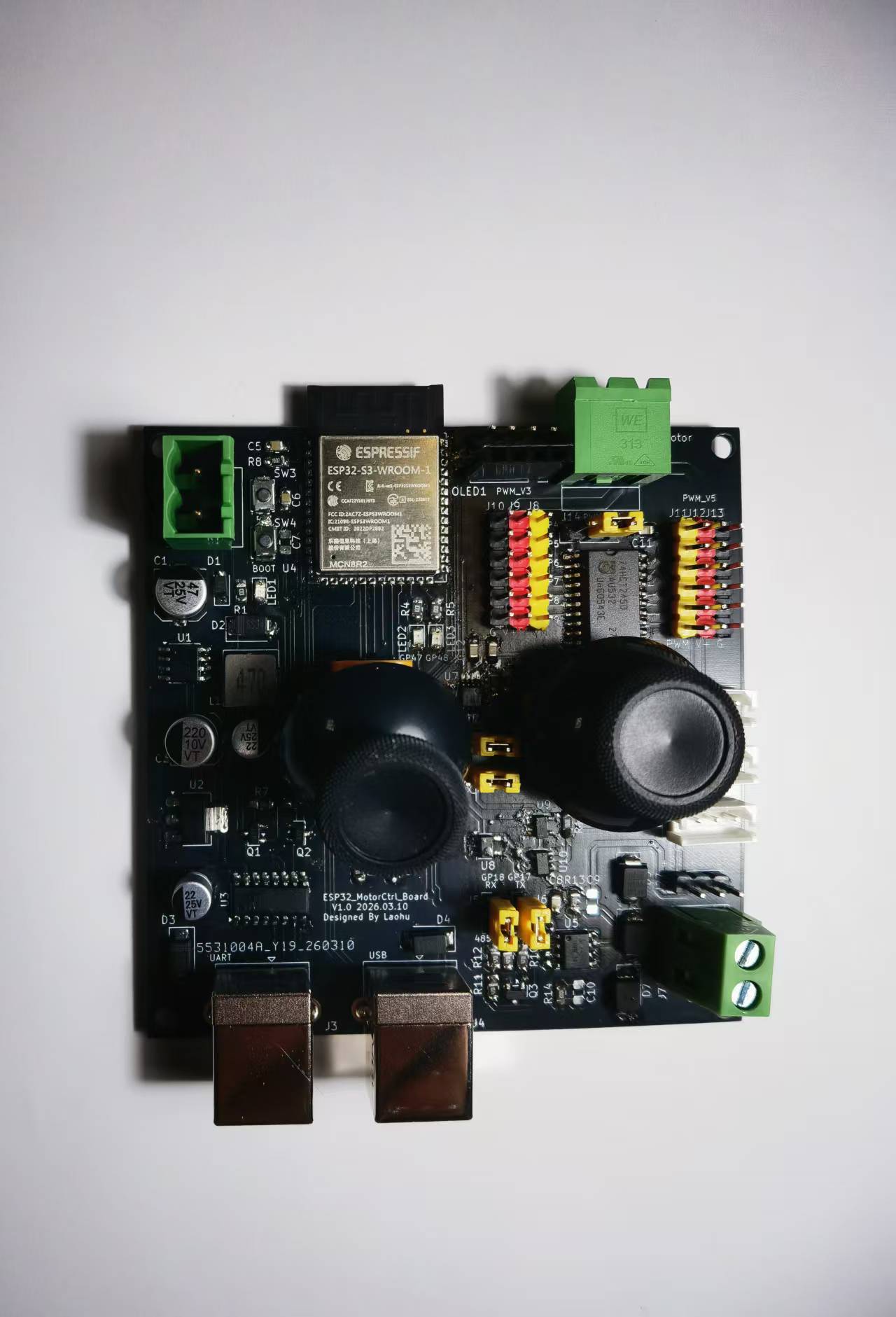

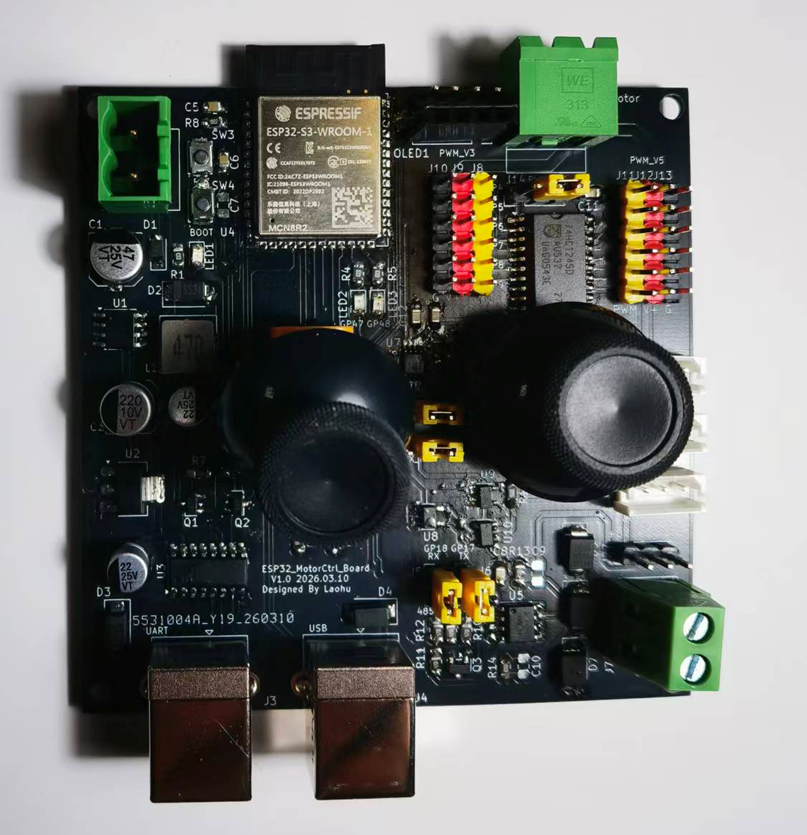

控制板实物图

四、软件设计

4.1 软件平台

编程环境：Arduino 2.3.7

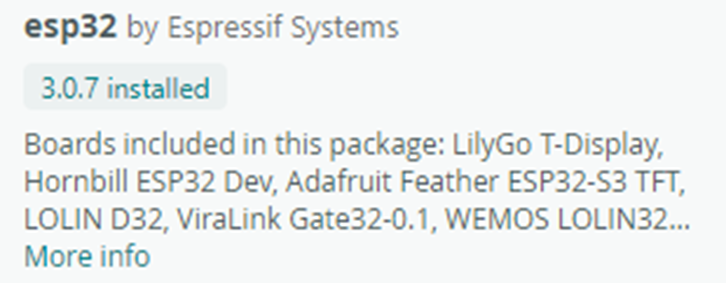

开发板库：

4.2 主要功能

设计了五种工作模式，通过按下按键1，可以在各个模式之间顺序切换。

模式一至模式三为手动模式，模式四为示教模式，模式五为自动模式。

模式一：两个手柄共4个轴分别控制4个关节。

模式二：两个手柄只控制回转和夹爪。

模式三：两个手柄只控制大臂和小臂。

模式四：类似于示教器。可以通过触摸屏控制机械臂四个关节动作。

模式五：全自动功能，可根据编程位置自动动作。

4.3 主要代码

初始化程序

void setup() {
  Serial.begin(115200);
  Serial1.begin(9600, SERIAL_8N1, 18, 17);//485
  slave.start();
  delay(1000);  // 等待  初始化完成
  // 设置LED引脚为输出模式
  pinMode(LED1_PIN, OUTPUT);
  pinMode(LED2_PIN, OUTPUT);


  // 设置按键引脚为输入模式（使用内部上拉电阻）
  pinMode(KEY1_PIN, INPUT_PULLUP);
  pinMode(KEY2_PIN, INPUT_PULLUP);

  // 初始化LED状态
  digitalWrite(LED1_PIN, HIGH);//灭
  digitalWrite(LED2_PIN, HIGH);

  // 初始状态：LED1亮
  updateLEDs();

  // 附加中断（按键按下时触发）
  attachInterrupt(digitalPinToInterrupt(KEY1_PIN), buttonISR, FALLING);


  Serial.println("\n[初始化] ESP32-S3 舵机控制");


  //初始化PWM
  ledcAttach(SERVO_PIN0, PWM_FREQ, PWM_RESOLUTION);
  //ledcAttach(SERVO_PIN1, PWM_FREQ, PWM_RESOLUTION);
  ledcAttach(SERVO_PIN2, PWM_FREQ, PWM_RESOLUTION);
  ledcAttach(SERVO_PIN3, PWM_FREQ, PWM_RESOLUTION);
  //ledcAttach(SERVO_PIN4, PWM_FREQ, PWM_RESOLUTION);
  ledcAttach(SERVO_PIN5, PWM_FREQ, PWM_RESOLUTION);


  // 初始姿态设置
  setServoAngle(90, SERVO_PIN0, 0, 180); // 1轴，腰关节，MG996R  默认90
  //setServoAngle(90, SERVO_PIN1, 0, 180); //
  setServoAngle(120, SERVO_PIN2, 0, 270); // 2轴,大臂，总线舵机ZP15D  默认120
  setServoAngle(165, SERVO_PIN3, 0, 270); // 3轴,小臂，总线舵机ZP15D  默认165
  //setServoAngle(90, SERVO_PIN4, 0, 180);
  setServoAngle(75, SERVO_PIN5, 0, 180); // 4轴，夹爪，MG996R 默认75
}

主程序

主程序具有5种模式，可以按下按键1，在各种模式之间切换。

void loop() {
  //读取手柄信号
  iADC_Handle1X = analogRead(ADC1_PIN); //0-4095
  iADC_Handle1Y = analogRead(ADC2_PIN);
  iADC_Handle2X = analogRead(ADC3_PIN); //0-4095
  iADC_Handle2Y = analogRead(ADC4_PIN);


  //手柄值映射到控制角度
  iHandleSetServoAngle_alxe1 = map(iADC_Handle1X, 1024, 3072, 180, 0);
  iHandleSetServoAngle_alxe2 = map(iADC_Handle1Y, 1024, 3072, 75, 165);
  iHandleSetServoAngle_alxe3 = map(iADC_Handle2Y, 1024, 3072, 210, 120);
  iHandleSetServoAngle_alxe4 = map(iADC_Handle2X, 1024, 3072, 110, 40);


   // 处理按键状态变化
  if (buttonPressed) {
    handleButtonPress();
  }

  //发送状态到485屏幕
  modebusData[0] = state;
  slave.poll(modebusData, 5 );


 //根据状态机，控制指示灯效果及工作模式

 //四个轴均可动作
  if (state == 1) {
    setServoAngle(iHandleSetServoAngle_alxe1, SERVO_PIN0, 0, 180); // 1轴  默认90
    delay(100);
    //setServoAngle(iHandleSetServoAngle, SERVO_PIN1, 0, 180); //
    setServoAngle(iHandleSetServoAngle_alxe2, SERVO_PIN2, 0, 270); // 2轴 默认120
    delay(100);
    setServoAngle(iHandleSetServoAngle_alxe3, SERVO_PIN3, 0, 270); // 3轴 默认165
    delay(100);
    //setServoAngle(iHandleSetServoAngle, SERVO_PIN4, 0, 180);
    setServoAngle(iHandleSetServoAngle_alxe4, SERVO_PIN5, 0, 180); // 4轴 默认75
    delay(100);
  }

  else if  (state == 2) {  //只控制1轴和4轴
    setServoAngle(iHandleSetServoAngle_alxe1, SERVO_PIN0, 0, 180); // 1轴  默认90
    delay(100);
    setServoAngle(iHandleSetServoAngle_alxe4, SERVO_PIN5, 0, 180); // 4轴 默认75
    delay(100);
  }
  else if  (state == 3) {   //只控制2轴和3轴
    setServoAngle(iHandleSetServoAngle_alxe2, SERVO_PIN2, 0, 270); // 2轴 默认120
    delay(100);
    setServoAngle(iHandleSetServoAngle_alxe3, SERVO_PIN3, 0, 270); // 3轴 默认165
    delay(100);
  }
  else if  (state == 4) { //示教器模式
    handleBlinking(); // 两个LED交替闪烁
    handleModbusCmd(); //处理modbus虚拟手柄位置指令
  }

  else if  (state == 5) {
    // 状态5：两个LED同时闪烁
    handleSimultaneousBlink();

    // 自动演示：8个位置循环运动
    handleAutoDemo();
  }

  delay(50);
}

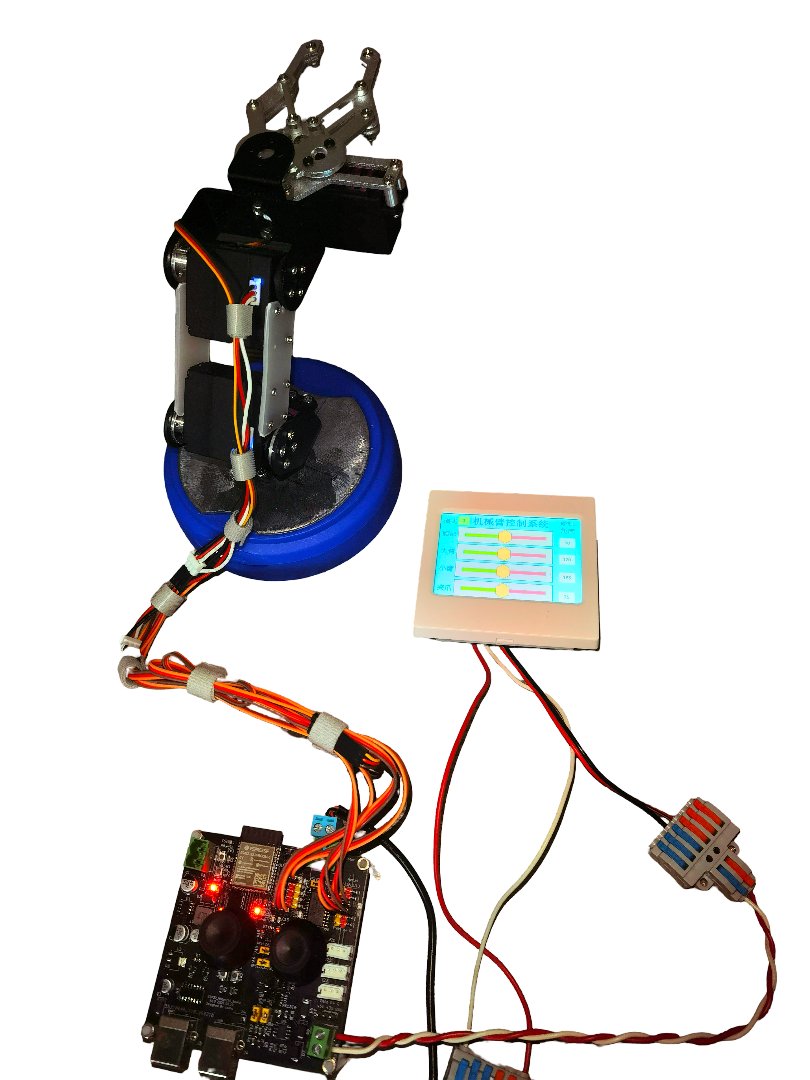

五、演示效果

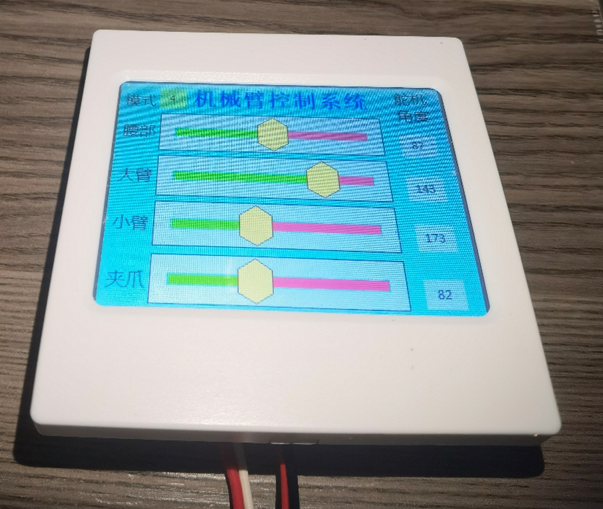

下面是触摸屏界面，详细演示效果请看视频。

六、心得体会

本项目设计并制作了一款4轴机械臂，初步实现了本地控制和远程控制、自动控制等功能。

    机器人是一个交叉学科，涉及机械、电子、软件、控制等多方面知识。此项目只是一个起点，初步完成了一个机械臂雏形。

    因本人技术水平、时间精力、预算等有限，此项目还有很多需要完善和进一步拓展的空间。

    机械：目前只有4个自由度，不够灵活。机械结构靠散件拼搭，精度不够。后续考虑全新设计，3D打印。

    电路：后续增加摄像头接口，加入视觉系统，以太网接口，算力升级。

    软件：与计算机通讯，与ROS2结合、建模与解算、数字孪生仿真、图像识别。

     感谢电子森林、硬禾学堂、得捷电子，为大家的创意插上翅膀！

     感谢我的同事甘师傅对我在机械结构方面的帮助！

     感谢家人的陪伴与支持！
