项目总结报告

任务介绍

1. 预置3 段旋律序列，通过扬声器播放；
2. 麦克风关键词识别实现播放、暂停、下一首、上一首指令的识别；
3. OLED 显示曲目编号、播放进度百分比、当前音量；

项目介绍

项目基于虾哥 小智AI项目，本地ESP-SR获取音频数据，上传到服务器端，由服务器端接收并做ASR解析，再JSON格式下发到端侧，端侧对数据解析获取语音识别内容，并根据实际的语音识别内容做出相应控制。

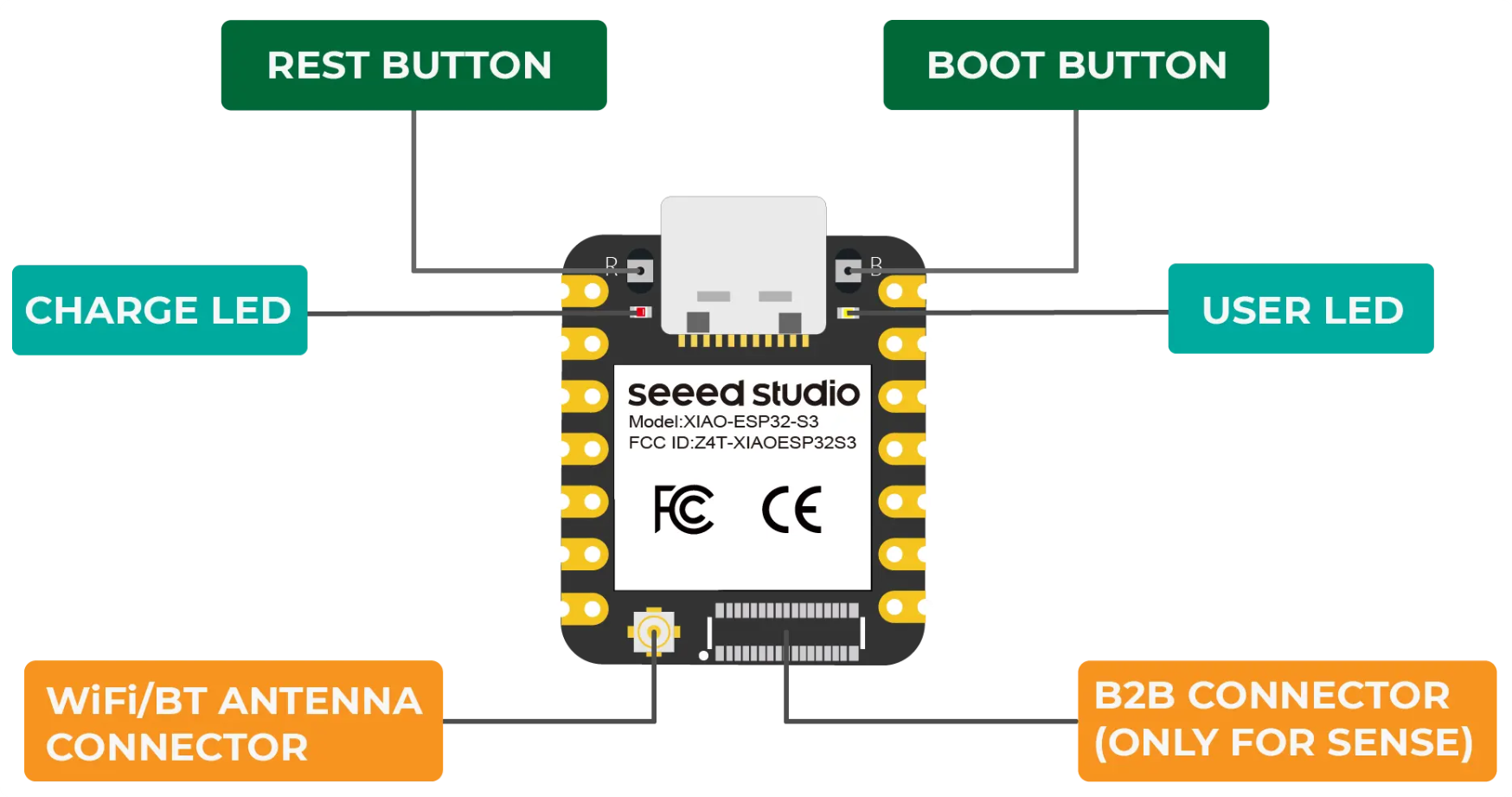

采用ESP32_Senser作为主控，板载的数字话筒作为数据采集，获取原始的PDM数据，经过算法FAE的预处理，转换成干净的原始信号。

处理后的原始数据经过WIFI，以JSON格式上传到服务器端（此处指 虾哥-小智服务器），再由服务器端进行处理，将处理好的结果通过JSON格式发送到端侧（此处指 ESP32主控）。

ESP32主控解析对应的JSON数据，并按ASR、LLM、TTS分开处理，由于本次项目只用到了ASR功能，所以对应的只对ASR数据进行分析。建立状态机，针对不同的ASR读取结果进行对应的处理，比如：”上一首“、”下一首“、”播放“、”暂停“.

对于ASR获取的结果，对应的I2S控制MAX98357A实现旋律的播放和暂停以及切换，PDM数据保存在ESP数组中，当需要播放时，将对应的数组数据传递到MAX98357A的序列中发送出去。

对应的控制OLED的显示，基于LVGL框架搭建基础页面，再针对性的修改页面，实现ASR控制。页面主要显示：曲号、进度、音量，当“暂停”时，切换到暂停页面（显示暂停播放）。

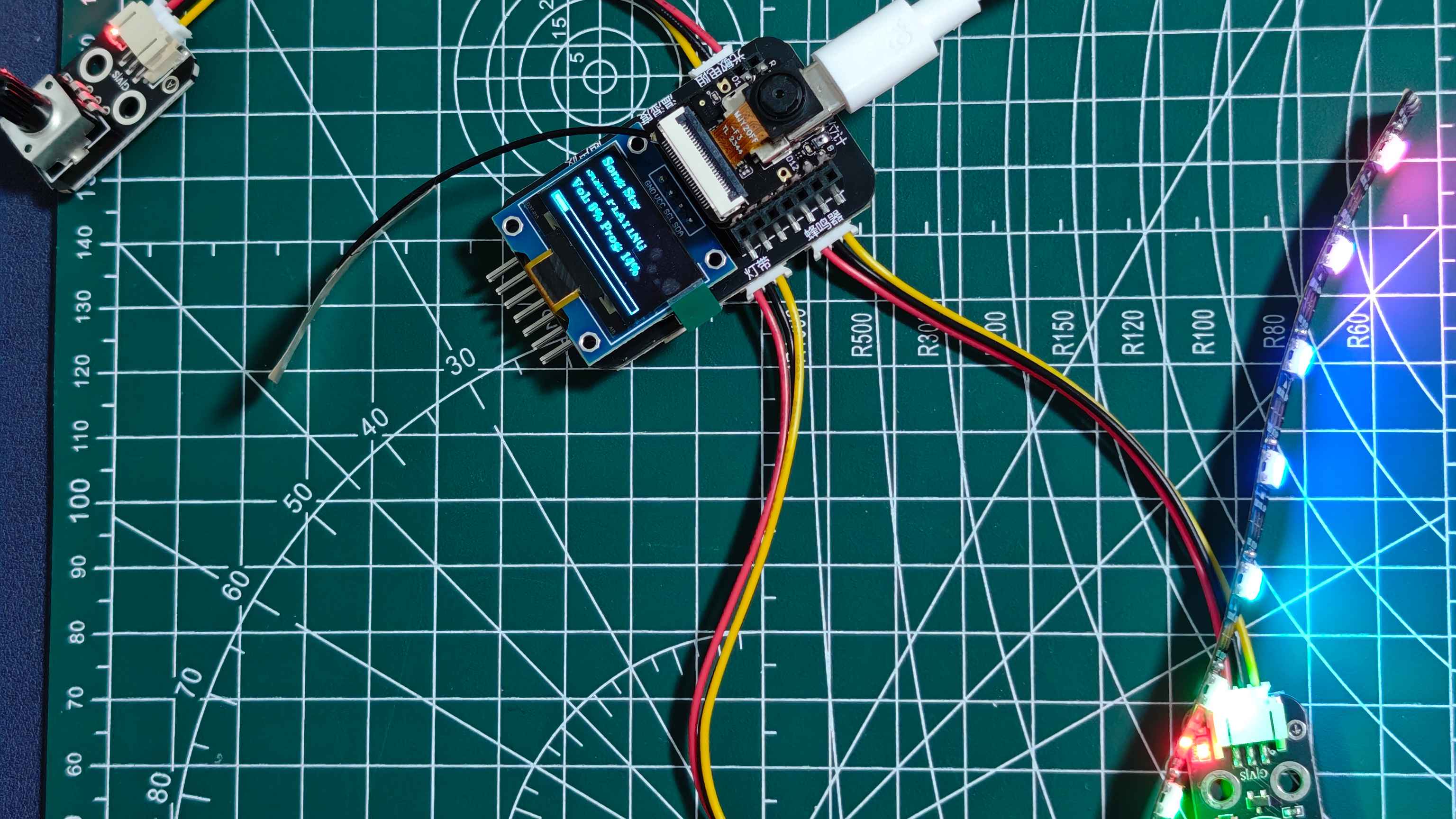

综合ESP32主控+数字话筒、MAX98357A+喇叭、OLED实现完整的功能。

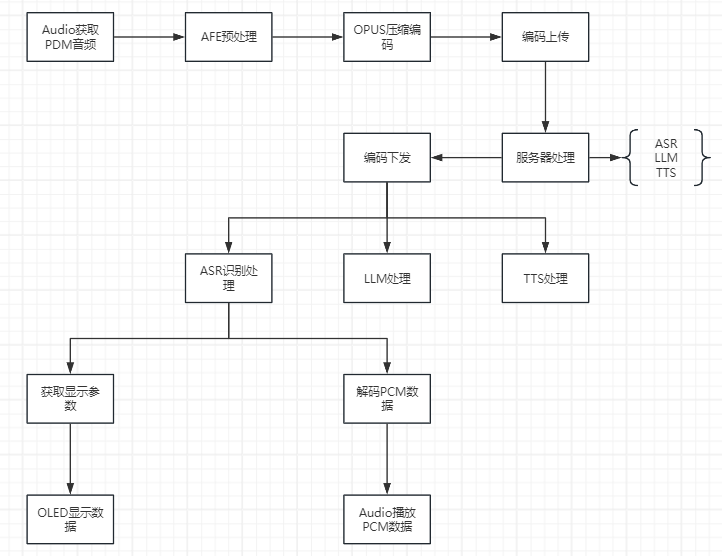

方案框图和项目设计思路

通过 数字话筒 获取PDM音频信号，经过本地的AFE处理，OPUS压缩编码并上传到服务器，由服务器对音频解析，进行ASR识别、LLM生成、TTS合成，再经过OPUS编码后的数据下发到端侧，端侧根据JSON格式数据的类型进行对应的操作，由于本项目主要需要实现ASR识别的功能，所以LLM生成和TTS合成部分的数据被直接忽略，不进行具体操作，将ASR识别处理的数据进行相应操作。

调试软件及使用的编程语言说明

编程基于 ESP-IDF 编译链框架 + CMake + vscode IDE，编程语法使用 C++ 语法，工程编译管理使用CMake语法。

其中，C++ 是一门应用广泛的静态类型、编译型、多范式编程语言，它在 C 语言的基础上扩展了面向对象（OOP）、泛型编程等核心特性，既保留了 C 语言对底层硬件的直接操控能力，又提供了更高层次的抽象能力，是编程领域的 “全能型选手”。

• 兼容C语言
• • C++ 完全兼容标准 C 语言的语法和功能，你可以在 C++ 代码中直接使用 C 语言的所有特性（比如指针、结构体、函数指针等），这也是它能无缝对接大量 C 语言遗留代码的原因。
• 面向对象（OOP）核心
  这是 C++ 区别于 C 的核心特性之一，主要包含三大支柱：
• • 封装：用class/struct将数据和操作数据的函数封装在一起，控制访问权限（public/private/protected）；
  • 继承：子类可以复用父类的属性和方法，支持多继承；
  • 多态：通过虚函数（virtual）实现 “一个接口，多种实现”，是面向对象的核心灵活点。
• 泛型编程（STL）
• • C++ 提供了标准模板库（STL），通过模板（template）实现 “编写一次，适配任意类型”，包含容器（vector/map/list）、算法（sort/find）、迭代器等，极大提升开发效率。
• 高性能与底层控制
• • C++ 允许直接操作内存（指针、引用），没有虚拟机（如 Java）或解释器（如 Python）的开销，编译后生成原生机器码，因此在对性能要求极高的场景下优势明显。

CMake 是一门声明式、跨平台的构建配置语言（严格来说是 “配置脚本语言”），核心作用是帮你生成适配不同操作系统 / 编译器的构建文件（比如 Linux 下的 Makefile、Windows 下的 Visual Studio 工程、macOS 下的 Xcode 工程），让你用一套配置就能在多平台编译代码（尤其是 C/C++ 项目）。

• 跨平台核心优势
• • 不用为 Windows 写 .sln、为 Linux 写 Makefile、为 macOS 写 xcodeproj —— 一套 CMakeLists.txt 走天下，CMake 会帮你适配不同平台的编译器（MSVC/GCC/Clang）、路径规则、库依赖方式。
• 声明式语法（非编程式）
• • CMake 语法不侧重 “逻辑编程”，而是声明 “要做什么”（比如 “编译哪些源文件”“链接哪个库”），而非 “怎么做”（比如具体的编译命令）。语法简单，核心是 “指令（命令）+ 参数”。
• 模块化与扩展性
• • 支持模块化管理大型项目（比如把不同模块拆分成多个 CMakeLists.txt），也能方便地查找系统库（find_package）、链接第三方库（target_link_libraries）。

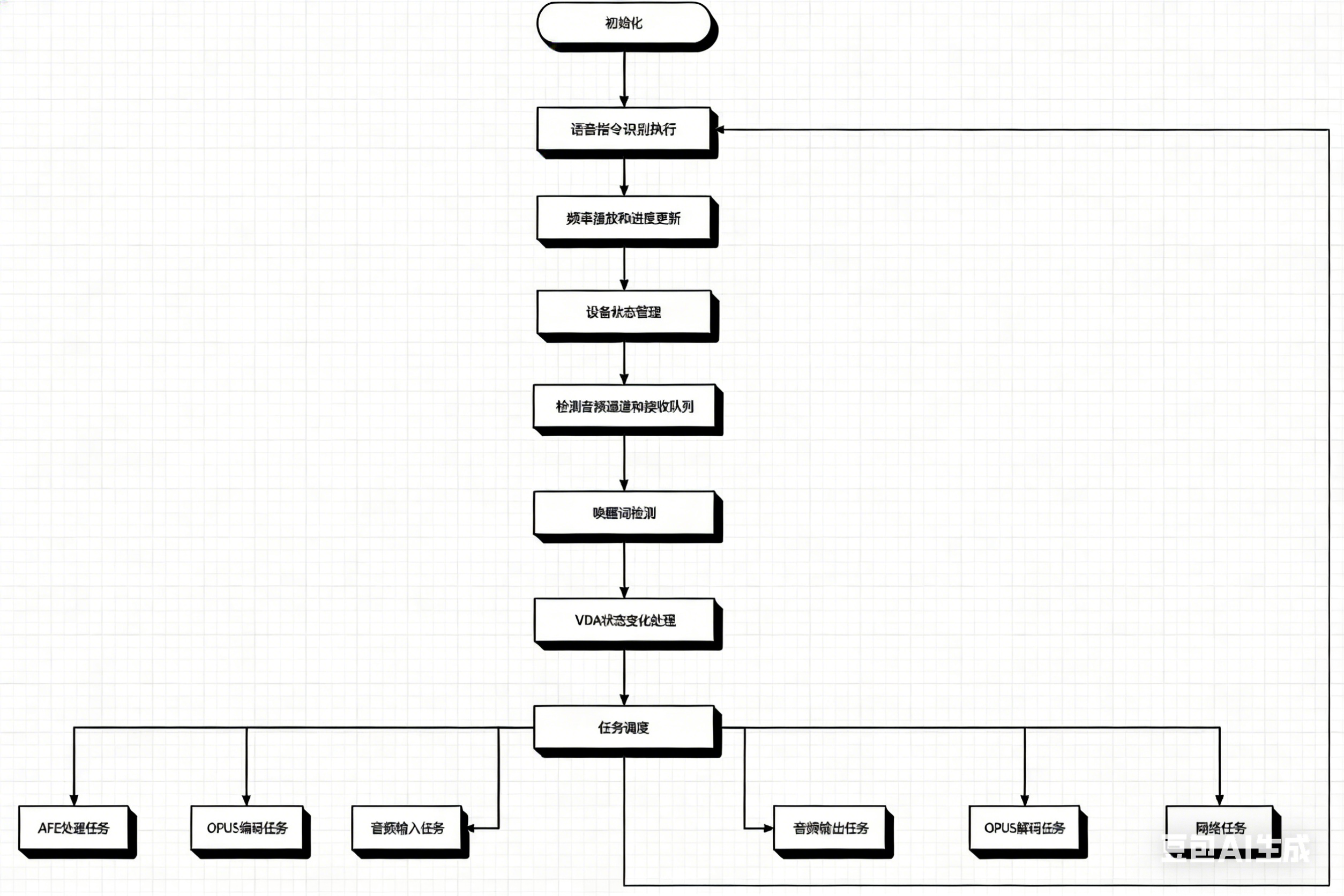

软件流程图及关键代码介绍

if (strcmp(type->valuestring, "stt") == 0) {
            auto text = cJSON_GetObjectItem(root, "text");
            if (cJSON_IsString(text)) {

                std::string asr_text = text->valuestring;
                Schedule([this, asr_text, display]() {
​
                    if (asr_text.find("播放") != std::string::npos) {
                        is_playing_ = true;
                        ESP_LOGI(TAG, "播放旋律片段 %d", current_melody_index_ + 1);
​
                        display->ShowPlayerInfoPage(true);
                        display->UpdateTrackNumber(current_melody_index_ + 1);
                        display->UpdateProgress(0);


                        auto codec = Board::GetInstance().GetAudioCodec();
                        int volume = codec->output_volume();
                        display->UpdateVolume(volume);

​
                        PlayMelody(current_melody_index_);
                    } else if (asr_text.find("暂停") != std::string::npos) {
​
                        is_playing_ = false;
                        display->SetChatMessage("system", "暂停播放");
                        display->ShowPlayerInfoPage(false);
                        ESP_LOGI(TAG, "暂停播放");

                    } else if (asr_text.find("下一首") != std::string::npos) {
​
                        current_melody_index_ = (current_melody_index_ + 1) % 3;
                        is_playing_ = true;
                        ESP_LOGI(TAG, "切换到旋律片段 %d", current_melody_index_ + 1);

                        display->ShowPlayerInfoPage(true);
                        display->UpdateTrackNumber(current_melody_index_ + 1);
                        display->UpdateProgress(0);

                        auto codec = Board::GetInstance().GetAudioCodec();
                        int volume = codec->output_volume();
                        display->UpdateVolume(volume);

                        PlayMelody(current_melody_index_);
                    } else if (asr_text.find("上一首") != std::string::npos) {
                        current_melody_index_ = (current_melody_index_ - 1 + 3) % 3;
                        is_playing_ = true;
                        ESP_LOGI(TAG, "切换到旋律片段 %d", current_melody_index_ + 1);

                        display->ShowPlayerInfoPage(true);
                        display->UpdateTrackNumber(current_melody_index_ + 1);
                        display->UpdateProgress(0);

                        auto codec = Board::GetInstance().GetAudioCodec();
                        int volume = codec->output_volume();
                        display->UpdateVolume(volume);
​
                        PlayMelody(current_melody_index_);
                    }
                });
            }

识别获取的JSON格式数据中的 'stt' 类型，分析具体的识别数据，若包含控制关键词，对应的调整屏幕和播放旋律。当识别到播放，则将屏幕调整为显示播放编号，激活PCM播放，并将开始显示对应的进度；当识别到暂停时，则将屏幕调整为暂停页面，对应的停止播放；当识别到下一首时，将曲目编号切换到下一首的编号，对应的播放下一首曲目且更新进度；当识别到上一首时，将曲目编号切换到上一首的编号，对应的播放上一首曲目且更新进度。

const std::vector<int16_t> Application::melody1_ = {
    // C4, D4, E4, C4, C4, D4, E4, C4, E4, F4, G4, E4, F4, G4
    2093, 2349, 2637, 2093, 2093, 2349, 2637, 2093, 2637, 2794, 3136, 2637, 2794, 3136
};
​
const std::vector<int16_t> Application::melody2_ = {
    // G4, A4, G4, F4, E4, C4, G4, A4, G4, F4, E4, C4
    3136, 3520, 3136, 2794, 2637, 2093, 3136, 3520, 3136, 2794, 2637, 2093
};
​
const std::vector<int16_t> Application::melody3_ = {
    // E4, E4, F4, G4, G4, F4, E4, D4, C4, C4, D4, E4, E4, D4, D4
    2637, 2637, 2794, 3136, 3136, 2794, 2637, 2349, 2093, 2093, 2349, 2637, 2637, 2349, 2349
};
    current_melody_index_ = 0;
    is_playing_ = false;
​
void Application::PlayMelody(int melody_index) {
    const std::vector<int16_t>* melody = nullptr;
    switch (melody_index) {
        case 0:
            melody = &melody1_;
            break;
        case 1:
            melody = &melody2_;
            break;
        case 2:
            melody = &melody3_;
            break;
        default:
            return;
    }

    std::vector<int16_t> pcm_data;
    int sample_rate = 24000;
    int duration_per_note = sample_rate / 4;
    int total_notes = melody->size();
    int total_duration = total_notes * duration_per_note;

    for (int frequency : *melody) {
        for (int i = 0; i < duration_per_note; i++) {
            double t = (double)i / sample_rate;
            double value = sin(2 * M_PI * frequency * t);
            int16_t pcm_sample = static_cast<int16_t>(value * 32767 * 0.5);
            pcm_data.push_back(pcm_sample);
        }
    }
​
    auto& board = Board::GetInstance();
    auto display = board.GetDisplay();
    auto codec = board.GetAudioCodec();
​
    const int chunk_size = sample_rate / 10;
    int current_position = 0;

    while (current_position < pcm_data.size()) {
        int end_position = current_position + chunk_size;
        if (end_position > pcm_data.size()) {
            end_position = pcm_data.size();
        }
​
        std::vector<int16_t> chunk(pcm_data.begin() + current_position, pcm_data.begin() + end_position);
​
        codec->OutputData(chunk);
​
        int progress = (current_position * 100) / pcm_data.size();
        display->UpdateProgress(progress);

        current_position = end_position;

​
        vTaskDelay(pdMS_TO_TICKS(100));
    }

    display->UpdateProgress(100);
}
​

代码是PCM播放代码，保存三段旋律数组，内容是音调对应的频率。当实际调用进行播放时，会根据具体的音调生成正弦波，并根据对应的波形数据分段I2S发送出去，对应合成旋律，过程中计算进度。

void OledDisplay::SetupPlayerInfoPage() {
    DisplayLockGuard lock(this);
​
    auto screen = lv_screen_active();
​
    player_info_page_ = lv_obj_create(screen);
    lv_obj_set_size(player_info_page_, LV_HOR_RES, LV_VER_RES);
    lv_obj_set_style_bg_color(player_info_page_, lv_color_black(), 0);
    lv_obj_set_style_border_width(player_info_page_, 0, 0);
    lv_obj_set_style_pad_all(player_info_page_, 4, 0);
    lv_obj_set_flex_flow(player_info_page_, LV_FLEX_FLOW_COLUMN);
    lv_obj_set_style_flex_main_place(player_info_page_, LV_FLEX_ALIGN_CENTER, 0);
    lv_obj_set_style_flex_cross_place(player_info_page_, LV_FLEX_ALIGN_CENTER, 0);
    lv_obj_set_style_pad_row(player_info_page_, 8, 0);
​
    track_label_ = lv_label_create(player_info_page_);
    lv_label_set_text(track_label_, "T:1");
    lv_obj_set_style_text_font(track_label_, fonts_.text_font, 0);
    lv_obj_set_style_text_color(track_label_, lv_color_white(), 0);
​
    volume_label_ = lv_label_create(player_info_page_);
    lv_label_set_text(volume_label_, "V:50");
    lv_obj_set_style_text_font(volume_label_, fonts_.text_font, 0);
    lv_obj_set_style_text_color(volume_label_, lv_color_white(), 0);
​
    progress_label_ = lv_label_create(player_info_page_);
    lv_label_set_text(progress_label_, "0%");
    lv_obj_set_style_text_font(progress_label_, fonts_.text_font, 0);
    lv_obj_set_style_text_color(progress_label_, lv_color_white(), 0);
​
    lv_obj_add_flag(player_info_page_, LV_OBJ_FLAG_HIDDEN);
}
​
void OledDisplay::ShowPlayerInfoPage(bool show) {
    DisplayLockGuard lock(this);

    if (player_info_page_ == nullptr) {
        SetupPlayerInfoPage();
    }
​
    if (show) {
        lv_obj_clear_flag(player_info_page_, LV_OBJ_FLAG_HIDDEN);
        lv_obj_add_flag(content_, LV_OBJ_FLAG_HIDDEN);
        lv_obj_add_flag(status_bar_, LV_OBJ_FLAG_HIDDEN);
        show_player_info_ = true;
    } else {
        lv_obj_add_flag(player_info_page_, LV_OBJ_FLAG_HIDDEN);
        lv_obj_clear_flag(content_, LV_OBJ_FLAG_HIDDEN);
        lv_obj_clear_flag(status_bar_, LV_OBJ_FLAG_HIDDEN);
        show_player_info_ = false;
    }
}
​
void OledDisplay::UpdateTrackNumber(int track) {
    DisplayLockGuard lock(this);

    if (track_label_ == nullptr) {
        return;
    }

    current_track_ = track;
    char buffer[16];
    snprintf(buffer, sizeof(buffer), "T:%d", track);
    lv_label_set_text(track_label_, buffer);
}
​
void OledDisplay::UpdateProgress(int percent) {
    DisplayLockGuard lock(this);

    if (progress_label_ == nullptr) {
        return;
    }

    progress_percent_ = percent;
    char buffer[8];
    snprintf(buffer, sizeof(buffer), "%d%%", percent);
    lv_label_set_text(progress_label_, buffer);
}
​
void OledDisplay::UpdateVolume(int volume) {
    DisplayLockGuard lock(this);

    if (volume_label_ == nullptr) {
        return;
    }

    current_volume_ = volume;
    char buffer[8];
    snprintf(buffer, sizeof(buffer), "V:%d", volume);
    lv_label_set_text(volume_label_, buffer);
}

代码是屏幕显示代码，使用LVGL框架，三行显示，第一行显示曲目编号，第二行显示音量，第三行显示进度。更新曲目编号、音量、进度方法分别针对第一行、第二行、第三行进行对应更新，刷新页面。

功能展示图及说明

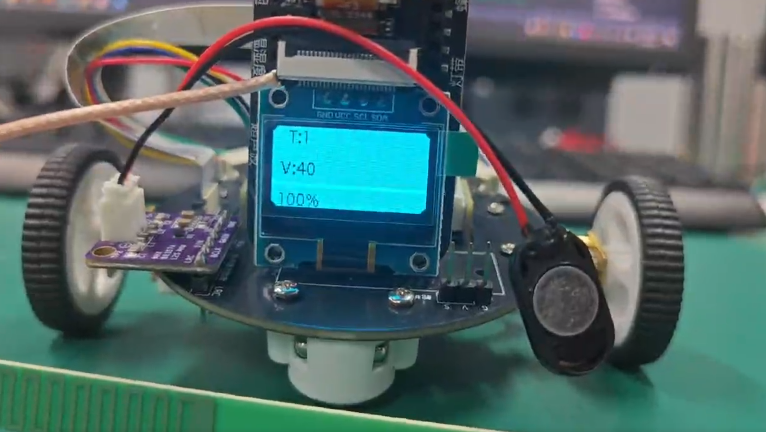

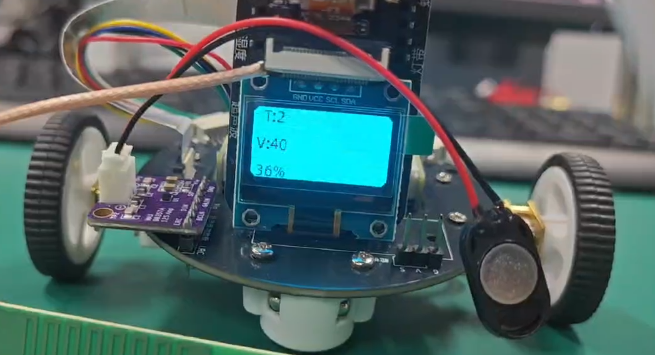

信息显示：第一行是编号，第二行是音量，第三行是进度。当接受到ASR指令时会对应更改页面显示内容，实现语音反馈，并播放。

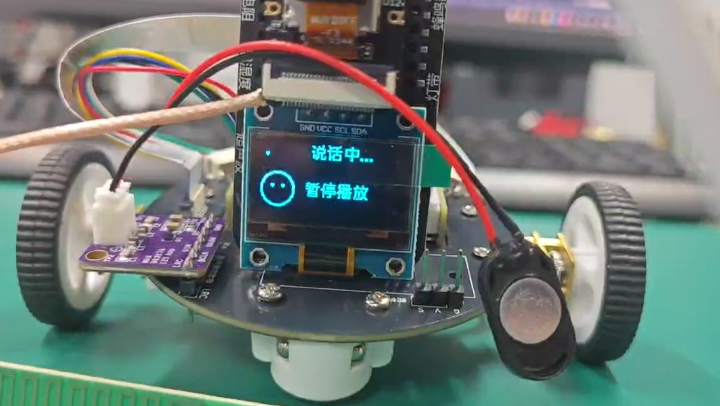

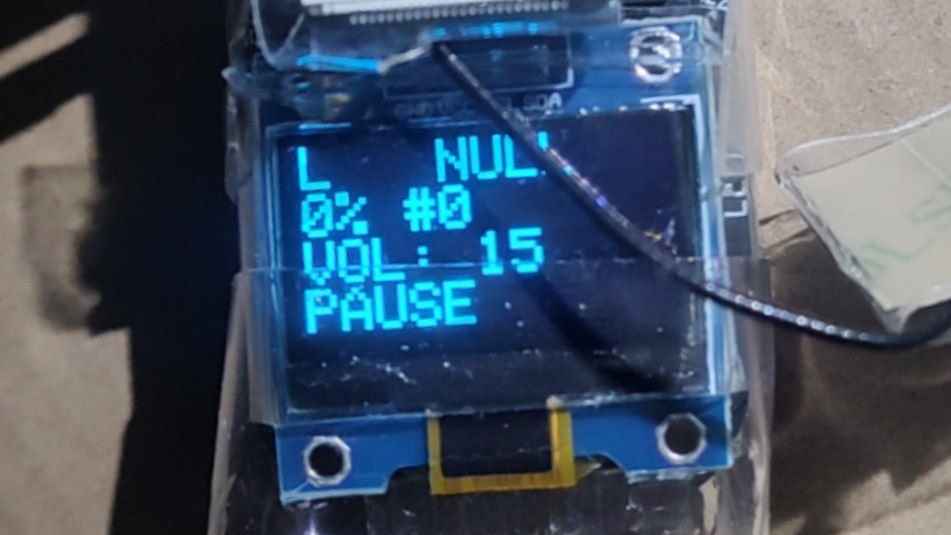

当检测到停止指令时，页面显示暂停播放，等待语音新的唤醒。

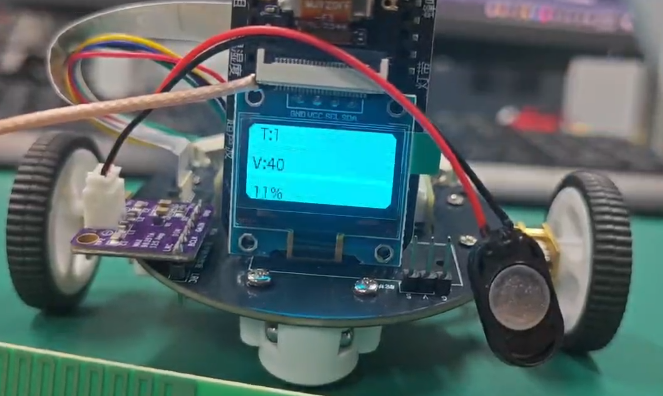

当语音唤醒后，检测到播放指令时，页面开始显示进度及曲目并对应开始播放。

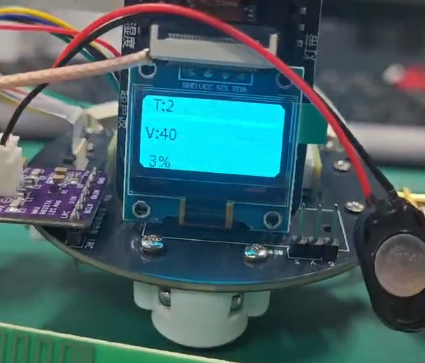

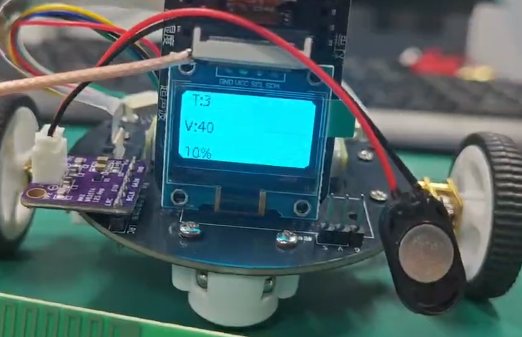

当检测到下一首指令时，切换到下一首，并显示曲目且对应播放和计算进度。

一共三首旋律，可以最多切换到曲目三

当检测到上一首指令时，切换到上一首，并显示曲目且对应播放和计算进度。

项目遇到的难题及解决方法

项目中对于PCM播放出现AFE堵塞，导致喂狗不及时。采用PCM数据直接分段式传输，留出时间给喂狗操作，从而避免喂狗不及时带来的危害。

心得体会

对于本次项目的开发过程中，也是一次对MCP协议及LLM框架的深度理解，也深刻的熟悉了ESP32完整编译链体系，对ESP32的开发有个大概的理解，加强了我对基于MCP协议搭建的服务器端ASR的理解。熟悉了FreeRTOS框架及大模型识别的理解。
