一、任务介绍

1. 所选任务介绍

【电赛板】基于高速ADC的数字频率计与幅度测量仪

任务要求

1. 使用电赛板上的 ADC 模块，FPGA 产生稳定的采样时钟 `ADC_CLK`（可使用 PLL），采样外部输入信号（正弦或方波）。
2. 在 100 Hz–1 MHz 范围内测量信号频率，方法可采用过零检测、边沿计数或自相关。
3. 计算峰峰值或有效值幅度；对方波额外测量占空比。
4. 七段数码管显示频率，OLED 显示幅度数值与条形图；按键、拨码开关或旋转编码器切换量程与显示模式。
5. 给出标定步骤与测量误差说明（例如用 1 kHz/10 kHz 标准信号校准）。

2. 项目介绍

本项目基于FPGA实现一个数字频率计与幅度测量仪，利用开发板上的高速ADC对外部输入信号进行采样，并对信号的频率和幅度进行计算与显示。

系统支持对100 Hz – 1 MHz范围内的正弦波或方波信号进行测量，主要实现以下功能：

• 频率测量（基于采样信号分析）
• 峰峰值计算
• 数码管显示频率
• OLED显示频率与幅度，并提供条形图可视化显示幅度

原任务中要求的方波占空比测量未完成，但核心功能已实现。

3. 硬件组成简介

本项目基于电赛训练平台，主要硬件如下：

（1）FPGA核心板

• 型号：Altera MAX10（10M02）
• 资源：约 2000+ 逻辑单元（LE）
• 用途：
• • 逻辑控制核心
  • 数据采集处理
  • 显示驱动

（2）高速ADC模块

• 分辨率：10 bit
• 采样率：约 50 Msps
• 用途：
• • 对输入模拟信号进行数字化采样

（3）OLED显示屏（128×64）

• 接口：SPI
• 控制芯片：SSD1306
• 用途：
• • 显示频率、幅度数值
  • 条形图显示信号幅度

（4）七段数码管

• 用途：
• • 实时显示频率数值

（5）输入设备

• 按键 / 拨码开关 / 旋转编码器
• 用途：
• • 模式切换（量程/显示）

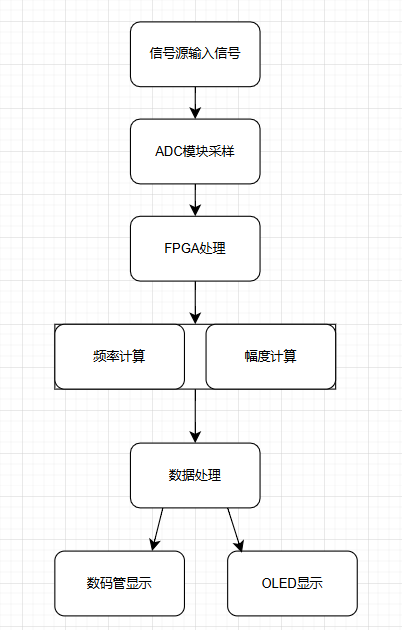

4. 系统方案框图

5. 项目设计思路

整体设计思路如下：

1. 采样阶段

• • 使用FPGA内部PLL产生稳定ADC采样时钟
  • ADC对输入信号进行高速采样

2. 信号处理阶段

• • 通过阈值判断进行信号数字化（类似比较器）
  • 使用边沿检测方法进行周期统计
  • 计算频率值

3. 幅度计算

• • 在采样窗口内记录最大值与最小值
  • 计算峰峰值：

Vpp = max - min

4. 显示阶段

• • 数码管：动态扫描显示频率
  • OLED：
  • • 数值显示
    • 条形图显示（根据幅度映射）

二、软件设计与实现

1. 开发工具与语言

• 开发工具：Quartus
• 仿真工具：ModelSim
• 编程语言：Verilog HDL

2. 软件流程图

系统初始化
    ↓
ADC采样
    ↓
数据缓存
    ↓
边沿检测
    ↓
频率计算
    ↓
幅度计算
    ↓
数据显示更新
    ↓
循环执行

3. 关键模块说明

（1）边沿检测（核心）

always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        state <= 3'd0;
    else begin
        case(state)
        3'd0:  // 当前认为是正半周
            if(ad_val < min)
                state <= 3'd1;
        3'd1:  // 当前认为是正半周
            if(ad_val > max)
                state <= 3'd2;
        3'd2:  // 当前认为是负半周
            if(ad_val < min)
                state <= 3'd0;
        default: // 特殊情况下回到0
            state <= 3'd0;
        endcase
    end
end

频率计算

// 每秒计算一次频率以及幅值
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        clk_cnt <= 28'b0;
        ad_cnt <= 10'b0;
        ad_cnt_v <= 0;
        unit <= 2'b0;
        vpp <= 0;
    end else if(clk_cnt == 28'd12000000-1) begin
        clk_cnt <= 28'b0;

        if(ad_cnt_v > 'd1000000) begin
            ad_cnt <= ad_cnt_v_div1M;
            unit <= 2'd2;
        end if(ad_cnt_v > 'd1000) begin
            ad_cnt <= ad_cnt_v_div1K;
            unit <= 2'b1;
        end else begin
            ad_cnt <= ad_cnt_v;
            unit <= 2'b0;
        end
        ad_cnt_v <= 0;

        if(max_val > min_val)
            vpp <= max_val - min_val;

    end else begin
        clk_cnt <= clk_cnt + 28'b1;
        //ad_cnt <= ad_cnt;

        if(zero_cross == 1'b1)
            ad_cnt_v <= ad_cnt_v+'b1;
        //else
            //ad_cnt_v <= ad_cnt_v;
    end
end

作用：

• 将模拟信号转为数字信号
• 检测上升沿用于频率计算

（2）按键消抖

// 按键延迟两拍
always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        key_d0 <= 1'b1;
        key_d1 <= 1'b1;
    end else begin
        key_d0 <= key;
        key_d1 <= key_d0;
    end
end

// 按键值消抖
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        cnt <= 18'd0;
    else begin
        if(key_d1!=key_d0) // 按键发生变化，重置寄存器
            cnt <= CNT_MAX;
        else begin          // 按键值没有变化，计数器递减到0
            if(cnt > 18'd0)
                cnt <= cnt - 1'b1;
            else
                cnt <= 18'd0;
        end
    end
end

// 将消抖后的按键值输出
always @(posedge clk or negedge rst_n) begin
    if(!rst_n)
        key_filter <= 1'b1;
    else if(cnt == 18'd1) // 计数器递减到1，按键有效
        key_filter <= key_d1;
    else
        key_filter <= key_filter;
end

核心思路：

• 延迟采样 + 计数稳定时间（约20ms）

（3）OLED驱动（SPI）

关键特点：

• 按页（Page）+列（Column）写入
• 使用字模ROM显示字符
• 支持扩展波形/条形图显示

核心思想：

“字符 → ASCII → 字模 → 像素数据 → OLED”

三、功能展示

主要完成了频率和峰峰值的测量和显示，在数码管上显示了频率值，在OLED上显示了频率值和峰峰值以及峰峰值条形图。

1. 数码管显示

• 实时显示频率值
• 支持Hz/kHz自动切换

因为只有两段数码管，所以只显示两位，右下角的dp点代表kHz。

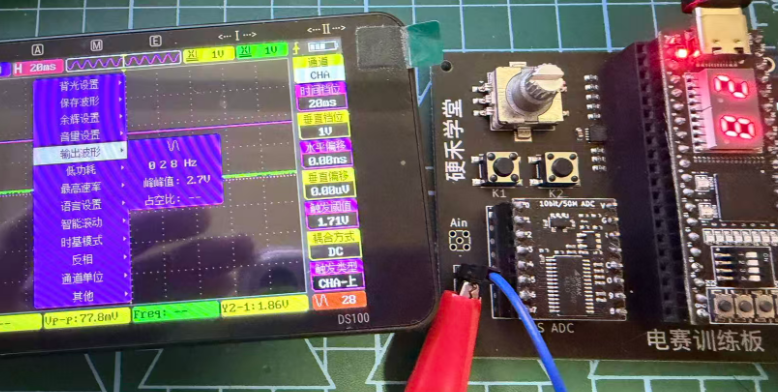

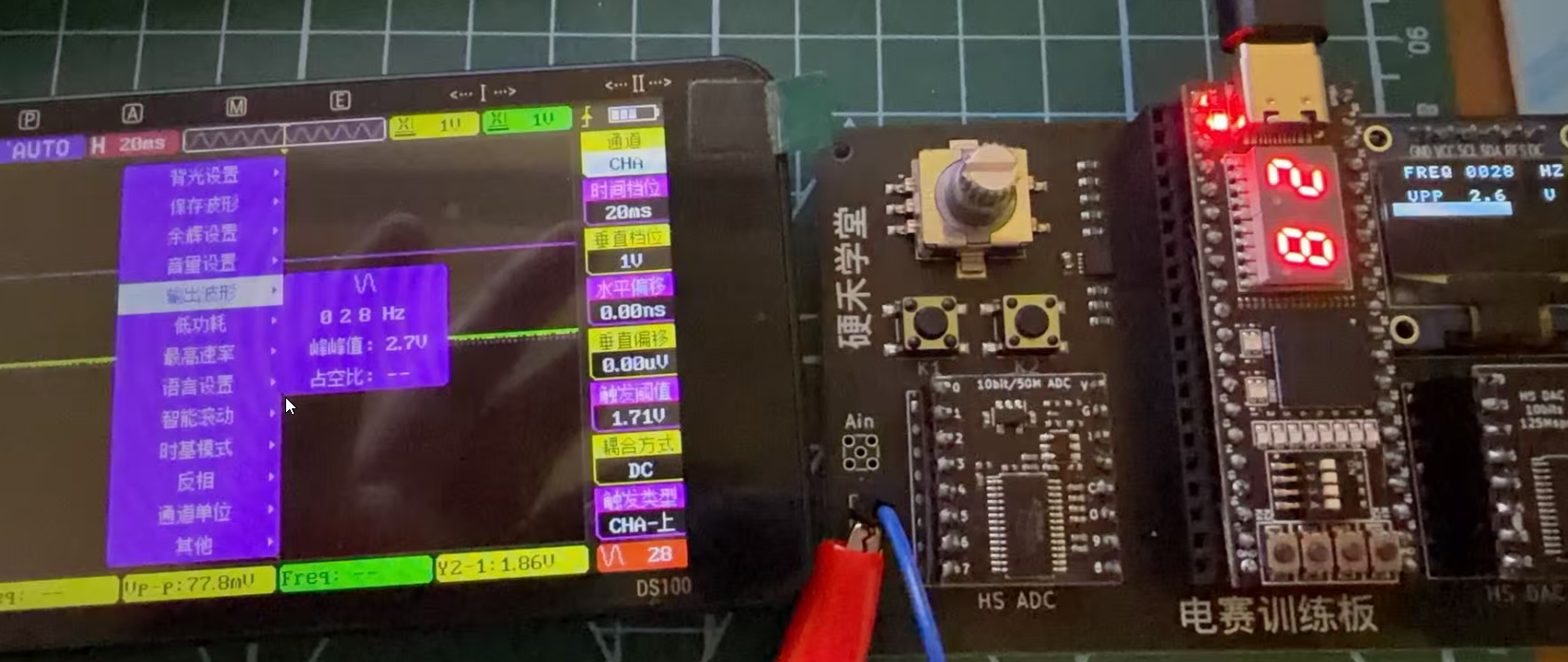

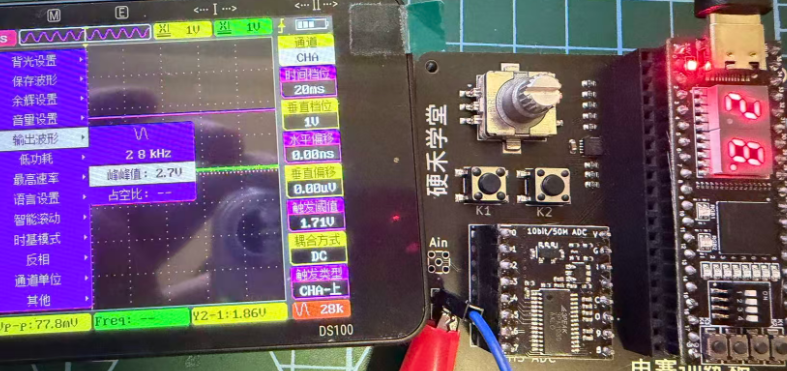

下面分别是28Hz 和 28kHz 的图

2. OLED显示

显示内容包括：

• 当前频率值
• 峰峰值（Vpp）
• 条形图（幅度可视化）

注：因为没有使用除法，使用乘法+移位代替除法节省资源，所以计算的vpp有误差

第一行显示频率，第二行空行，第三行显示峰峰值，第四行显示峰峰值的条形图，为了方便计算，只显示范围0~4V（共40个点，每个点对应3列，共120列）

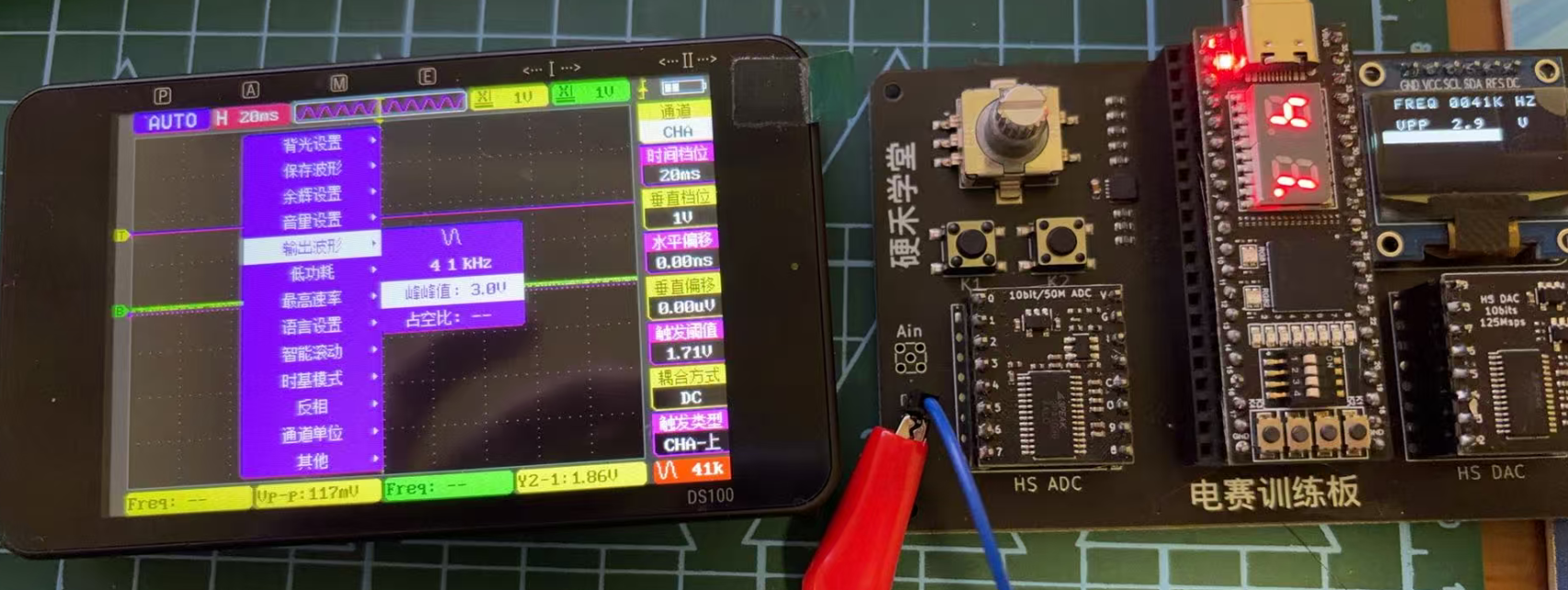

下面是28Hz 2.7v 时 OLED 显示

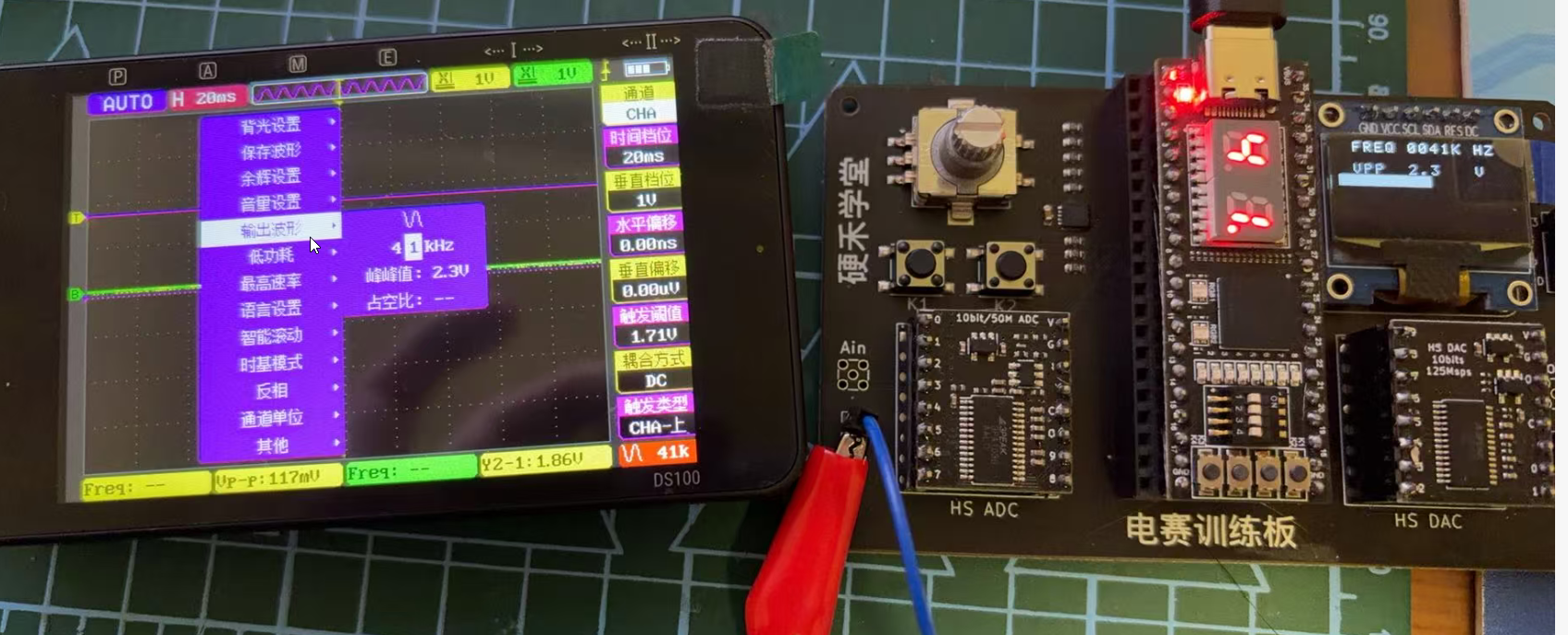

下面是 41kHz 2.3v时 OLED 显示

vpp改为3.0v时，在oled上vpp和条形图的显示

四、项目难点与解决方法

1. FPGA资源不足问题（核心难点）

问题：

• 初期设计中逻辑资源使用达到 100%+
• 超出MAX10（10M02）可用资源

原因分析：优化了很多大数组和OLED使用资源，但是还是超出逻辑资源，最后发现是之前调试adc时加入了仿真，占用了很大的逻辑资源。

解决方法：

• 移除仿真相关逻辑
• 精简不必要模块
• 优化逻辑结构

结果：

• 资源占用从 101% 降至约 50%

2. 频率测量稳定性

问题：

• 噪声导致误触发

解决：

• 引入阈值+滞回
• 边沿检测稳定化

五、心得体会

一开始没有做完整规划，导致后期时间比较紧张，很多内容是在临近截止时集中完成的，也带来了一些遗留问题（例如占空比未实现）。

但从另一个角度看，这也是参加这类活动的意义所在：

• 平时工作较忙，很难系统性学习
• 通过这种有“deadline”的项目，反而能强制自己投入时间
• 在有限时间内完成一个完整系统，比零散学习更有价值

技术上的收获包括：

• FPGA完整项目流程（设计 → 仿真 → 下载）
• ADC数据处理与数字信号分析
• OLED显示驱动实现
• 资源优化与工程取舍

后续如果继续优化，本项目还可以扩展：

• 占空比测量
• FFT频谱分析

六、总结

本项目基于FPGA实现了一个基础但完整的数字测量系统，涵盖了：

• 高速采样（ADC）
• 数字信号处理
• 显示系统设计
• FPGA资源优化

虽然功能未完全覆盖任务要求，但核心目标已实现，系统具备良好的扩展性。
