基于FPGA的信号测量与显示系统项目总结报告

一、所选任务介绍

本项目所选任务为数字系统综合设计类课题，具体题目为基于FPGA的信号测量与显示系统。任务要求以可编程逻辑器件为核心，设计并实现一套能够对周期性模拟信号进行实时采集、参数提取与可视化显示的嵌入式系统。系统需具备以下基本功能：

1. 对外部输入的模拟信号进行采集，提取频率、幅值（电压）和占空比等关键参数；
2. 内置信号源，支持在无外部信号输入时进行自测；
3. 通过交互界面允许用户调节测量量程和切换工作模式；
4. 将所有测量结果以数字、图形等多种形式实时显示于屏幕。

该任务综合考查了数字逻辑设计、硬件描述语言编程、接口时序控制以及资源约束优化等多方面能力，具有较强的工程实践价值。

二、项目整体介绍

本系统以Intel MAX10系列FPGA芯片（型号10M02SCM153C8G）为核心控制器，采用Verilog硬件描述语言进行全数字化设计。系统工作时钟由片内振荡器提供，经8分频后约为10MHz，可用逻辑资源为2304个逻辑单元（LE）、144个逻辑阵列块（LAB）以及11块M9K嵌入式存储块。

系统支持两种工作模式：

• 测量模式：通过外部ADC芯片（3PA1030）对0~2V范围内的模拟信号进行实时采样，经FPGA内部算法计算后得到频率、峰峰值电压及占空比，显示于OLED屏幕；
• 自测模式：调用内部DDS（直接数字频率合成）波形发生器产生已知频率的方波信号，经由相同的信号处理链路完成测量与显示，便于系统验证和调试。

用户通过一个旋转编码器和两个按键与系统交互，实现量程调节、模式切换和帮助页面翻阅等操作。所有测量结果通过一块0.96寸128×64像素OLED屏幕实时呈现，界面包含数字读数、动态条形图、中文模式标识及多级帮助系统。

整个工程代码量约750行Verilog，使用Quartus Prime 18.1 Lite Edition完成综合、布局布线和下载。

三、硬件介绍

3.1 FPGA开发板

核心芯片为Intel MAX10系列的10M02SCM153C8G，采用153引脚MBGA封装。该芯片内含2304个自适应逻辑模块（ALM）等效逻辑单元、约101Kbits的M9K嵌入式块RAM，以及片内ADC和振荡器资源。其最大特点是支持单芯片配置存储，上电即可自动加载程序，无需外部配置芯片，适合小型化设计。

3.2 OLED显示模块

采用0.96寸单色OLED显示屏，分辨率为128×64像素，驱动芯片为SSD1306，通过SPI接口与FPGA通信。OLED具有自发光特性，对比度高，在弱光环境下显示效果尤为清晰，功耗低，响应速度快，适合嵌入式实时显示场景。

3.3 外部ADC芯片（3PA1030）

3PA1030是一款10位串行输出模数转换芯片，支持0~2V单端模拟输入，采用SPI兼容串行接口将转换结果输出至FPGA。其10位分辨率对应1024个量化级别，在0~2V量程下理论分辨率约为1.95mV/LSB，满足本系统对幅值测量精度的需求。

3.4 旋转编码器

旋转编码器通过A、B两相正交信号输出旋转方向和步进量，用于调节频率测量量程。FPGA通过判断A、B相的先后跳变顺序确定旋转方向，每次有效旋转触发一次量程档位切换。

3.5 按键

系统配备两个独立按键，分别承担模式切换和帮助页面翻阅功能。所有按键均在FPGA内部进行软件消抖处理，消抖时间约为20ms，有效避免机械抖动导致的误触发。

四、方案框图说明与设计思路

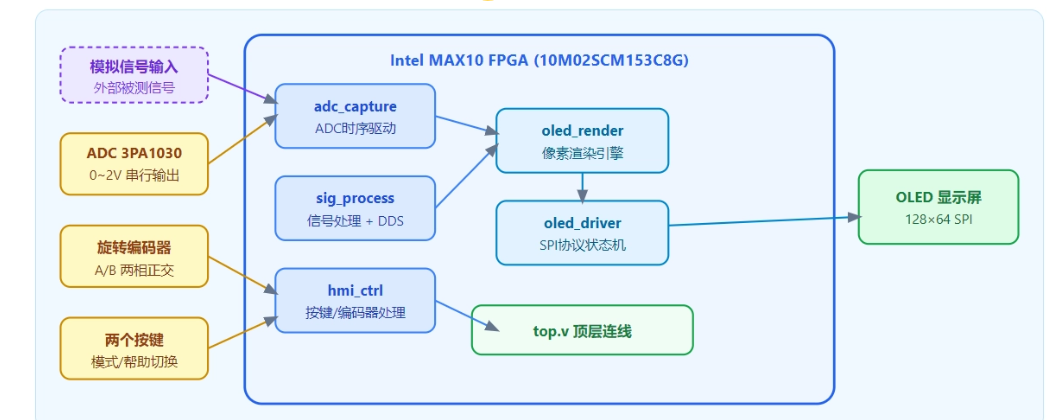

系统的整体设计思路是模块化分层设计。最底层为硬件接口层，负责与外部芯片的时序通信；中间层为信号处理层，完成数据的算法运算；最上层为显示与交互层，负责结果呈现和用户输入响应。各层模块之间通过寄存器接口传递数据，解耦合度高，便于独立调试。

设计初期，将整个系统划分为五个独立Verilog模块，各模块功能单一、接口明确，在顶层模块（top.v）中进行统一例化和连线。信号的采集、处理、显示形成一条完整的数据流水线，各模块并行运行，互不阻塞。

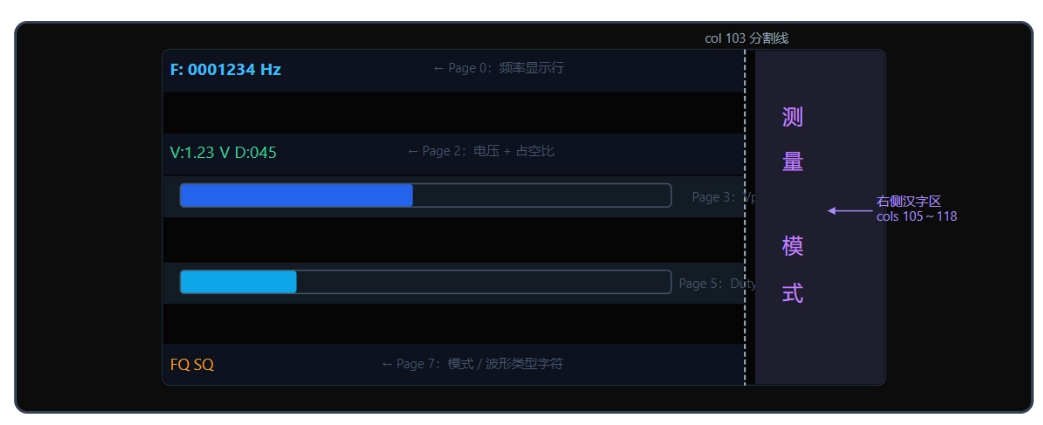

OLED的显示被划分为左侧主内容区（0~102列）和右侧模式标识区（105~118列），中间以一条1像素竖线分隔。左侧按8页（每页8行像素）组织显示内容，包括频率数字、电压与占空比读数、两条动态条形图以及模式字符行。右侧固定显示当前工作模式的中文名称（测量模式 / 自测模式 / 帮助模式），采用14×14像素汉字点阵。

五、开发工具、编程语言、软件流程图及关键代码介绍

5.1 开发工具与编程语言

• 开发工具：Quartus Prime 18.1.0 Lite Edition，用于综合、布局布线、时序分析及FPGA下载；
• 辅助工具：Python（Pillow库）用于离线生成汉字点阵hex文件；VSCode用于代码编辑；
• 编程语言：Verilog HDL（IEEE 1364-2001标准）；
• 下载方式：USB-Blaster JTAG接口，使用quartus_pgm命令行工具完成SOF文件下载。

5.2 软件模块介绍

（1）adc_capture 模块 负责产生3PA1030 ADC所需的片选信号、采样时钟和串行数据接收时序。内部采用计数器分频产生1MHz左右的ADC时钟，按照芯片手册的SPI时序逐位接收10位转换结果，拼接后输出给信号处理模块。核心设计点是严格的建立/保持时间对齐。

（2）sig_process 模块 该模块是系统的算法核心，包含三条并行处理路径：频率测量采用等精度测量法，通过计数标准时钟周期数和信号周期数后做比值运算；幅值提取通过维护一个刷新窗口内的最大/最小采样值，计算峰峰值后换算为电压（mV）；占空比计算通过统计高电平持续时间占完整周期的比例得出百分比。模块内还集成了一个32位相位累加器结构的DDS发生器，通过lpm_mult IP核实现频率字与相位的乘积运算，输出方波作为自测模式的信号源。

（3）hmi_ctrl 模块 管理所有人机交互逻辑。按键消抖采用计数器滤波，稳定时间约20ms。编码器解码通过检测A相上升沿时B相的电平状态判断旋转方向。模式切换和量程调节通过内部状态寄存器维护，共支持5档量程（对应不同频率测量上限）和3种工作模式（测量/自测/帮助）。

（4）oled_driver 模块 实现SSD1306驱动芯片的SPI通信协议，内部状态机依次完成上电初始化序列（约20条配置命令）和循环刷新流程（8页×128列字节逐一发送）。初始化完成后输出oled_init_done信号，触发渲染模块开始工作。

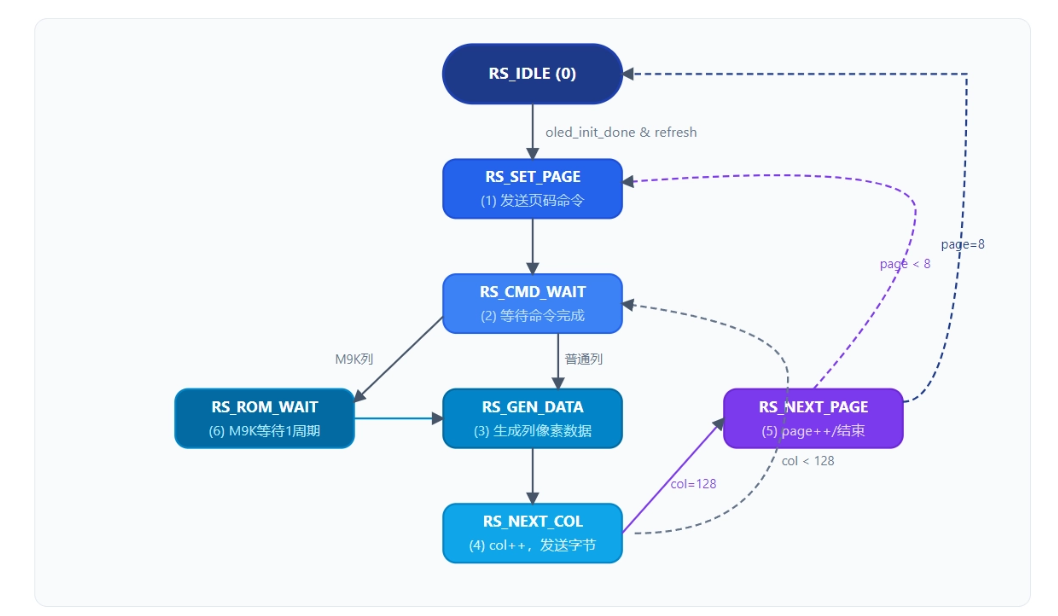

（5）oled_render 模块 像素数据的生成引擎，采用7状态状态机（RS_IDLE、RS_SET_PAGE、RS_CMD_WAIT、RS_GEN_DATA、RS_NEXT_COL、RS_NEXT_PAGE、RS_ROM_WAIT）驱动逐列像素计算。

频率等数值的十进制转换采用共享串行BCD转换器，每次刷新触发时依次对频率（24位）、电压（11位）、占空比（7位）各执行一轮24周期的移位加3算法，结果寄存后供渲染使用。汉字显示通过预先将54个字模（每字14×14像素）以Intel Hex格式存储，在综合时通过$readmemh指令加载至M9K块RAM，渲染时按地址索引读取。

六、功能展示及说明

【帮助模式oled】

系统在实际运行中，OLED左侧主区实时更新频率（Hz）、电压（V，精度至小数点后两位）和占空比（%）的数字读数，并同步更新两条长度随测量值变化的动态条形图。右侧汉字区域根据当前模式显示对应中文标识。进入帮助模式后，全屏切换为5级功能说明页，用户通过按键翻页浏览。编码器旋转时，频率量程实时切换，屏幕显示内容平滑过渡，响应延迟约200ms（受刷新定时器控制）。整体功能完整，显示清晰，交互稳定。

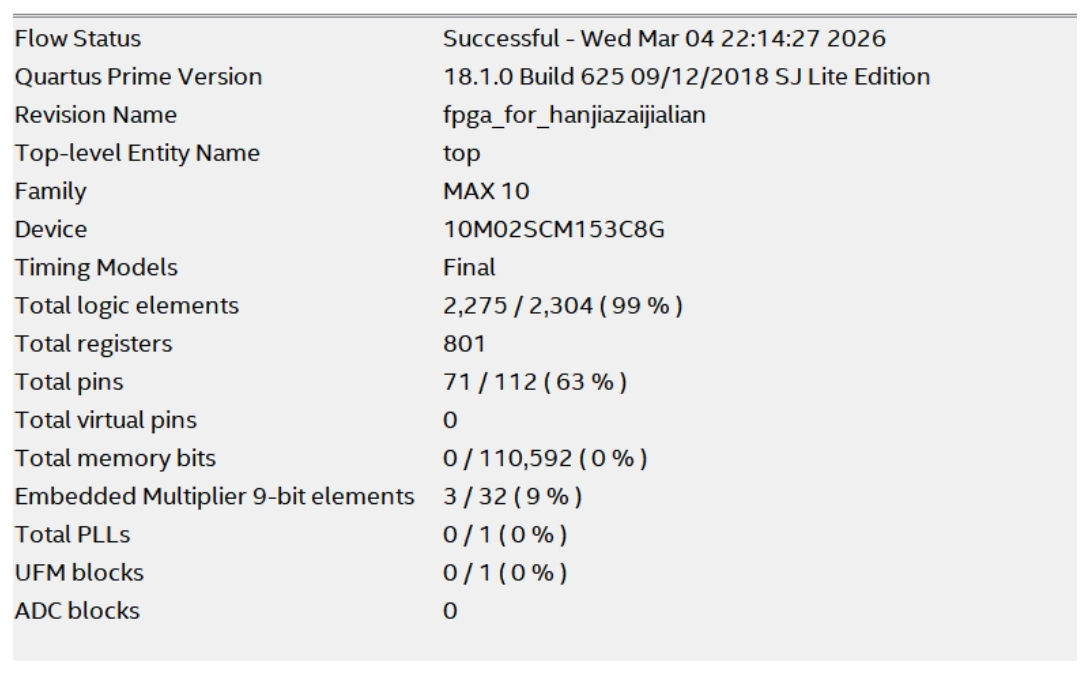

fpga资源占用报告

七、遇到的难题及解决方法

7.1 逻辑资源（LE）溢出问题

问题描述： 在实现OLED汉字显示功能时，最初计划将全部54个汉字（共756个14像素列，每列16位）的字模数据以组合逻辑case语句的形式写入Verilog代码中。综合后发现，760个case分支产生了大量纯组合逻辑，导致LE用量猛增至2431个，超出芯片上限2304个，布局布线失败。

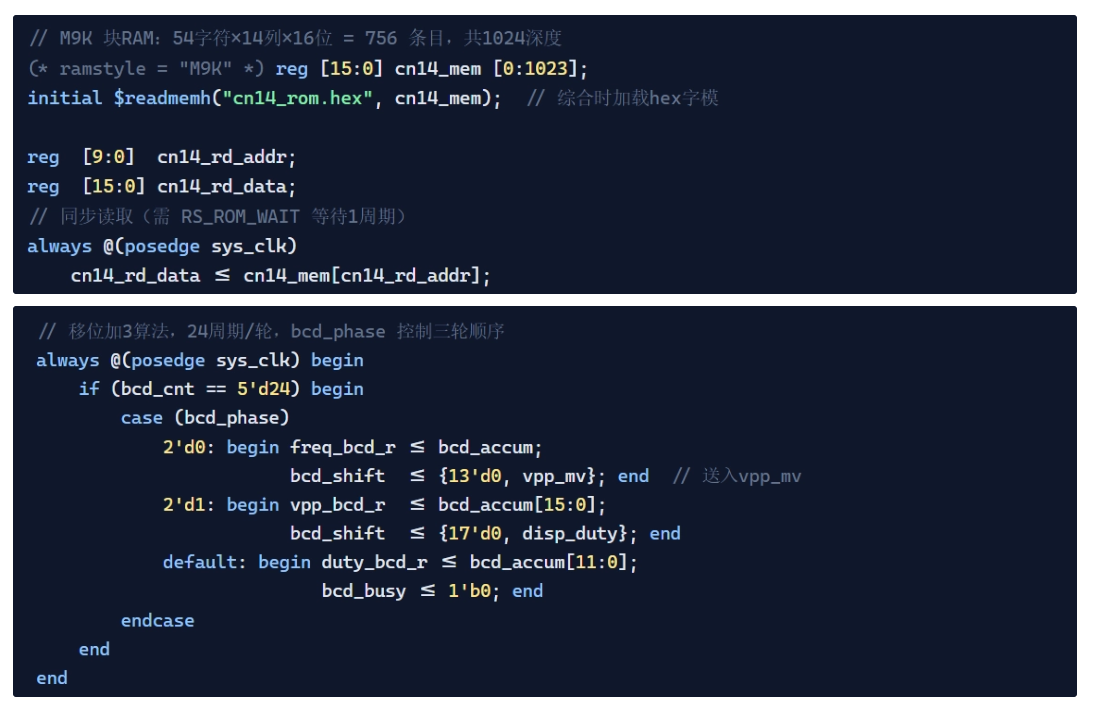

解决过程： 分析可知，大规模查找表型数据映射正是M9K嵌入式块RAM的适用场景。将all字模数据预先通过Python脚本（调用Pillow库渲染SimHei字体）生成标准Intel Hex格式文件（cn14_rom.hex），然后在Verilog中声明一个1024深度×16位宽的reg数组，添加(* ramstyle = "M9K" *)综合属性约束其映射至M9K，并使用initial $readmemh("cn14_rom.hex", cn14_mem)在综合阶段完成数据初始化。此方案将汉字字模的存储从纯组合LE彻底迁移至M9K，LE用量回落至合法范围，同时读取速度也不受影响。

7.2 M9K同步读取时序问题

问题描述： M9K块RAM为同步读取模式：在某一时钟上升沿给出地址，输出数据需等到下一个时钟上升沿才稳定有效。在原始状态机中，渲染逻辑在RS_GEN_DATA状态同时计算地址并使用数据，导致M9K输出的数据实际上是上一周期地址对应的内容，汉字像素出现系统性错位（整体偏移一列）。

解决过程： 在RS_GEN_DATA之前插入专用等待状态RS_ROM_WAIT，该状态仅完成地址的组合逻辑输出，不产生任何像素数据，状态机在此停留一个时钟周期后跳转至RS_GEN_DATA，此时M9K输出已稳定。该修改仅增加每列约1个时钟周期的延迟，对整体刷新速率几乎无影响，但彻底解决了像素错位问题。

7.3 BCD转换与LE资源的平衡问题

问题描述： 系统需要将频率（24位二进制）、电压（11位）、占空比（7位）三个数值转换为BCD码后显示。初期考虑到串行BCD（移位加3算法）每轮需要24个时钟周期、三轮共72周期，一度改为纯组合逻辑实现（通过多级数值比较链直接得出各BCD位）。但综合后发现，组合BCD的比较链（特别是十分位/百分位的0~9档比较）消耗了大量LE，总用量达到2395个，再次触碰上限。

解决过程： 回归串行BCD方案，但同步进行其他部位的资源压缩：将刷新计时器(refresh_timer)位宽从24位降至21位（计数上限约200万，21位即已足够），节省出约3个多余寄存器所占用的LAB资源，最终使总用量降至144 LABs以内，在资源临界状态下成功完成布局布线。

7.4 Verilog语法限制导致的综合错误

问题描述： 在计算右侧汉字区域的列偏移量时，初始写法为(col_idx - 8'd105)[3:0]，即对运算表达式直接进行位选操作。综合工具报错，提示Verilog-2001标准不允许对表达式结果直接做位域选择。

解决过程： 引入一个中间wire变量：

wire [3:0] rz_sub_col = col_idx[3:0] - 4'd9;

利用位宽自动截断特性，等效实现原本的列偏移计算，同时满足Verilog语法规范，综合通过。

八、心得体会

通过本次项目的完整设计周期，从方案构思到代码实现，再到硬件调试和最终演示，积累了诸多宝贵的工程实践经验。

首先，深刻认识到资源约束是FPGA设计区别于软件编程的核心挑战。在LE严重不足的情况下，每一个设计决策——无论是ROM的实现方式、BCD转换算法的选择，还是计时器的位宽设置——都需要在功能正确性和资源消耗之间仔细权衡。这种"寸土必争"的思维方式是FPGA工程师必须具备的基本素养。

其次，分模块设计与先单元测试后系统联调的开发流程极大提升了效率。各模块接口清晰，功能单一，使得问题定位和修改都相对容易，避免了"牵一发而动全身"的困境。

第三，深入阅读数据手册是解决接口时序问题的根本方法。M9K的同步读延迟、ADC的SPI时序、OLED的初始化序列，这些问题最终都是回到芯片手册中寻找到了准确答案，而非依赖猜测或试错。

最后，本次项目也让我认识到系统设计实际上是一个持续迭代优化的过程。初始方案往往并不完美，在综合反馈、测试现象和资源报告的驱动下，不断调整和改进方案，才能最终得到一个可落地的可靠设计。这种工程化的思维方式将对今后的学习和工作产生持久的影响。
