基于XIAO ESP32S3 Sense的智能门禁系统
一、项目介绍
本项目是一个基于XIAO ESP32S3 Sense开发板的智能门禁系统，通过Edge Impulse平台训练的对象检测模型识别特定玩偶，结合超声波传感器、舵机、WS2812灯带和OLED显示屏，实现了一个完整的智能身份验证系统。系统能够自动检测人员靠近，进行玩偶识别验证，并根据验证结果控制门锁状态，具有休眠、唤醒、成功验证和失败处理等多种工作模式。
二、硬件介绍
主要硬件组件：
1. XIAO ESP32S3 Sense开发板：核心控制器，集成Wi-Fi/蓝牙功能和摄像头接口
2. OV2640图像传感器：用于采集图像，进行玩偶识别
3. CS100A超声波传感器：检测人员靠近，触发系统唤醒
触发引脚：D3
回波引脚：D2
4. SG90舵机：模拟门锁开关
控制引脚：D0
5. WS2812 RGB灯带：显示系统状态（10个LED）
数据引脚：D1
6. OLED显示屏（SSD1306）：显示系统状态信息
I2C地址：0x3c
SDA引脚：D4
SCL引脚：D5
三、方案框图与设计思路

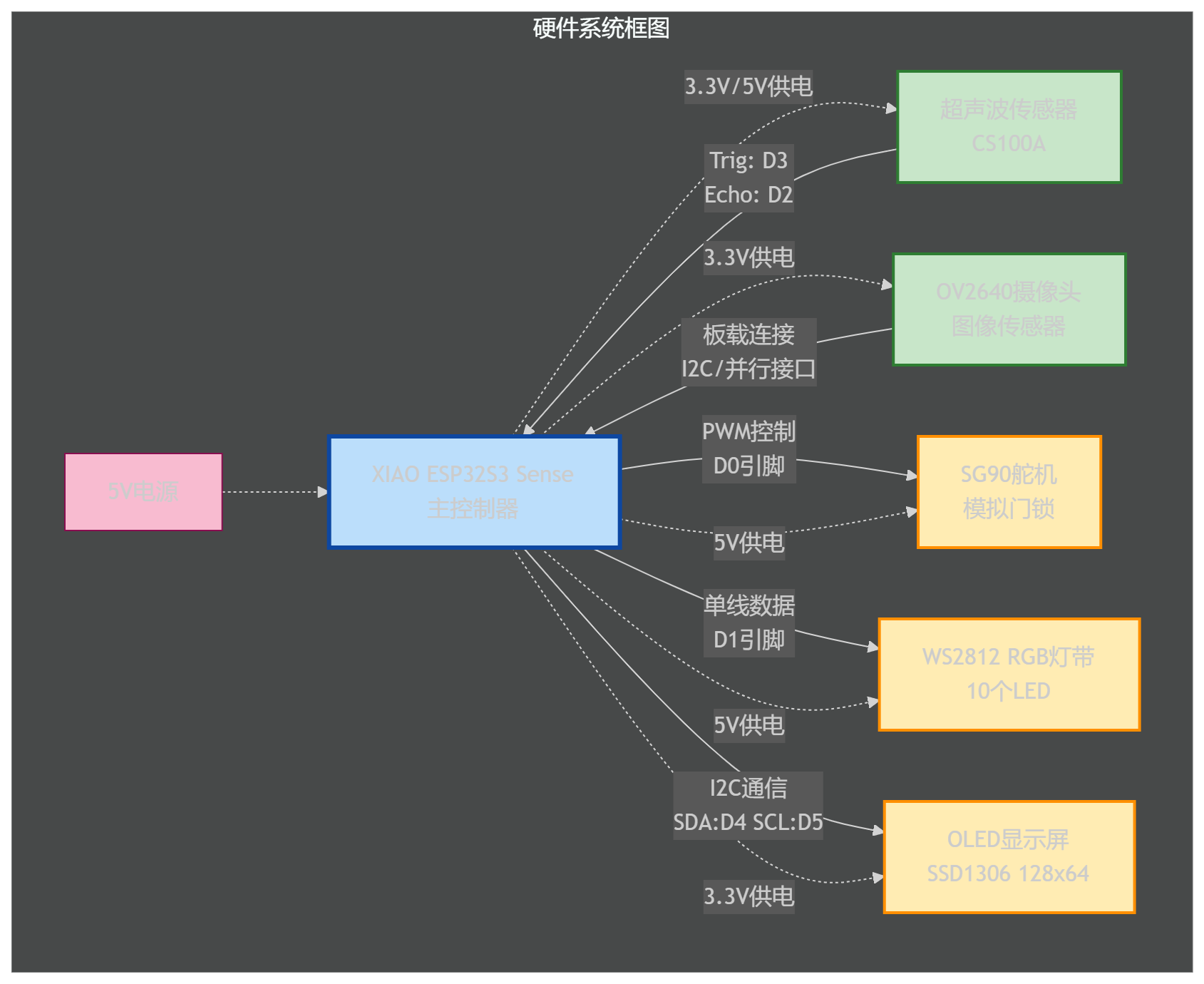

系统框图：
设计思路：
1. 状态机设计：系统采用4种工作模式（0-休眠，1-捕获，2-成功，3-失败）
2. 低功耗设计：默认休眠状态，所有外设关闭
3. 智能唤醒：超声波传感器检测到人员靠近（<35cm）自动唤醒
4. 视觉验证：使用Edge Impulse训练的玩偶识别模型进行身份验证
5. 多模态反馈：通过LED、屏幕、舵机提供丰富的状态反馈
四、软件开发环境与流程图
开发环境：
编程语言：Arduino C++
开发平台：Arduino IDE
AI平台：Edge Impulse（模型训练与导出）
核心库：
Edge Impulse SDK
ESP32 Camera库
Adafruit_NeoPixel库
SSD1306Wire库
ESP32Servo库

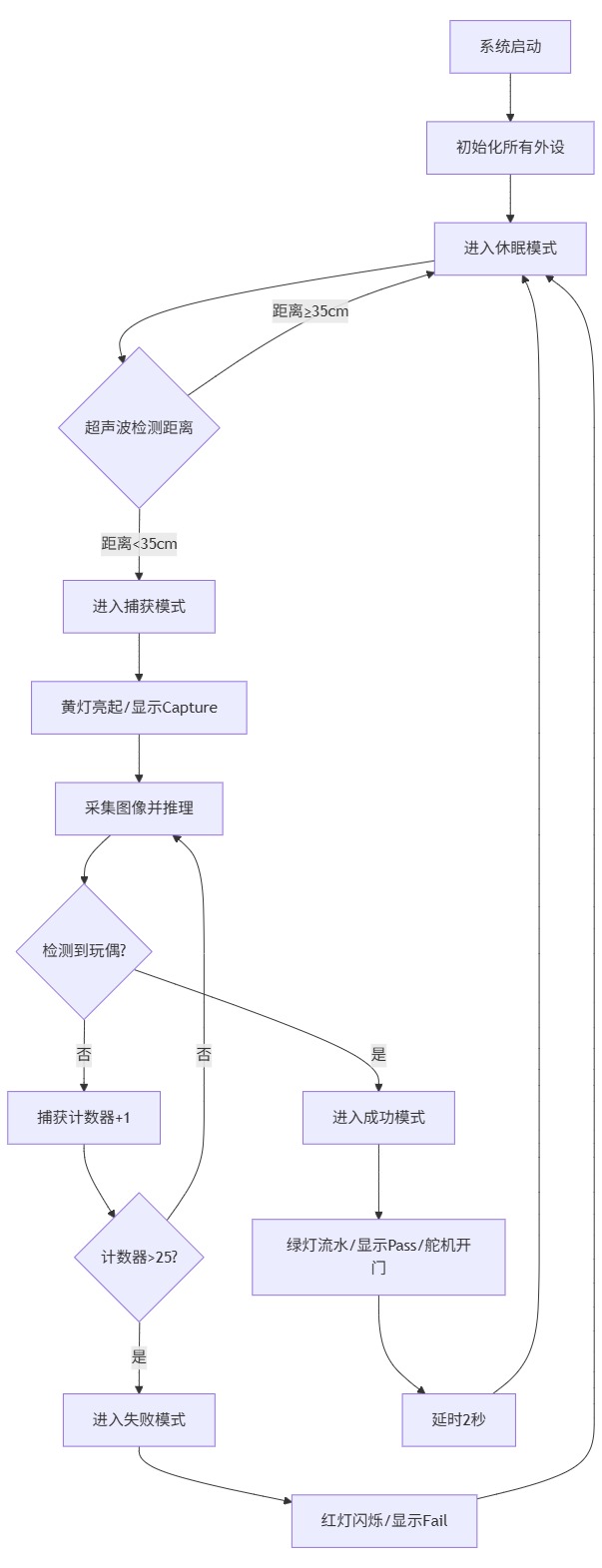

软件流程图：
关键代码介绍：
1. 距离测量函数：
float measureDistance() {
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
unsigned long duration = pulseIn(echoPin, HIGH, measurementTimeout);
if (duration == 0) return -1.0;
if (duration < 10) return -2.0;
float distance_cm = duration * soundSpeed_cm_per_us / 2.0;
return distance_cm;
}
2. LED状态显示函数：
void showPixel(int color) {
switch (color) {
case 0: // 熄灭
pixels.setPixelColor(0, pixels.Color(0, 0, 0));
break;
case 1: // 黄色（唤醒）
pixels.setPixelColor(0, pixels.Color(5, 8, 0));
break;
case 2: // 绿色流水（成功）
// 流水灯效果实现
break;
case 3: // 红色闪烁（失败）
// 闪烁效果实现
break;
}
pixels.show();
}
3. 主状态机逻辑：
if(workmode == 0) { // 休眠模式
display.clear();
pixels.clear();
myservo.write(0);
} else if(workmode == 1) { // 捕获模式
showPixel(1);
display.drawString(0, 24, "Capturing");
cnt_capture++;
if(cnt_capture > 25) workmode = 3; // 超时失败
if(detect_Result == 1) workmode = 2; // 检测成功
}
五、功能展示与说明

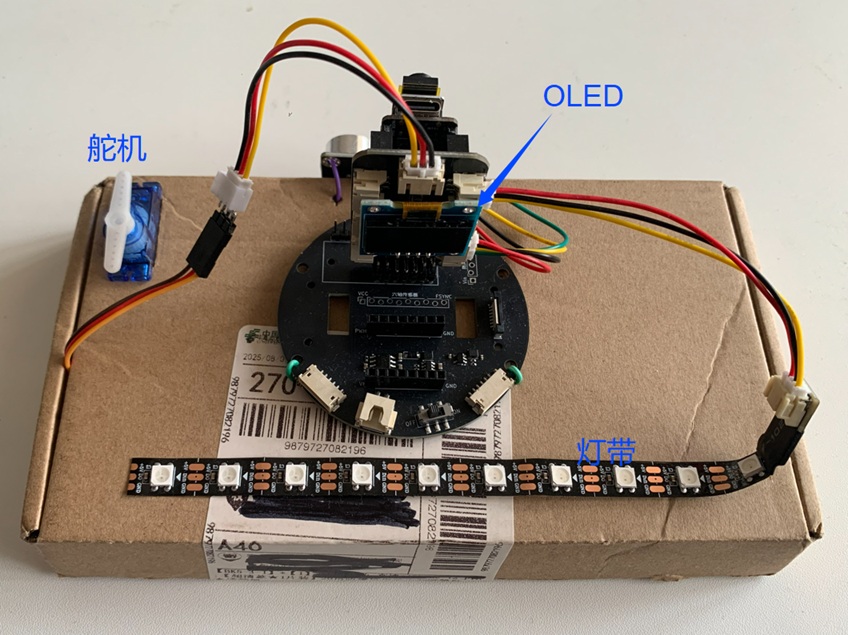

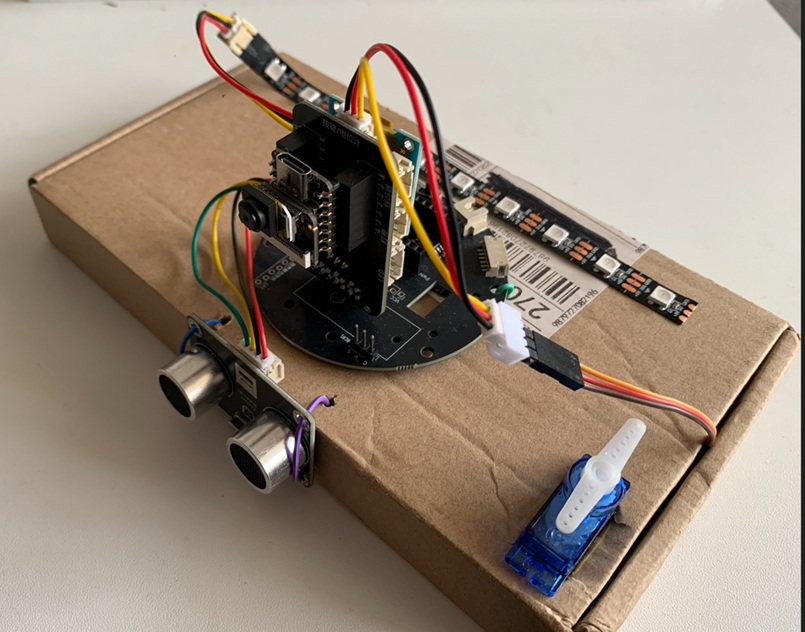

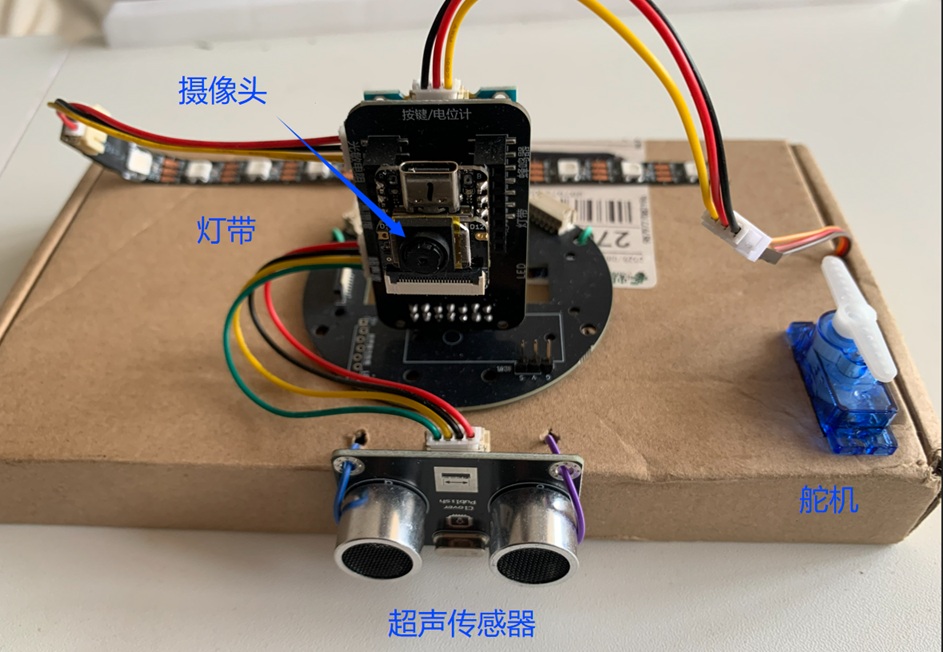

实物连接图：
状态展示：
1. 休眠状态：
LED：全部熄灭
屏幕：关闭
舵机：0°（关门）

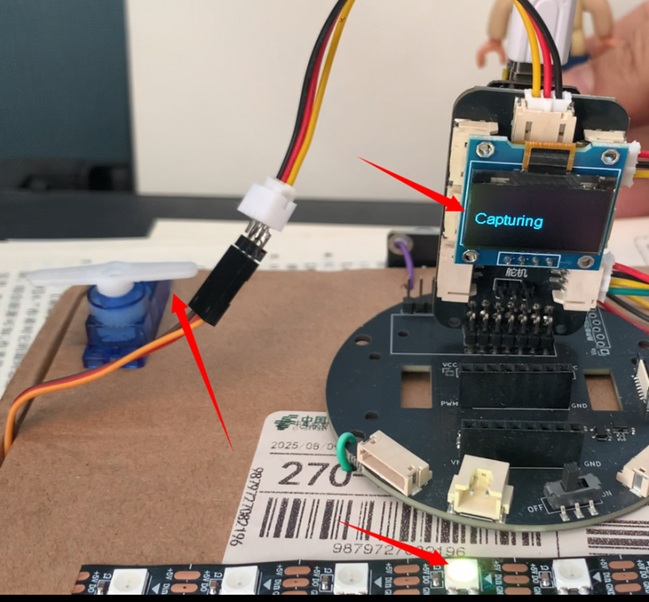

2. 唤醒状态（检测到人员）：
LED：黄色常亮
屏幕：显示"Capturing"
开始图像采集

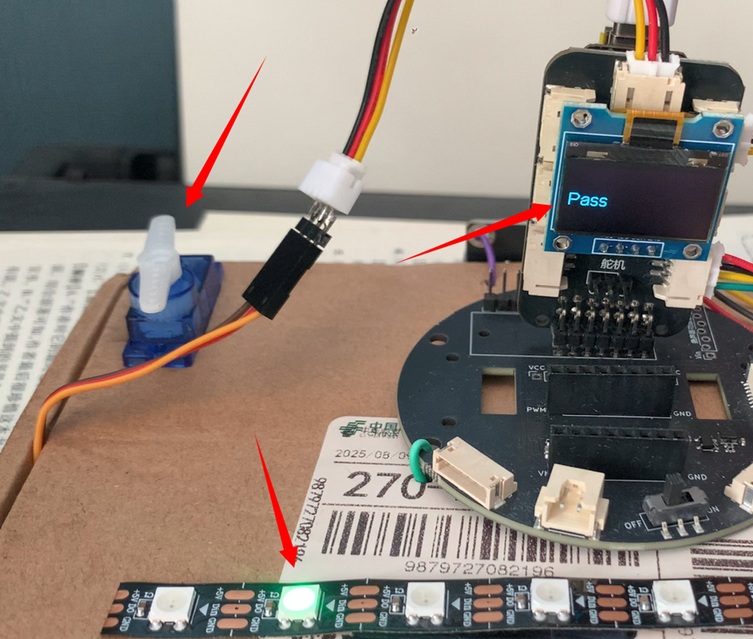

3. 验证成功：
LED：绿色流水灯效果
屏幕：显示"Pass"
舵机：180°（开门）
2秒后返回休眠

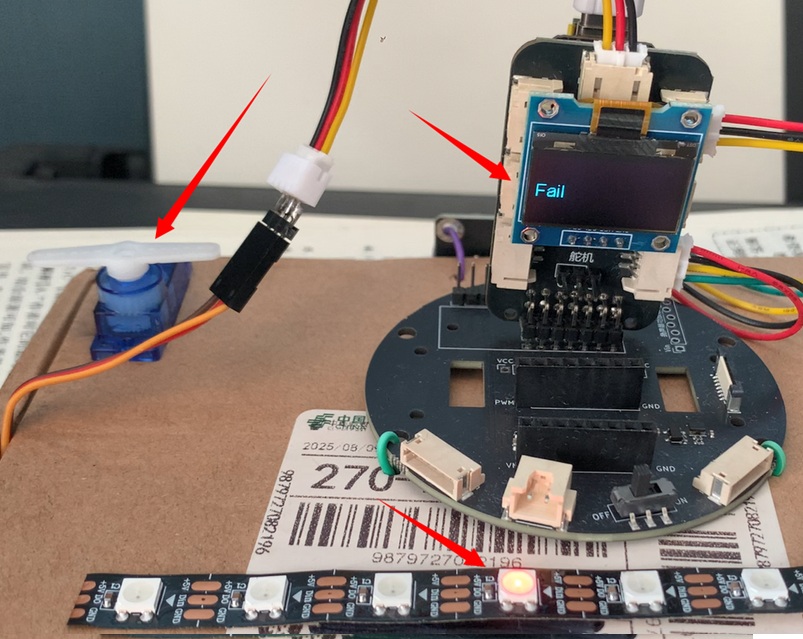

4. 验证失败：
LED：红色闪烁3次
屏幕：显示"Fail"
舵机：保持0°（关门）
2秒后返回休眠
六、项目难题与解决方法
难题1：摄像头初始化失败
问题：ESP32S3与OV3660摄像头通信未能驱动，
解决：
1.检查摄像头引脚定义，确保与硬件匹配
2.使用OV2640可以正常工作
难题2：超声波传感器误触发
问题：检测区域周边不规则导致误检测，系统频繁唤醒
解决：
1.设置合理的距离阈值（35cm）
2.添加软件滤波，连续多次检测确认
3.设置超时机制（25ms）
4.添加无效脉冲检测（<10μs）
难题3：Edge Impulse模型部署
问题：检测速度比较慢，检测准确度不高
解决：
1.
1.修改图像预处理函数，适配摄像头输出格式
2.训练图片数量过少，使用增加到50张应该会好些
七、心得体会
通过本项目，我获得了以下收获：
1. 端侧AI应用开发经验：掌握了Edge Impulse平台的使用，了解了从数据采集、模型训练到嵌入式部署的全流程。深刻体会到在资源受限的嵌入式设备上运行AI模型的挑战与优化方法。
2. 多传感器融合技术：学会了如何协调摄像头、超声波、舵机、LED等多种外设，实现复杂的交互逻辑。状态机设计模式在处理多模态输入输出时表现出色。
3. 嵌入式系统调试技巧：通过解决摄像头初始化、超声波干扰、内存分配等问题，积累了丰富的调试经验。串口日志、状态指示灯、分段测试等方法非常有效。
4. 硬件集成能力：从原理图理解到实际接线，从库函数调用到底层寄存器配置，全面提升了硬件集成能力。特别注意到电源稳定性和信号完整性对系统可靠性的影响。
5. 项目管理经验：按照需求分析、方案设计、编码实现、调试优化的流程完成项目，培养了完整的工程思维。文档编写和代码注释的重要性在实践中得到验证。
本项目不仅实现了技术目标，更重要的是培养了解决复杂问题的能力。未来可以考虑增加更多功能，如Wi-Fi远程监控、多用户管理、低功耗优化等，使系统更加完善实用。
