一、所选项目与任务

使用人工智能人工智能硬件实验套件平台设计端侧ai智能门禁与报警系统，要求如下：
1. 训练一个支持人脸比对的轻量化模型，至少应该存储3个用户的数据。人脸图像识别可使用Edge Impulse或其他平台训练相关模型。
2. 训练一个语音识别模型，基于口令关键词来检测，作为智能门禁的第二验证方式。语音识别可使用Edge Impulse或其他平台训练相关模型。
3. 超声波传感器检测有人靠近后自动唤醒系统，进入身份验证流程，此时设备现象至少应当出现，三色LED从全熄灭转为黄灯亮起，OLED屏幕显示“正在采集”，启动摄像头采集。
4. 当人脸识别通过时，三色LED闪烁3次后，进入语音关键词识别，OLED屏幕显示“正在识别”，当关键词识别正确后，驱动伺服电机旋转一定角度代表开锁，并在 OLED 显示“验证通过”；在超声波传感器检测到无人后，5秒内关门。若在进入语音 识别的20秒内未识别到关键词，回退到人脸识别。
5. 若超声波传感器检测2分钟内均有人靠近，且在2分钟未通过一次验证，则三色 LED 变红，并记录失败日志。
6. 四按键用于用户删除、查看日志。

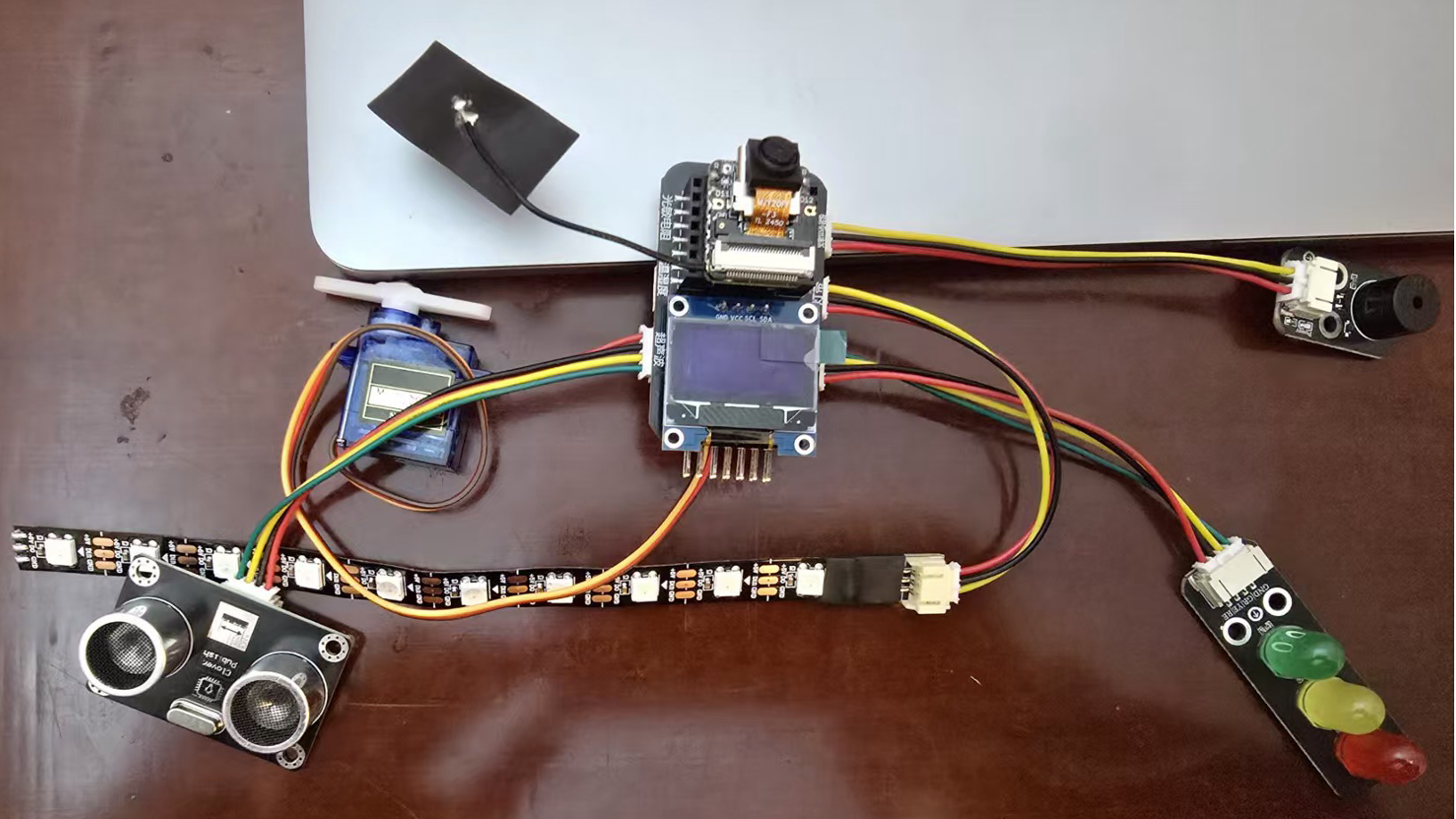

二、所用硬件简介

1. ESP32‑S3 Sense：主控板，内置 PSRAM，具备摄像头与 PDM 麦克风，适合端侧 AI 推理。
2. 超声波传感器：用于检测前方是否有人靠近，触发验证流程。
3. OLED 显示屏：用于显示系统状态（待机、采集、识别、验证通过、报警等）。
4. 三色 LED：用于状态指示（黄灯采集/识别，绿灯通过，红灯报警等）。
5. SG90 舵机：模拟门锁开关动作。
6. 按键模块：用于查看日志和删除日志。
7. 摄像头与麦克风：用于人脸识别与语音关键词识别的数据采集与推理。

三、方案框图与项目设计思路

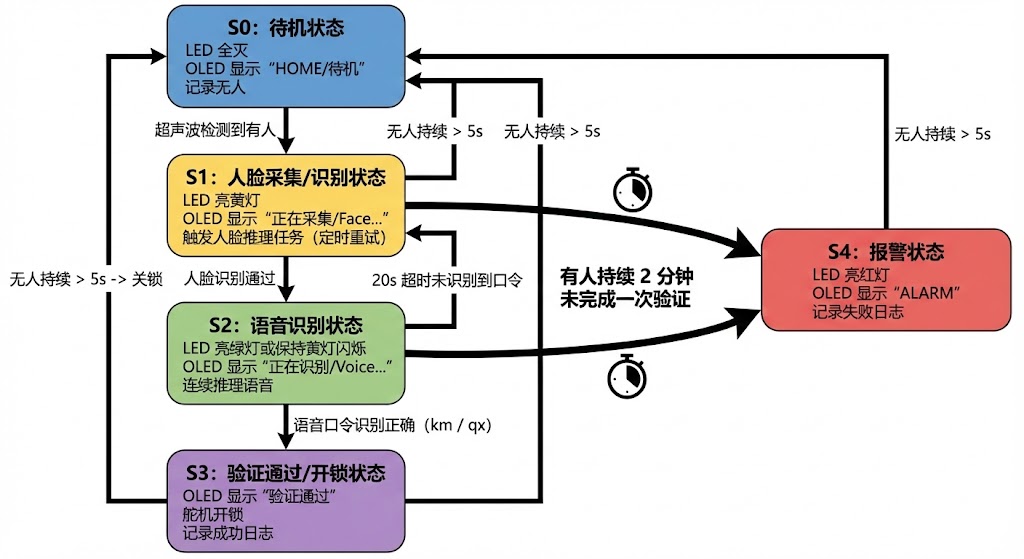

1.方案框图

系统从“感知→识别→决策→执行→记录”依次展开：

其代码实现主要基于rtos系统的5个任务，由主控任务调度其余4个任务（人脸、语音、ui、超声波）。

2.设计思路

门禁流程天然是“阶段性”的，因此用状态机管理最清晰，根据要求，有如下五种状态：IDLE：待机、FACE：人脸识别、VOICE：语音识别、UNLOCKED：开锁等待、ALARM：报警。

但是考虑到人脸/语音推理耗时相对较长（数十ms级别），若放在主循环会卡死 UI 和传感器。人脸/语音推理耗时相对较长，若放在主循环会卡死 UI 和传感器。因此考虑rtos系统，多任务并行，避免阻塞：超声波传感器采集持续运行、人脸/语音在触发时运行（节省mcu资源）、OLED/LED/UI 更新始终可响应、控制任务只做逻辑判断。

人脸识别与语音识别模型均通过 Edge Impulse 完成训练。此外，我关注了训练与部署一致性。人脸识别和语音识别的训练采集方式与推理采集方式一致，都使用板载的麦克风、 PDM 麦克风采样，有利于实际使用时的识别。

系统按功能划分为独立模块：face_model 负责人脸推理、voice_model 负责语音推理、ultrasonic 负责超声波距离检测、OLED_Wrapper 负责OLED界面显示、led 负责指示灯、myservo 负责舵机执行、log_manager 负责日志、button 负责按键输入。这种模块化方式使得逻辑清晰、耦合度低，便于管理。

由于供电设计有误，按键模块使用USB供电则会出现最左边的两个按键ADC输入值同为4095，为了提高按键的利用率，使用按键状态机赋予每个按键长按、短按的功能。

 四、调试软件及使用的编程语言

PlatformIO + VS Code作为主要开发环境，C++ 为核心语言。

程序流程图如下：

五、关键代码介绍

1. 状态机 + 任务调度骨架

// --- 状态机定义：把门禁流程分成 5 个状态 ---
enum class SystemState {
    IDLE = 0,   // 待机
    FACE,       // 人脸识别
    VOICE,      // 语音识别
    UNLOCKED,   // 开锁保持
    ALARM       // 报警
};

// --- RTOS 任务句柄 + 消息队列 ---
static TaskHandle_t g_task_control = nullptr;
static TaskHandle_t g_task_sensor = nullptr;
static TaskHandle_t g_task_face = nullptr;
static TaskHandle_t g_task_voice = nullptr;
static TaskHandle_t g_task_ui = nullptr;

static QueueHandle_t g_sensor_queue = nullptr;
static QueueHandle_t g_face_queue = nullptr;
static QueueHandle_t g_voice_queue = nullptr;
static QueueHandle_t g_ui_queue = nullptr;

void setup() {
    Serial.begin(115200);
    while (!Serial) { delay(10); }

    MyServo_Init(); // 附注：舵机初始化，开锁/关门动作

    // 队列创建：单写多读，解耦任务
    g_sensor_queue = xQueueCreate(1, sizeof(SensorEvent));
    g_face_queue   = xQueueCreate(4, sizeof(FaceEvent));
    g_voice_queue  = xQueueCreate(4, sizeof(VoiceEvent));
    g_ui_queue     = xQueueCreate(8, sizeof(UiCommand));

    // 启动任务：UI、传感器、人脸、语音、控制
    xTaskCreate(Task_UI,      "Task_UI",      4096, nullptr, 1, &g_task_ui);
    xTaskCreate(Task_Sensor,  "Task_Sensor",  4096, nullptr, 2, &g_task_sensor);
    xTaskCreate(Task_Face,    "Task_Face",    8192, nullptr, 2, &g_task_face);
    xTaskCreate(Task_Voice,   "Task_Voice",   8192, nullptr, 2, &g_task_voice);
    xTaskCreate(Task_Control, "Task_Control", 8192, nullptr, 3, &g_task_control);
}

// loop 空转：控制权交给 RTOS
void loop() { delay(1000); }

2. 超声波事件任务（Task_Sensor）

float distance = Ultrasonic_GetDistance();
bool present = (distance > 0.0f && distance < kPresenceThresholdCm);

SensorEvent ev;
ev.present = present;
ev.distance = distance;
ev.ms = millis();
xQueueOverwrite(g_sensor_queue, &ev);

超声波传感器持续测距，判断是否有人靠近门禁，实时把结果送到控制任务。这样主流程不用直接操作传感器，只关心“有人/无人”事件。
Ultrasonic_GetDistance()是根据超声波传感器使用说明编写并接口化的函数，很容易编写：

float Ultrasonic_GetDistance() {
    // 1. 发送至少 10us 的高电平触发信号
    digitalWrite(TRIG_PIN, LOW);
    delayMicroseconds(2);
    digitalWrite(TRIG_PIN, HIGH);
    delayMicroseconds(15);
    digitalWrite(TRIG_PIN, LOW);


    // 2. 读取 Echo 引脚高电平持续的时间（单位：微秒）
    // pulseIn 会等待引脚变高，并记录持续到变低的时间
    long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms 超时（约对应 10/2 米）


    // 3. 计算距离：时间 * 声速 / 2
    // 如果超时返回 0
    if (duration == 0) return 0.0f;

    float distance = (duration * 0.0343) / 2;
    return distance;//厘米
}

SensorEvent ev这个结构体用于存储超声波传感器得到的信息，放入队列，进行任务间的通讯。其组成是：

struct SensorEvent {
    bool present;//指示是否检测到人
    float distance;
    uint32_t ms;
};

3. 人脸识别任务

人脸识别计算量大，所以不会一直跑，而是由主控任务通知后才执行一次。这样避免浪费资源，同时还能控制“识别重试间隔”。

while (true) {
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);
        if (!inited) {
            if (!face_model::init(true)) {
                inited = false;
                vTaskDelay(pdMS_TO_TICKS(200));
                continue;
            }
            result = face_model::result_create();
            inited = true;
        }
        g_face_busy = true;
        FaceEvent ev = {};
        if (face_model::run_inference(kDebugFace, result)) {
            face_model::print_result(result);
            int idx = face_model::pred_index(result);
            ev.label_index = idx;
            ev.score = (idx >= 0) ? face_model::label_value(result, idx) : 0.0f;
        } else {
            ev.label_index = -1;
            ev.score = 0.0f;
        }
        xQueueSend(g_face_queue, &ev, 0);
        g_face_busy = false;
    }

推理所用到的函数face_model::run_inference(kDebugFace, result)、face_model::pred_index(result)等，是由edge impulse（下文为EI）导出的。值得一提的是，本项目我使用了人脸识别和语音识别两个推理模型，而当同时把两个 EI 模型库加入工程时，它们各自都包含一套 Edge-Impulse SDK。这些 SDK 文件里有大量非 static 的函数/全局变量（例如

• DSP相关：spectral_power_edges()、periodogram()
• 推理相关：run_classifier()、init_impulse()
• 后处理相关：ei_print_results()
• 模型参数：ei_default_impulse、ei_dsp_blocks、ei_classifier_inferencing_categories

），编译后在链接阶段变成相同的“全局符号”。

为了解决此问题，我编写了python脚本patch_ei_models.py，用于自动把声音模型文件夹中的 SDK 符号全部加前缀。具体流程是扫描模型库里的 SDK 代码-找到全局符号-批量替换成带模型前缀的名字-让两个模型可以共存。

4. 语音识别任务

语音识别属于“连续检测”，所以在进入语音状态后，任务会持续运行。识别结果不断写入队列，由控制任务判断是否达到“确认条件”。

while (g_voice_active) {
    VoiceEvent ev = {};
    if (voice_model::run_inference(kDebugVoice, result)) {
        ev.confirmed_index = voice_model::confirmed_index(result);
        ev.confirmed_value = voice_model::confirmed_value(result);
        ev.pred_index = voice_model::pred_index(result);
        ev.pred_value = voice_model::pred_value(result);
    }
    xQueueSend(g_voice_queue, &ev, 0);
    vTaskDelay(pdMS_TO_TICKS(20)); // 20ms刷新
}

语音识别不是“一次就判定”，而是使用“确认结果”进行判断。只有当模型确认输出为km（开门）时，才算语音通过，避免误触发。

static bool is_voice_confirmed(const VoiceEvent& ev, const char** label_out, float* value_out) {
    if (ev.confirmed_index < 0) return false;
    const char* label = voice_model::label_at(ev.confirmed_index);
    if (strcmp(label, "km") != 0 ) return false;
    if (label_out) *label_out = label;
    if (value_out) *value_out = ev.confirmed_value;
    return true;
}

5.日志模块

日志模块用于记录关键事件（例如验证失败、语音通过、报警触发），提升系统可追溯性。
设计采用固定长度内存环形缓冲思想：

• 日志未满时直接追加。
• 日志满时删除最旧记录，把新记录插到末尾。
• 显示时采用“最新优先”视图（UI 翻页是从最新记录往旧记录看）。
• 按键短按用于上下翻页，长按用于删除或退出日志界面。

void LogManager::add(const String& text) {
  unsigned long t = millis() / 1000;
  String line = String(t) + "s " + text;

  if (size_ < kMaxLogs) {
    logs_[size_] = line;
    size_++;
    return;
  }

  // 日志满：整体左移，覆盖最旧
  for (int i = 1; i < kMaxLogs; ++i) {
    logs_[i - 1] = logs_[i];
  }
  logs_[kMaxLogs - 1] = line;
}

这里用 millis()/1000 生成简易时间前缀，方便追踪事件发生时刻。当缓冲区满时，通过“左移覆盖”实现“保留最新的 kMaxLogs 条”。

为了符合用户翻页逻辑，即始终从最新往前看，设计如下函数：

bool LogManager::getByViewOffset(int offset, String& out) const {
  if (offset < 0 || offset >= size_) return false;
  int idx = (size_ - 1) - offset;  // UI 偏移 → 内部索引
  out = logs_[idx];
  return true;
}

offset：0表示最新日志，1表示次新日志（最新优先）；内部索引：0表示最早日志，依次递增（先进先出）。本函数将UI的倒序视图映射到内部的正序存储。

6.按钮状态机

按键硬件属于复用输入方式，减少 IO 引脚。由于供电设计有误，按键模块使用USB供电则会出现最左边的两个按键ADC输入值同为4095，为了提高按键的利用率，使用按键状态机赋予每个按键长按、短按的功能。

核心思路是：

• 先用 ADC 判断当前按键编号（1/2/3 或 -1无按键）。
• 使用状态机 IDLE → PRESSED → RELEASED
• 通过时间判断是否超过长按阈值（800ms）。
• 放开后形成事件队列，由上层统一处理。

通过 ADC 值区间区分不同按键：

int getbutton() {
  int val = analogRead(PIN_BUTTON);


  if (val > 200 && val < 3500) return 1;
  if (val > 3500 && val < 4085) return 2;
  if (val > 4085 && val <= 4095) return 3;


  return -1;
}

按键状态机：

switch (g_state) {
  case BUTTON_STATE_IDLE:
    if (btn == 1 || btn == 2 || btn == 3) {
      g_activeBtn = btn;
      g_pressStartMs = now;
      g_longHandled = false;
      g_state = BUTTON_STATE_PRESSED;
    }
    break;

  case BUTTON_STATE_PRESSED:
    if (btn == g_activeBtn) {
      if (!g_longHandled && (now - g_pressStartMs) > kLongPressMs) {
        g_longHandled = true;
      }
    } else if (btn == -1) {
      g_releaseStartMs = now;
      g_state = BUTTON_STATE_RELEASED;
    }
    break;

  case BUTTON_STATE_RELEASED:
    if (btn == -1 && (now - g_releaseStartMs >= kReleaseDebounceMs)) {
      unsigned long duration = now - g_pressStartMs;
      bool isLong = g_longHandled || duration > kLongPressMs;
      g_pendingEvent.button = g_activeBtn;
      g_pendingEvent.type = isLong ? BUTTON_EVENT_LONG : BUTTON_EVENT_SHORT;
      g_state = BUTTON_STATE_IDLE;
    }
    break;
}

最终把“短按/长按事件”交给上层模块（如日志查看/删除）。

7.主控任务与时间控制

(1)主控任务的循环结构

while (true) {
    // 1) 读取超声波传感器事件
    if (xQueueReceive(g_sensor_queue, &s_ev, 0) == pdTRUE) { ... }

    // 2) 读取识别事件
    bool has_face = (xQueueReceive(g_face_queue, &f_ev, 0) == pdTRUE);
    bool has_voice = (xQueueReceive(g_voice_queue, &v_ev, 0) == pdTRUE);

    // 3) 获取当前时间
    uint32_t now = millis();

    // 4) 检测超时/报警条件（循环执行）
    if (person_first_seen_ms > 0 && (now - person_first_seen_ms) > kPresenceAlarmMs
        && state != SystemState::UNLOCKED) {
        state = SystemState::ALARM;
        ...
    }

    // 5) 状态机切换
    switch (state) { ... }

    // 6) 控制循环频率
    vTaskDelay(pdMS_TO_TICKS(20));
}

在主控任务中，有上述循环一直在跑，

每一轮循环都会：

• 读取超声波事件
• 读取人脸结果
• 读取语音结果
• 读取当前时间 millis()
• 判断超时 / 报警条件
• 根据状态机切换状态

最后 vTaskDelay(20ms)，保证 CPU 不被独占。

(2)报警触发

当有人靠近后，如果在规定时间内（kPresenceAlarmMs）始终没验证成功，系统就进入报警状态。这段判断每次循环都会执行，所以一旦满足条件就会立即进入alarm状态，触发报警。

if (person_first_seen_ms > 0 && (now - person_first_seen_ms) > kPresenceAlarmMs
    && state != SystemState::UNLOCKED) {
    state = SystemState::ALARM;
    if (!alarm_logged) {
        g_log.add("规定时间内未通过验证");
        alarm_logged = true;
    }
}

(3)语音超时回退

语音识别设有最长允许时间（kVoiceTimeoutMs），超过就自动回退到人脸识别。这也依靠循环检测 now-voice_start_ms 来实现。

if ((now - voice_start_ms) > kVoiceTimeoutMs) {
    last_person_seen_ms = now;
    person_first_seen_ms = now;
    g_voice_active = false;
    voice_model::stop();
    state = SystemState::FACE;
    ui_set_led(false, true, false);
    ui_send_status("回退到人脸", "采集中...");
    last_face_request_ms = 0;
    break;
}

类似的，人脸识别也设有回退到home页面的功能。

(4)开锁后无人自动关门

开锁后若超声波检测到无人，到达一定时间就自动关门并回到待机。这个逻辑也在循环中反复检查。

if (!person_present && (now - last_person_seen_ms) > kAlarmExitTimeoutMs) {
    MyServo_Turn70AndStop_ne();
    ui_set_led(false, false, false);
    ui_send_status("HOME", "Bt1:短按+长按删除\nBt2:短按-长按Home");
    state = SystemState::IDLE;
}

六、功能展示图及说明

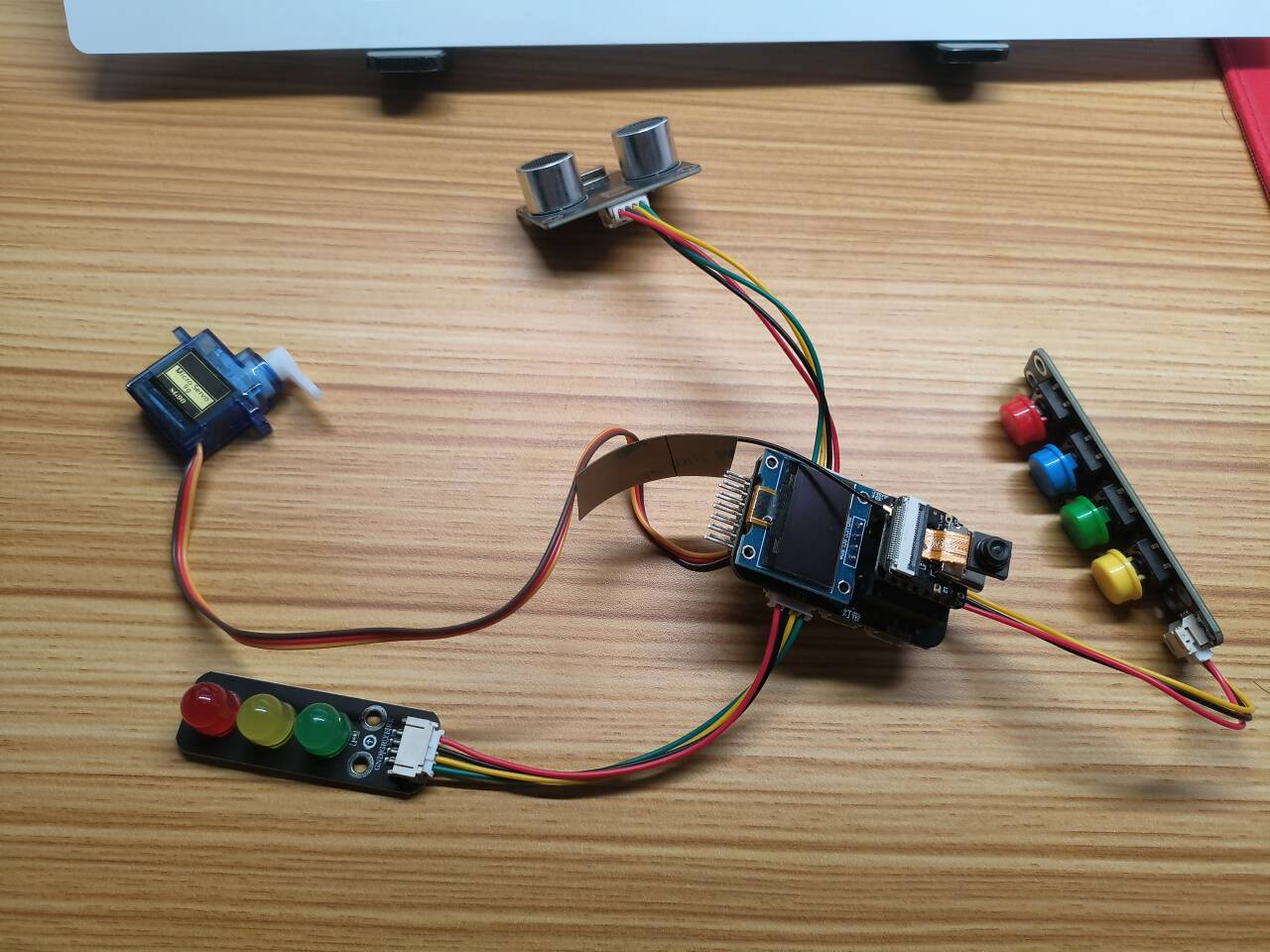

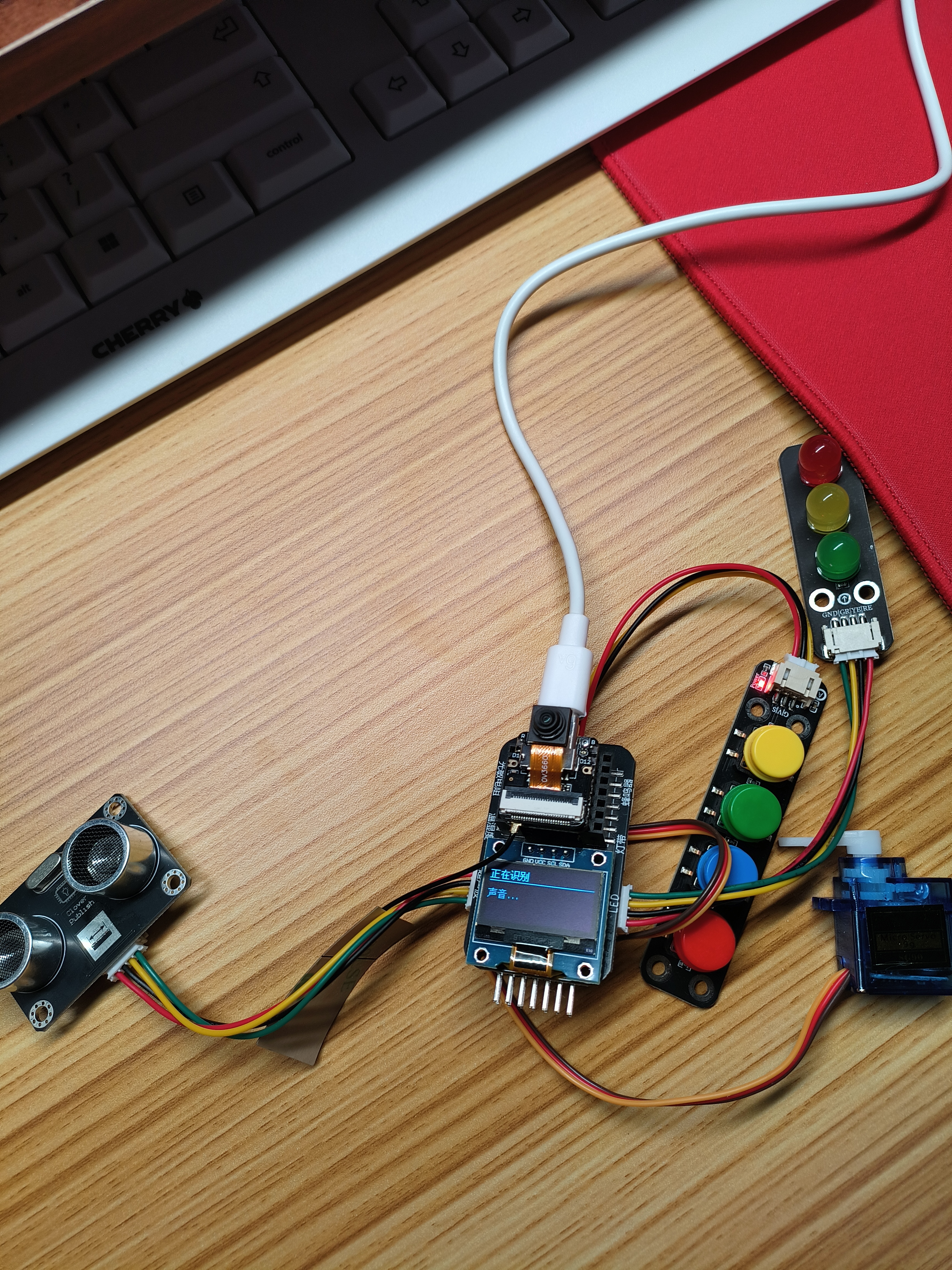

1.实物展示

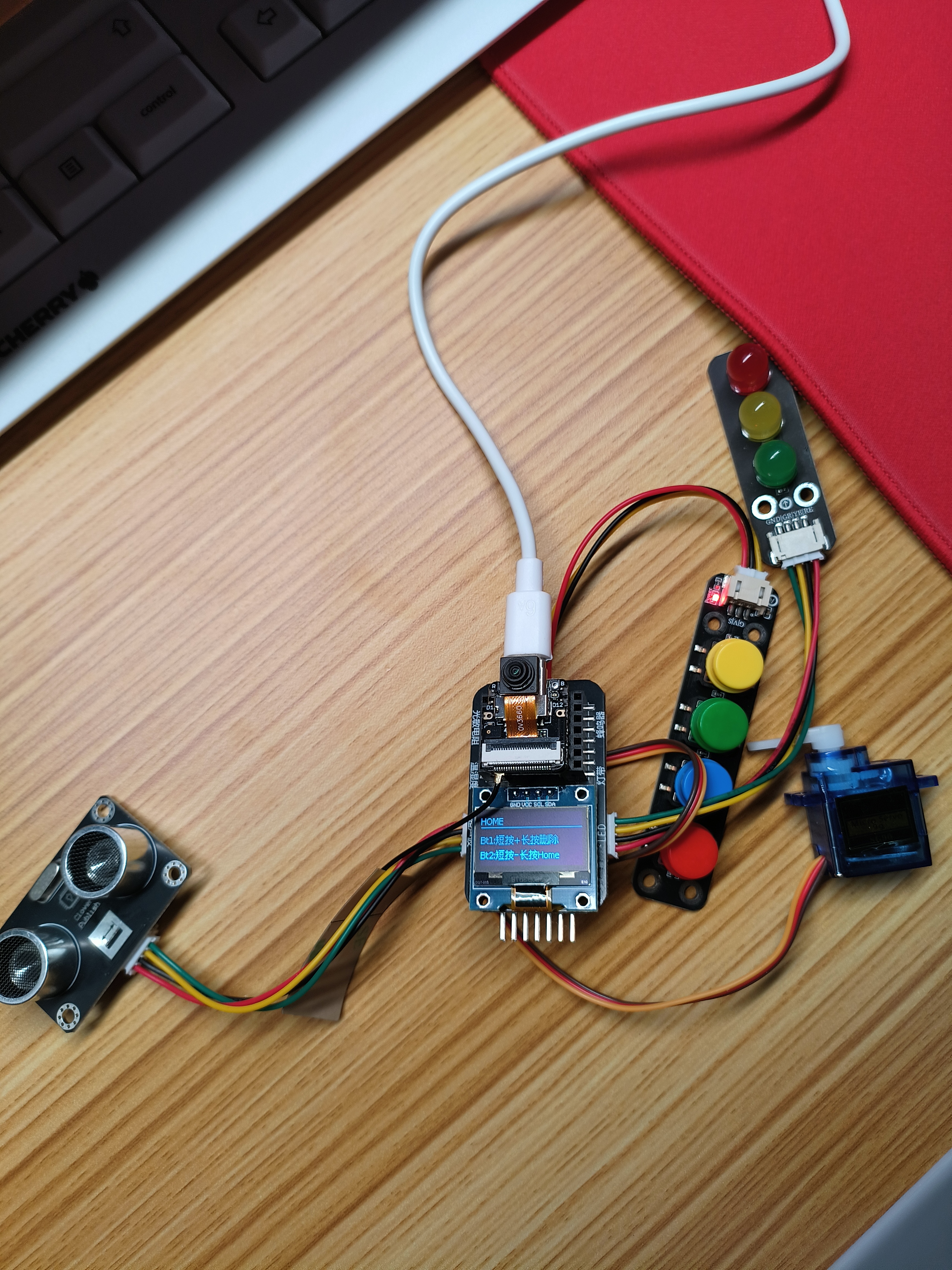

OLED首页，指引用户短按、长按两个按键的作用。

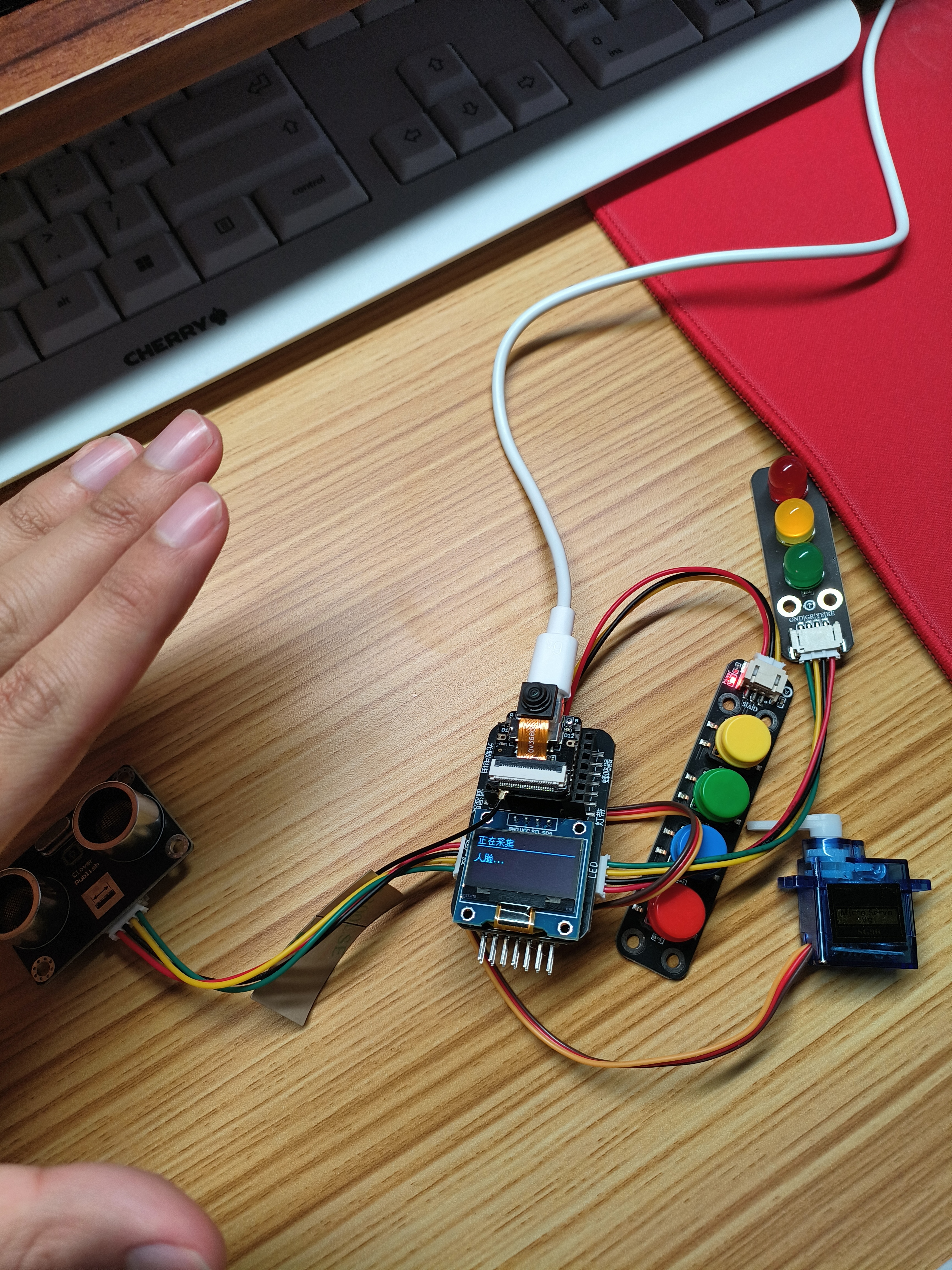

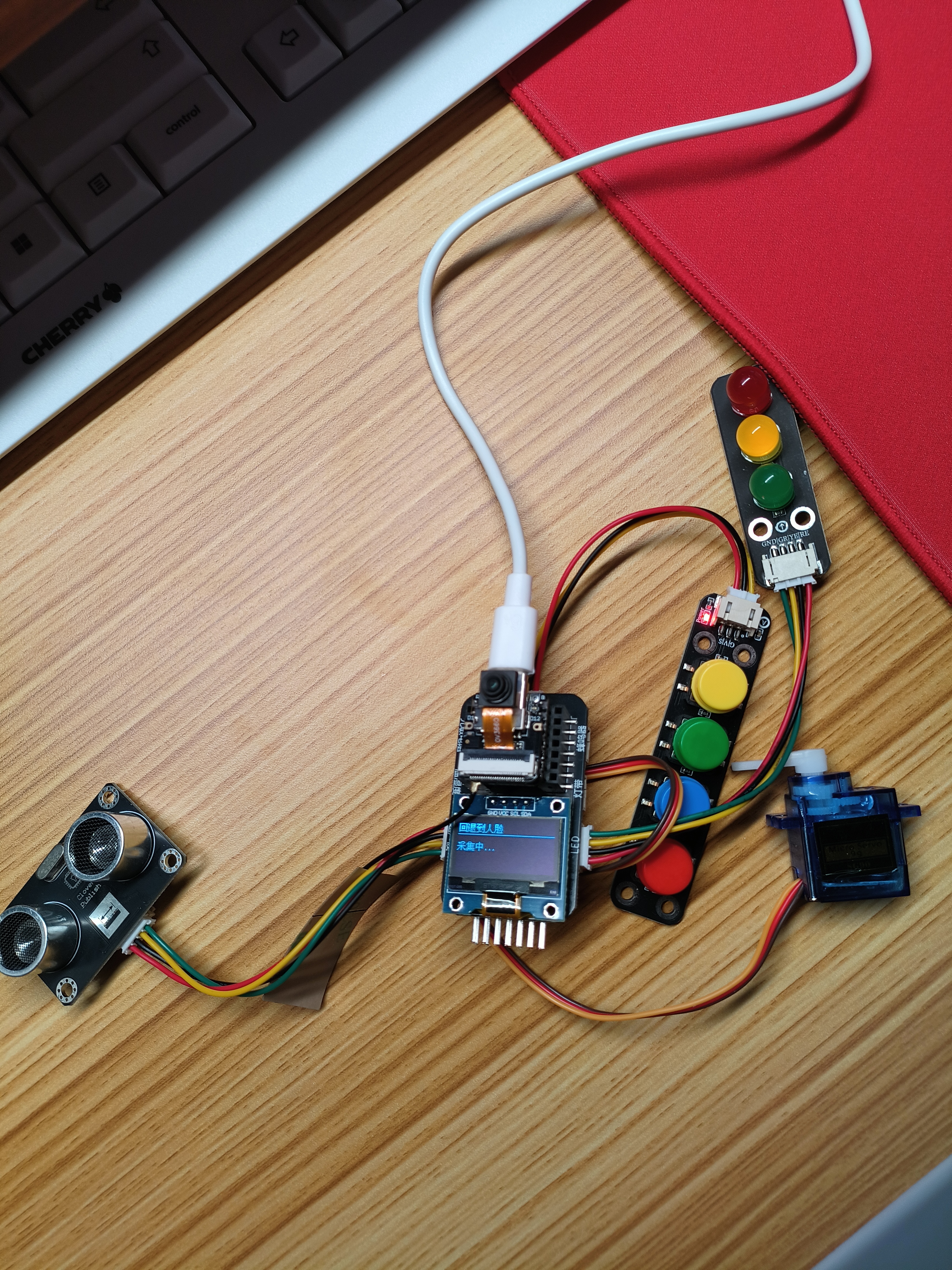

超声波传感器检测到有人，进入人脸识别。

人脸识别通过，进入语音识别。

超时未识别到口令，回退到人脸识别。

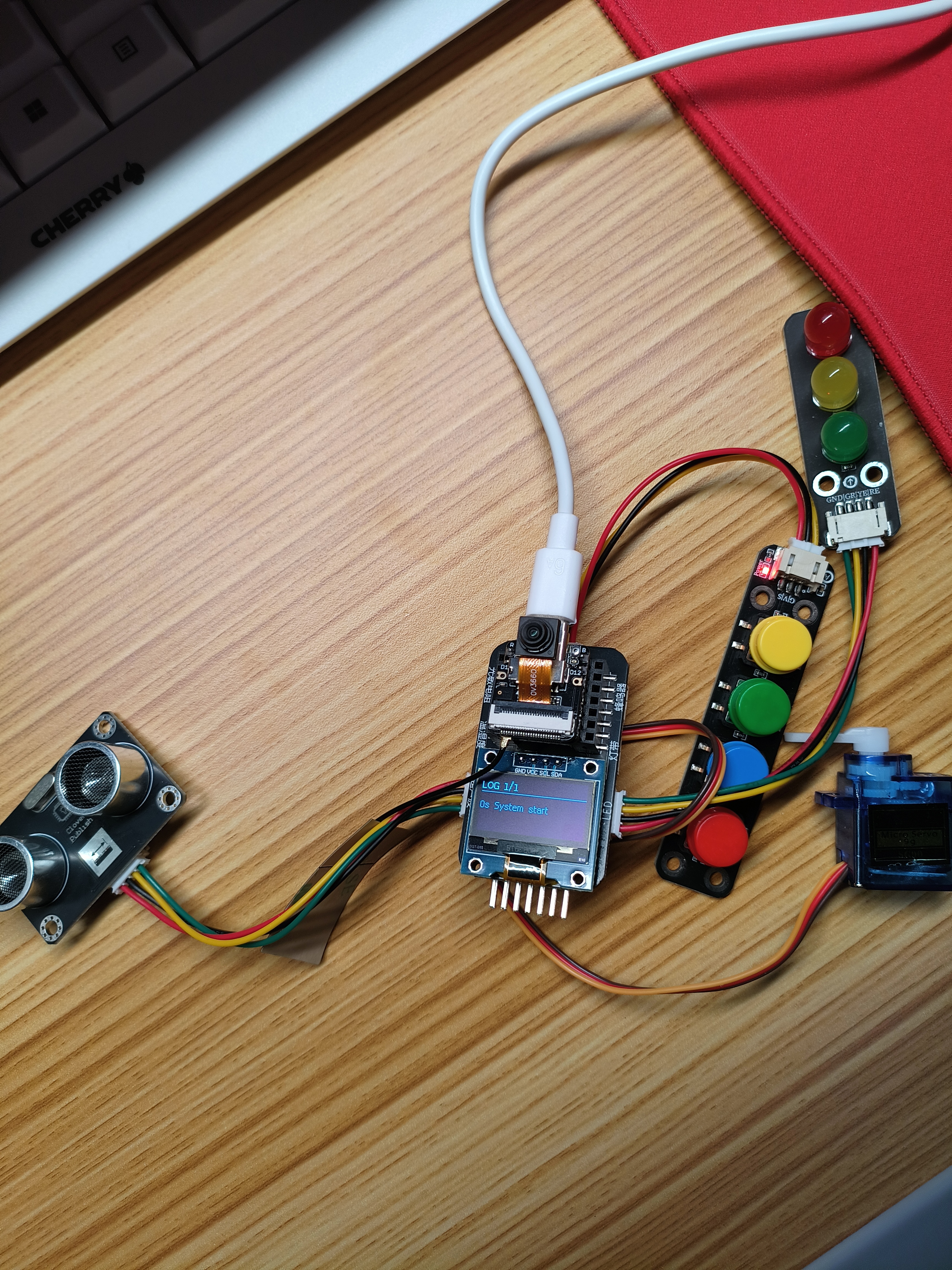

日志界面，0s启动的日志。

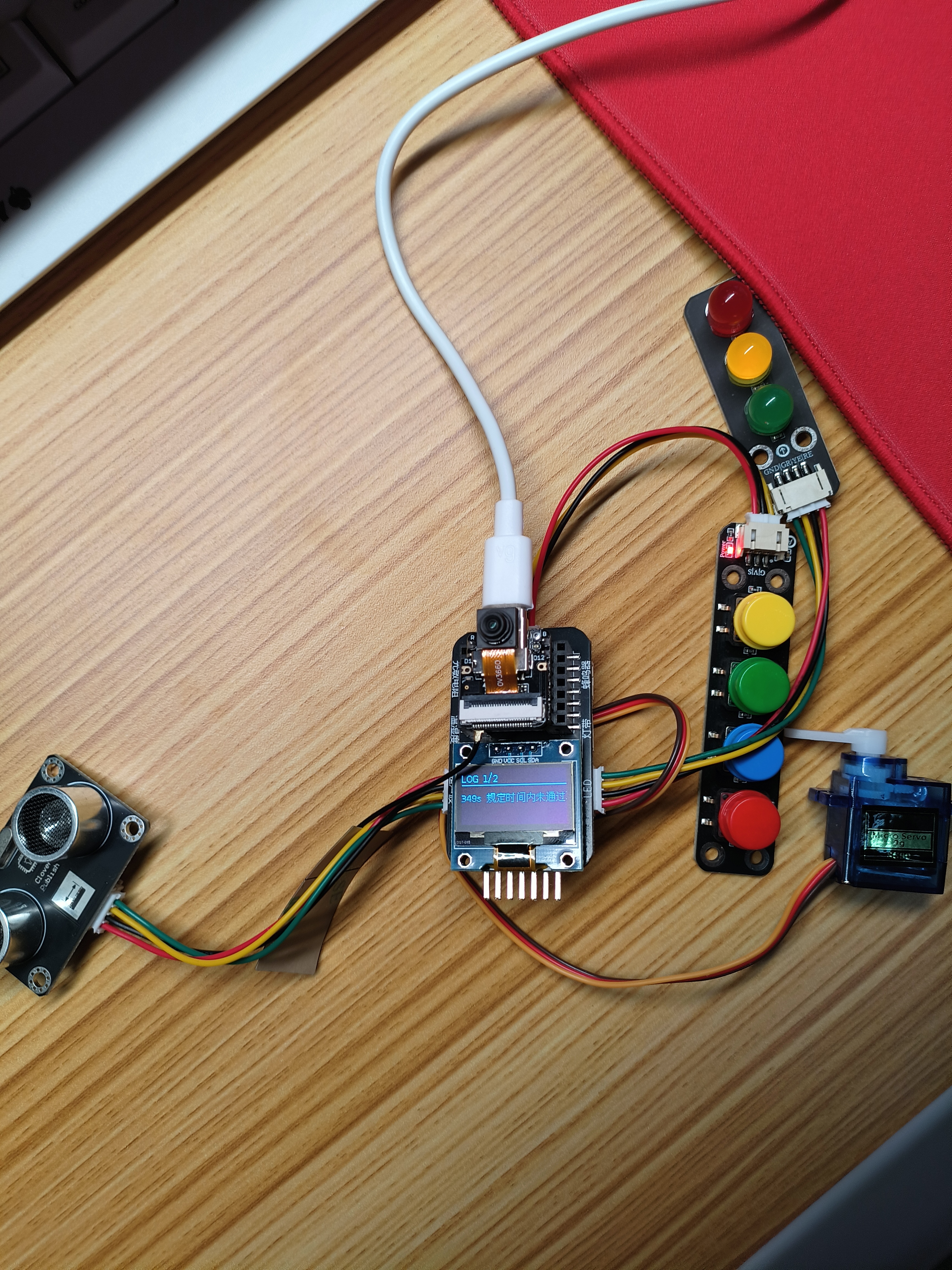

未成功通过门禁，记录报警日志及其时间。

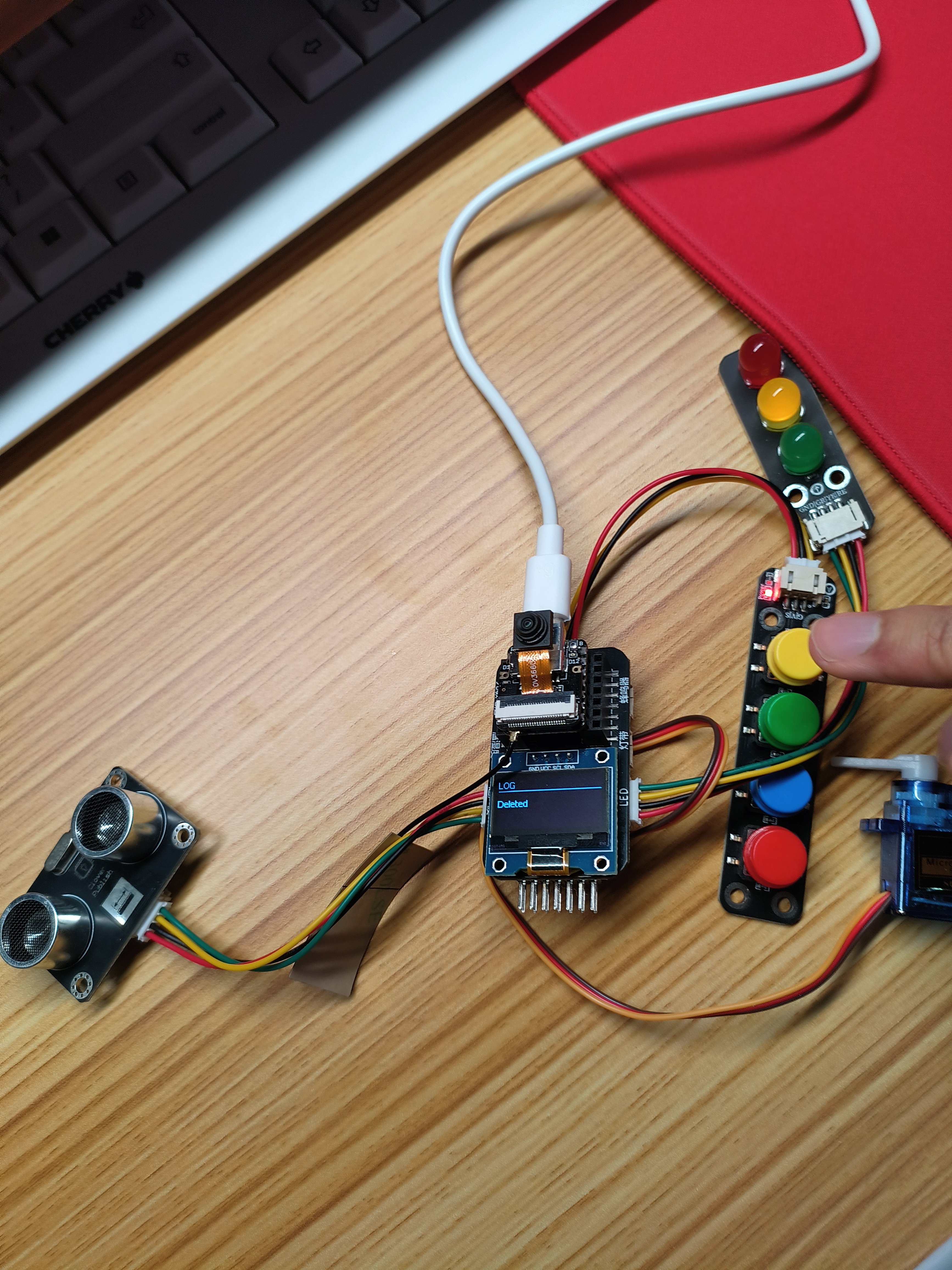

长按删除日志。

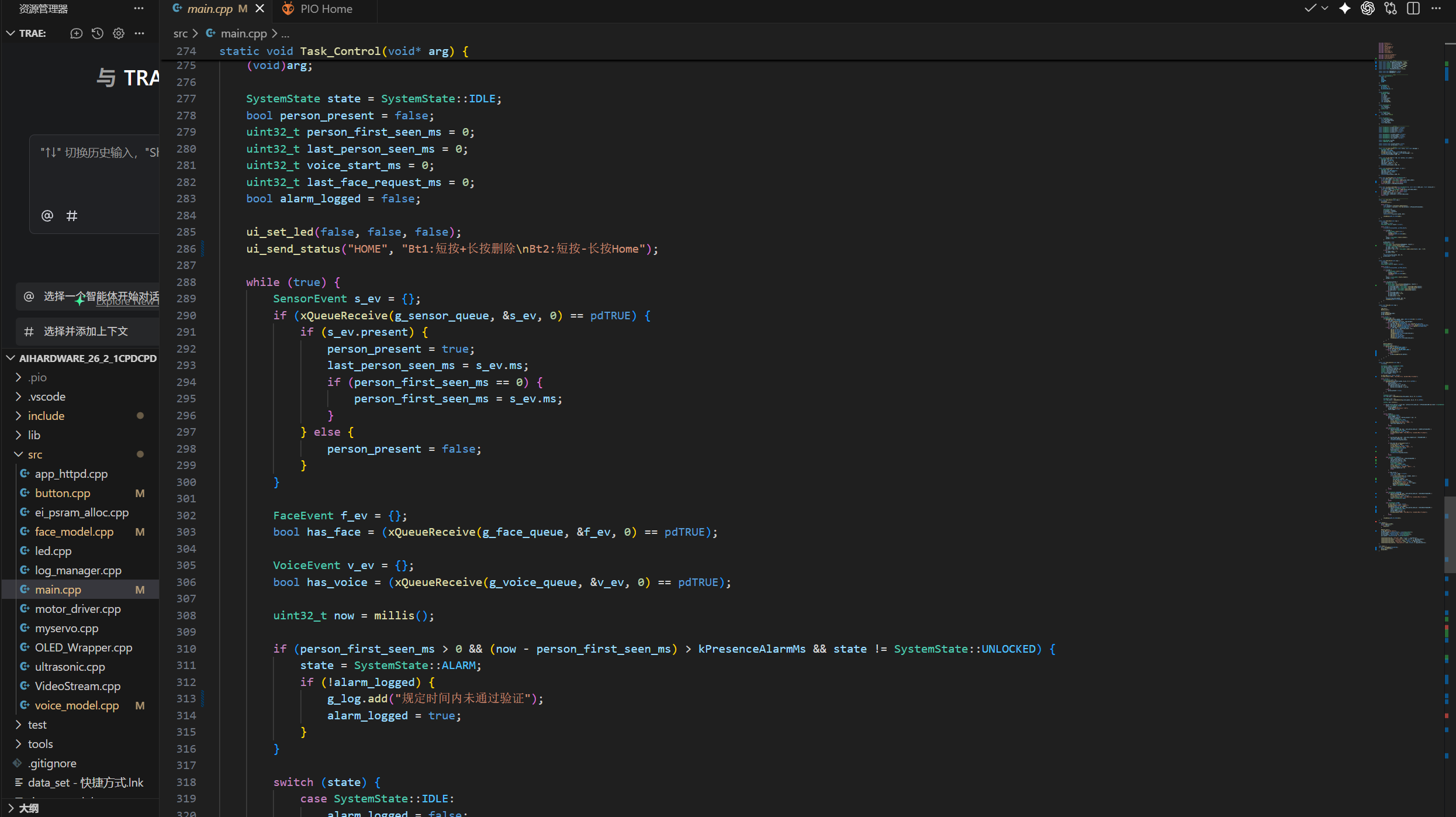

2.软件展示

3.串口展示

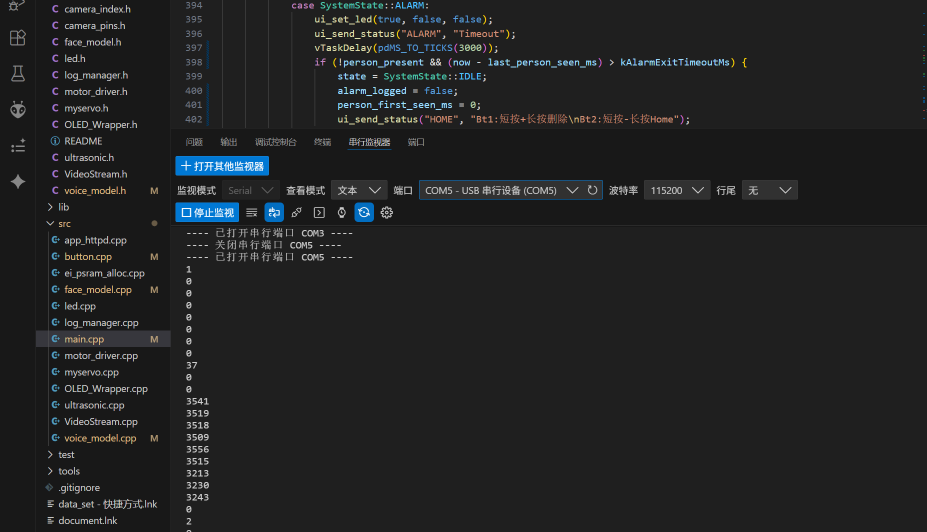

按键电压数字量读取

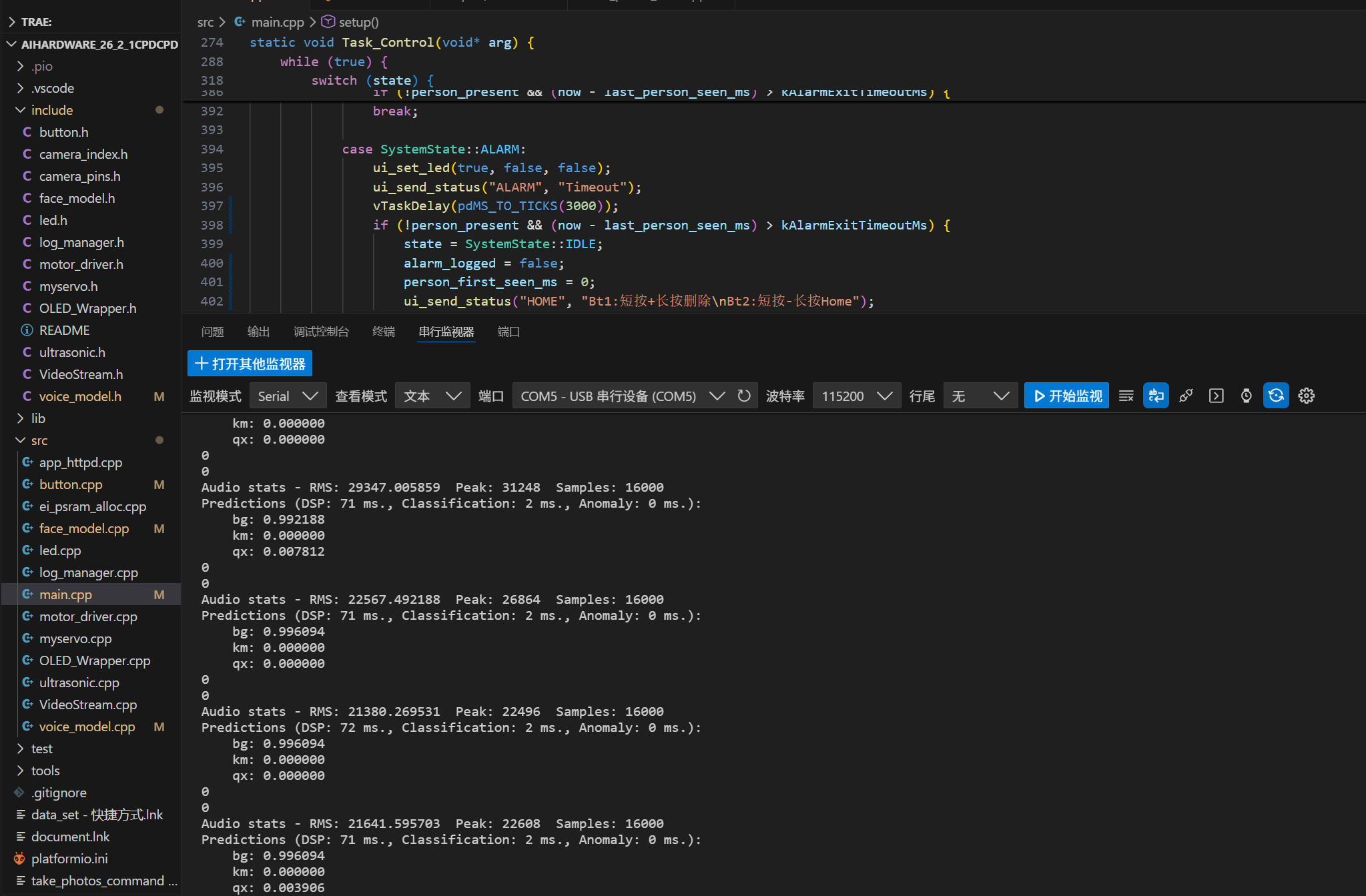

语音识别串口提示

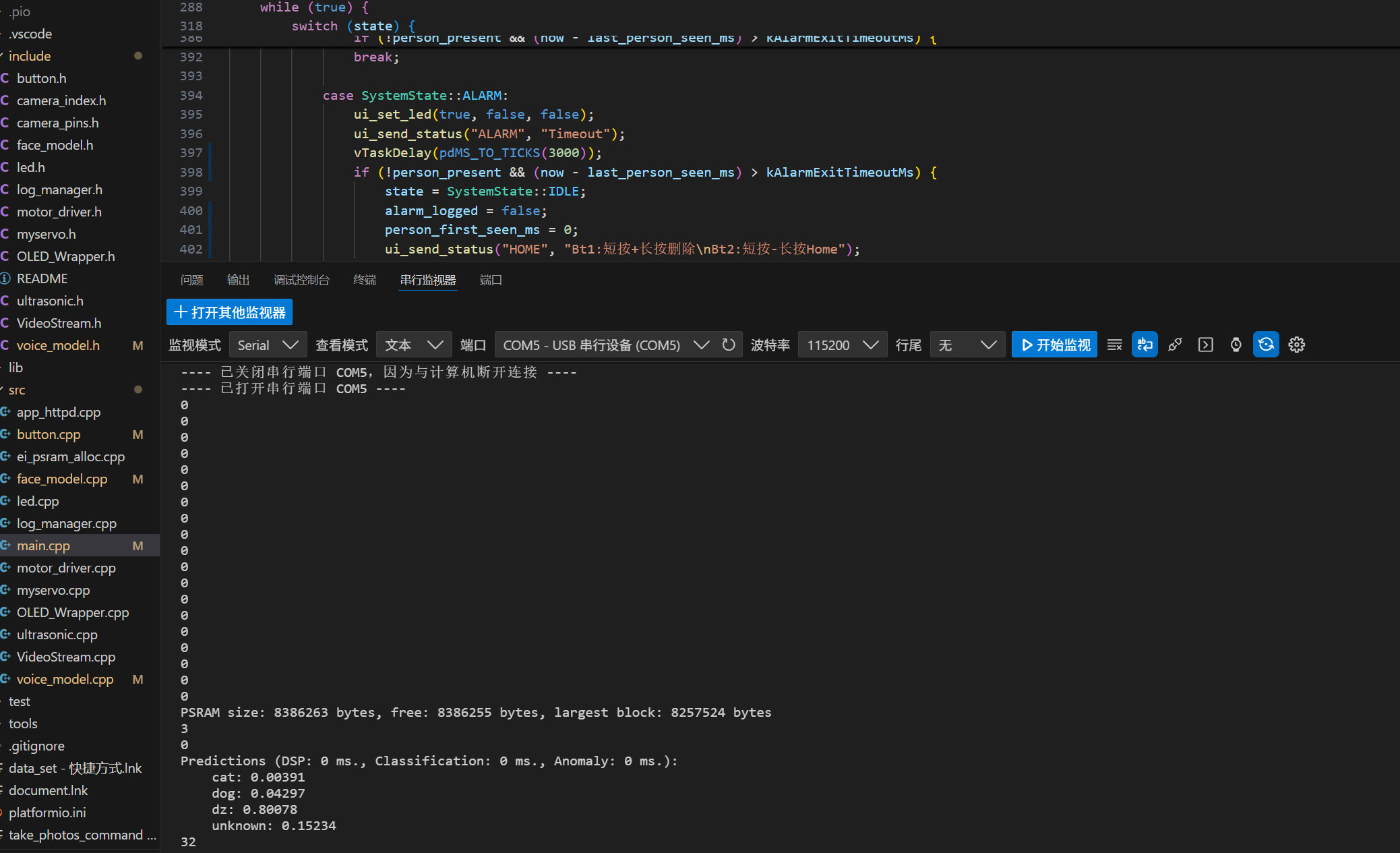

人脸识别串口提示

4.功能展示见视频后半段

七、遇到的问题与其解决

问题 1：双模型冲突（人脸 + 语音 EI 模型无法同时链接）

• 原因：两个模型各自带一套 Edge Impulse SDK，产生全局符号冲突。
• 解决：使用脚本对模型 SDK 进行符号重命名（给语音模型 SDK 增加前缀），让两个模型共存。

问题 2：推理过程导致系统卡顿

• 原因：推理耗时阻塞主循环
• 解决：RTOS 多任务拆分，推理任务按需触发

问题 3：按键数量不足

• 原因：硬件设计失误
• 解决：采用按键状态机实现长按短按的区分

问题4：语音模型训练准确率 100%，但设备端推理结果仍大量偏向背景音

• 原因：板载麦克风是 PDM，而EI默认示例按 I2S 方式驱动，数据格式不一致。
• 解决：改为 PDM 模式配置 I2S，确保采样代码与训练数据一致。

问题5：模型放入 PSRAM很麻烦

• 原因：Edge Impulse 默认用 malloc 在 SRAM 分配，而模型/arena 很大。
• 解决：启用 PSRAM，覆写 EI 的分配器让它优先分配到 PSRAM。

问题6：内存压力大

• 原因：模型参数、Tensor arena（模型最大内存占用）、摄像头 frame buffer （QVGA 320×240，RGB888每像素 3 字节，单帧大小 ≈ 230KB）叠加，片上 SRAM（320KB）不够。
• 解决：启用 PSRAM，减少并发任务数量，按需触发识别任务而非常驻。

八、总结

本项目完成了端侧 AI 智能门禁与报警系统的完整闭环，涵盖“感知→识别→决策→执行→记录”。通过 ESP32‑S3 Sense 搭载人脸与语音双模型，实现了“人脸+语音”两步验证，并结合超声波唤醒、OLED/LED 状态提示、舵机开关门与日志追溯，形成可演示、可复现的系统。核心技术路线采用 RTOS 多任务与状态机结合，既保证了推理时的实时响应，也避免了 UI 与传感器被阻塞。针对双模型符号冲突、推理卡顿、按键不足、PDM 采样不一致、内存压力等关键问题，均提出并验证了解决方案。
