2026寒假练 - 基于ESPHOME实现智能语音助手

内容介绍

一、任务介绍

自命题：以 ESPHome 为开发框架，基于 XIAO ESP32S3 SENSE 开发套件打造智能语音助手，无缝接入HOME ASSISTANT ，调用千问AI大模型实现智能化交互。实现语音唤醒、自然语音对话、语音控制设备（LED三色灯、RGB灯带、 Home Assistant集成的设备）、查询传感器数据（温湿度传感器、Home Assistant集成的传感器），并通过套件自带摄像头实现实时视频监控；同时通过 OLED 屏幕实时展示语音助手运行状态、人机交互对话内容，借助 RGB 灯带呈现语音助手当前工作状态。

使用到的模块：XIAO ESP32S3 SENSE（含摄像头、麦克风）、OLED 屏幕、LED三色灯、RGB灯带、温湿度传感器、MAX 98357A数字功放模块、扬声器等。

二、项目介绍

本项目依托 ESPHome 轻量化、易集成的开发特性，结合人工智能硬件实验套件，打造一款深度适配 Home Assistant 生态的智能语音助手。核心目标是成为智能家居的语音终端，通过自然语音交互方式，实现对本地设备（LED 三色灯、RGB 灯带、温湿度传感器等）和 Home Assistant 集成设备的管控，同时借助可视化、声音、灯光反馈手段提升人机交互体验，还可通过摄像头完成实时视频监控。

项目采用 “本地硬件交互 + 智能家居系统 + 云端 AI 大模型” 的三层协同架构，构建完整的智能交互：本地终端以 XIAO ESP32S3 SENSE 为核心完成感知、执行与状态展示，通过 ESPHome 与 Home Assistant 对接；由 Home Assistant OS 作为系统大脑完成核心调度，借助云端 STT/TTS 服务与 AI 大模型实现自然语言处理与智能应答，同时支持 Home Assistant APP/网页端的远程操控。

三、硬件介绍

人工智能硬件实验套件以Seeed XIAO ESP32-S3 Sense为核心主控，集成摄像头、麦克风等AI感知能力，搭配13个精选功能模块。本项目用到的模块主要有：

XIAO ESP32S3 SENSE：集成麦克风、摄像头，满足语音采集、图像采集、无线对接 Home Assistant 的核心需求；
OLED 屏幕：用于显示语音助手运行状态、人机对话文本内容等信息；
LED 三色灯：含红、绿、黄三色灯，因红灯引脚与数字功放模块冲突，实际只使用绿灯与黄灯；
RGB 灯带：通过不同灯光效果展示语音助手聆听、思考、回复三种状态；
温湿度传感器：实时采集环境温湿度数据；
MAX 98357A 数字功放模块+扬声器：实现语音播报功能。

四、方案框图和项目设计思路

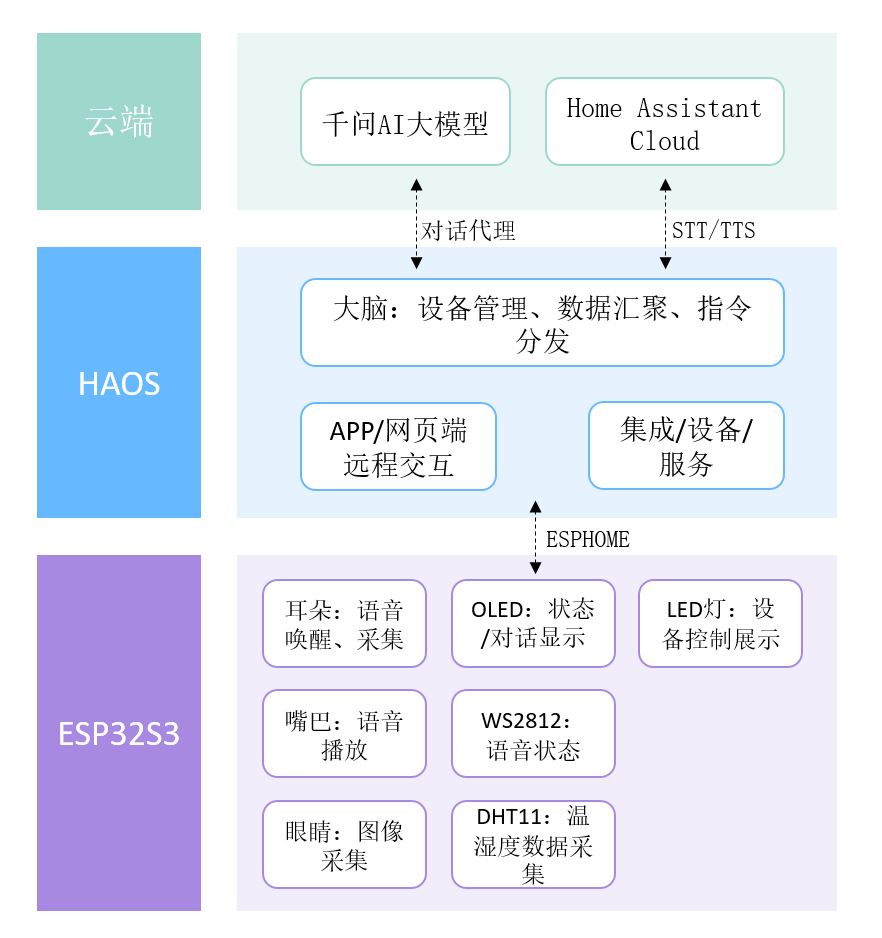

1）方案框图：

2）整体架构设计

项目采用 “本地硬件交互 + 智能家居系统 + 云端 AI 大模型” 的架构设计：

本地终端以 XIAO ESP32S3 SENSE 为核心，承担耳朵、嘴巴、眼睛的角色，完成语音唤醒、语音采集、图像采集、外设驱动、状态显示、语音播放等功能，通过 ESPHome 接入 Home Assistant ；
智能家居系统基于Home Assistant OS打造，作为整个系统的大脑，借助Home Assistant Cloud提供的STT、TTS服务，调用千问 AI 大模型处理自然语言，实现意图识别和指令生成，还可通过 Home Assistant APP 或网页端完成设备控制、信息查询与摄像头监控，最终达成 “意图理解——设备控制/数据查询/智能应答——状态反馈” 的全流程语音交互闭环。

3）核心功能设计

ESPHOME配置开发：基于 ESP-IDF 框架进行 ESPHome 配置，完成所有硬件设备与功能模块的驱动开发，同时实现语音唤醒、语音助手、OLED 屏幕显示页面、RGB 灯带状态效果等功能的配置与集成。
本地语音唤醒：采用 microWakeWord 本地语音唤醒技术，将唤醒模型集成至 ESP32S3 固件中，唤醒成功后 RGB 灯带将触发声光提示，语音助手随即进入对话接收状态；
双层语音交互：唤醒后采集用户语音指令，采用分层处理逻辑提升响应效率与交互深度：
① 快速意图识别：无需调用大模型，实现简单设备控制指令的极速响应（如 “打开绿灯”“打开黄灯” 等）；
② LLM 深度理解：调用千问 AI 大模型进行语义解析，支持深度自然对话与复杂任务处理；
多维状态反馈：交互全程通过双渠道实现状态可视化，OLED 屏幕实时显示对话内容、设备运行状态等信息，RGB 灯带按预设规则呈现语音助手不同工作状态。

4）开发流程

项目从平台搭建到硬件开发，从固件编译到测试落地分步开发：

搭建 Home Assistant OS 平台，完成 Home Assistant Cloud、魔搭 AI 对话代理的配置，以及 Home Assistant 语音助手的整体参数设置；
针对 XIAO ESP32S3 SENSE 进行 ESPHome 专属配置，开发硬件驱动与功能逻辑；
通过 Github Actions 实现固件的自动化编译，将编译完成的固件烧录至 ESP32S3 硬件；
完成硬件设备的配网与 Home Assistant 平台接入，开展全功能联调与项目测试。

五、开发实现流程

1）开发环境

操作系统：WINDOWS 10
开发软件：VS Code或Notepad++、GIt Bash
调试工具：ESPConnect
固件烧录：ESPConnect、ESPHome 在线工具（web.esphome.io）、乐鑫 Flash Download Tool

2）编程语言

核心开发语言：YAML（ESPHome 配置文件编写）；
辅助开发语言：C/C++（语音助手、硬件控制逻辑实现）；
脚本语言：Shell（HAOS配置、Git 仓库操作）。

3）HAOS安装

本项目将 HAOS 烧录至树莓派作为智能家居系统核心，烧录操作非项目重点，具体步骤参考树莓派官方文档：https://www.raspberrypi.com/documentation/computers/getting-started.html#installing-the-operating-system

4）Home Assistant Cloud配置

Home Assistant Cloud 提供 1 个月免费试用服务，包含完整的 STT（语音转文字）、TTS（文字转语音）功能，配置步骤如下：

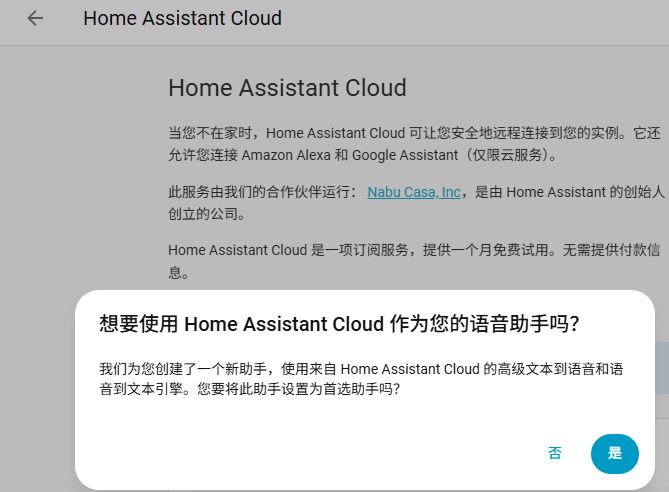

进入Home Assistant 后台「设置」→「Home Assistant Cloud」页面，按引导注册并登录，系统会自动创建一个新的语音助手。

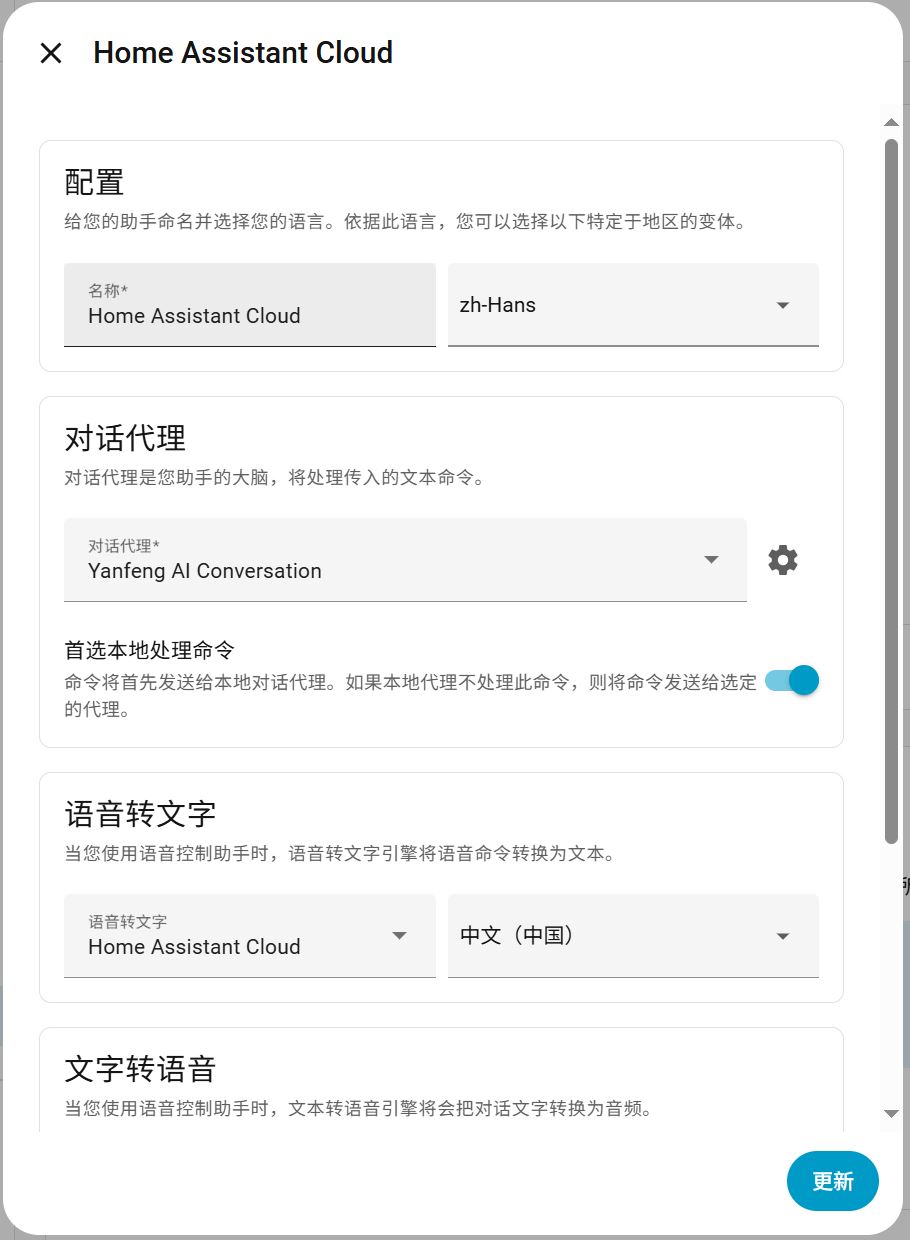

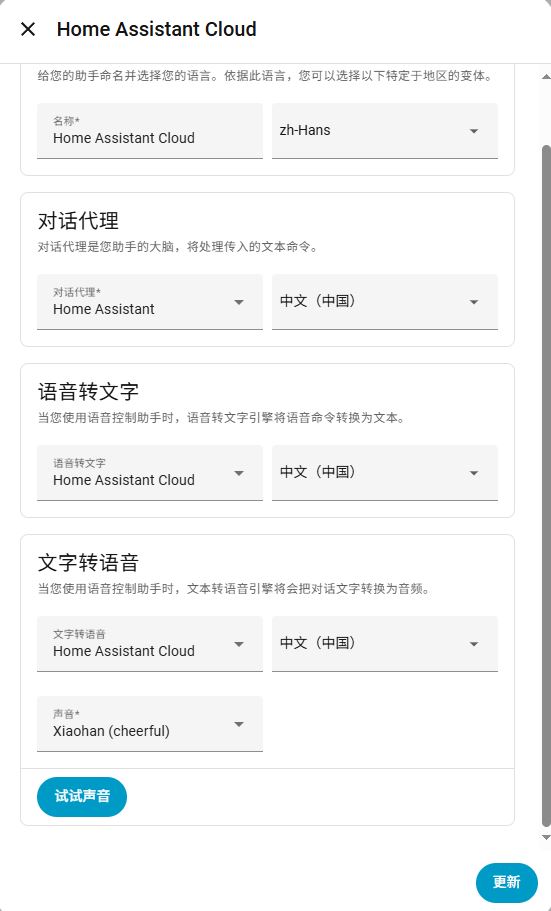

随后在「设置」→「语音助手」中，进入该助手配置页，设置好语音转文字和文字转语音服务（对话代理可暂不设置）。

5）魔搭AI对话代理

参考开源项目文档完成配置：https://github.com/yanfeng17/yanfeng_ai_task

配置完成后，返回 Home Assistant「语音助手」配置页，将对话代理选择为 Yanfeng AI 即可。

6） ESPHome 配置

ESPHome是一个用于控制ESP8266/ESP32设备的强大系统，通过YAML配置文件即可轻松定义设备功能和Home Assistant集成，无需编写复杂代码。

因项目需通过 GitHub Actions 实现固件在线编译，需基于 ESPHome 官方语音助手仓库进行定制化开发（官方仓库未适配 SEEED XIAO ESP32S3 SENSE 开发板），具体步骤与核心配置如下：

访问 ESPHome 官方语音助手仓库https://github.com/esphome/wake-word-voice-assistants，先将仓库 FORK 至个人 GitHub 账号，再通过 Git Bash 克隆到本地开发环境；

进入本地克隆仓库目录，复制esp32-s3-box-3文件夹并重新命名为eetree-ai，保留语音助手核心逻辑，针对 SEEED XIAO ESP32S3 SENSE 开发板做定制化修改，包括开发板基础配置、外设模块驱动、OLED 屏幕显示、摄像头功能配置等。部分代码解析如下：

① 音频部分：XIAO ESP32S3 SENSE使用的是PDM麦克风，搭配的是MAX 98357A功放模块，配置如下：

# I2S 音频总线
i2s_audio:
  - id: i2s_mic
    i2s_lrclk_pin: GPIO42   # PDM_CLK
  - id: i2s_out_bus
    i2s_lrclk_pin: GPIO7    # ← LRC / WS
    i2s_bclk_pin: GPIO8     # ← BCLK

# PDM 麦克风
microphone:
  - platform: i2s_audio
    id: box_mic
    i2s_audio_id: i2s_mic
    adc_type: external
    i2s_din_pin: GPIO41     # PDM DATA
    pdm: true
    sample_rate: 16000
    bits_per_sample: 16bit
    channel: left

# MAX 98357A
speaker:
  - platform: i2s_audio
    id: box_speaker
    i2s_audio_id: i2s_out_bus
    i2s_dout_pin: GPIO9
    dac_type: external
    sample_rate: 16000
    bits_per_sample: 16bit
    channel: right           # MAX 98357A默认是右声道
    buffer_duration: 100ms

② OLED显示页面：ESPHOME的官方仓库使用图片表示语音助手状态，OLED屏幕只有2色，显示图片效果不好，我改为纯文字方案。配置如下：

display:
  - platform: ssd1306_i2c
    id: oled128
    model: "SSD1306 128x64"
    i2c_id: i2c_bus
    address: 0x3C
    update_interval: never
    # 定义了多个显示页面，每个页面是一个独立的绘制函数
    pages:
      # 空闲页面
      - id: idle_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(30, 20, id(font_main), id(text_color), "%s", "待机状态");
          id(draw_active_timer_widget).execute();
      # 监听页面
      - id: listening_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(30, 20, id(font_main), id(text_color), "%s", "聆听状态");
          id(draw_active_timer_widget).execute();
      # 思考页面
      - id: thinking_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(0, 0, id(font_main), id(text_color), "%s", "思考:");
          const int start_y = 16;
          const int line_height = 12;
          const int max_width = 128;
          std::string text = id(text_request).state.c_str();
          int y = start_y;
          std::string line;
          for (size_t i = 0; i < text.size() && y < 64;) {
            uint8_t c = text[i];
            int len =
              (c & 0x80) == 0x00 ? 1 :
              (c & 0xE0) == 0xC0 ? 2 :
              (c & 0xF0) == 0xE0 ? 3 : 4;
            std::string next = line + text.substr(i, len);
            int x1, y1, w, h;
            it.get_text_bounds(
              0, y,
              next.c_str(),
              id(font_small),
              esphome::display::TextAlign::TOP_LEFT,
              &x1, &y1, &w, &h
            );
            if (w > max_width) {
              it.printf(0, y, id(font_small), id(text_color), "%s", line.c_str());
              y += line_height;
              line.clear();
            } else {
              line = next;
              i += len;
            }
          }
          if (!line.empty() && y < 64) {
            it.printf(0, y, id(font_small), id(text_color), "%s", line.c_str());
          }
          id(draw_active_timer_widget).execute();
      # 回复页面
      - id: replying_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(0, 0, id(font_main), id(text_color), "%s", "回复:");
          const int start_y = 16;
          const int line_height = 12;
          const int max_width = 128;
          std::string text = id(text_response).state.c_str();
          int y = start_y;
          std::string line;
          for (size_t i = 0; i < text.size() && y < 64;) {
            uint8_t c = text[i];
            int len =
              (c & 0x80) == 0x00 ? 1 :
              (c & 0xE0) == 0xC0 ? 2 :
              (c & 0xF0) == 0xE0 ? 3 : 4;
            std::string next = line + text.substr(i, len);
            int x1, y1, w, h;
            it.get_text_bounds(
              0, y,
              next.c_str(),
              id(font_small),
              esphome::display::TextAlign::TOP_LEFT,
              &x1, &y1, &w, &h
            );
            if (w > max_width) {
              it.printf(0, y, id(font_small), id(text_color), "%s", line.c_str());
              y += line_height;
              line.clear();
            } else {
              line = next;
              i += len;
            }
          }
          if (!line.empty() && y < 64) {
            it.printf(0, y, id(font_small), id(text_color), "%s", line.c_str());
          }
          id(draw_active_timer_widget).execute();
      # 定时器结束页面
      - id: timer_finished_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(30, 20, id(font_main), id(text_color), "%s", "时间结束");
      # 错误页面
      - id: error_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(25, 20, id(font_main), id(text_color), "%s", "呃,出错了");
      # 无Home Assistant页面
      - id: no_ha_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(25, 20, id(font_main), id(text_color), "%s", "未连接HA");
      # 无WiFi页面
      - id: no_wifi_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(25, 20, id(font_main), id(text_color), "%s", "未连接wifi");
      # 初始化页面
      - id: initializing_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(35, 20, id(font_main), id(text_color), "%s", "加载中");
      # 静音页面
      - id: muted_page
        lambda: |-
          it.fill(id(bg_color));
          it.printf(35, 20, id(font_main), id(text_color), "%s", "静音状态");
          id(draw_active_timer_widget).execute();

③ WS2812灯带效果：根据语音助手工作状态配置专属灯效，聆听——白色呼吸灯效，思考——蓝色扫描灯效，回复——语音律动灯效。配置如下：

light:
  # 绿灯
  - platform: binary
    id: green_light
    name: "Green Light"
    output: green_led
    restore_mode: ALWAYS_OFF
  # 黄灯
  - platform: binary
    id: yellow_light
    name: "Yellow Light"
    output: yellow_led
    restore_mode: ALWAYS_OFF
  # WS2812灯带
  - platform: esp32_rmt_led_strip
    id: ws2812_strip
    name: "WS2812 Strip"
    pin: GPIO2
    num_leds: 10
    chipset: WS2812
    rgb_order: GRB
    restore_mode: ALWAYS_OFF
    effects:
      # Listening 灯效：白色呼吸
      - pulse:
          name: "Listening Breathing"
          transition_length: 1.2s
          update_interval: 1.2s
          min_brightness: 5%
          max_brightness: 25%
      #  Thinking 灯效：蓝色扫描
      - addressable_scan:
          name: "Thinking Scan"
          move_interval: 80ms
          scan_width: 2
      # Replying 灯效：语音律动
      - random:
          name: "Replying Voice Pulse"
          transition_length: 150ms
          update_interval: 120ms

④ 摄像头：将OV3660摄像头打造成Home Assistant的一个实体，实现视频监控功能。配置如下：

esp32_camera:
  name: ESP32 Camera
  external_clock:
    pin: GPIO10           # XCLK_GPIO_NUM
    frequency: 20MHz
  i2c_id: camera_i2c
  data_pins: [GPIO15, GPIO17, GPIO18, GPIO16, GPIO14, GPIO12, GPIO11, GPIO48]
  vsync_pin: GPIO38
  href_pin: GPIO47
  pixel_clock_pin: GPIO13 # PCLK_GPIO_NUM
  # power_down_pin: -1    # PWDN_GPIO_NUM (未使用)
  # reset_pin: -1         # RESET_GPIO_NUM (未使用)
  resolution: 640x480     # QVGA - 分辨率
  jpeg_quality: 15        # 适合高分辨率的质量设置 (10=最高质量, 63=最低质量)
  vertical_flip: true    # 上下翻转图像
  horizontal_mirror: true # 左右翻转图像
  # 图像调整参数 - 改善亮度
  brightness: 1           # 亮度调整 (-2 到 2, 默认0)
  contrast: 0             # 对比度调整 (-2 到 2, 默认0)
  saturation: 0           # 饱和度调整 (-2 到 2, 默认0)
  # 自动曝光和增益控制
  aec_mode: auto          # 自动曝光控制
  aec2: true              # 启用高级自动曝光
  ae_level: 1             # 自动曝光级别 (-2 到 2, 默认0)
  agc_mode: auto          # 自动增益控制
  agc_gain_ceiling: 2x   # 增益上限 (2x, 4x, 8x, 16x, 32x, 64x, 128x)
  wb_mode: auto           # 自动白平衡

7）在线编译固件

由于国内网络环境限制，本地编译固件易出现依赖包下载失败的问题，推荐使用 GitHub Actions workflows 进行云端编译。

GitHub Actions 是 GitHub 提供的自动化工具，由官方或社区维护的虚拟环境（Linux/Windows/macOS 及容器）执行，实现代码编译、测试、发布、通知等自动化工作。

本地 ESPHome 配置完成后，通过 Git Bash 将修改后的代码推送到个人 GitHub 仓库：

git status
git add .
git commit -m "add eetree ai"
git push

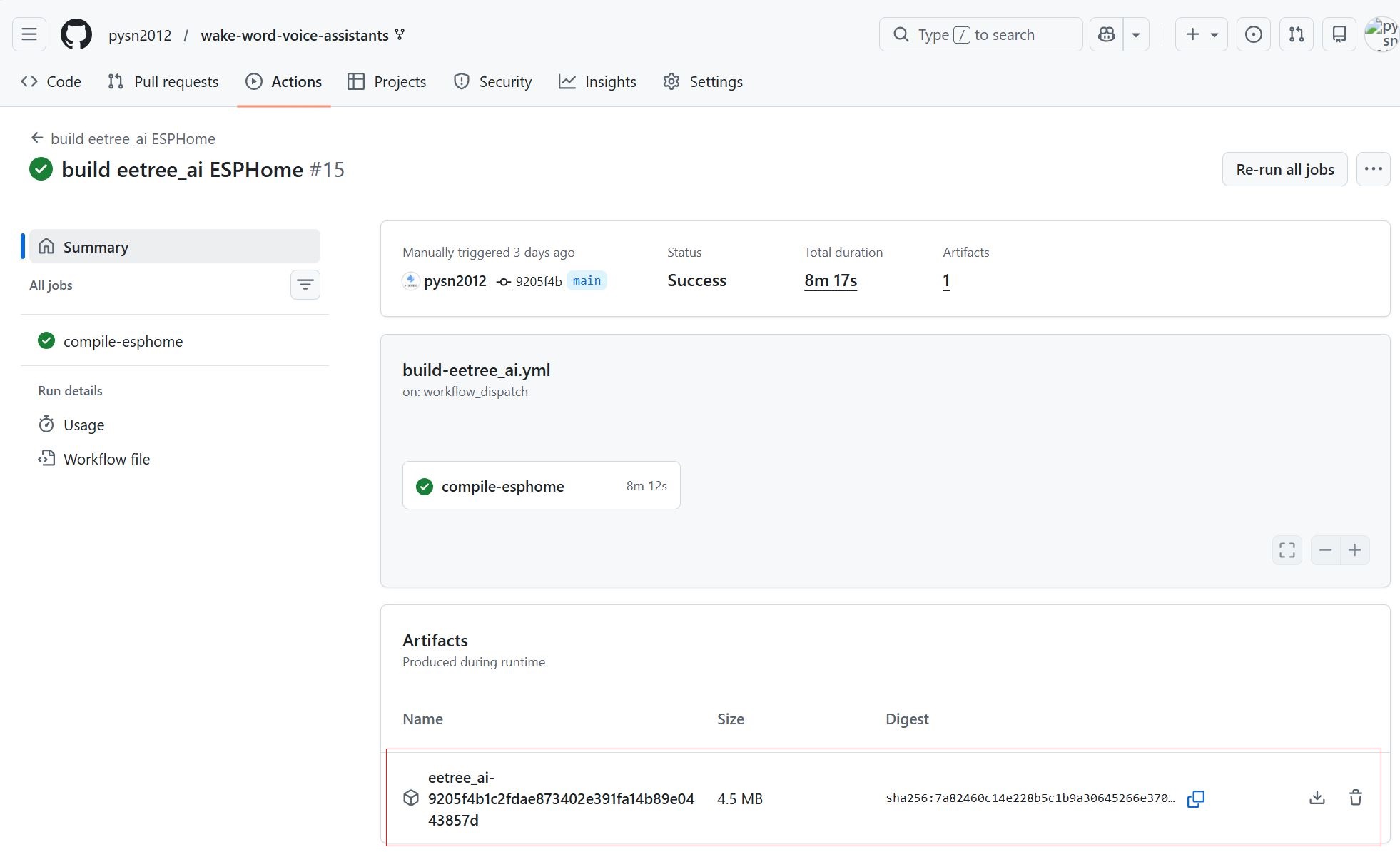

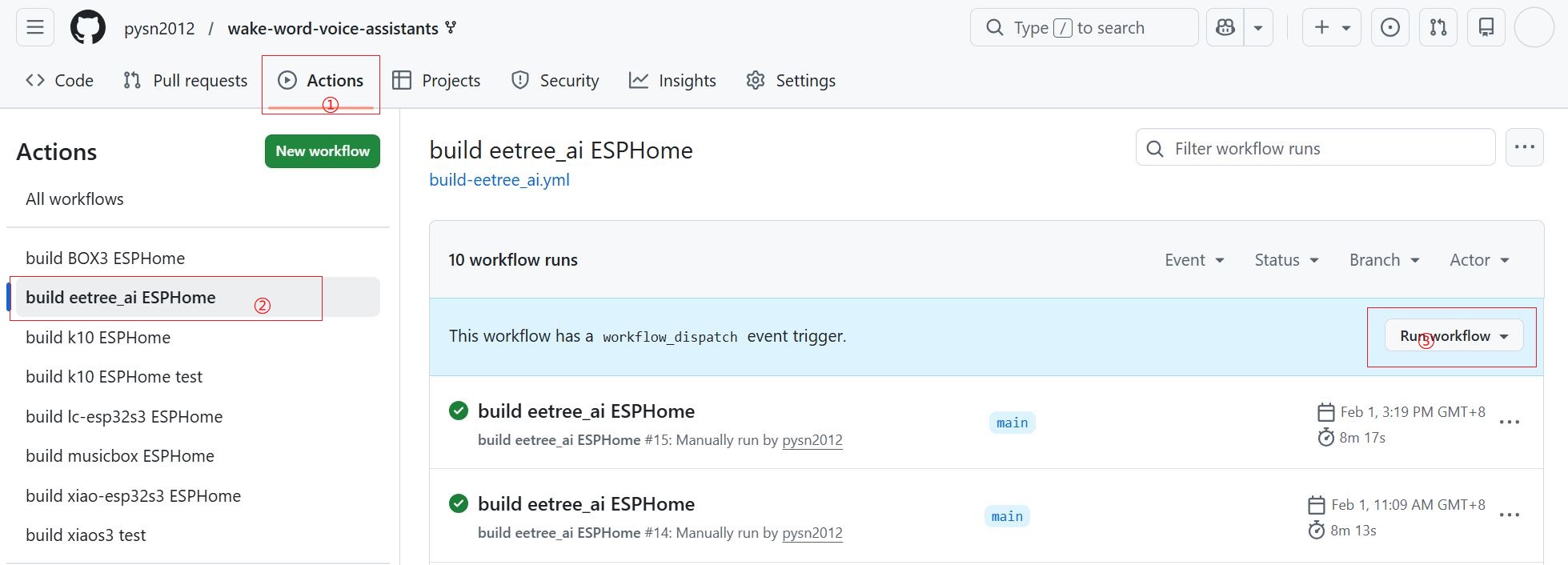

回到个人 GitHub 仓库，①点击GitHub Actions，②左侧选择工作流（build eetree_ai ESPHOME），③右侧点击Run workflow → Run workflow，手动触发工作流：

工作流跑完后状态显示 ✅，④点击该条记录，⑤在底部 Artifacts下载编译好的固件：

8）固件烧录

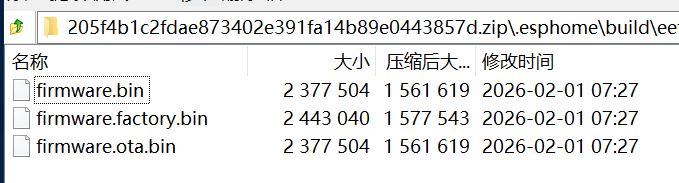

下载的固件包包含 3 个文件，其中firmware.factory.bin为完整可烧录固件。

推荐使用 ESPHome 在线工具烧录（操作简单、无需安装软件），也可使用乐鑫官方 Flash Download Tool，以下为 ESPHome 在线工具烧录步骤：

访问 ESPHome 在线工具：https://web.esphome.io/
将 XIAO ESP32S3 开发板通过 USB 数据线连接至电脑，进入下载模式：按住 BOOT 键和 RST 键，先释放 RST 键，再释放 BOOT 键

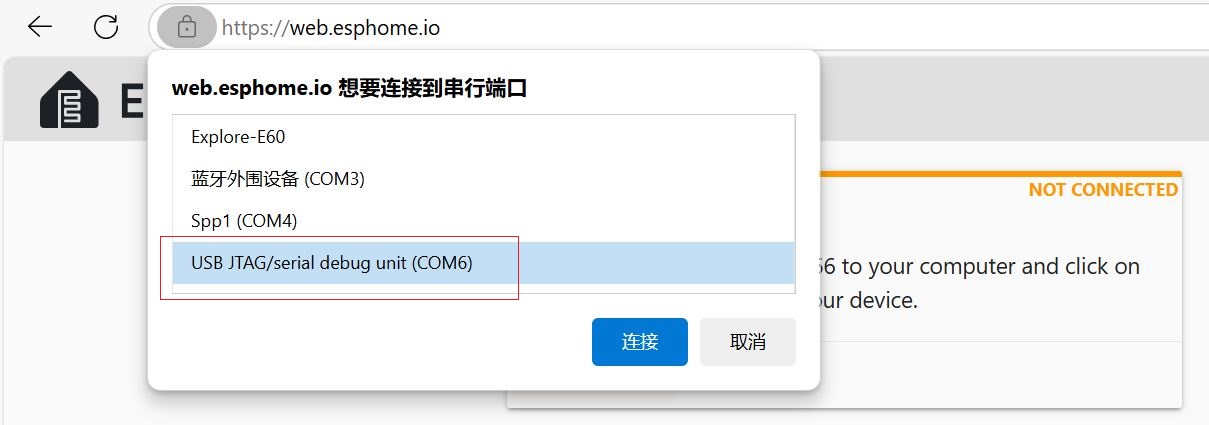

在在线工具页面点击CONNECT按钮，在弹出的设备列表中选择XIAO ESP32S3对应的串口（如 COM6，可通过设备管理器查看）

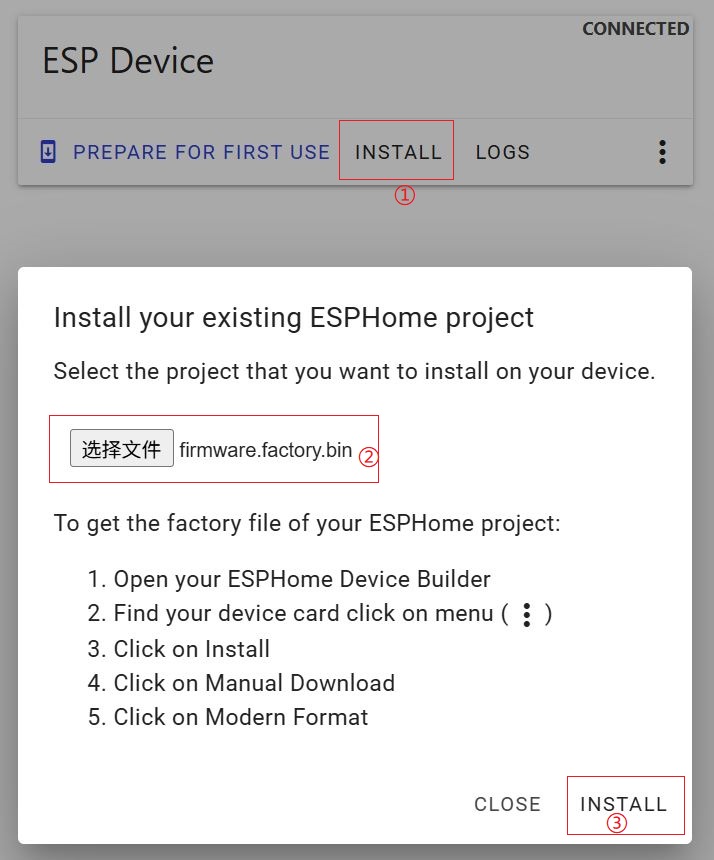

连接成功后，点击页面中的INSTALL按钮，在弹出的固件选择窗口中，选择固件文件，上传之前编译好的固件firmware.factory.bin

点击右下角的INSTALL开始烧录，工具会自动擦除原有固件、写入新固件
烧录完成后，按开发板上的 RST 键重启设备

六、功能展示

1）网络配置

ESPHome 官方默认采用 AP 配网模式，设备首次启动后可通过以下两种方式完成 WiFi 配置，适配 2.4G WIFI：

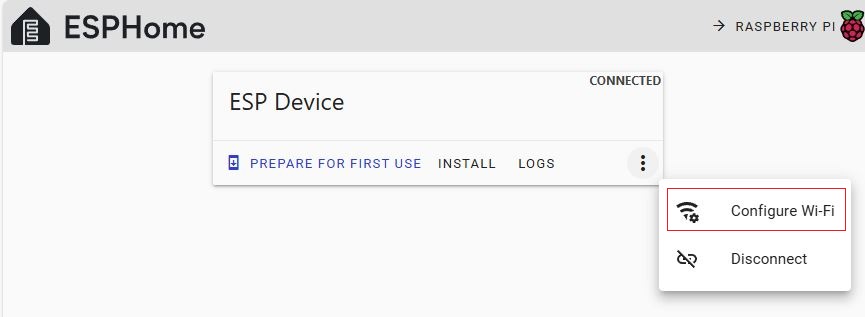

方式 1：通过 ESPHome 在线工具（https://web.esphome.io/）完成 WiFi 配置——点击在线工具的CONNECT，连接成功后点击右下角的三个点图标，选择Configure WIFI---->CONNECT TO WIFI，输入WiFi 名称和密码，设备会自动连接网络并完成初始化。
方式 2：手动AP配网 —— 使用手机 / 电脑连接设备启动后发出的 WiFi 热点（名称格式通常为xiao-esp32s3-XXXX），连接成功后会自动弹出 WiFi 选择界面，选择你的 2.4G WiFi 并输入密码，即可完成设备联网。

配网完成后，打开Home Assistant，进入「设置」→「设备与服务」，系统应能自动发现xiao-esp32s3设备。

2）基础设置

在 Home Assistant 中完成设备添加后，需进行初始化设置。

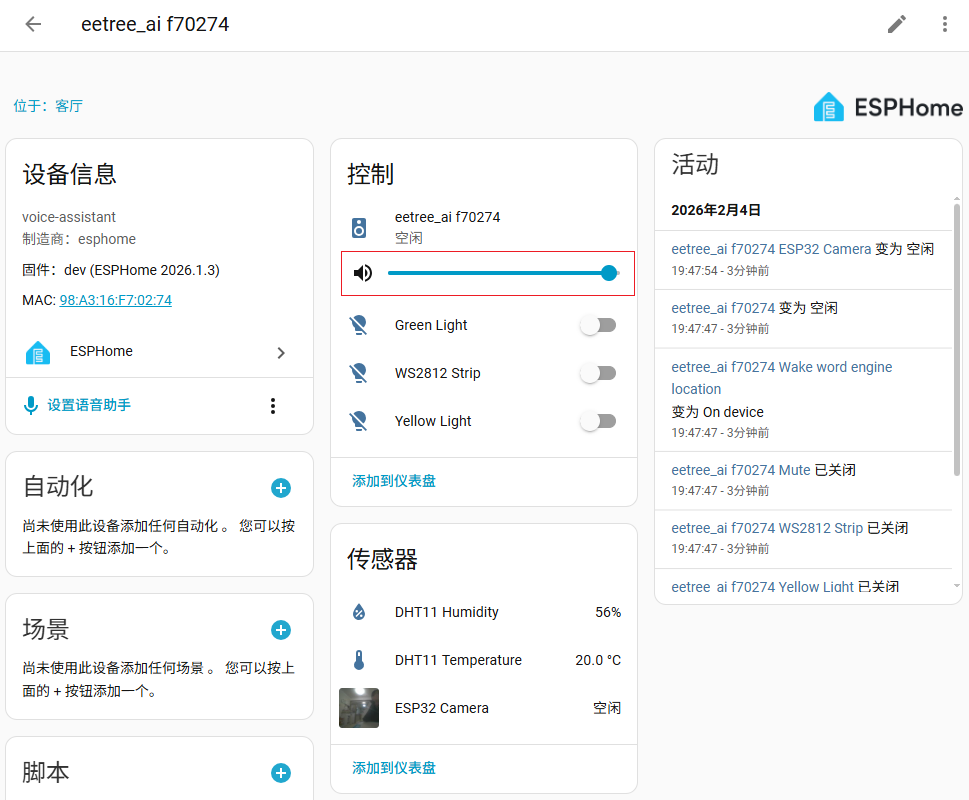

音量调节：设备默认播放音量较低，建议在设备配置页将音量调至最大。

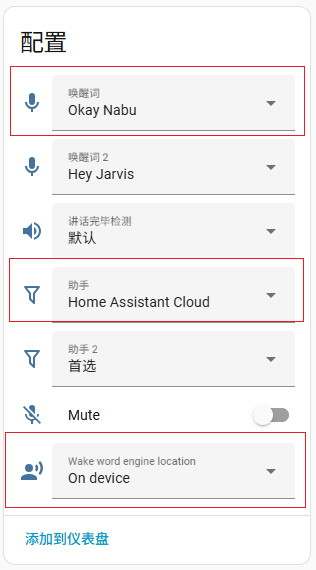

唤醒词与语音助手设置：设置唤醒词为 OK，NABU （实测该唤醒词识别灵敏度最优，其他唤醒词效果受发音影响可能较差），设置助手为Home Assistant Cloud。

3）网页或APP控制

可通过 Home Assistant 网页端或 APP 对所有设备进行控制，可操作功能包括：摄像头实时监控、WS2812 RGB 灯带开关、绿灯/黄灯单独开关、温湿度查询、设备静音等。

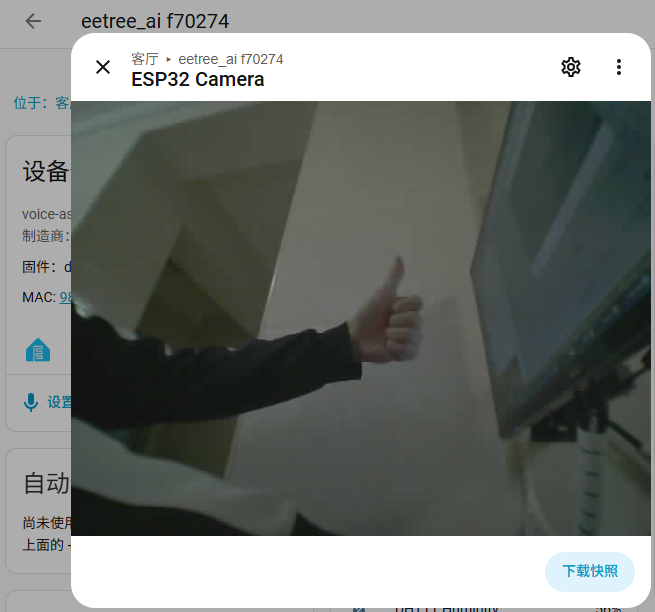

点击ESP32 Camera ，打开摄像头实时监控画面：

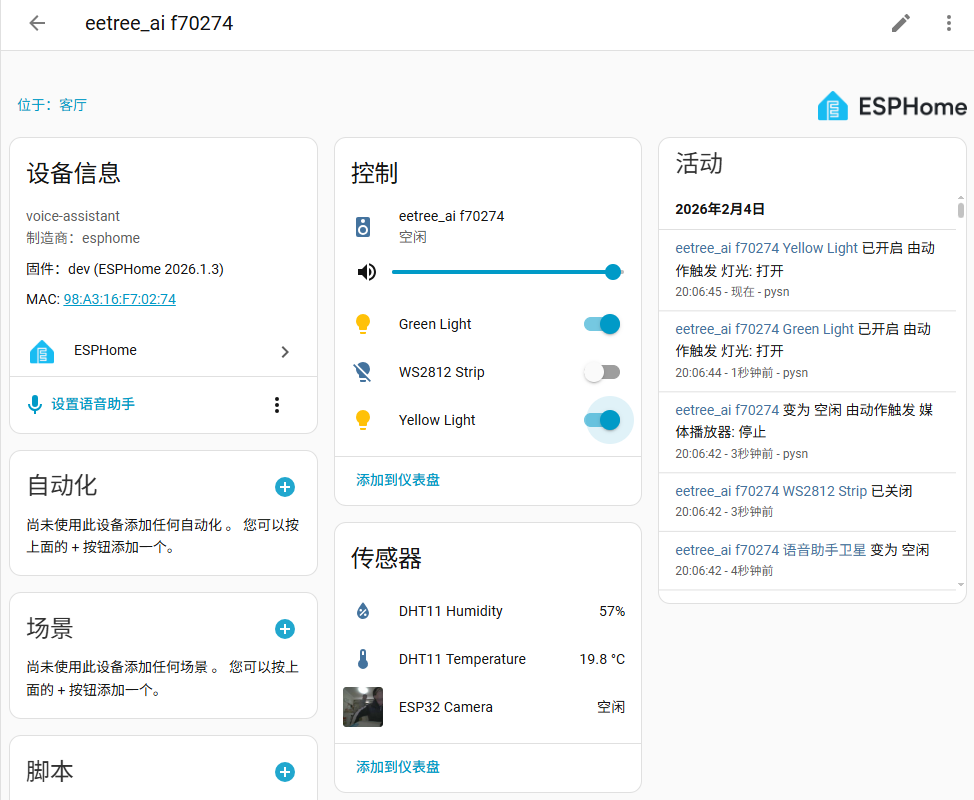

点击Green Light和Yellow Light开关，打开绿灯和黄灯：

也可以在网页端查询DHT11上传的温湿度。

网页控制效果展示：详见演示视频。

4）语音控制

通过唤醒词 Okay NABU 唤醒语音助手，发出指令（如：打开绿灯、DHT温度和湿度），OLED屏幕会清晰显示对话内容，包括指令文本及回复结果。

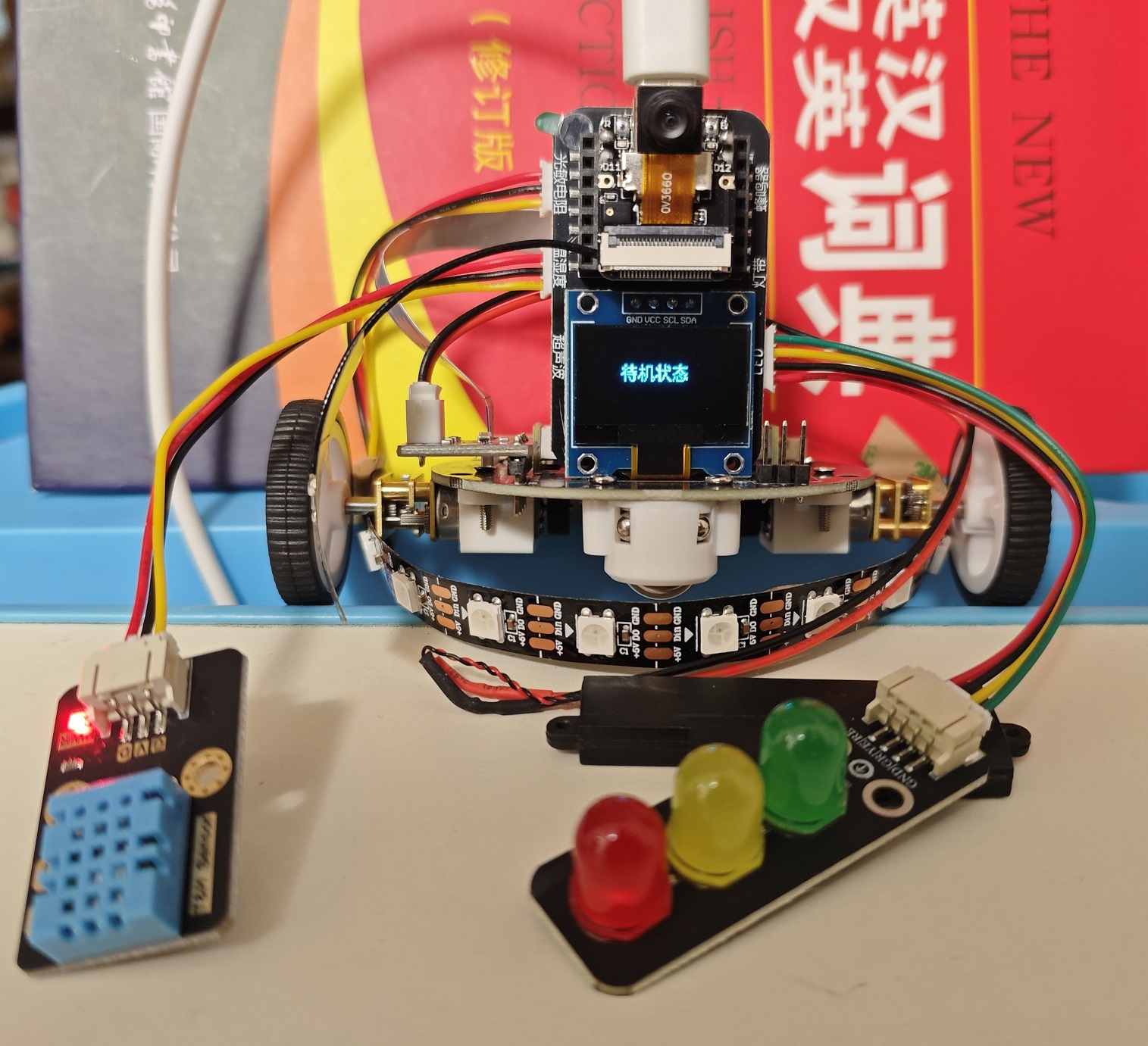

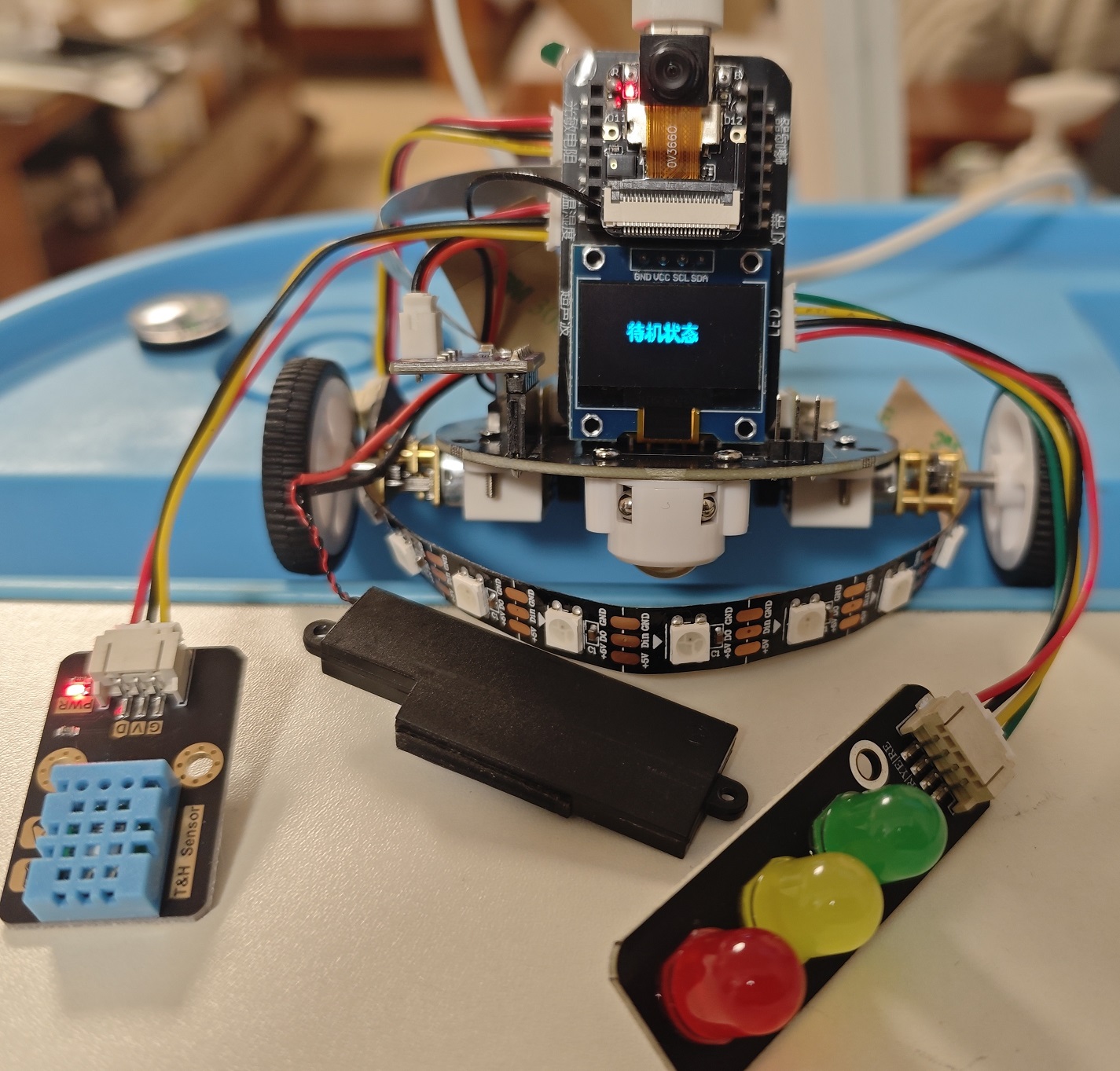

待命状态：

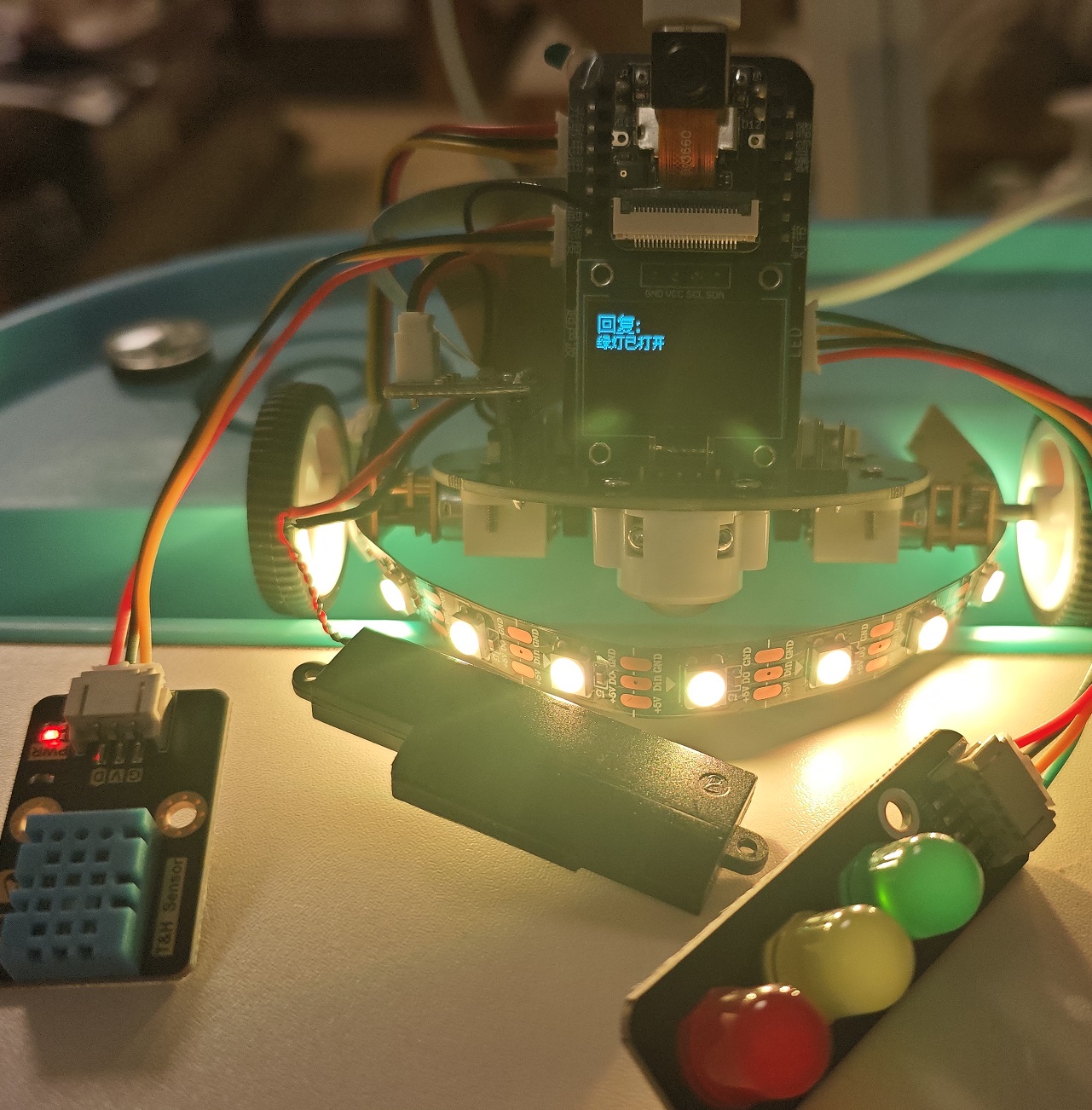

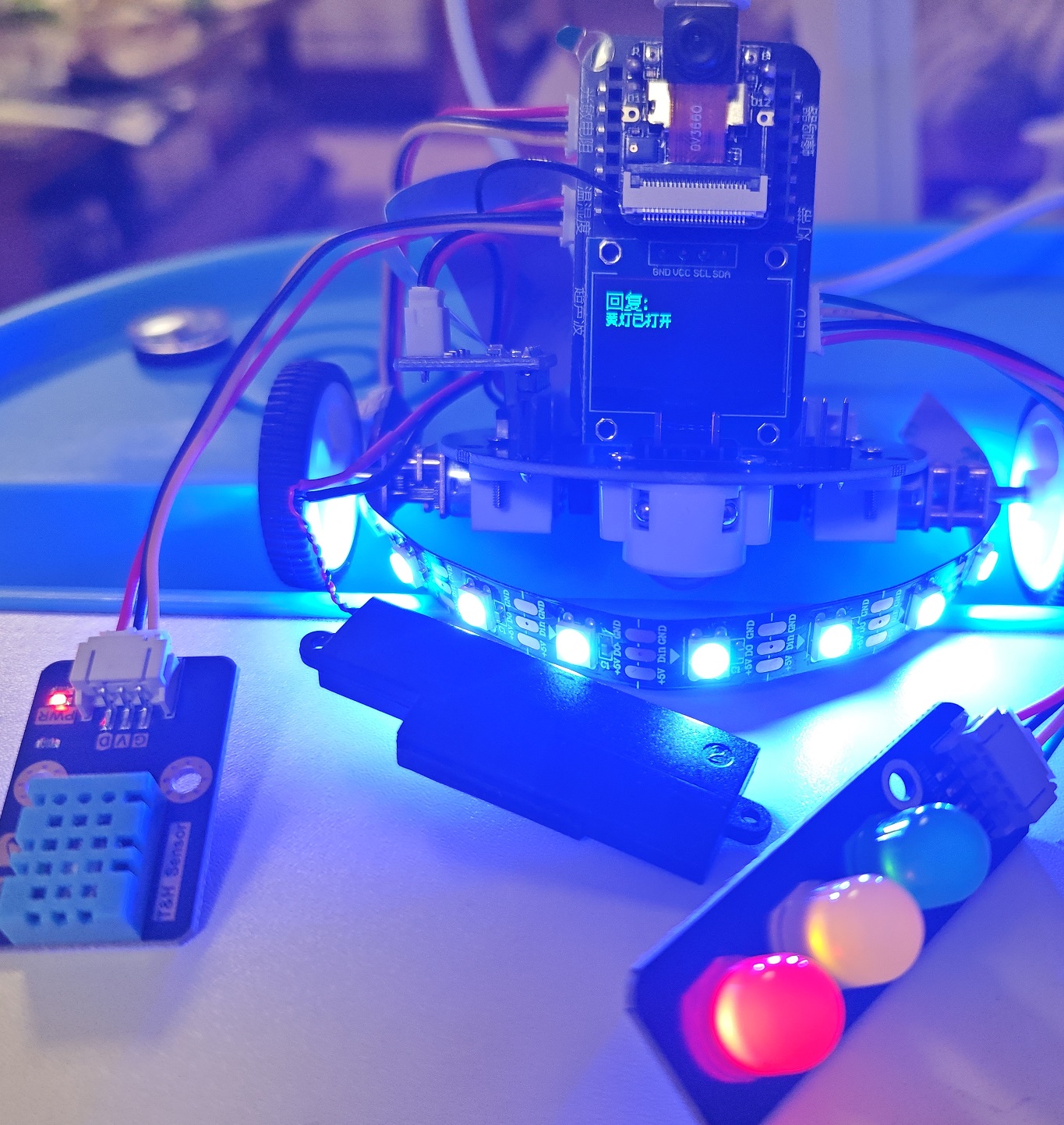

简单指令（响应迅速）：

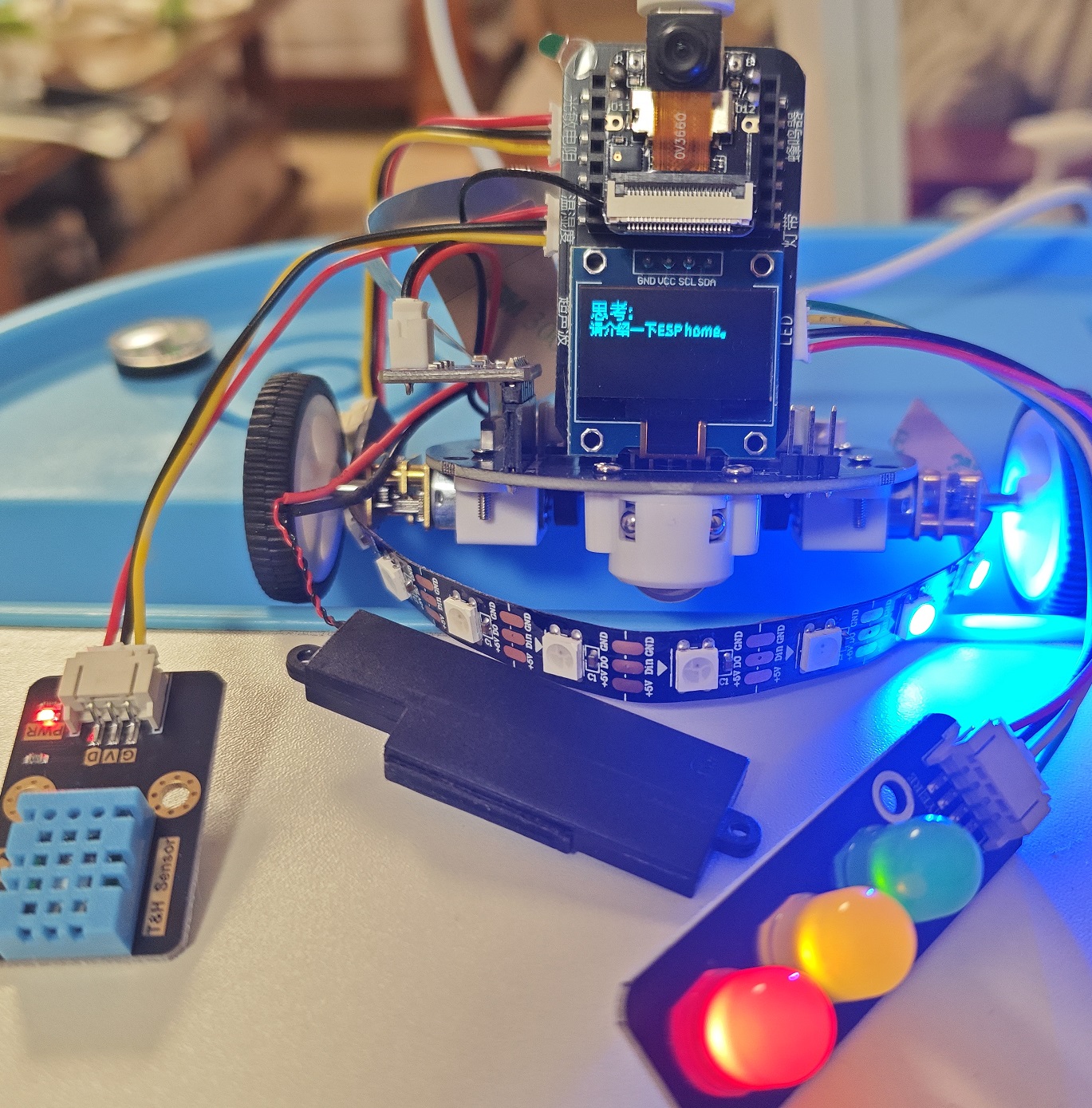

思考状态：

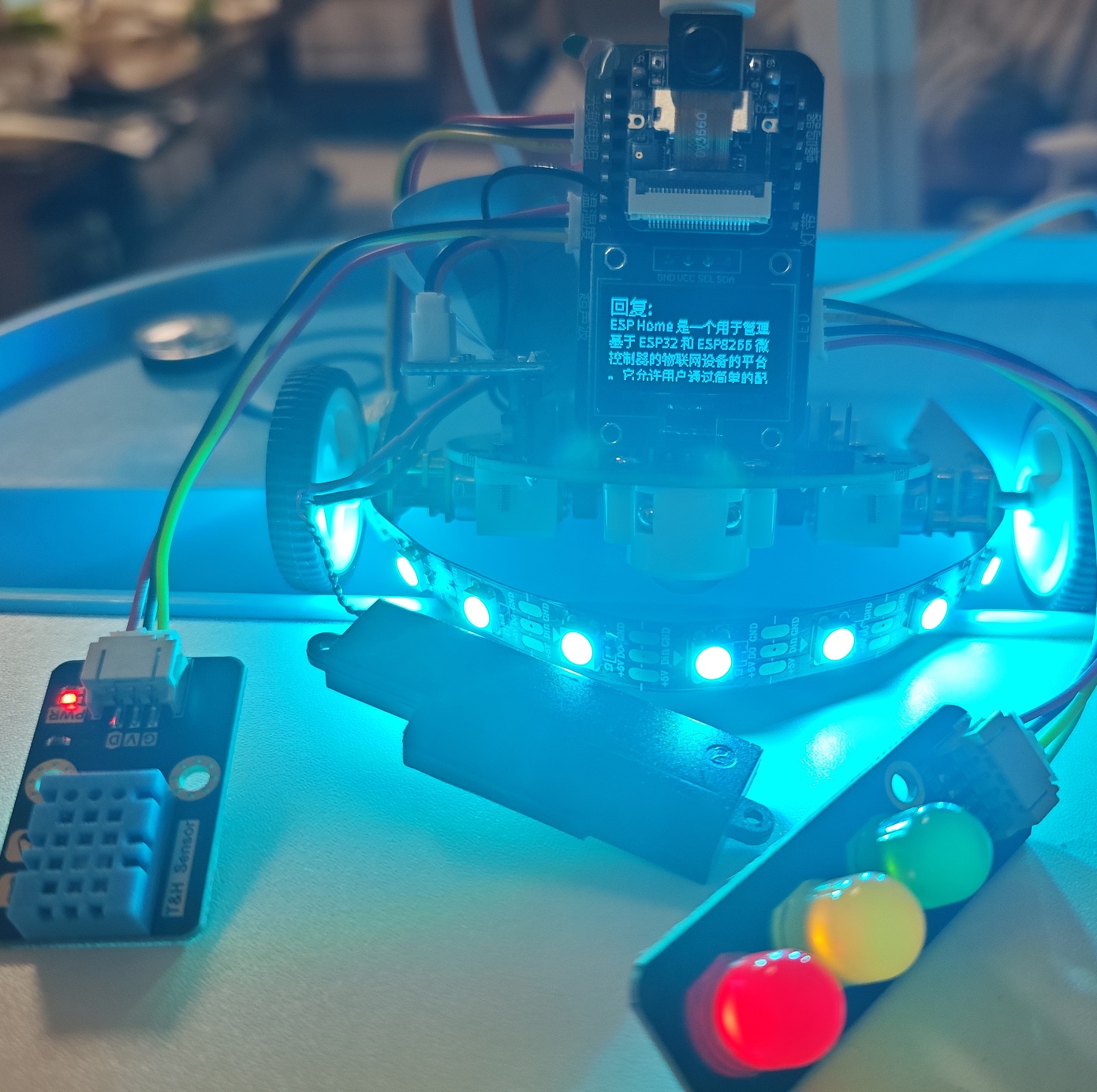

智能问答：

语音控制全流程效果展示：详见演示视频。

七、项目中遇到的难题及解决方法

难题 1：除了 Okay NABU ，其他语音唤醒灵敏度低

我尝试了 microWakeWord 自带的 Hey Jarvis 唤醒词，发现识别灵敏度极低，经常无响应；又尝试安装 OpenWakeWord ，使用开源的 小智、小爱 等中文唤醒词，唤醒率均不高。

解决方法：确定 Okay NABU 为适配性最优的唤醒词。如果后续要使用其他唤醒词，建议使用自己的语音进行训练，提高唤醒效果。

难题 2：STT、LLM、TTS响应速度慢

语音交互过程中，LLM和TTS响应速度偏慢。当使用快速意图识别控制设备时，响应速度与小智（https://xiaozhi.me/）相当；但使用LLM 深度理解时，需等待数秒才能得到反馈，与小智的响应体验差距较大。

解决方法：受云端服务和网络传输延迟双重影响，暂时无法解决此问题。建议优先使用快速意图识别控制设备，减少LLM和TTS的调用。

难题 3：RGB 灯带语音律动灯效无法精准联动

项目设计时，计划让 WS2812 RGB 灯带根据语音播放的频率、节奏实现同步律动灯效，但实际开发中，无法获取设备语音播放的实时频率数据，无法实现灯效与语音的精准联动。

解决方法：采用随机律动的灯效方案替代，虽能在语音回复阶段呈现动态效果，但无法与语音节奏联动，后续进一步探索音频数据获取与灯效联动的实现方式。

八、心得体会

通过本项目的开发和学习，我完成了一次从理论到实操的完整智能家居项目实践，收获颇丰。

软件开发方面：不仅深入掌握了 ESPHome 的 YAML 配置、硬件驱动开发，以及设备与 Home Assistant 的对接等技术，还对 “本地硬件交互 + 智能家居系统 + 云端 AI 大模型” 的开发框架有了更直观、深刻的理解，清晰认识到各环节之间的技术衔接逻辑。

硬件设计方面：通过对人工智能硬件实验套件的组装、调试，我补充了不少硬件相关知识，从各类模块的接口匹配、排线焊接，到硬件文档的查阅与解读，动手能力和硬件认知都得到了提升。

整个开发过程中，也遇到了语音唤醒、响应速度、灯效联动等一系列技术难题。在排查问题、尝试解决的过程中，学到了很多实战经验，同时也清晰认识到商用智能产品与自制项目在技术优化、体验打磨上的差距。
