1. 项目介绍
本期活动提供了多个任务选项，考虑到这是初次接触MCXA346这款全新的MCU，我选择了最基础但也是任何嵌入式开发“第一步”的任务——任务1的基础题目：使用MCXA346开发板的UART串口输出“Hello, DigiKey Funpack 5-1”。
2.硬件介绍
本项目用到的是NXP官方推出的FRDM-MCXA346开发板。
主控芯片: MCX A346：基于Arm Cortex-M33内核，最高主频可达180MHz，配备了高达1MB的闪存和256KB的RAM。双FlexPWM、高精度ADC和数学加速器（MAU），在工业控制，尤其是电机驱动领域巨有大潜力。
3. 方案框图和项目设计思路介绍
本项目的设计思路非常直接，就是实现MCU最基本的数据输出功能。核心逻辑是：
初始化系统时钟 -> 配置与板载调试器相连的UART引脚 -> 初始化UART外设并设置正确的波特率 -> 通过UART发送字符串。
3.2 方案框图

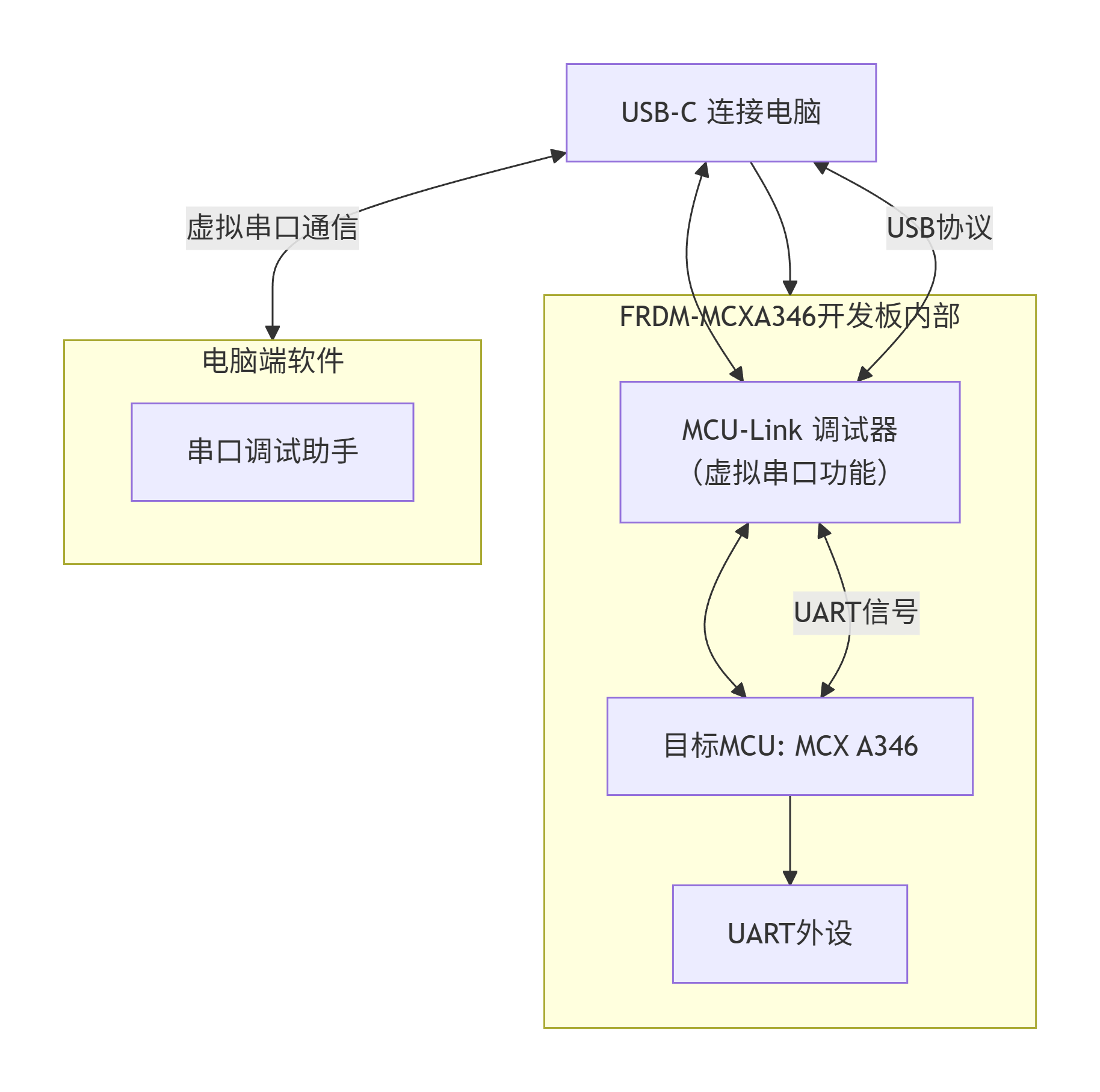

下图描述了整个系统的软硬件交互流程：
流程说明：
- 物理连接：通过一根USB-C线将PC和FRDM板上的MCU-Link USB口连接起来。
- 虚拟串口：PC识别到板载的MCU-Link调试器，并为其安装驱动，生成一个虚拟的COM端口（例如COM3）。
- MCU程序运行：MCX A346芯片上电后，按照烧录进去的代码运行。
- UART初始化：代码配置MCX A346的某个UART外设，将其TX引脚连接到与调试器通信的指定GPIO上，并设置通信参数（如波特率115200, 8位数据, 1位停止位, 无校验）。
- 数据发送：MCU通过UART外设将“Hello, DigiKey Funpack 5-1”字符串逐字节发送出去。
- 数据中转：板载的MCU-Link调试器芯片监听到UART总线上的数据，将其从UART协议“翻译”成USB协议，并通过USB线缆上传给PC。
- 数据显示：PC上的串口调试助手打开对应的虚拟COM端口，接收来自USB的数据，并将其显示在屏幕上。
4. 调试软件介绍、软件流程图及关键代码介绍
本项目主要使用了VS code,项目的软件逻辑极为简单，其流程图如下：
以下是项目中核心功能的代码片段及简要说明。代码基于MCUXpresso SDK生成并进行了更改。
#include "fsl_device_registers.h"
#include "fsl_debug_console.h"
#include "board.h"
#include "app.h"
#define DEBUG_CONSOLE_TRANSFER_NON_BLOCKING 0U
int main(void)
{
char ch;
/* Init board hardware. */
BOARD_InitHardware();
PRINTF("MCUX SDK version: %s\r\n", MCUXSDK_VERSION_FULL_STR);
PRINTF("“Hello, DigiKey Funpack 5-1”\r\n");
while (1)
{
ch = GETCHAR();
PUTCHAR(ch);
}
}
5. 功能展示图及说明

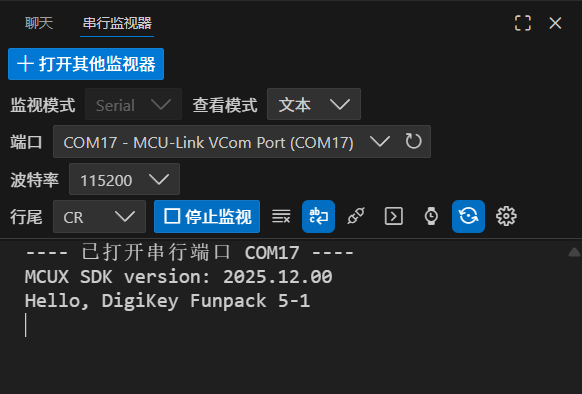

功能描述：将FRDM-MCXA346开发板通过USB-C连接至电脑后，在MCUXpresso IDE中将上述代码编译并下载到板载MCU中。下载完成后，程序自动开始运行。此时，打开PC端的串口调试助手，选择正确的COM口（本机为COM5），设置波特率为115200，数据位8，停止位1，无校验位，并打开串口。即可在接收区看到打印的“Hello, DigiKey Funpack 5-1”信息。
6. 心得体会
通过参与Funpack5-1活动，并完成这个“简单”的UART输出任务，我收获的远不止于让开发板说了一句“Hello”。
首先，我亲身体验了从零开始上手一款全新MCU的完整流程：从阅读活动规则、下单购买，到下载SDK、搭建开发环境、阅读参考手册、编写代码、下载调试，最后输出结果并撰写报告。这个过程是任何课堂理论都无法替代的宝贵经验。NXP的MCUXpresso生态确实非常强大，其SDK和配置工具极大地降低了开发门槛，让我能将更多精力集中在逻辑实现而非繁琐的寄存器配置上。Funpack活动这种“任务驱动”的学习模式，有效地克服了我的学习惰性，让我在有限的时间内集中精力解决一个具体问题，从而快速提升。
总的来说，这次经历不仅让我完成了一个项目，更让我掌握了一套学习新技术的有效方法，并激发了我深入探索嵌入式世界的兴趣。感谢硬禾和DigiKey提供这样优质的活动平台。
