MAX32655FTHR是美国亚德诺半导体公司（ADI）推出的一款高性能、超低功耗微控制器开发板。它以其极致的能效比和强大的无线连接能力为核心特色，专为下一代电池供电的物联网（IoT）和可穿戴设备而设计。并非通用型入门开发板，而是一款高度集成、目标明确的专业评估平台。其核心使命是解决物联网边缘设备在高性能计算、持续无线连接与超长电池续航之间的核心矛盾。它主要面向需要复杂数据处理（如生物信号分析、音频处理）并保持数月甚至数年续航的先进应用。
本站地址：https://www.eetree.cn/project/detail/4230
主控芯片（MAX32655）：一颗主频高达96MHz的ARM Cortex-M4F内核（支持浮点运算单元），用于运行主应用程序和复杂算法；同时集成一颗低功耗RISC-V协处理器，专门处理蓝牙协议栈和传感器轮询等任务
无线连接：集成蓝牙5.2 低功耗（BLE）射频前端，支持长距离、高数据传输率模式，为设备提供稳定、高效的无线连接。
介绍
本次活动使用使用按钮实现不同led等效的切换。
目前设计的led灯效有蓝灯呼吸，红灯呼吸，绿灯呼吸，rgb乱闪。
开发环境搭建
msdk地址地址：离线地址

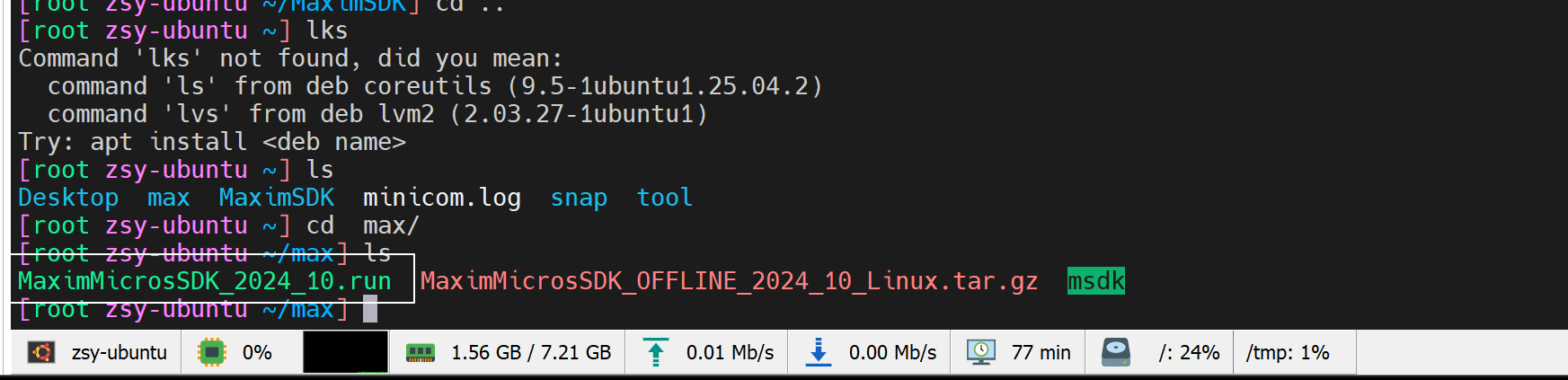

使用命令行，MaximMicrosSDK_2024_10.run，安装max36552支持。

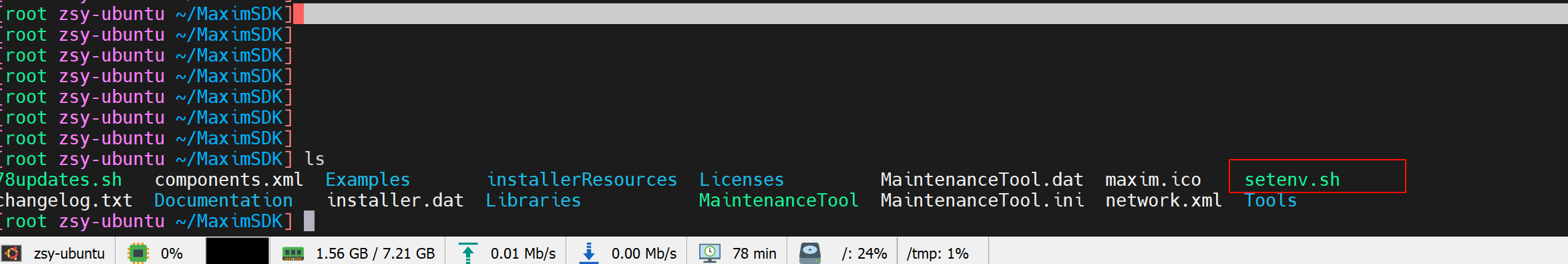

安装完毕后，在安装sdk路径下，执行一下环境创建脚本：setenv.sh，如下图
通过ssh连接的情况下，最后把updatesh脚本改个名字，不然ssh会断开。
简单测试一个流程：helloworld。
make 编译成功后，使用make flash.openocd烧录程序到板卡里。

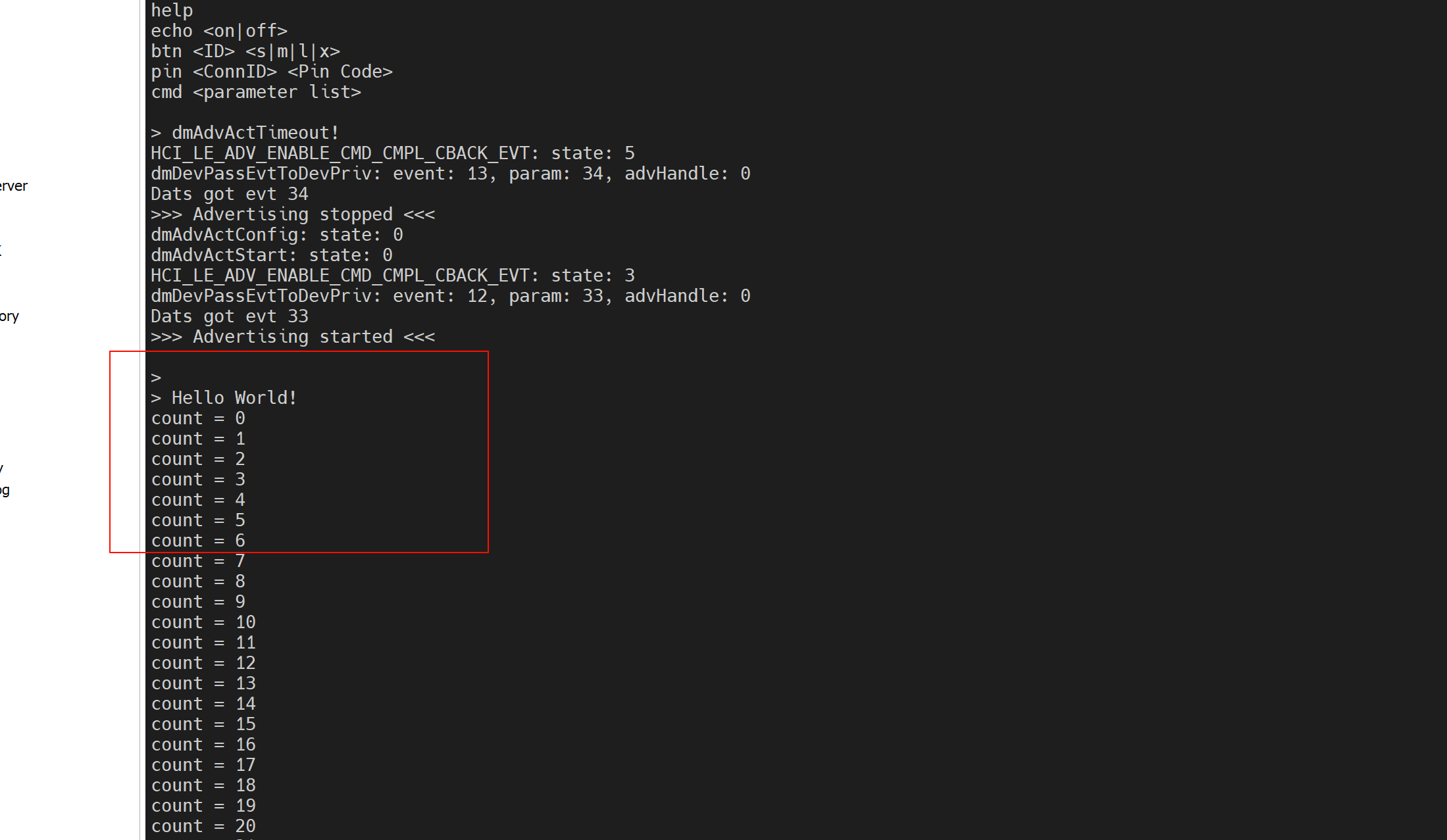

执行minicom -c on -D /dev/ttyACM0，打开串口，显示如下

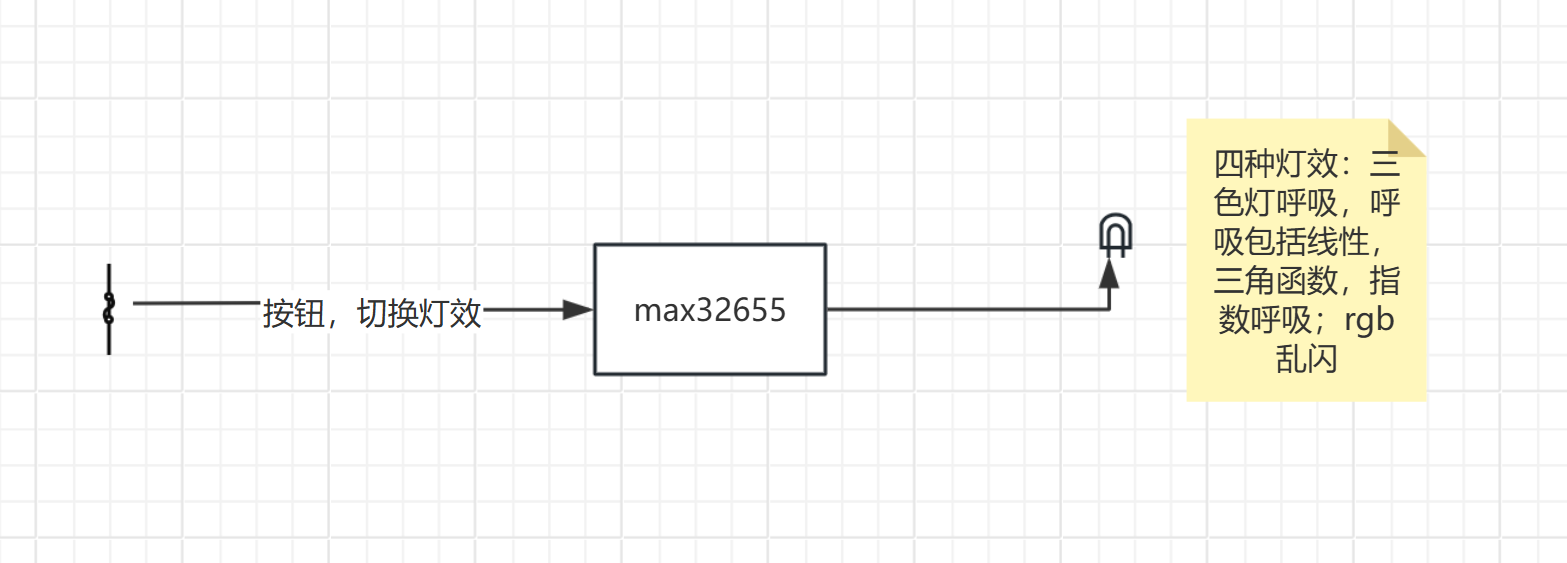

项目框图
led引脚接线如下

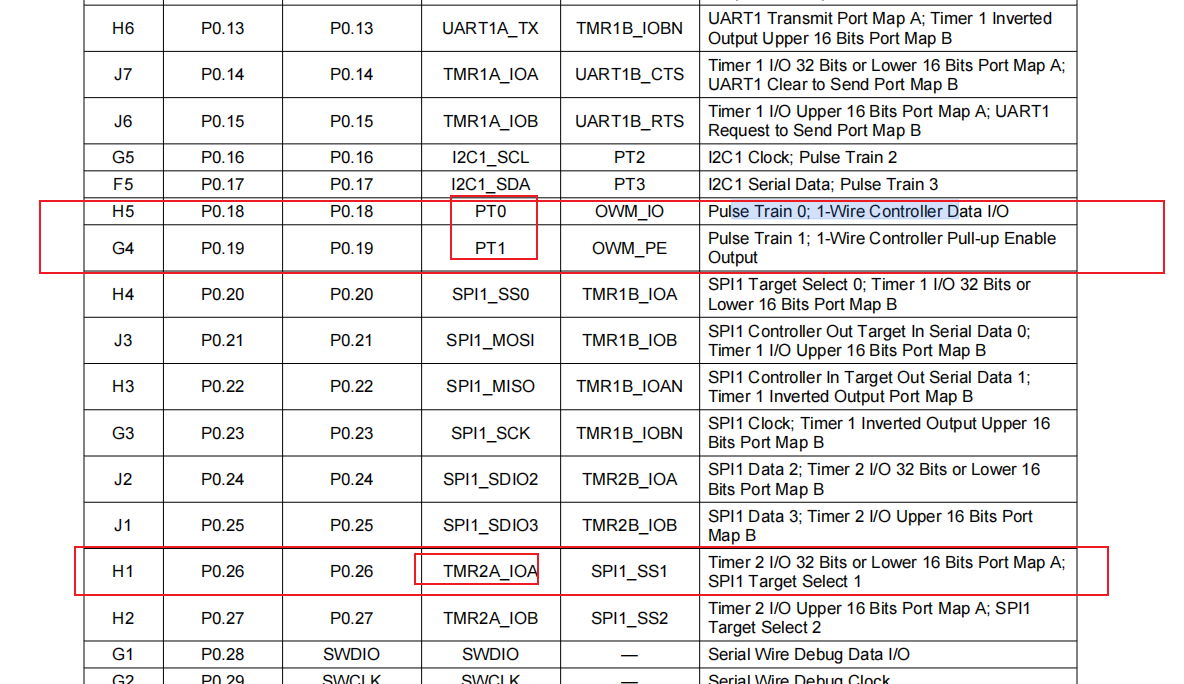

查看手册，分析引脚的功能如下，下面看一下pt和基于定时器的呼吸灯实现方法。
流程图如下
开发代码

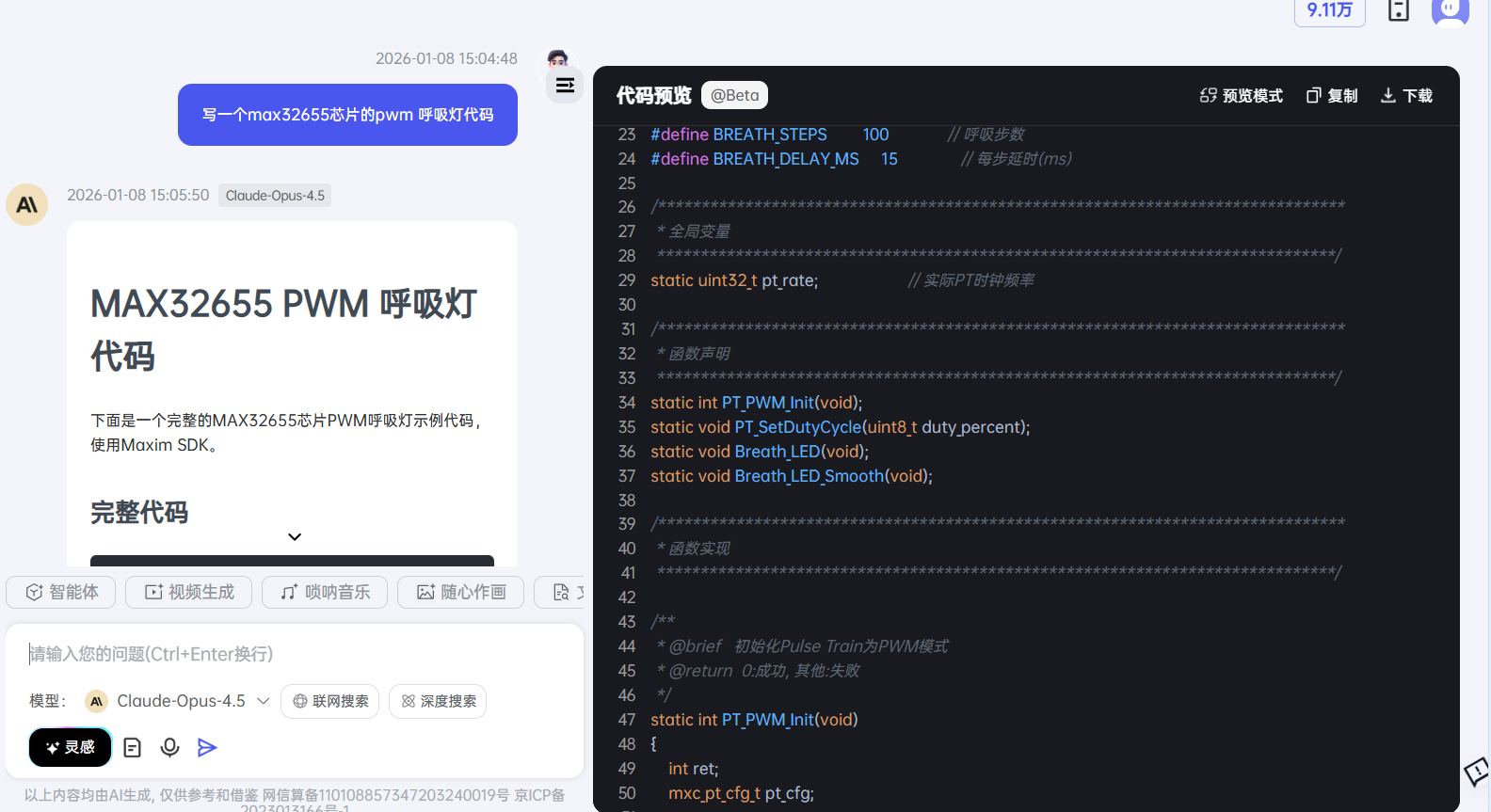

如下，使用claude 自动生成一份基于pt外设的呼吸灯代码。
生成的代码如下
/**
* @file main.c
* @brief MAX32655 Pulse Train 呼吸灯示例
* @details 使用PT模块产生PWM信号，实现LED呼吸灯效果
*/
#include <stdio.h>
#include <stdint.h>
#include "mxc_device.h"
#include "mxc_sys.h"
#include "mxc_delay.h"
#include "pt.h"
#include "gpio.h"
#include "board.h"
/*******************************************************************************
* 宏定义
******************************************************************************/
#define PT_CHANNEL 0 // 使用PT通道0
#define PT_FREQ 1000 // PWM频率: 1kHz
#define PT_RATE_HZ 1000000 // PT时钟频率: 1MHz
#define BREATH_STEPS 100 // 呼吸步数
#define BREATH_DELAY_MS 15 // 每步延时(ms)
/*******************************************************************************
* 全局变量
******************************************************************************/
static uint32_t pt_rate; // 实际PT时钟频率
/*******************************************************************************
* 函数声明
******************************************************************************/
static int PT_PWM_Init(void);
static void PT_SetDutyCycle(uint8_t duty_percent);
static void Breath_LED(void);
static void Breath_LED_Smooth(void);
/*******************************************************************************
* 函数实现
******************************************************************************/
/**
* @brief 初始化Pulse Train为PWM模式
* @return 0:成功, 其他:失败
*/
static int PT_PWM_Init(void)
{
int ret;
mxc_pt_cfg_t pt_cfg;
// 初始化PT模块，设置时钟频率
MXC_PT_Init(PT_RATE_HZ);
// 获取实际的PT时钟频率
// pt_rate = MXC_PT_GetRateHz();
// printf("PT时钟频率: %u Hz\n", pt_rate);
// 配置PT通道
pt_cfg.channel = PT_CHANNEL;
pt_cfg.bps = PT_FREQ; // 位速率 = PWM频率
pt_cfg.ptLength = 2; // 2位模式 (用于PWM)
pt_cfg.pattern = 0x01; // 初始模式: 50%占空比 (01)
pt_cfg.loop = 0; // 连续循环
pt_cfg.loopDelay = 0; // 无延迟
ret = MXC_PT_Config(&pt_cfg);
if (ret != E_NO_ERROR) {
printf("PT配置失败: %d\n", ret);
return ret;
}
// 启动PT通道
MXC_PT_Start(1 << PT_CHANNEL);
printf("Pulse Train 初始化成功\n");
printf("PWM频率: %d Hz\n", PT_FREQ);
return E_NO_ERROR;
}
/**
* @brief 使用32位模式设置更精确的占空比
* @param duty_percent: 占空比(0-100)
*/
static void PT_SetDutyCycle(uint8_t duty_percent)
{
uint32_t pattern;
uint32_t high_bits;
// 限制范围
if (duty_percent > 100) {
duty_percent = 100;
}
// 停止当前PT
MXC_PT_Stop(1 << PT_CHANNEL);
// 使用32位模式，计算高电平位数
// 32位中有多少位为1决定占空比
high_bits = (32 * duty_percent) / 100;
if (high_bits == 0) {
pattern = 0x00000000; // 0%
} else if (high_bits >= 32) {
pattern = 0xFFFFFFFF; // 100%
} else {
// 生成pattern: 高位为1，低位为0
pattern = (1UL << high_bits) - 1;
}
// 重新配置PT
mxc_pt_cfg_t pt_cfg;
pt_cfg.channel = PT_CHANNEL;
pt_cfg.bps = PT_FREQ * 32; // 32位 * PWM频率
pt_cfg.ptLength = 32; // 32位模式
pt_cfg.pattern = pattern;
pt_cfg.loop = 0;
pt_cfg.loopDelay = 0;
MXC_PT_Config(&pt_cfg);
MXC_PT_Start(1 << PT_CHANNEL);
}
/**
* @brief 简化版占空比设置 (使用8位模式)
* @param duty: 占空比值(0-255映射到0-100%)
*/
static void PT_SetDutyCycle_8bit(uint8_t duty)
{
uint8_t pattern;
uint8_t high_bits;
MXC_PT_Stop(1 << PT_CHANNEL);
// 8位模式下计算高电平位数
high_bits = duty / 32; // 0-7位
if (high_bits == 0) {
pattern = 0x00;
} else if (high_bits >= 8) {
pattern = 0xFF;
} else {
pattern = (1 << high_bits) - 1;
}
mxc_pt_cfg_t pt_cfg;
pt_cfg.channel = PT_CHANNEL;
pt_cfg.bps = PT_FREQ * 8;
pt_cfg.ptLength = 8;
pt_cfg.pattern = pattern;
pt_cfg.loop = 0;
pt_cfg.loopDelay = 0;
MXC_PT_Config(&pt_cfg);
MXC_PT_Start(1 << PT_CHANNEL);
}
/**
* @brief 线性呼吸灯效果
*/
static void Breath_LED(void)
{
int i;
printf("渐亮...\n");
// 渐亮
for (i = 0; i <= BREATH_STEPS; i++) {
PT_SetDutyCycle(i);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
printf("渐暗...\n");
// 渐暗
for (i = BREATH_STEPS; i >= 0; i--) {
PT_SetDutyCycle(i);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
}
/**
* @brief 平滑呼吸灯效果 (指数曲线)
*/
static void Breath_LED_Smooth(void)
{
int i;
uint8_t duty;
// Gamma 2.2 校正表 - 更自然的视觉效果
static const uint8_t gamma_table[64] = {
0, 0, 0, 0, 0, 1, 1, 1,
1, 2, 2, 2, 3, 3, 4, 4,
5, 5, 6, 7, 7, 8, 9, 10,
11, 12, 13, 14, 15, 17, 18, 19,
21, 22, 24, 26, 27, 29, 31, 33,
35, 37, 40, 42, 44, 47, 50, 52,
55, 58, 61, 64, 68, 71, 75, 78,
82, 86, 90, 94, 98, 103, 107, 100
};
// 渐亮
for (i = 0; i < 64; i++) {
duty = gamma_table[i];
PT_SetDutyCycle(duty);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
// 渐暗
for (i = 63; i >= 0; i--) {
duty = gamma_table[i];
PT_SetDutyCycle(duty);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
}
/**
* @brief 正弦波呼吸效果
*/
static void Breath_LED_Sine(void)
{
int i;
// 正弦波查找表 (0-100范围，半周期)
static const uint8_t sine_table[64] = {
0, 2, 5, 7, 10, 12, 15, 17,
20, 22, 25, 27, 30, 32, 35, 37,
40, 42, 44, 47, 49, 51, 54, 56,
58, 60, 62, 64, 66, 68, 70, 72,
74, 76, 77, 79, 81, 82, 84, 85,
87, 88, 89, 90, 91, 92, 93, 94,
95, 96, 97, 97, 98, 98, 99, 99,
99, 100, 100, 100, 100, 100, 100, 100
};
// 渐亮 (0 -> 100)
for (i = 0; i < 64; i++) {
PT_SetDutyCycle(sine_table[i]);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
// 渐暗 (100 -> 0)
for (i = 63; i >= 0; i--) {
PT_SetDutyCycle(sine_table[i]);
MXC_Delay(MXC_DELAY_MSEC(BREATH_DELAY_MS));
}
}
/**
* @brief 主函数
*/
int main(void)
{
int ret;
int mode = 0;
printf("\n\n========================================\n");
printf(" MAX32655 Pulse Train 呼吸灯示例\n");
printf("========================================\n\n");
// 打印PT通道对应的引脚信息
printf("PT%d 输出引脚: 请参考数据手册\n", PT_CHANNEL);
printf("呼吸周期: 约 %d ms\n", BREATH_STEPS * BREATH_DELAY_MS * 2);
// 初始化Pulse Train
ret = PT_PWM_Init();
if (ret != E_NO_ERROR) {
printf("初始化失败! 错误码: %d\n", ret);
while (1);
}
printf("\n开始呼吸灯效果...\n\n");
// 主循环 - 轮换不同的呼吸效果
while (1) {
switch (mode) {
case 0:
printf("模式0: 线性呼吸\n");
Breath_LED();
break;
case 1:
printf("模式1: 平滑呼吸(Gamma校正)\n");
Breath_LED_Smooth();
break;
case 2:
printf("模式2: 正弦波呼吸\n");
Breath_LED_Sine();
break;
}
// 切换模式
mode = (mode + 1) % 3;
// 模式切换间隔
MXC_Delay(MXC_DELAY_MSEC(500));
}
return 0;
}
对于b灯，使用定时器tmr2，功能码2，使用claude生成呼吸灯，代码如下
