任务介绍
任务9
若您针对网络与通信、照明及显示相关主题有更好的创意，可自命题完成任务，难度不低于已有任务。
您也可以结合给出的网络与通信、照明及显示的任务，加主控或其他器件，将其设计在一起，形成一个完整的模块；或在已出任务基础上增加更多要求。
请注意：
- 所用网络与通信/照明及显示相关的主要器件需在DigiKey官网上有货且正常售卖
- 注：PCB设计工具需用KiCad（官方邮件赠送了课程），或最终提交的文件需是KiCad文件，详见大赛主页阶段1要求和项目提交内容
模块介绍
根据任务要求本次我选用的是IS31FL3731芯片设计了一款显示板，此板卡上有两个8X9点阵，用一颗IS31FL3731驱动，通过MCU的IIC信号进行控制 AD脚接地 IIC地址值为 0X74, 板上7Pin排针从左到右定义入校
- Pin1 - 供电脚
- Pin2-IIC SCL
- Pin3 IIC SDA
- Pin4- 片选信号，高电平有效
- PIN5 中断
- pin6 音频输入
- pin7 地
IS31FL3731芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/lumissil-microsystems/IS31FL3731-QFLS2-TR/4286473

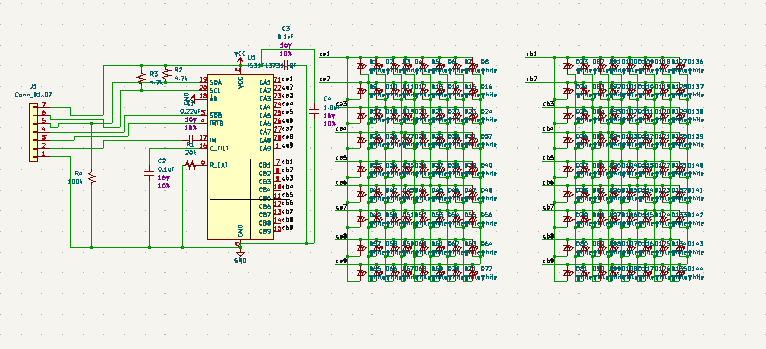

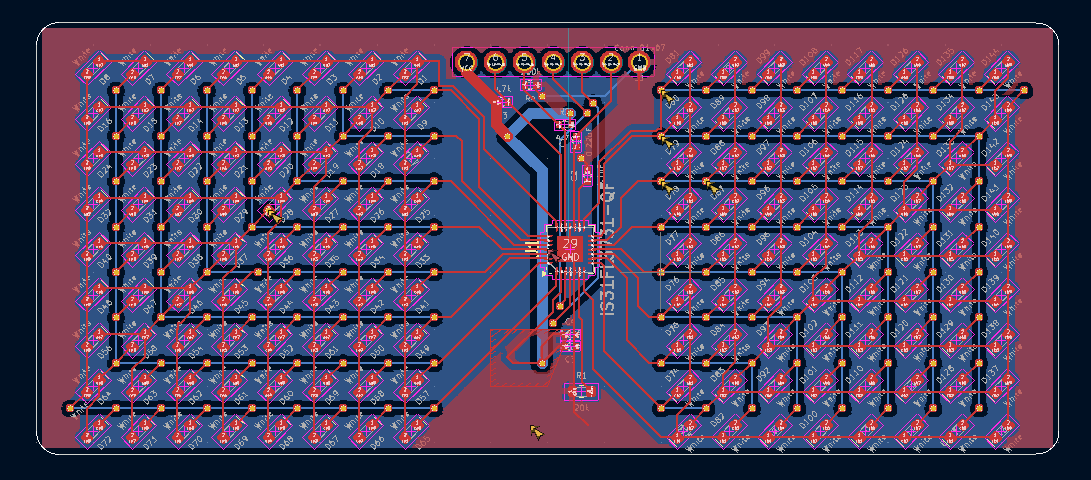

原理图和PCB模块介绍
模块主要性能指标和管脚定义
Rext=20KΩ 平均电流 i=64.7/20K=3.2mA
IIC地址 0X74
- Pin1 - 供电脚
- Pin2-IIC SCL
- Pin3 IIC SDA
- Pin4- 片选信号，高电平有效
- PIN5 中断
- pin6 音频输入
- pin7 地

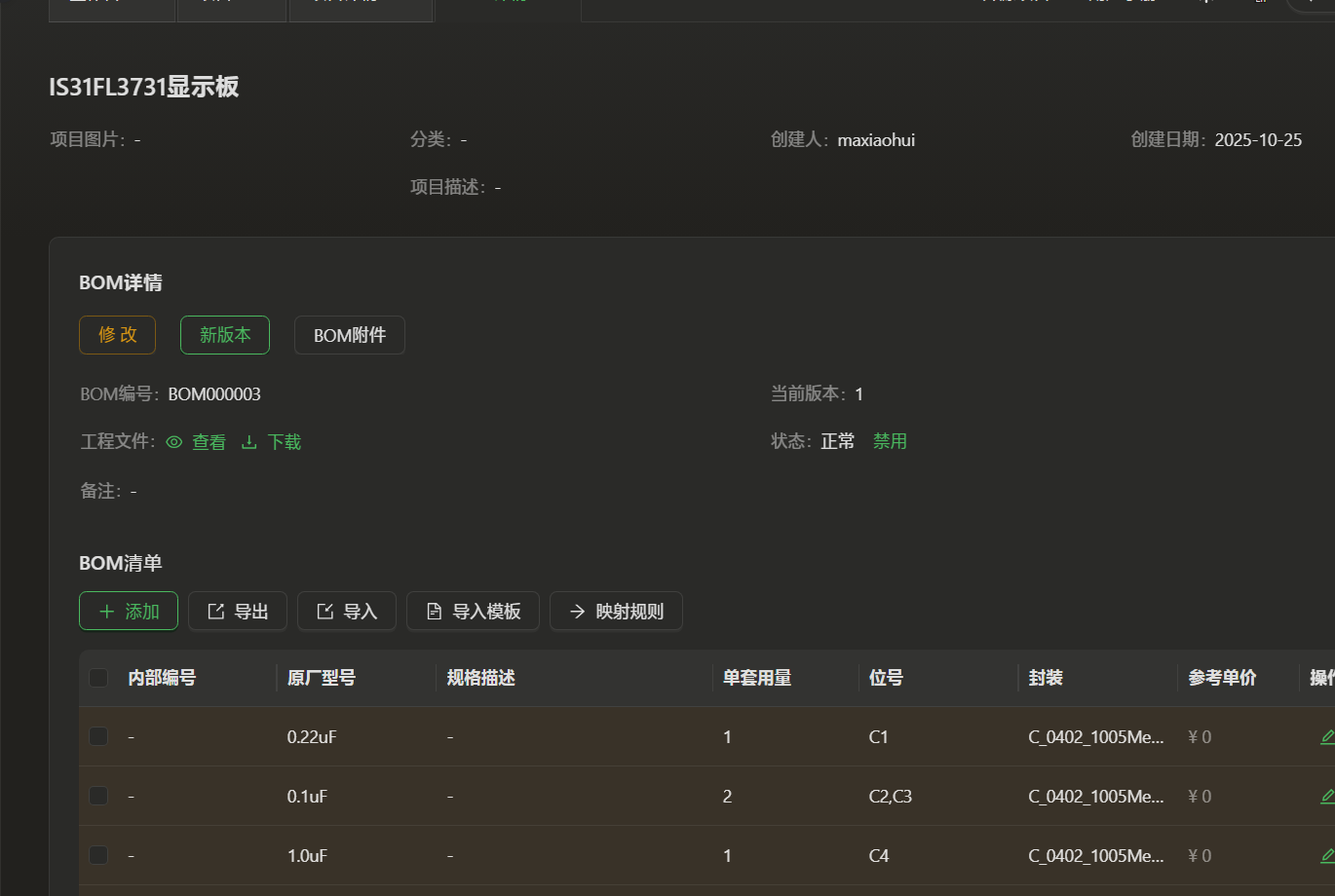

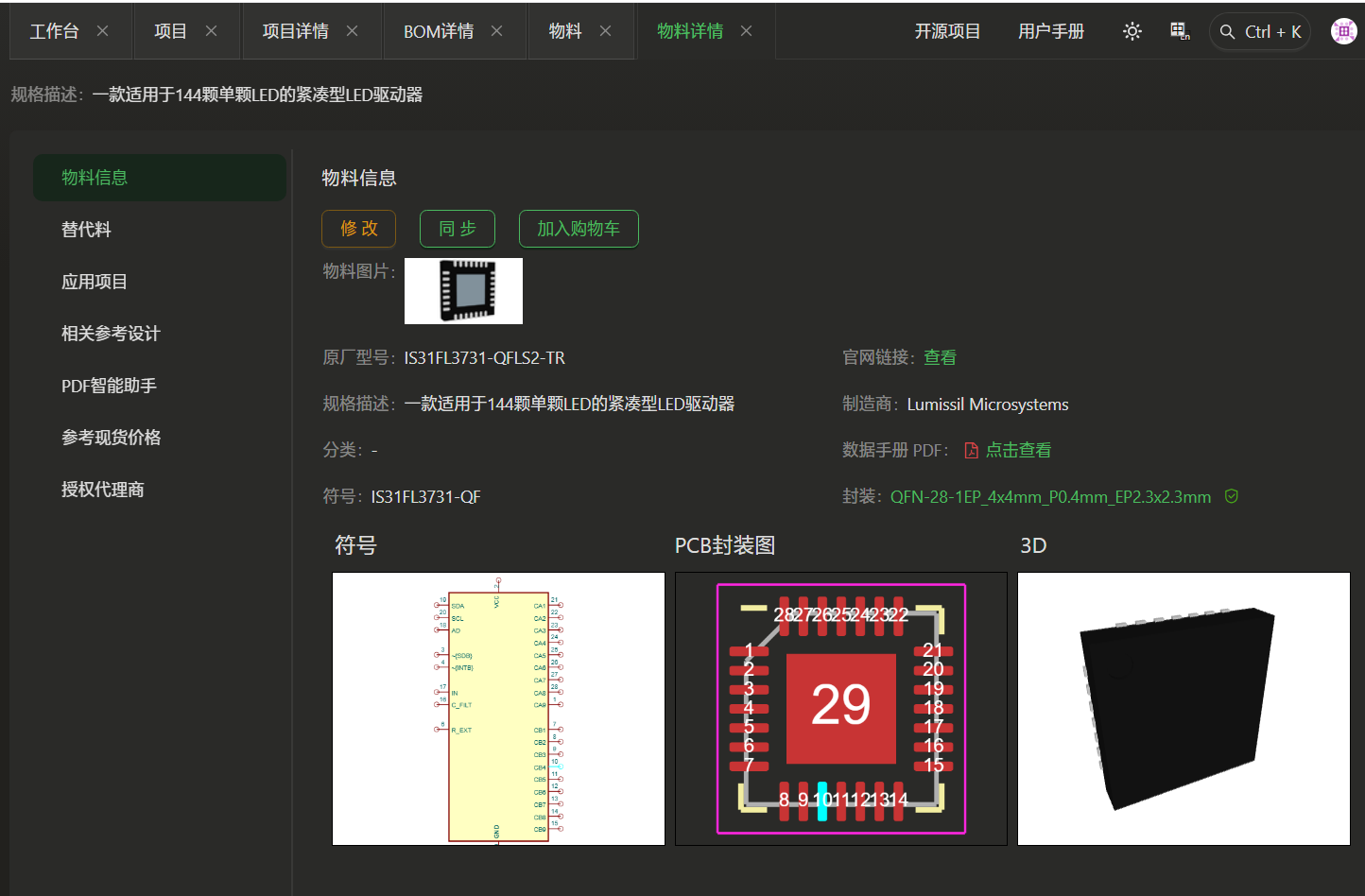

eZ-PLM上新建物料和项目的截图
附件下载
led 3731.kicad_pcb
led 3731.kicad_sch
团队介绍
aaa
评论
0 / 100
查看更多
猜你喜欢

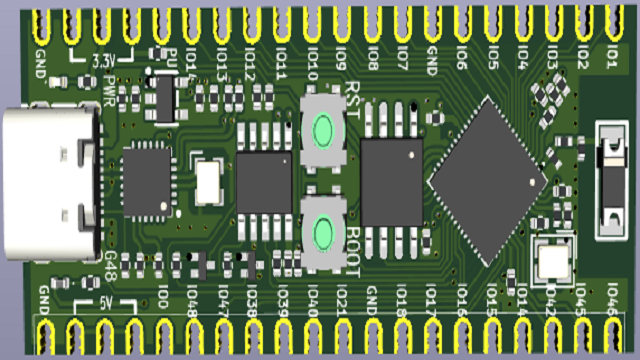

2025 Make Blocks第六期阶段1 -ESP32主要是复刻ESP32S3的一个核心板，为了方便进行外设连接。其中有外置的FALSH，LED，板载天线，还有TYPE C串口，还支持一键下载。
meiyao73

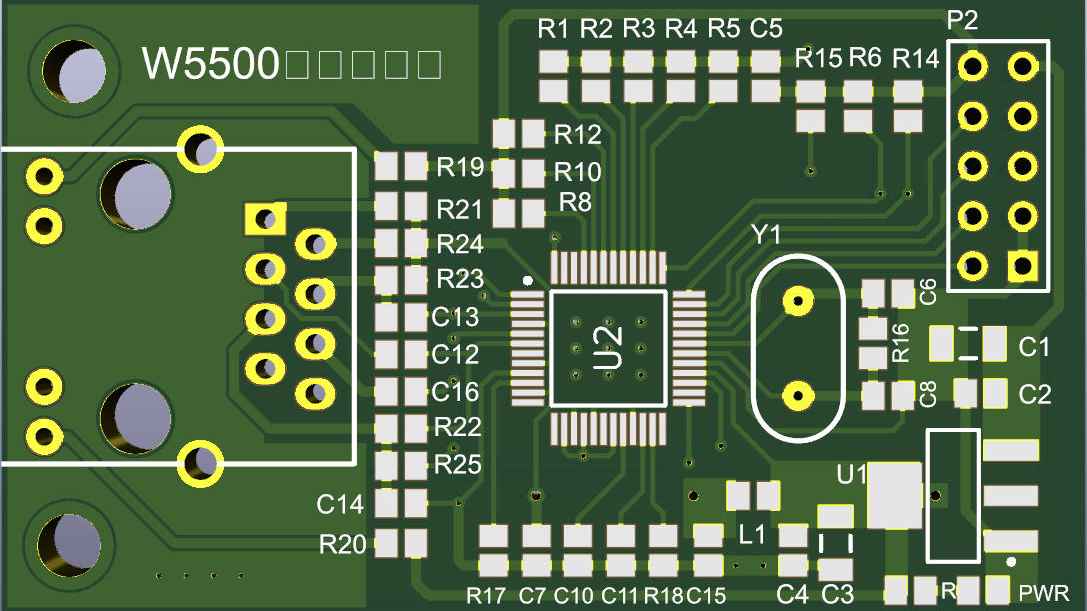

2025 Make Blocks第六期 阶段1-以太网SPI模块该项目使用了KiCad软件，实现了以太网SPI模块的设计，它的主要功能为：基于W5500芯片实现了10/100 M，全/半双工的以太网通信。
