2025 Make Blocks阶段1 - 基于NRF52840-QIAA-R7的蓝牙5.0开发板设计

内容介绍

任务介绍

任务4：

题目要求：

本次活动是基于任务4设计的蓝牙5.0开发板。

此模块引出所有IO，板载4颗led和4个按键，板载蓝牙天线和nfc天线，板载锂电池充电管理，可用于蓝牙5.0评估与开发。支持Zephyr/Arduino开发。主控芯片采用的是 Nordic 的NRF52840-QIAA-R7。它具有以下特点：

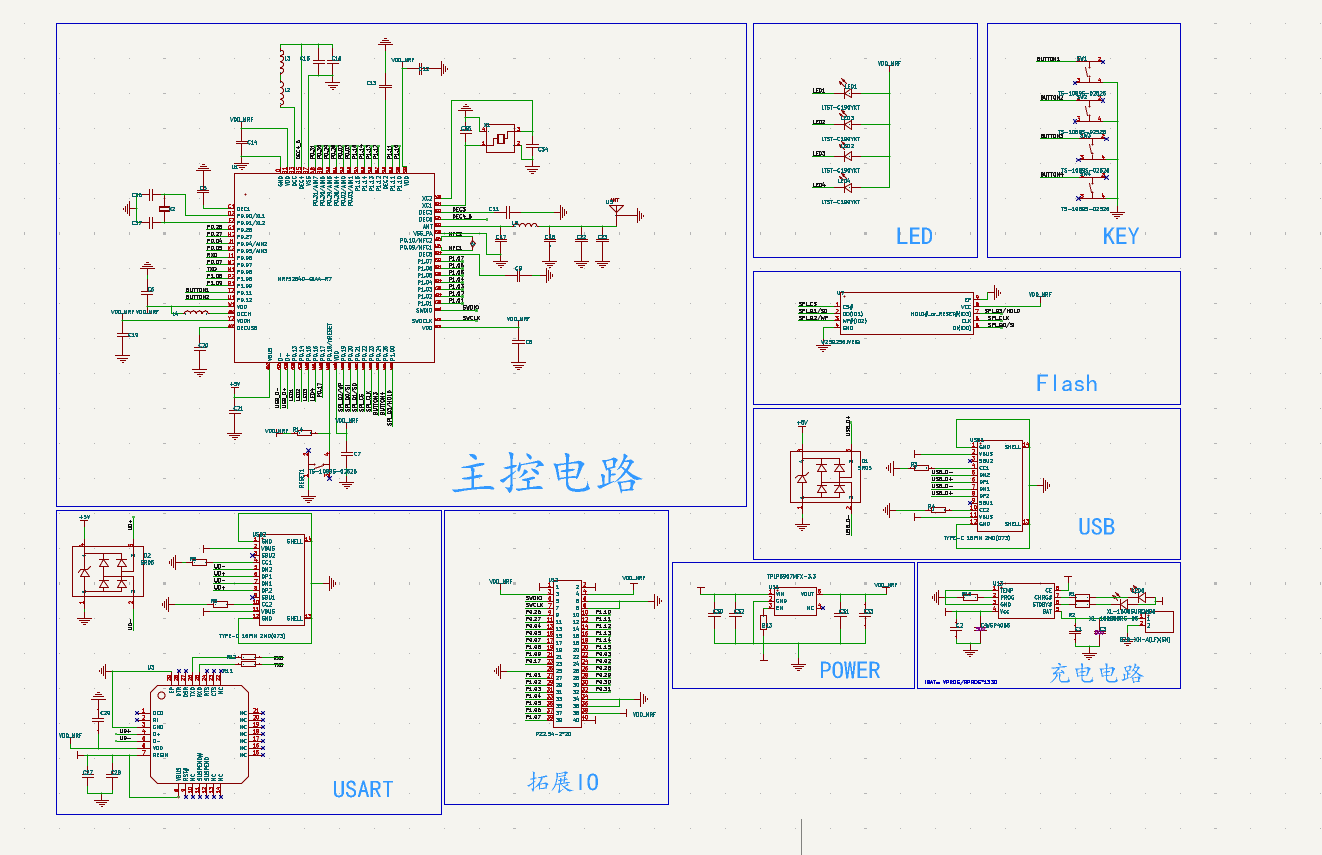

原理图：

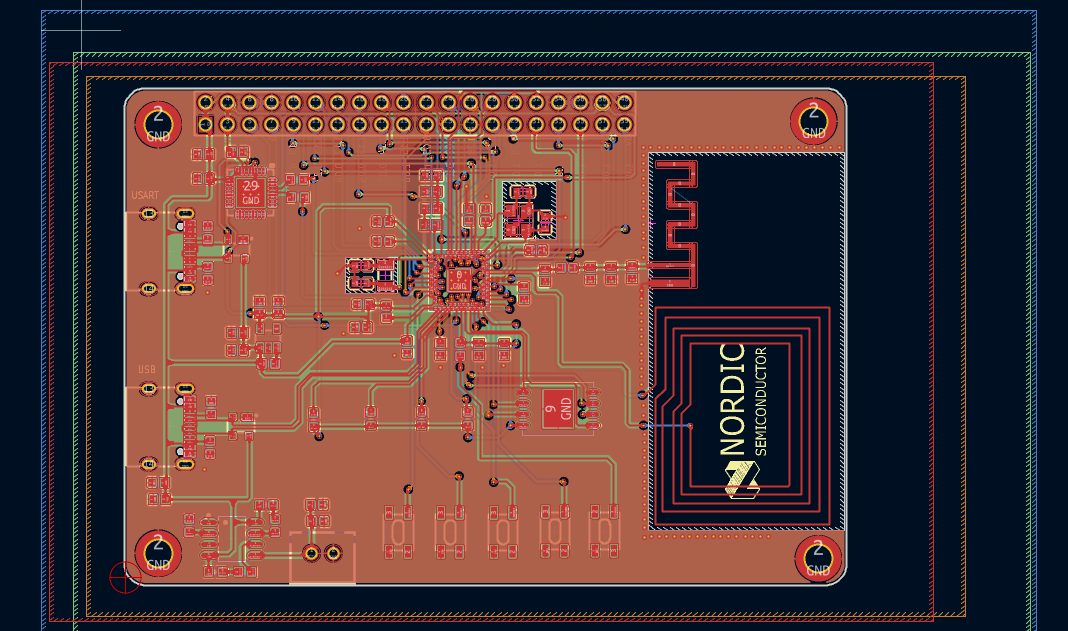

PCB:

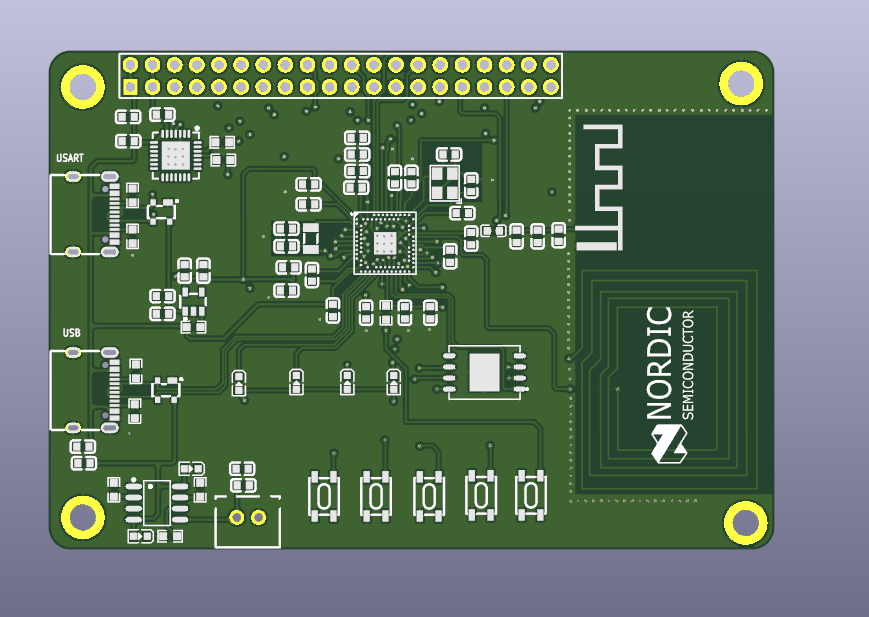

3D预览：


主要性能指标

特性类别	具体参数
核心处理器	NRF52840-QIAA-R7---ARM Cortex-M4F (带FPU)，主频 64 MHz
无线功能	支持蓝牙5.0、Bluetooth Mesh、Thread、Zigbee、专有2.4GHz协议
存储资源	1MB Flash + 256KB RAM
电源电压	1.7V 至 5.5V (宽电压范围，适合电池供电)
射频性能	最高 8 dBm 输出功率，灵敏度低至 -103 dBm (BLE 远距离模式)
关键接口	USB 2.0、48个GPIO、UART、SPI、I2C、I2S、PDM、PWM、ADC
板载外设	4个led，4个按键

管脚定义

管脚属性	管脚名	管脚编号	管脚编号	管脚名	管脚属性
POWER	5V	1	2	5V	POWER
POWER	VDD_NRF	3	4	VDD_NRF	POWER
I/O	SWDIO	5	6	GND	POWER
I/O	SWVLK	7	8	GND	POWER
I/O	P0.26	9	10	P1.10	I/O
I/O	P0.27	11	12	P1.11	I/O
I/O	P0.04	13	14	P1.12	I/O
I/O	P0.05	15	16	P1.13	I/O
I/O	P0.07	17	18	P1.14	I/O
I/O	P0.08	19	20	P1.15	I/O
I/O	P0.09	21	22	P0.03	I/O
I/O	P0.17	23	24	P0.02	I/O
POWER	GND	25	26	P0.28	I/O
I/O	P1.01	27	28	P0.29	I/O
I/O	P1.02	29	30	P0.30	I/O
I/O	P1.03	31	32	P0.31	I/O
I/O	P1.04	33	34	GDN	POWER
I/O	P1.05	35	36	GND	POWER
I/O	P1.06	37	38	5V	POWER
I/O	P1.07	39	40	VDD_NRF	POWER

这里使用了eZ-PLM系统进行项目管理，可随时查阅。物料管理，项目管理，BOM自动提取，非常方便。

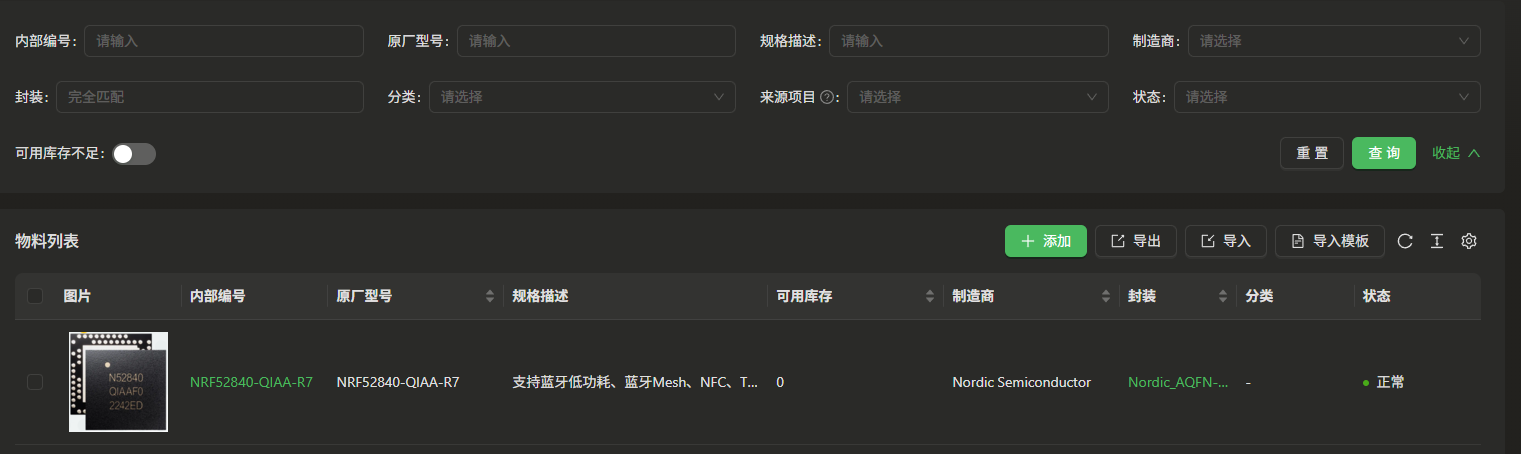

物料添加展示图

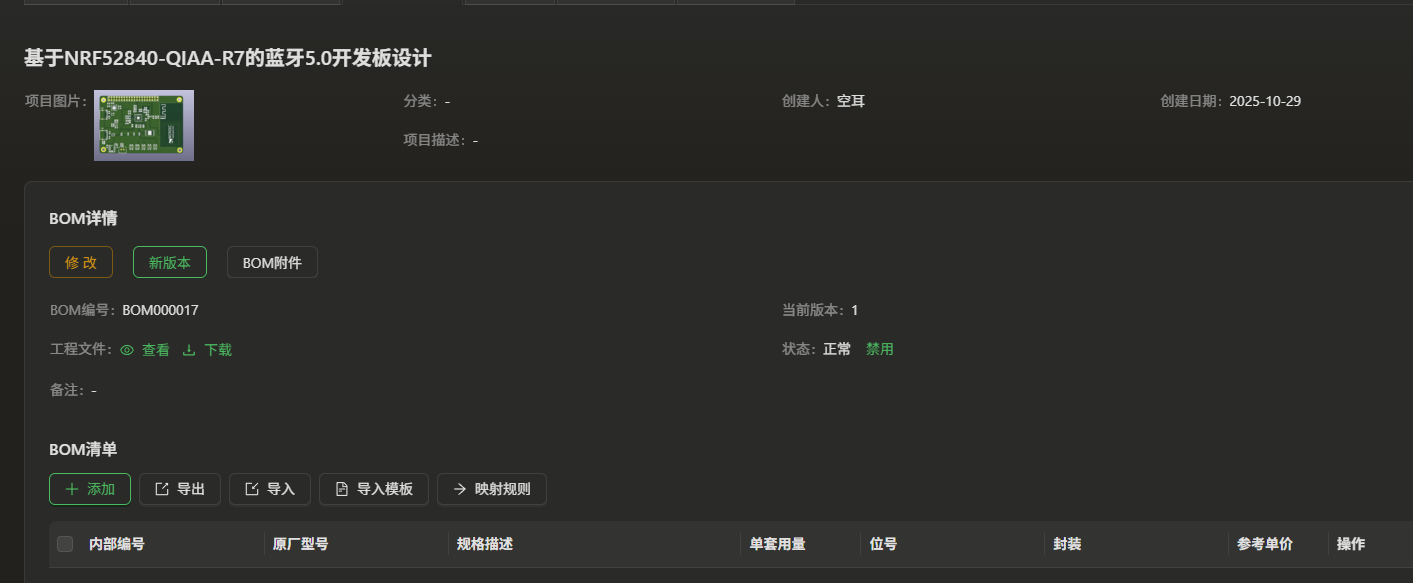

项目详情图

该开发板不仅是一个简单的蓝牙模块，更是一个全功能的无线开发平台。它通过集成核心无线功能、提供基础的人机交互元件、并保留完整的扩展能力，非常适合应用于物联网终端、智能家居设备、可穿戴产品等领域。是一款入门的蓝牙5.0开发板。
