一、核心特性

双核高性能处理器：

搭载Tensilica Xtensa LX6双核32位处理器，主频高达240MHz，支持对称/非对称多处理，可并行处理复杂任务，显著提升实时响应能力。

双模无线通信：

集成2.4GHz Wi-Fi与蓝牙5.0，支持Station/AP/混合模式，满足智能家居、工业物联网等场景的无线连接需求。

低功耗设计：

支持深度睡眠模式，动态电源管理，搭配超低功耗协处理器，适用于电池供电设备，延长续航时间。

丰富外设接口：

提供26-34个可编程GPIO引脚，支持SPI、I2C、I2S、UART、CAN、SDIO等接口，集成12位SAR ADC、2个8位DAC、电容式触摸传感器，便于连接各类传感器与执行器。

高集成度与安全性：

SoC设计集成处理器、存储器、无线单元，模块封装整合Flash、晶振、天线等外围组件，降低硬件复杂度；内置硬件加密加速器AES、SHA-2、RSA、ECC，支持安全启动、Flash加密，保障数据安全。

二、模块介绍

核心模块

ESP32-WROOM-32E：这是开发板的核心，是一款通用的 Wi-Fi 和蓝牙双模模组。它集成了一颗高性能的双核处理器，主频可达 240MHz，具备强大的计算能力，能够处理复杂的任务。同时，支持 2.4GHz Wi-Fi和蓝牙 5.0 通信，可实现设备与网络或其他蓝牙设备的稳定连接。

电源管理

GVS、SVG 接口：这些接口用于电源输入和接地，为开发板提供稳定的电力供应。

VIN、5V、3.3V 引脚：VIN 引脚可用于外部电源输入，5V 和 3.3V 引脚则为开发板上的不同组件提供合适的电压，满足各种芯片和模块的供电需求。

LDO（低压差线性稳压器）：虽然图中未明确标注，但通常在类似开发板中会使用 LDO 来将输入电压稳定在 3.3V，为 ESP32 芯片及其他对电压稳定性要求较高的组件提供稳定的电源。

接口与连接

GPIO 引脚：开发板将 ESP32-WROOM-32E 的多个 GPIO 引脚引出，这些引脚可用于连接各种外部设备，传感器、执行器、显示屏等，实现数据的输入和输出控制。

USB Type-C 接口：用于连接计算机，实现电源输入和串口通信。通过该接口，可以使用计算机对开发板进行供电，同时进行程序下载和调试。

功能按键

下载按键：通常由复位按键和特定的 GPIO 按键组合实现。在下载程序时，按下相应的按键组合可以使 ESP32 进入下载模式，方便用户将编写好的程序烧录到芯片中。

其他组件

电阻、电容等元件：这些是常见的电子元件，用于电路的稳定和信号处理。例如，电阻可能用于限流、分压，电容则用于滤波、储能等，确保开发板上的电路能够正常工作。

三、引脚定义与功能

电源相关引脚

VIN：外部电源输入引脚，可接受一定范围内的直流电压输入（通常为5V左右，具体取决于开发板设计），为整个开发板提供原始电源。

5V：经过初步稳压或直接来自外部5V电源的输出引脚，可为需要5V供电的外部设备供电。

3.3V：由LDO稳压器输出的稳定3.3V电源引脚，为ESP32芯片及其他对电压精度和稳定性要求较高的组件供电。

GND：接地引脚，为整个电路提供电气参考零电位，多个GND引脚可方便不同位置的设备接地，减少干扰。

GPIO引脚

通用输入输出：大部分GPIO引脚可用于连接外部传感器、执行器等设备。可以连接按钮、LED灯、温度传感器等。这些引脚可以通过编程设置为输入或输出模式，实现数据的读取和控制信号的输出。

特殊功能复用：部分GPIO引脚还具有特殊功能。

SPI接口：用于连接SPI设备，如Flash存储器、显示屏等。SPI接口通常包括时钟线（SCLK）、主出从入线（MOSI）、主入从出线（MISO）和片选线（CS）等引脚。

I2C接口：用于连接I2C设备，如EEPROM、传感器等。I2C接口一般有数据线（SDA）和时钟线（SCL）两个引脚。

UART接口：用于串口通信，可与其他具有串口的设备进行数据传输。常见的UART引脚包括TX（发送）和RX（接收）。

PWM输出：部分GPIO引脚支持脉冲宽度调制输出，可用于控制电机速度、LED亮度等。

通信接口引脚

USB Type-C相关引脚：除了用于电源输入外，USB Type-C接口还涉及到数据传输引脚，用于与计算机进行通信，实现程序下载和调试信息的传输。

Wi-Fi和蓝牙天线引脚：虽然图中未明确标注，但ESP32-WROOM-32E模块内部集成了Wi-Fi和蓝牙天线连接，相关引脚用于无线信号的收发。

控制引脚

EN（Enable）：使能引脚，用于控制ESP32芯片的电源开启和关闭。当该引脚为高电平时，芯片正常工作；为低电平时，芯片进入低功耗或关闭状态。

IO0：在ESP32芯片中，IO0引脚在启动时具有特殊作用。当IO0为低电平时，芯片会进入下载模式，方便用户将程序烧录到芯片中。

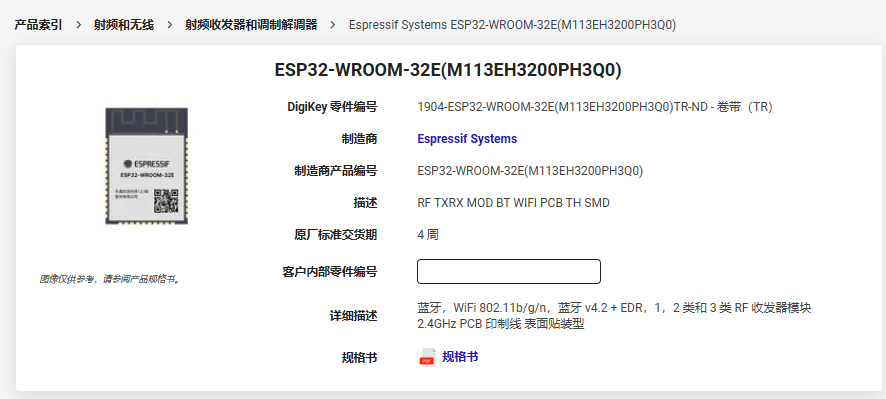

四、DGK连接：

https://www.digikey.cn/zh/products/detail/espressif-systems/esp32-wroom-32e-m113eh3200ph3q0/17887553

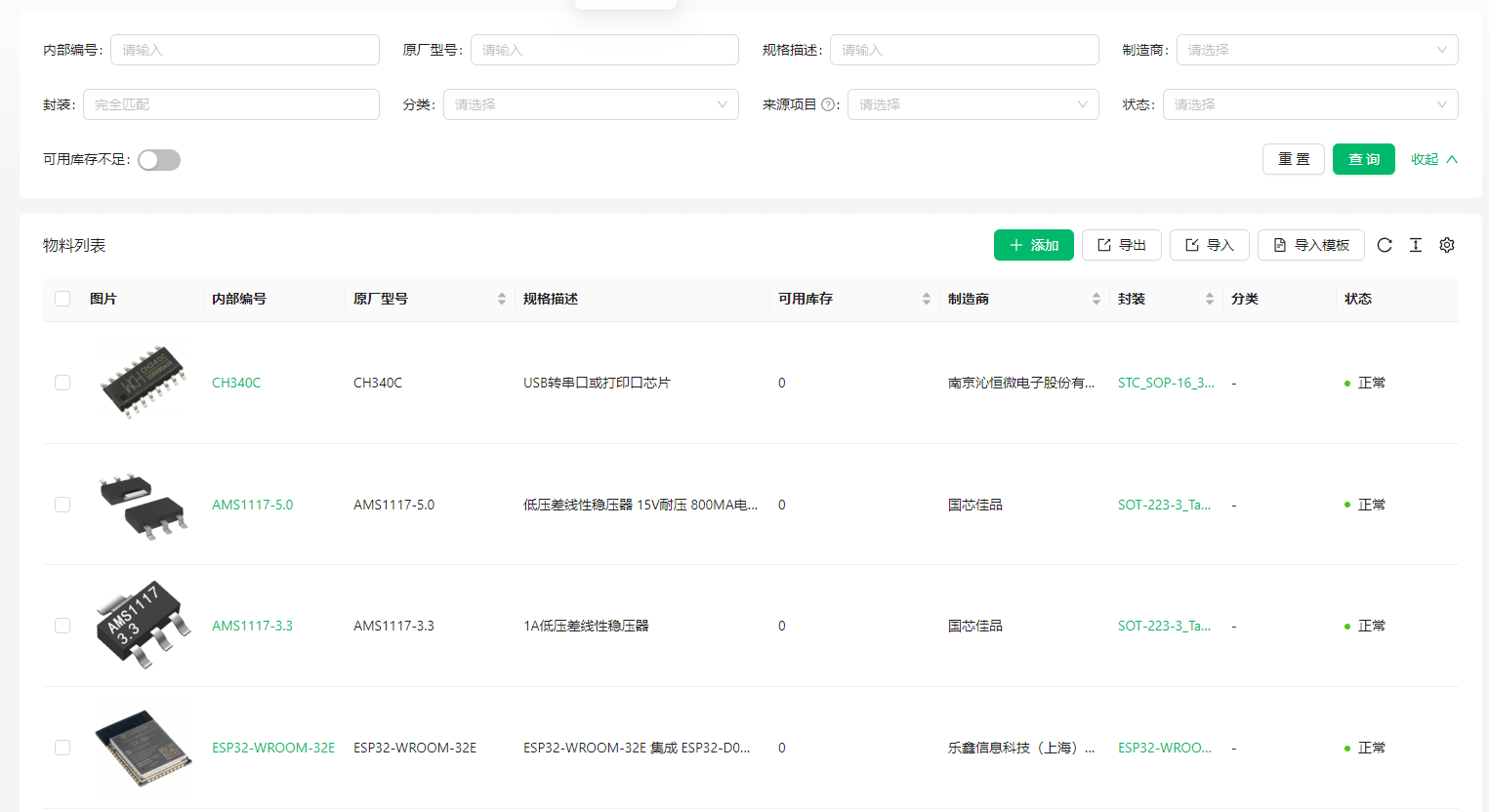

五、eZ-PLM上新建物料和项目的截图

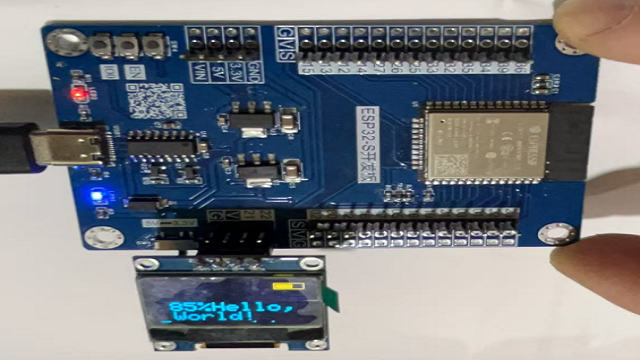

六、物料展示图

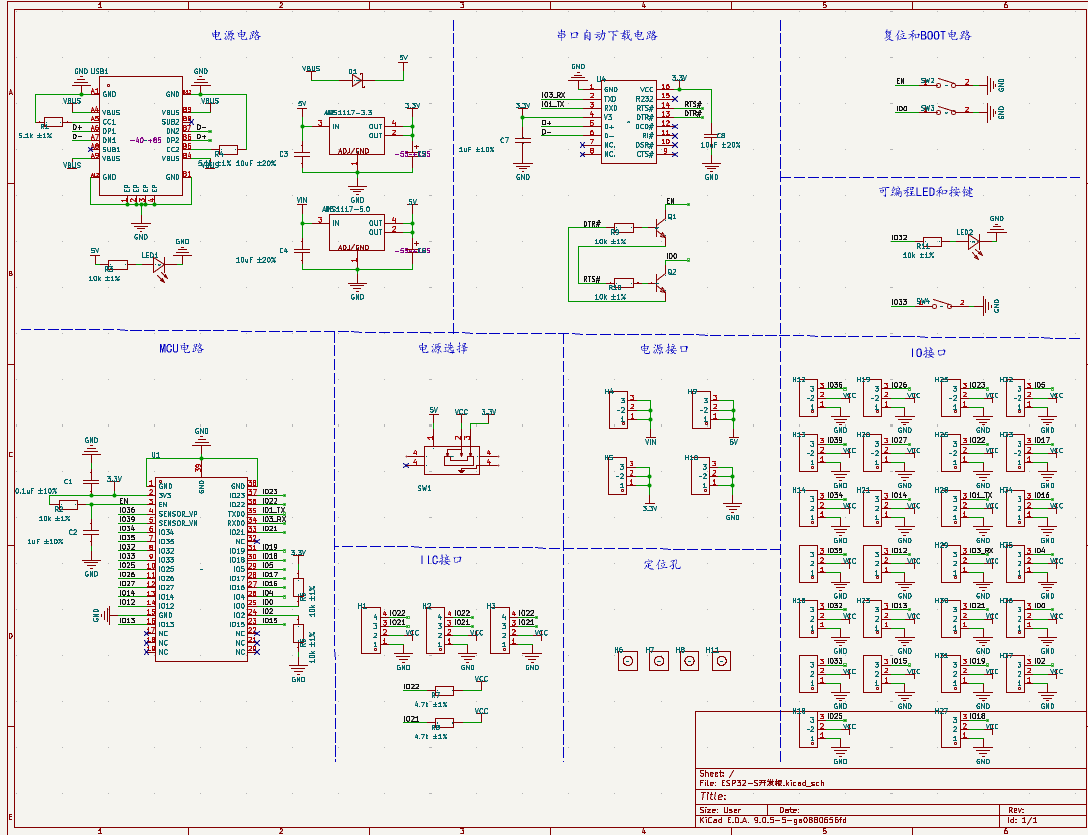

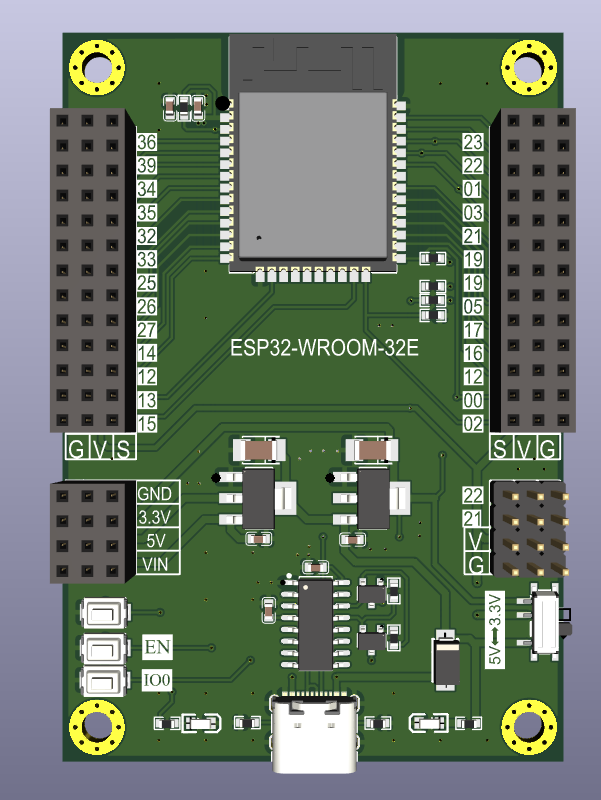

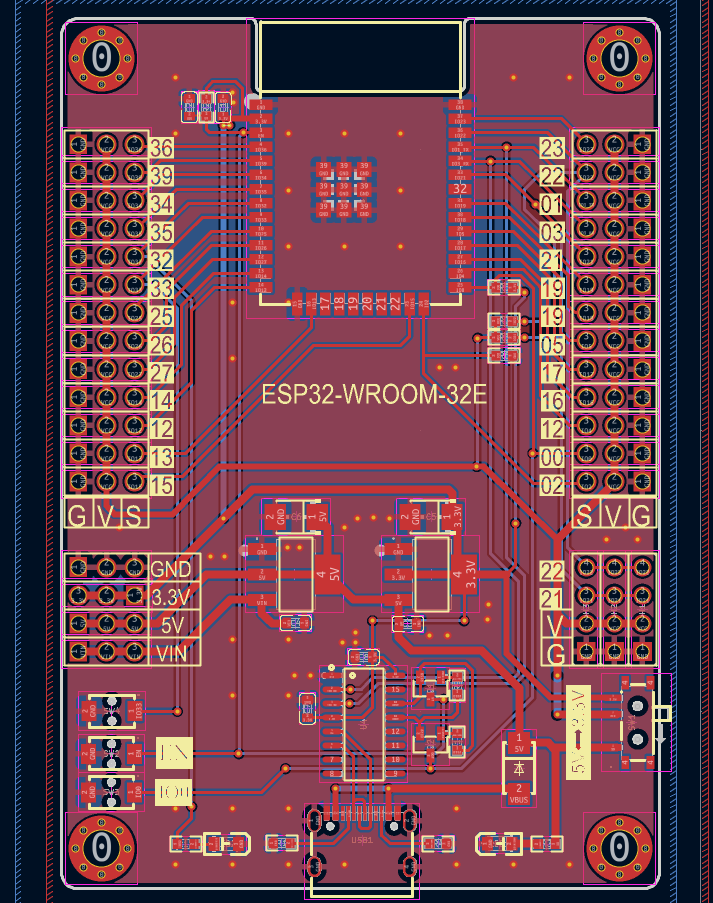

七、原理图PCB图
