板卡介绍
选择的任务五，绘制一个最小系统板并引出所有IO，输入5V电源，由板载的LDO进行降压，降为3V3供MCU使用。考虑到高速IO引出板子会增大干扰，因此将DSI接口使用30p母座引出，用于连接MIPI屏幕，将QSPI接口引出，连接到板载NOR FLASH中，用于存储GUI图片等。

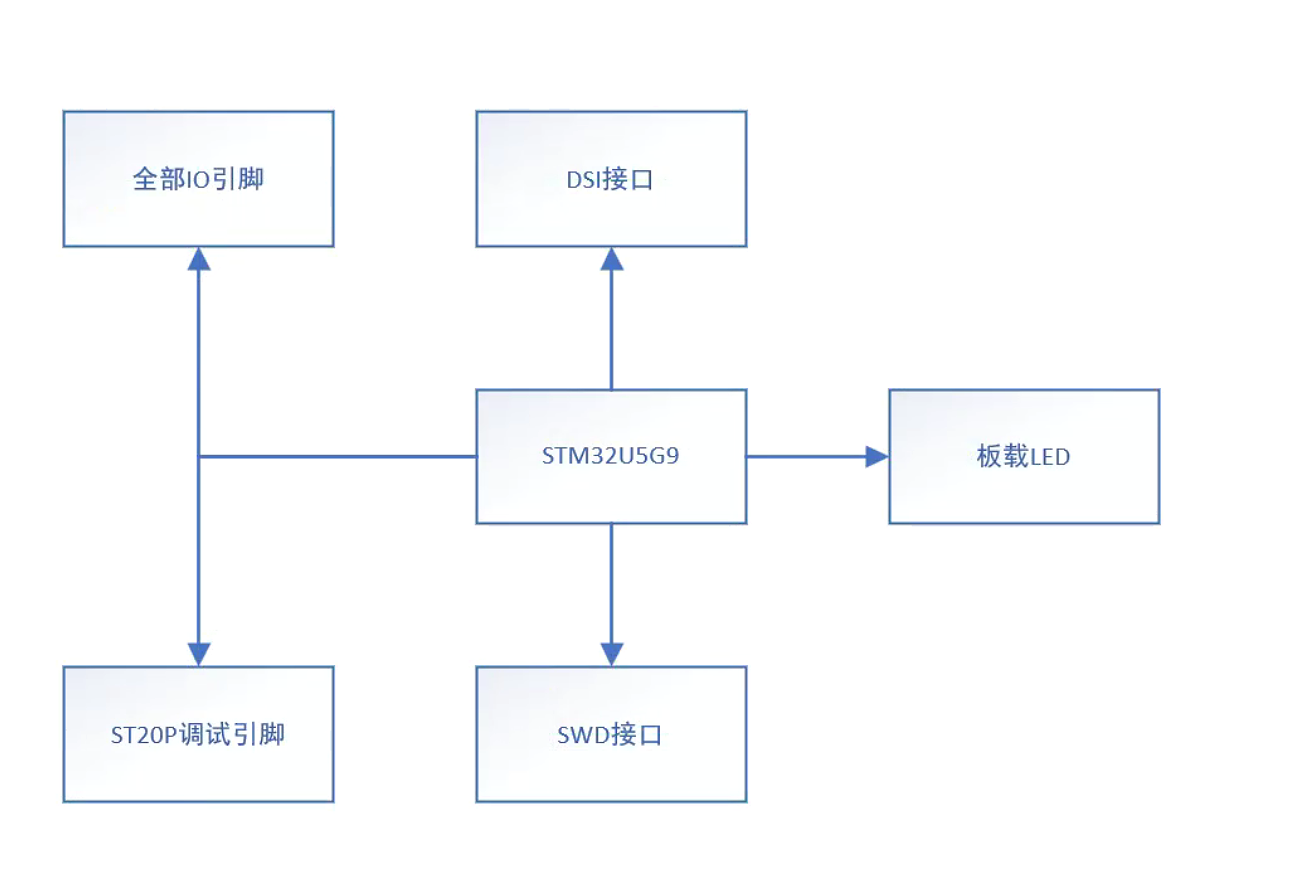

设计思路
在板子连接方面，选择3个2x20p的2.54排针，便宜又方便拔插扩展，每个排针均配备了5V和GND引脚，只接一个20p排针就可开始使用
在电源方面，使用GD的LDO，输出3V3，最大可输出2A电流，可为U5G9提供强劲动力
在MCU方面，选择的是STM32U5G9ZJT6Q，这颗芯片是U5系列的顶配，内部有4MB的flash和3MB的RAM，M33内核带来高频安全的运行，考虑到DIY的方便，具体封装选用的是U5G9ZJ，LQFP144方便了焊接debug。
U5G9有多个电源，根据ST的硬件手册对每个电源放置电容来滤波，主电源是VCC3V3，通过0R电阻和各个电源进行连接，可直接贴上或取下电阻，来更换电源方式
另外每一路电源都从内电层走到排针，方便外接供电，从而获得精度更高的基准电源
选型介绍
STM32U5是M33内核，ST在低功耗图形显示的大作，内置DMA2D等ST专用加速引擎，外设涵盖常见的MCU外设和DSI屏幕驱动接口。

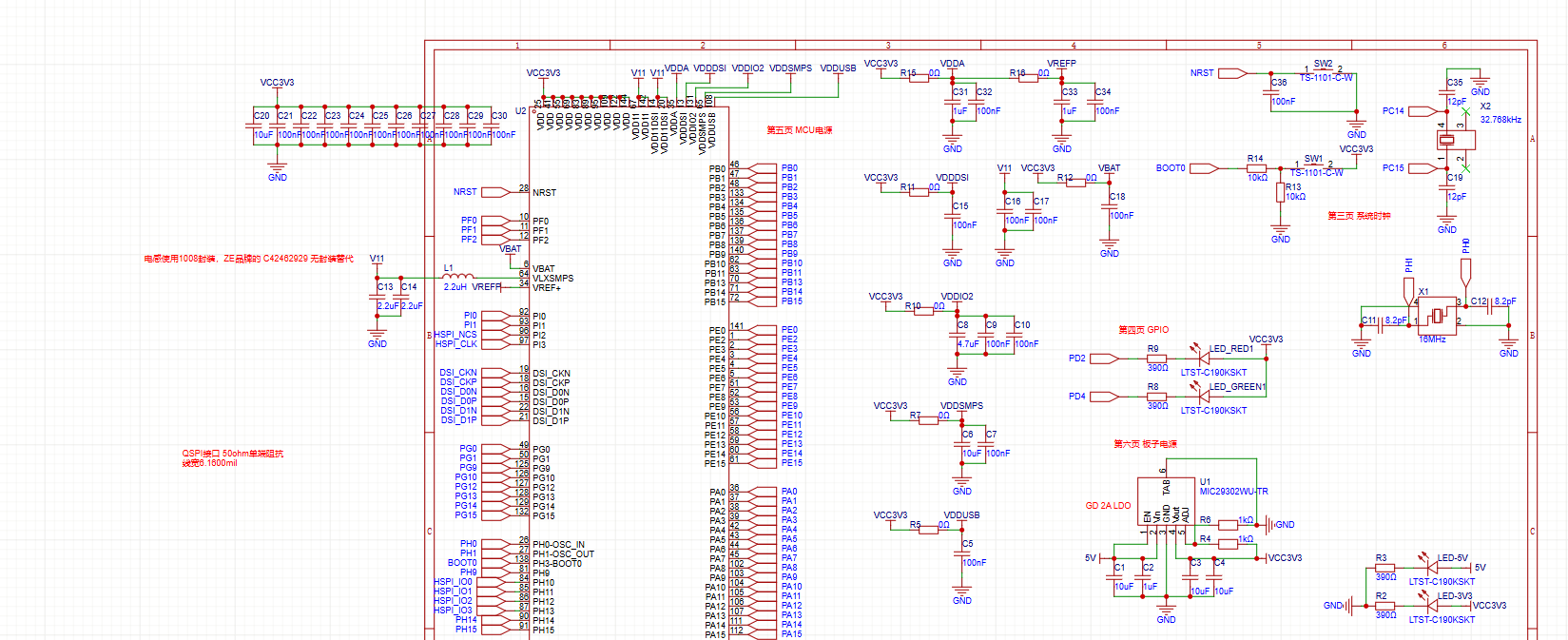

原理图介绍
电源引脚均采用100nF电容进行滤波，同时通过0603 0R电阻进行跳线链接，可单独连接至3V3电源或连接到外部的电源引脚

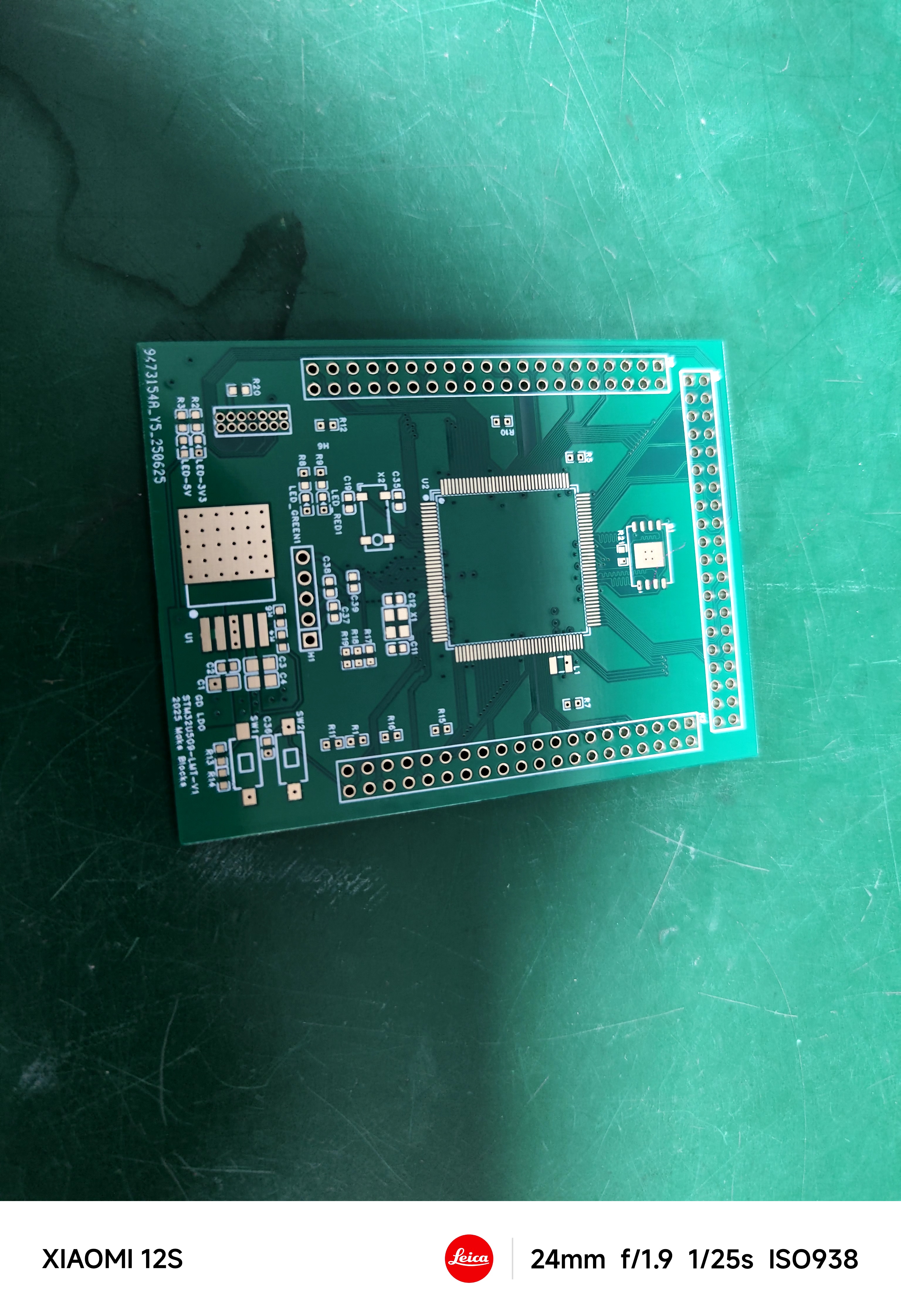

PCB介绍

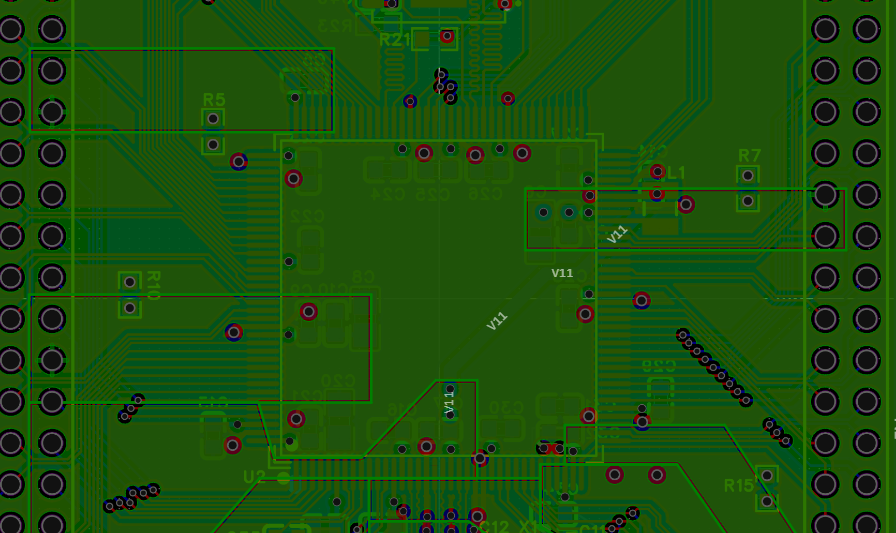

PCB设计选用4层板，以便给高速信号更好的阻抗和接地，L2为GND层，仅少部分区域用于AGND，L3为电源层，分布这USB、DSI、SMPS等电源，均引出到IO排针上，并可通过0R电阻和VCC3V3主电源进行连接
在高速信号方面，DSI信屏幕接口和外挂NOR FLASH均做了阻抗和等长设计

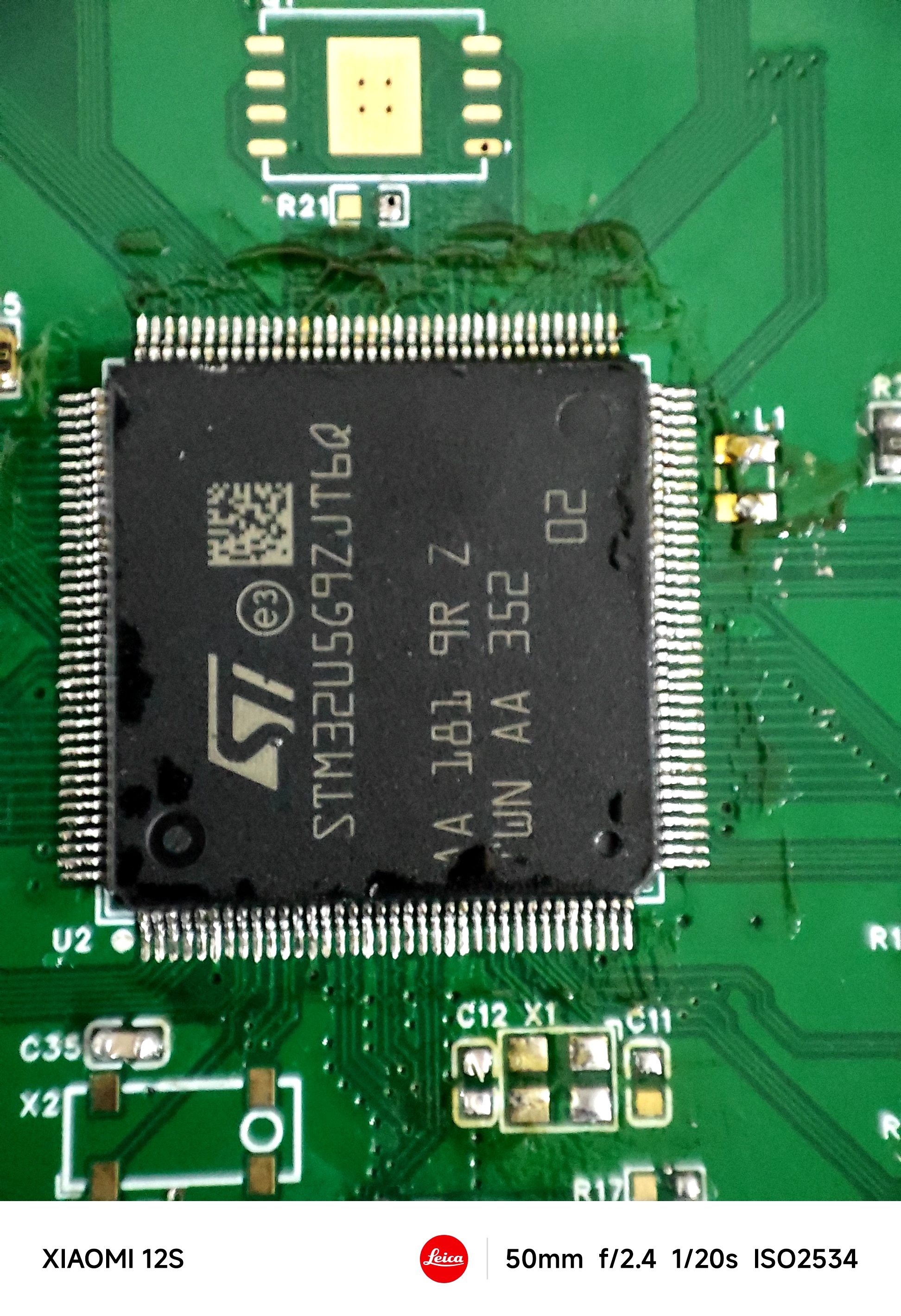

其中，U5G9，这颗LQFP-144封装的芯片放置在TOP面上，各个电源引脚的滤波电容放置在Bottom面，方便焊接的同时，由于L2层地平面的加持，带来完整的GND平面
调试软件
STM32CubeMX
MDK-ARM
STM32Cube U5 V1.7.0
调试通的功能
本来计划使用PWLINK调试，没想到这芯片里没U5G9这颗芯片，遂使用手里的NUCLEO-F411的板载STLINK作为调试的LINK，通过外接SCLK和SWD接线，连接到U5G9的SWD接口中
这里发生个小插曲，由于没接NRST，单片机不复位运行，还以为是G了，没想到断电后重新上电，能正常运行了，原来是没NRST接线的愿意
U5G9最小系统板点灯

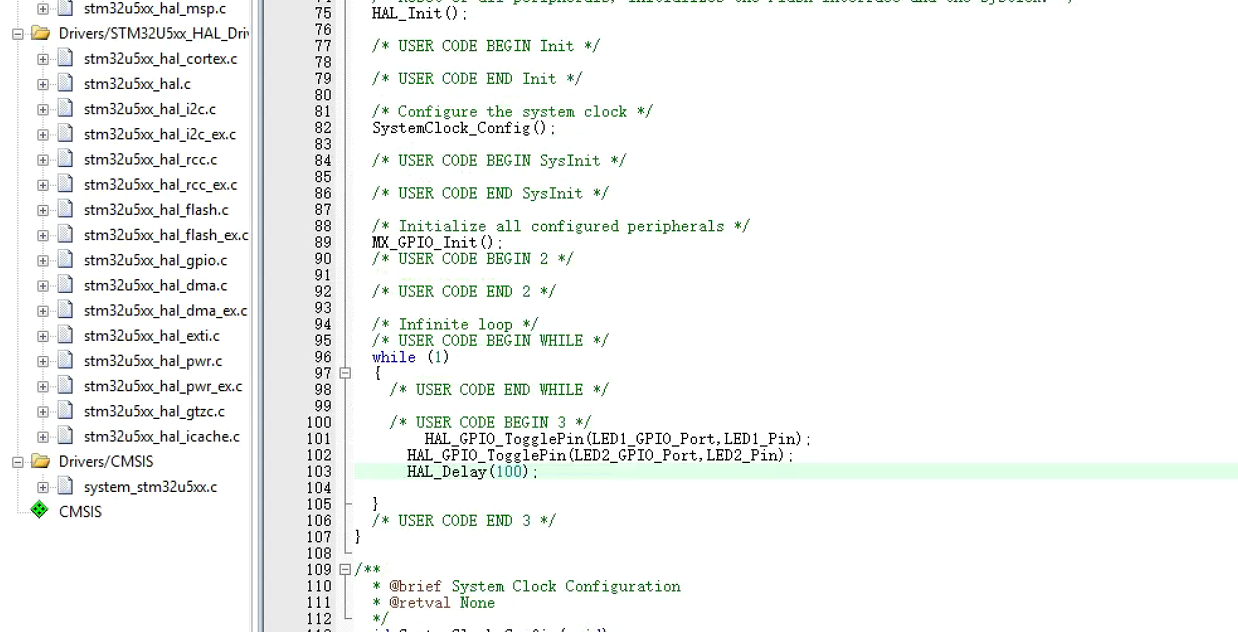

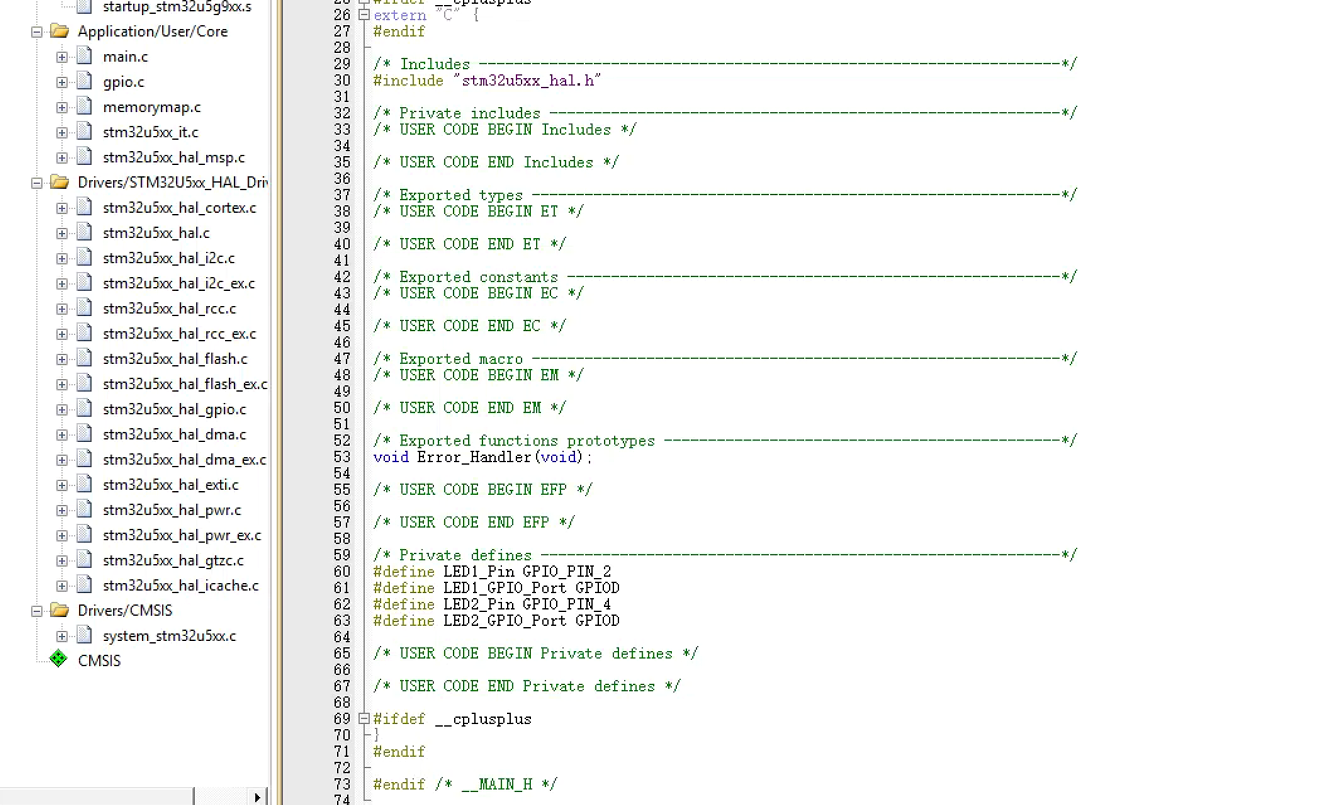

调试代码
使用HAL库的GPIO操作代码，进行GPIO翻转，同时再使用HAL库的延时函数进行延时操作
代码虽然简单，但能快速确定，最小系统是否焊接成功了
视频
心得体会
第一把没调试通，上电短路，看着一堆电容就头大，选择把芯片吹下重新焊接，吹下后测量无短路，重新焊接后终于成功了，看来焊接还是要多练啊
