任务介绍
2025 Make Blocks第二期的任务包括数字外设、计时 & 时钟。我们日常进行单片机调试时，除了jlink这些代码调试设备，usb转串口的设备也是经常使用的。本项目就是基于常见的cp2102，设计了一个usb转串口的工装。该工装引出了常用的电源、地及通讯引脚。
模块介绍
根据任务要求本次我选用的是cp2012n芯片设计了一款usb转uart工具，此板卡主要用于日常单片机串口调试使用。
cp2102n芯片DigiKey链接：CP2102N-A02-GQFN24 Silicon Labs | 集成电路（IC） | DigiKey
原理图和PCB模块介绍

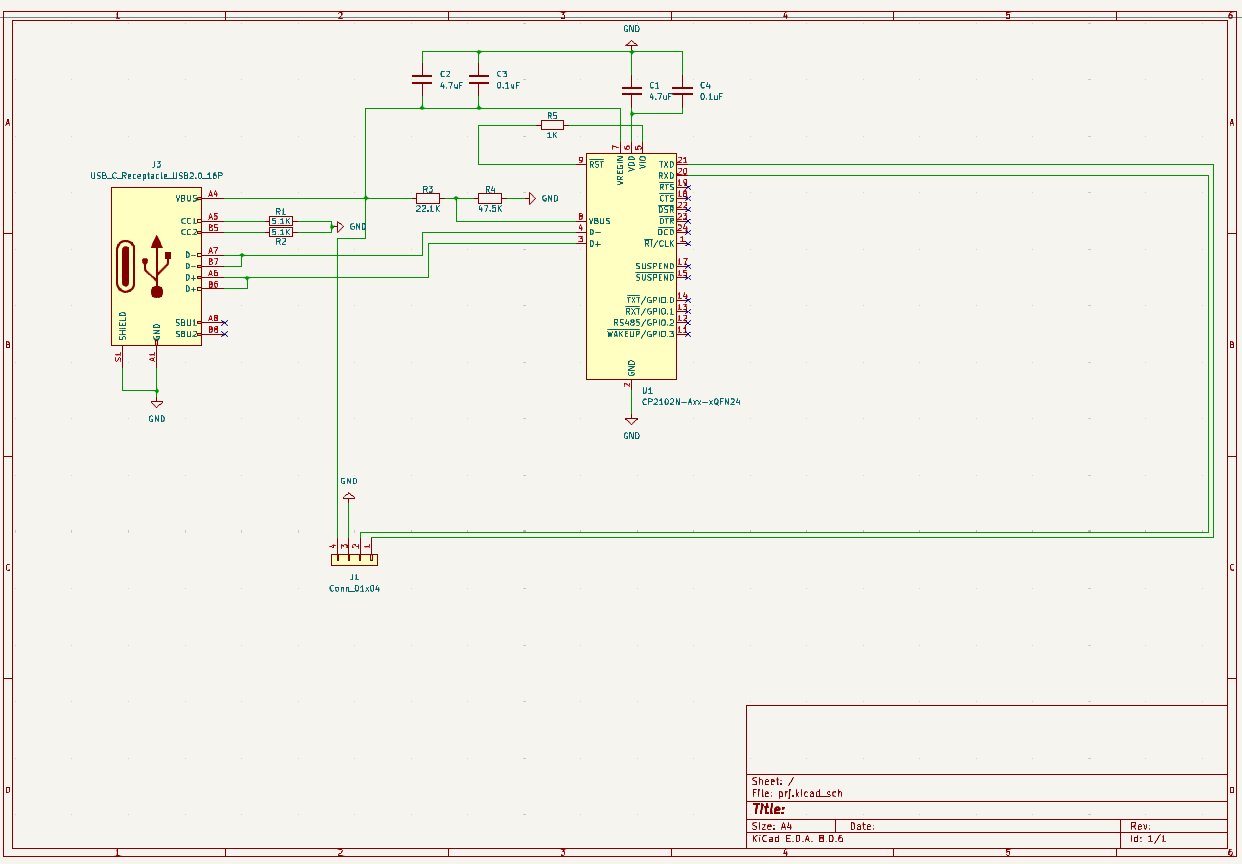

原理图

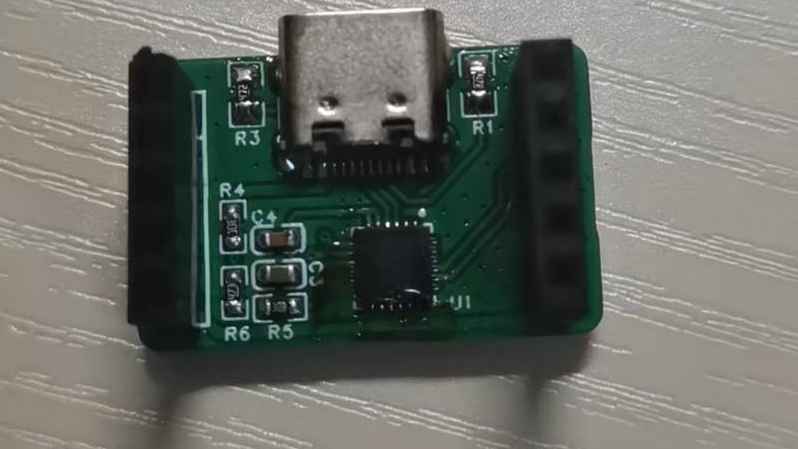

PCB
这块板子基于cp2102实现，外围电路简单。板子使用tpyc接口，用户可以使用常见的typec数据线进行连接。使用2.54mm间距的排针，将rx、tx、gnd、vcc四个脚引出，用户可以使用杜邦线将工具和待测设备连接在一起。
板子引出了4根排针：
模块主要性能指标和管脚定义
性能指标
制造商 | Silicon Labs |
|---|---|
协议 | USB |
功能 | 桥，USB 至 UART |
接口 | UART |
标准 | USB 2.0 |
电压 - 供电 | 3V ~ 3.6V |
电流 - 供电 | 9.5mA |
工作温度 | -40°C ~ 85°C（TA） |
管脚定义
引脚 | 说明 |
|---|---|
tx | cp2102的tx脚 |
rx | cp2102的rx脚 |
gnd | 工装地 |
vcc | 5V电源 |
eZ-PLM上新建物料和项目的截图
使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅。上传的pcb工程，无需下载专门的软件，即可在线查看，方便快捷。网站解析后的html boom也方便用户查找元件在pcb板上的位置。

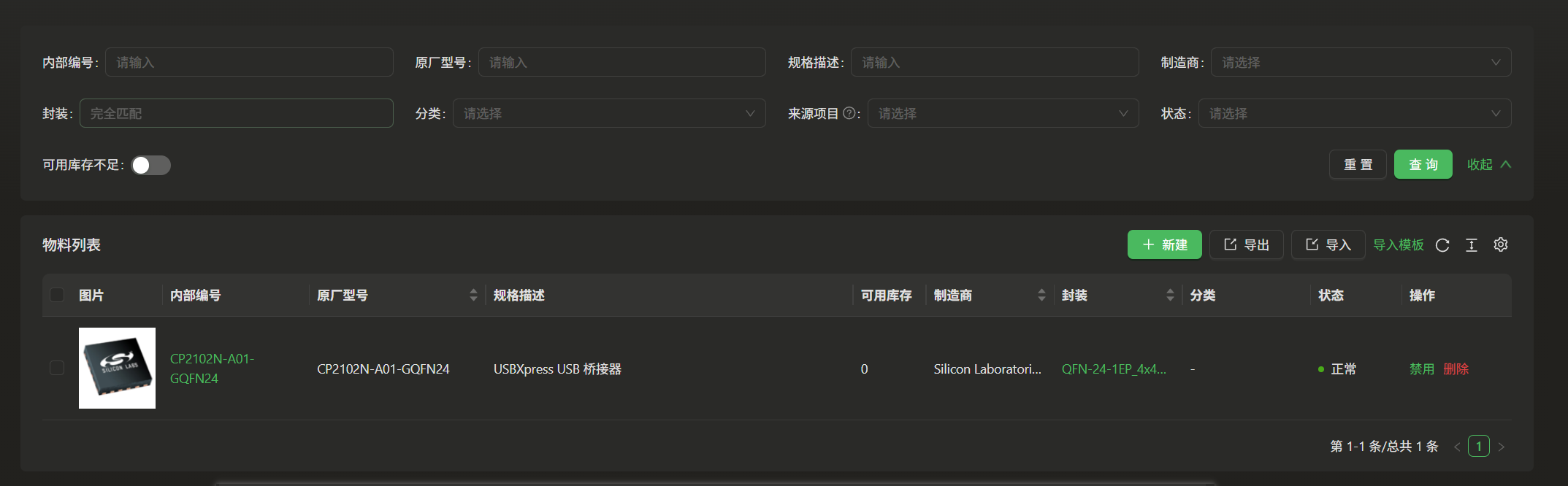

物料添加展示图

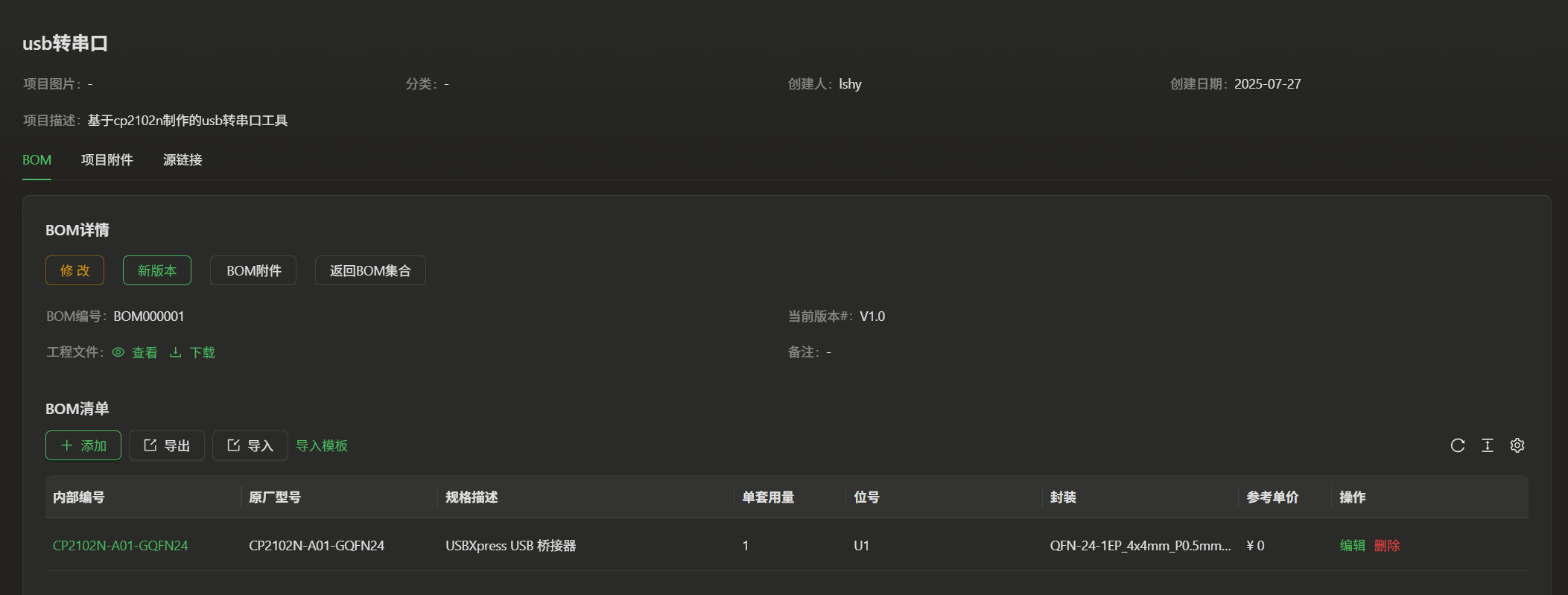

项目详情图
心得体会
本次活动我使用kicad进行电路设计，虽然使用起来还不是很熟练，但能明显感觉到kicad在原理图和pcb绘制上，相关功能已经十分完善.尤其是其生成的html boom，极大的方便了焊接调试。ezplm网站展示了一种智能化生产管理方案，能够可视化完成硬件的生产和物料管理。
