任务介绍
2025 Make Blocks第二期的任务二：设计一款USB转UART的适配器，需要满足以下要求：
- 采用USB Type-C连接器，支持USB2.0数据传输
- 板卡尺寸：小于35mmx18mm
- 包含信号：UART信号线、+5V、+3.3V、GND
- 器件：需在DigiKey官网上有货且正常售卖
模块介绍
根据任务要求本次我选用的是CP2102C-A01-GQFN24芯片设计了一款USB转UART的适配器，此板卡主要用于将USB信号转化成TTL电平的UART(串口)信号。
CP2102C包含 USB 2.0 全速功能控制器、USB 转接器、振荡器以及通用异步接收/发送器（UART），其封装尺寸小至 4 毫米×4 毫米
CP2102C-A01-GQFN24：芯片DigiKey链接：CP2102C-A01-GQFN24 Silicon Labs | 集成电路（IC） | DigiKey

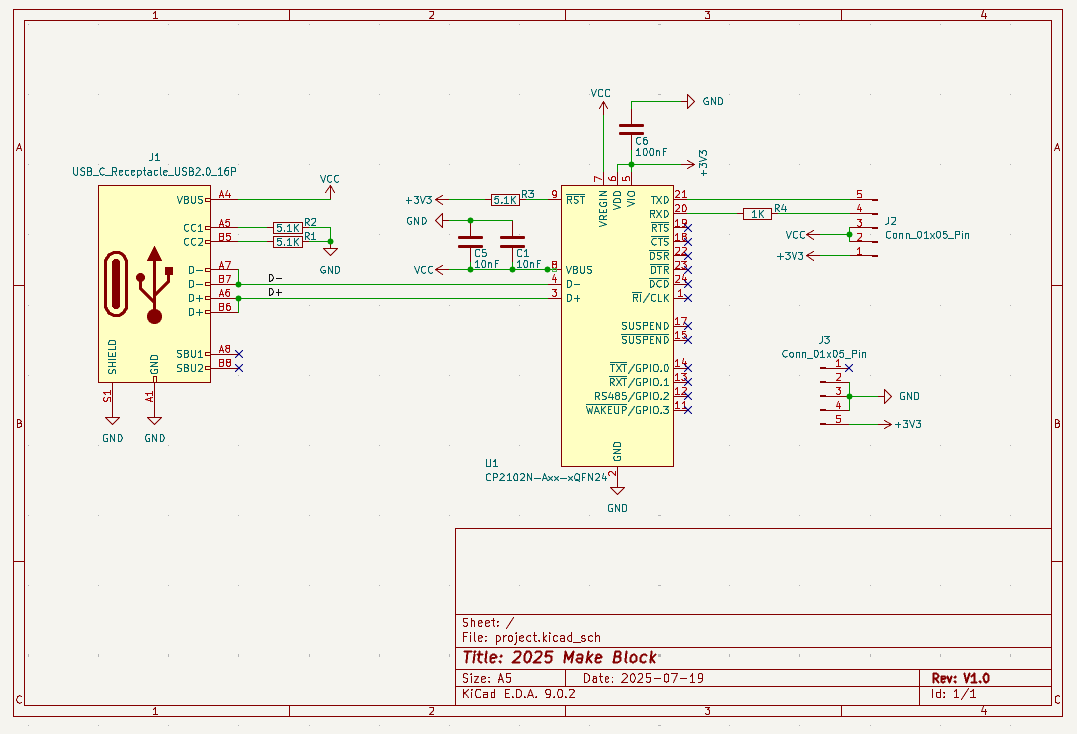

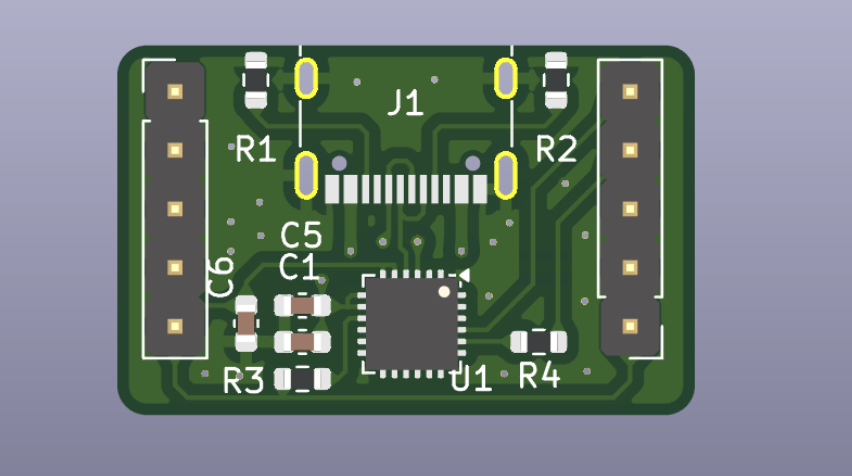

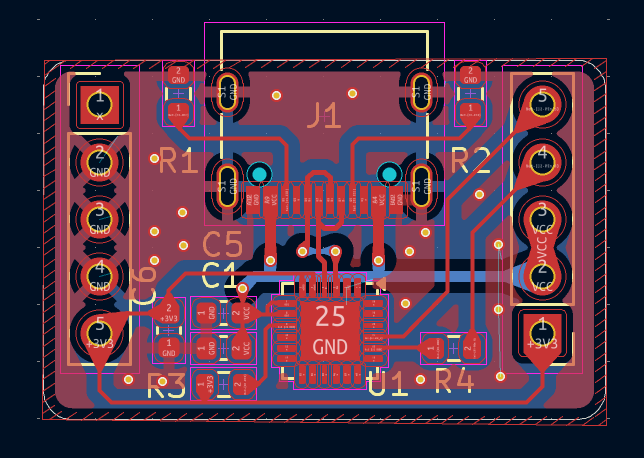

原理图和PCB模块介绍
这块功能扩展板采用了GQFN24封装的CP2102C，在尺寸满足要求的情况下可以兼容上一期的PIC核心板的引脚，可以无缝衔接直接对接进去。总共引出10个排针，分别有：
- RX
- TX
- 2组+5V
- 2组+3V3
- 3组GND
模块主要性能指标和管脚定义
主要性能指标
类型 | MCU扩展板 |
核心芯片 | CP2102 |
USB速率 | 符合 USB 2.0 标准；全速模式（12 Mbps） |
支持数据位 | 5,6,7,8 |
支持停止位 | 1,1.5,2 |
支持校验位 | odd, even, mark, space, no parity |
板卡尺寸 | 16mm x 25mm |
管脚定义
管脚属性 | 管脚名 | 管脚编号 | 管脚名 | 管脚属性 | |
I/O | TX | 1 | 10 | NC | NC |
I/O | RX | 2 | 9 | GND | P |
P | +5V | 3 | 8 | GND | P |
P | +5V | 4 | 7 | GND | P |
P | +3V3 | 5 | 6 | +3V3 | P |

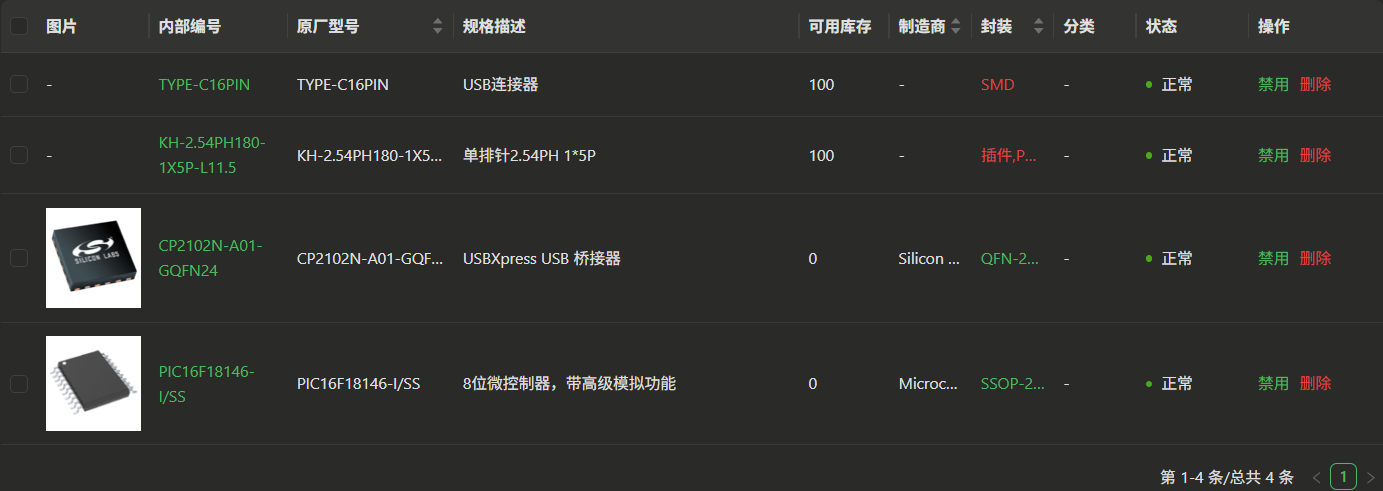

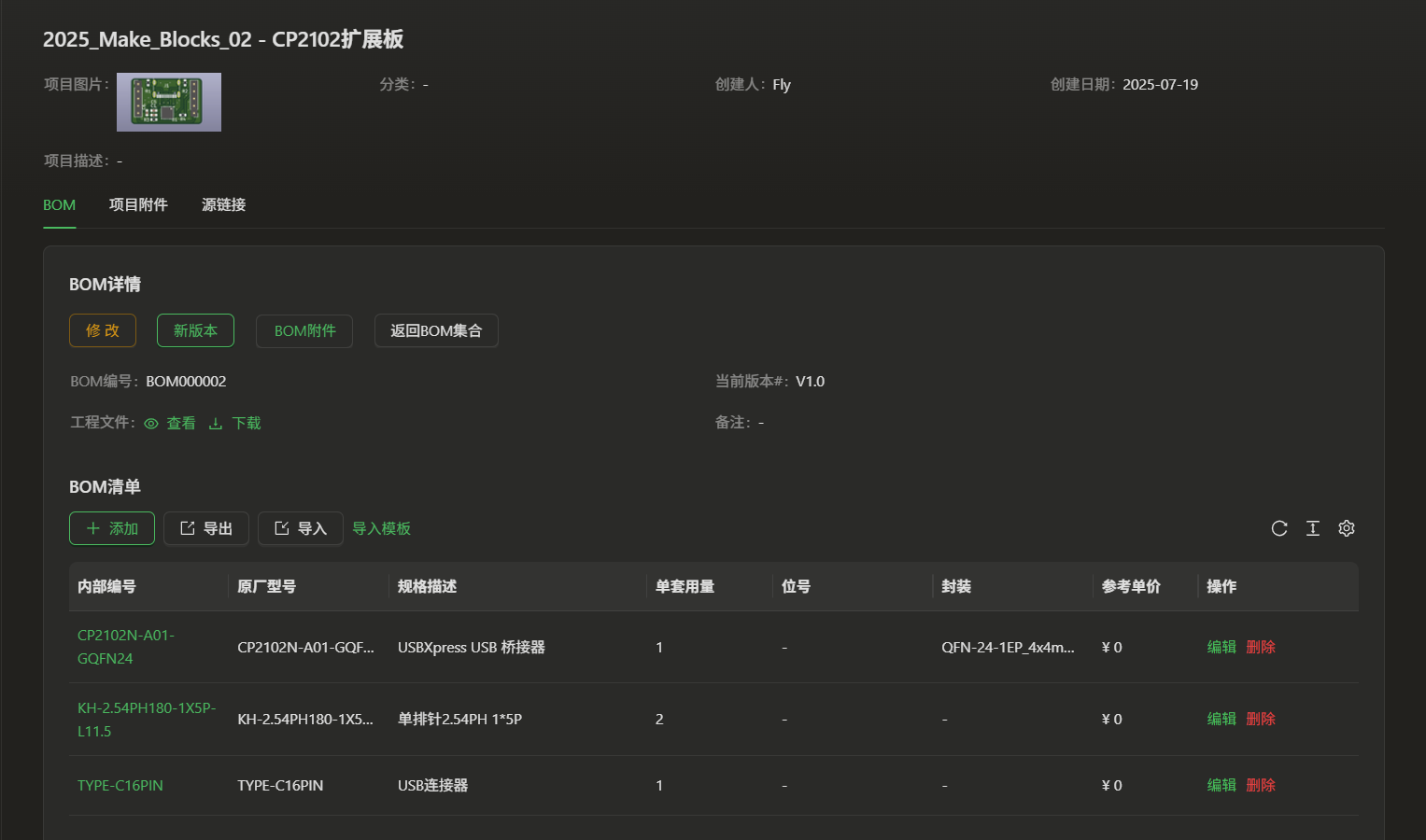

eZ-PLM上新建物料和项目的截图
心得体会
这次使用了Kicad绘制的原理图和PCB，虽然用着很不是习惯，但是绘制原理图和PCB的原理和过程都是大同小异的，还是要在熟悉熟悉一些快捷键和该软件的一些好用的功能。
软硬件
附件下载
project.zip
kicad工程
