任务介绍

本次选择的任务是MCU（1） - 用于简易示波器/频谱仪/信号发生器的核心板，在此次设计中，想设计一片属于自己的开发板，刚好有这次的机会，我可以将自己的想法设计一块开发板，完成属于自己的核心板，其中的功能是能替代上面的功能，这次我就选择了F4系列，性能强大，是替代的核心首选。

设计方案

本次设计就是将核心板所有引脚引出，这里的设计不想浪费资源，在设计过程中，可能会遇到引脚要使用到，但是没有正常的引出，可能会导致引脚不能正常的使用，所以，本次就将所有的引脚引出作为设计，这个设计也是为后面的突发情况做了解决方法。

在本次测试上，添加一个IO口来测试软件是否能正常的驱动，作为我们的调式接口引脚。

PCB介绍

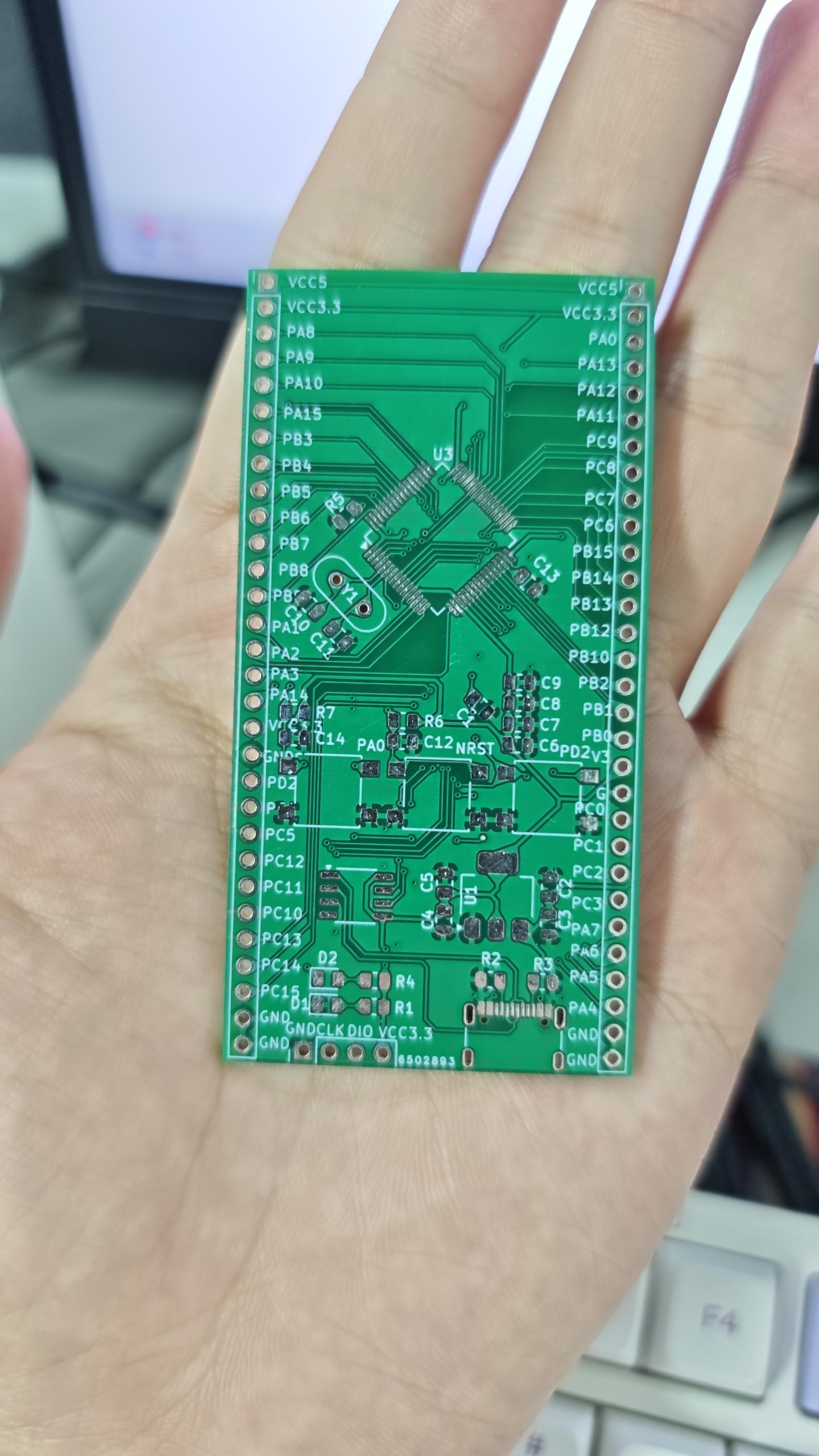

在完成画板的工作之后，将KICAD的制版文件和孔位图上传到PCB的厂家，打了三块样版，来调试一下板子的功能是否正常，将引脚引出，配置了相关的外部晶振，和必要的滤波电容，在搭配按键来实现我们的相关引脚操作。添加了一块串口CH340N，可以直接通过TYPEC来实现串口的读写，方便我们的开发调试信息接收处理。

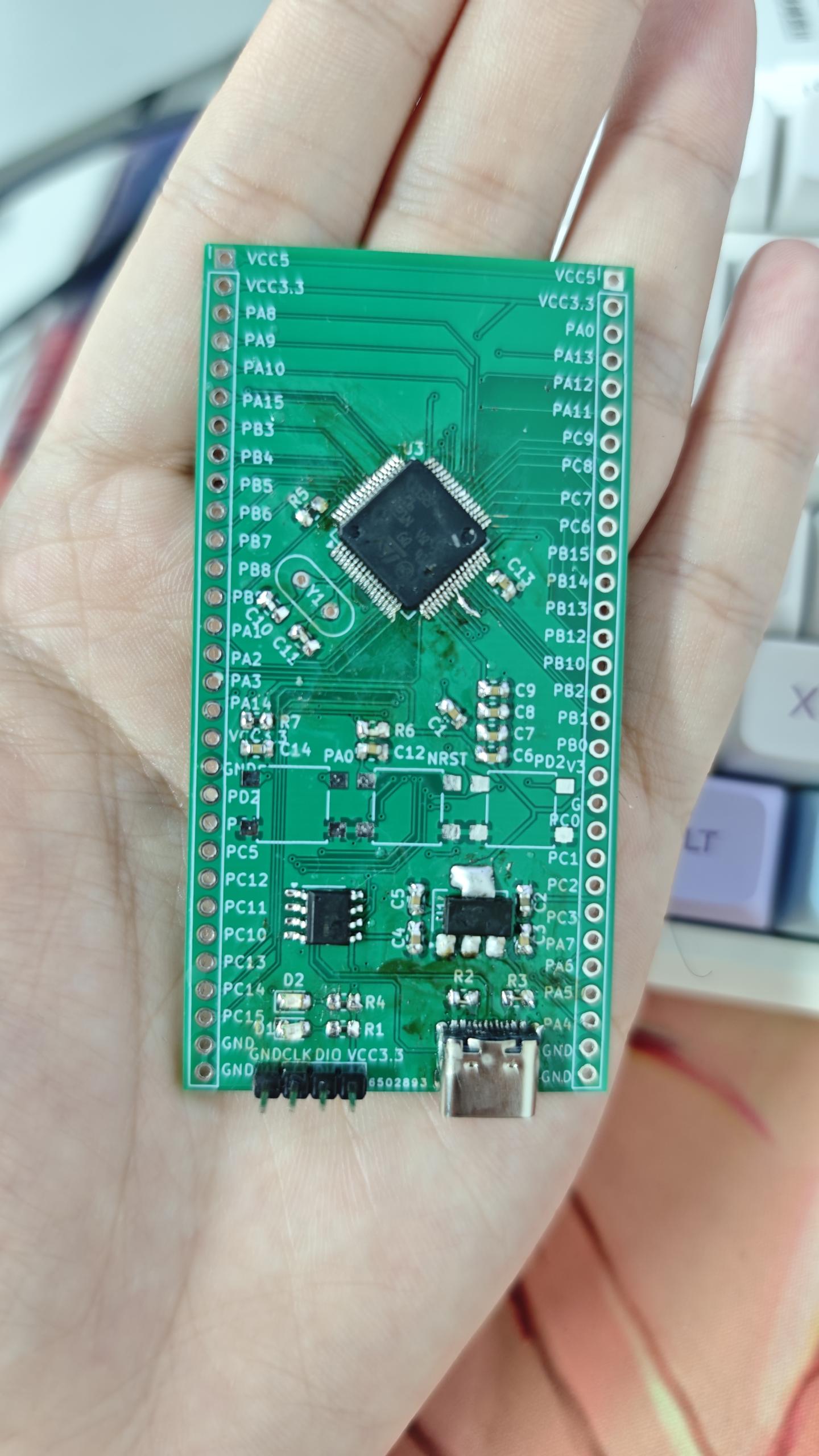

PCB正面

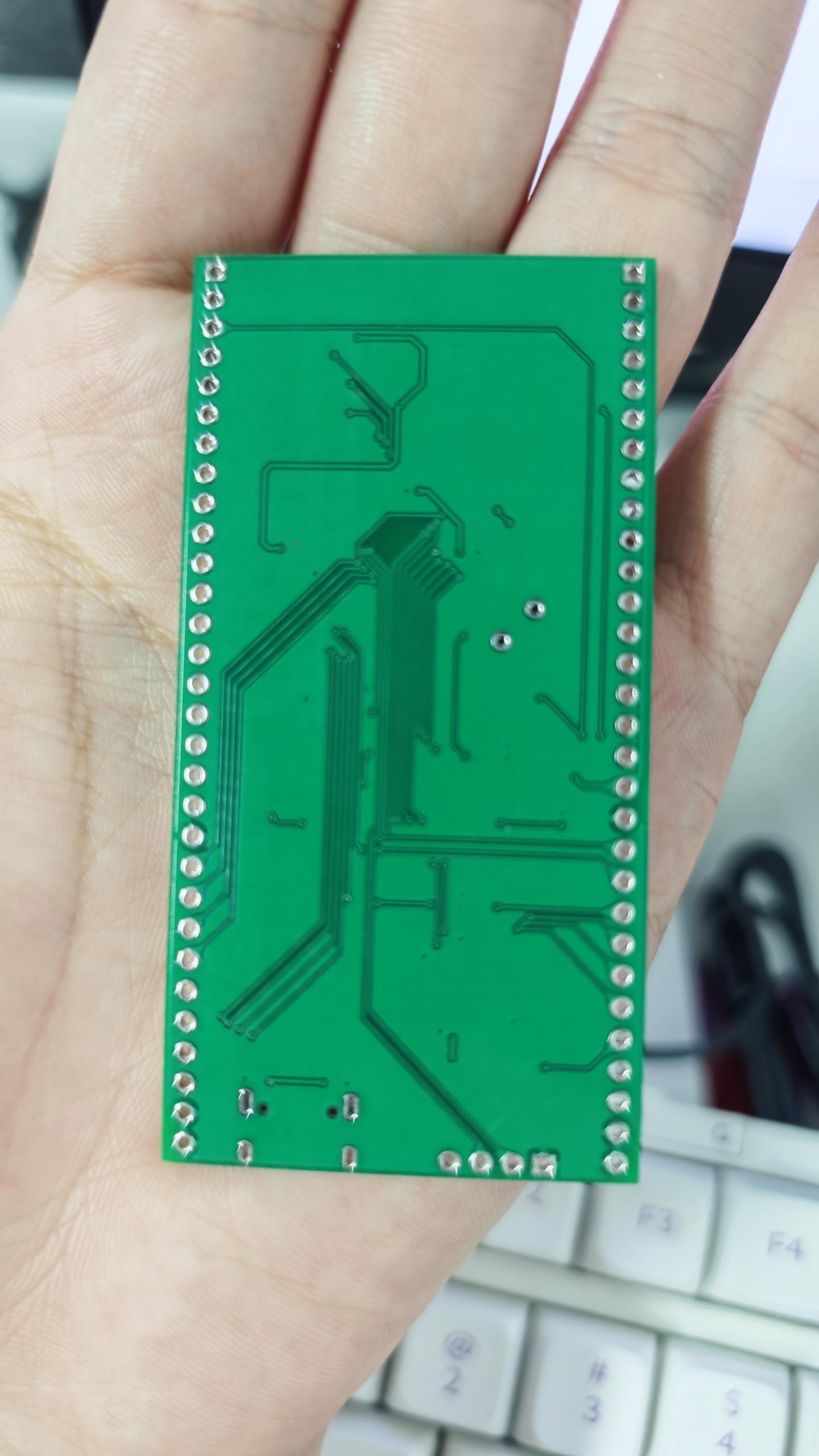

PCB背面

焊接调试

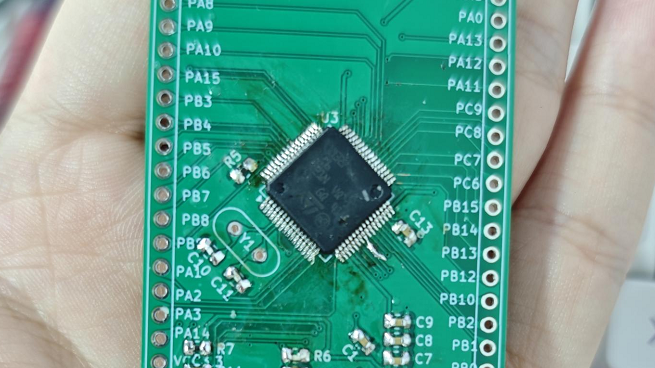

在得捷购买的主控到了，开始焊接。由于手上没有洗板水，导致板子上的焊油比较多。

这里的晶振暂时不需要8M这里暂时没有焊接，按键还不太需要使用到这里也没有进行焊接，在焊接的过程中把引脚拉出来了一点，也将小心焊好，手上的材料封装不是很多，有些封装则使用0402来焊接完成。

调试程序

连接到TYPEC，可以正常的识别到串口

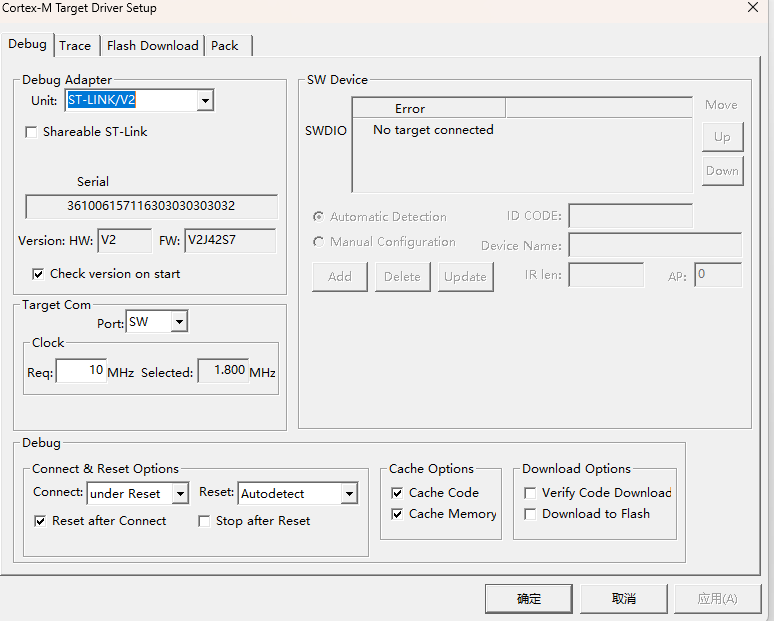

通过板子调试端口连接的时候，查找不到STLINK的端口

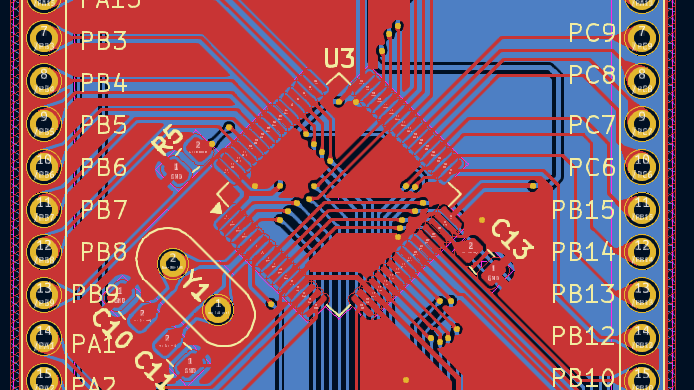

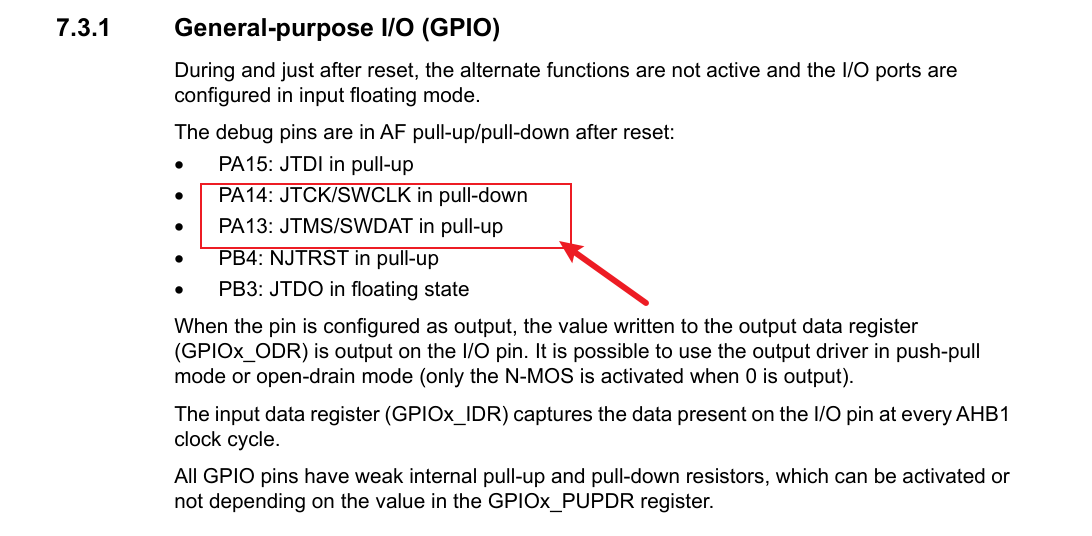

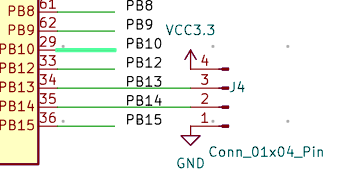

后面排查发现其中的PA13和PA14被我看错连接到PB13和PB14，才导致识别不到调试接口

这是算设计的失误，但由于我将所有引脚引出来，也可以进行补救。

将STLINk的跳线接到正确的引脚进行烧录

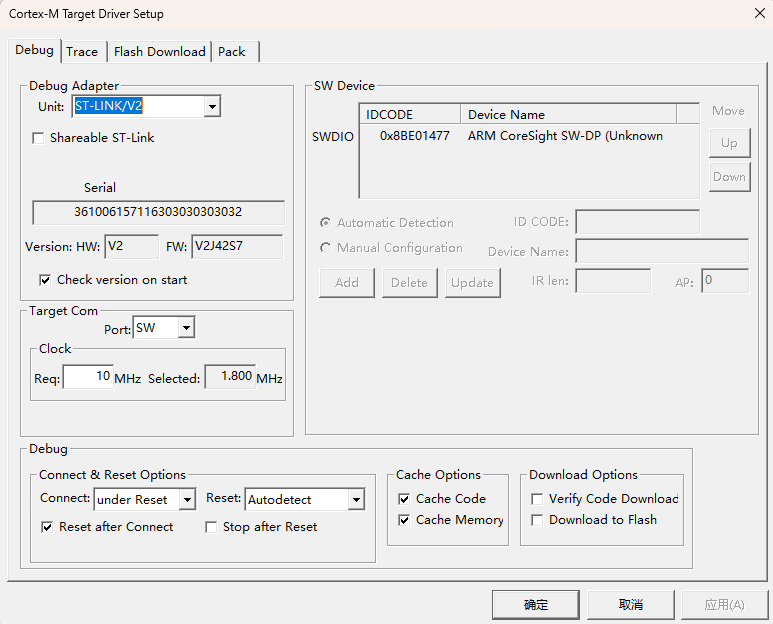

我们可以看到现在能正常的识别到芯片。

后续的话吗，因为这个是核心版，后面在扩展版设计的时候，重新将烧录引脚给引出来，还能进行补救。

程序下载烧录

这里我是将以前的F4代码进行修改，实现呼吸灯的效果，这里只是图片我们看不出太大差别。

这里的呼吸灯的引脚在PC13

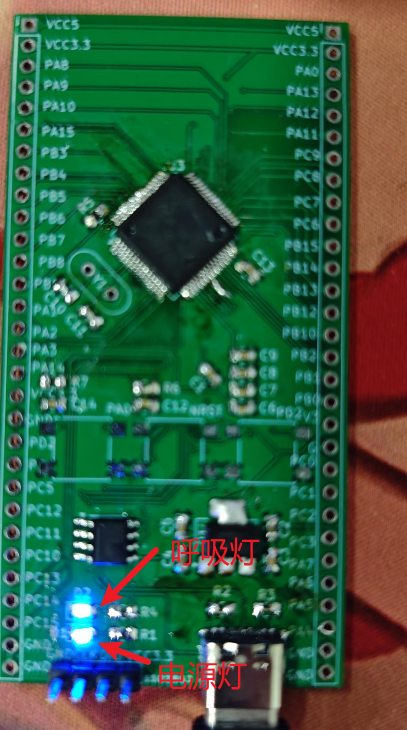

烧录完成效果

实现的逻辑是通过定时器对引脚进行翻转实现呼吸灯的效果

void breatheLED(void) {
	if(count >= 100) {
						count = 0;

							if(direct == 0) {
						dutyfactor++;
					} else if(direct == 1) {
				dutyfactor--;
				}
	}

		if(dutyfactor <= 0) {
					direct = 0;
						} else if(dutyfactor >= 100) {
			direct = 1;
						}

		if(count < dutyfactor) {
				HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
	} else {
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
	}
}

总结

这次第一次参加Make Blocks活动，在俩天内设计完成这个板卡，但是烧录引脚给弄错了，在时间紧张的情况下，还是更需要保持仔细耐心的检查相关引脚的配置，后续只能通过扩展版来实现将引脚重新实现，在设计的时候也将所有引脚给引出来，也是担心引脚设计错误，还能补救一下。最终也是有惊无险的完成此次调试。
