内容介绍

所选任务、所画模块的硬件和功能介绍

任务介绍

设计一款MCU核心板，以核心板 + 扩展板的方式（即把STM32G031的功能独立出来换成其他MCU设计一个核心板，周围其他功能不用设计），这款核心板能够支持硬禾基于STM32的简易示波器/频谱仪/信号发生器学习平台

模块介绍

根据任务要求本次我选用的是NRF52832芯片设计了一款MCU核心板，此板卡主要用于示波器开发学习套件的主控，常用于实时信号采集与处理场景：

NRF52832芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/nordic-semiconductor-asa/NRF52832-QFAA-R/5428659

功能介绍

本设计为一个最小系统板。

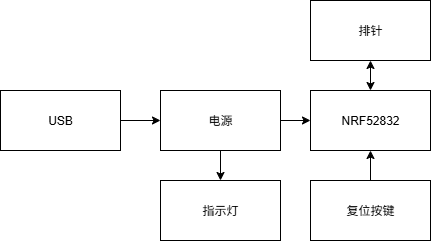

模块设计思路、选型介绍（含设计框图）

设计思路

核心思路为小，剧本最小系统板的所有要素，IO全部引出，而且希望他能兼容标准的洞洞板和dip40封装标准，方便快速搭建功能板进行验证。

选型介绍

nRF52832

nRF52832是一款通用的多协议SoC。它满足了需要高级低功耗蓝牙®功能、协议并发性和丰富外围设备和功能集的应用挑战。此外，它为闪存和RAM提供了大量内存。

nRF52832采用具有完全协议并发能力的多协议。它支持低功耗蓝牙，包括2 Mbps高传输速度。蓝牙mesh可以与低功耗蓝牙同时运行，使智能手机能够配网、入网、配置和控制Mesh节点。还支持NFC、ANT和2.4 GHz专有协议。

它基于带有浮点单元的Arm® Cortex™-M4 CPU，主频为64 MHz。内置NFC-A标签用于简化的配对和支付解决方案。它有许多数字外设和接口，如用于数字麦克风和音频的PDM和I2S。

通过精密的片上自适应电源管理系统，实现了极低的功耗。

特征

64 MHz Cortex-M4 with FPU
512/256 KB 闪存，64/32 KB 内存
2.4 GHz 收发器
2 Mbps, 1 Mbps
低功耗蓝牙
蓝牙mesh
+4 dBm发射功率
128 位 AES
UART, SPI, TWI, PDM, I2S
PWM
12 位模数转换器
NFC-A

模块原理图、PCB简单介绍+突出特色介绍

原理图

PCB

这块核心板采用了VFQFN48封装的NRF52832，全部IO引出，板载PCB天线。

3D效果图

为方便嵌入式设计，核心板采用单面布局方式，在排针两端使用半孔设计，可直接贴片到底板上，同时也具有普通的排针孔，可以焊接排针进行使用。

板上没有下载器，如果要调试该核心板，可以通过核心板上的2个SWD管脚进行操作。

板上有一颗LED，一个用于指示3.3V电压是否正常，还有一个复位按键。

打板调试都很正常，一遍成功，遇到的问题就是板子上没设计用户LED灯，额外焊了一个。

调试软件介绍、关键代码片段及说明

软件使用keil进行编写。使用到的额外代码包有NordicSemiconductor.nRF_DeviceFamilyPack.8.40.3.pack、nRF5_SDK_17.1.0_ddde560（使用附件代码工程时，请提前准备好这两个包，并将代码工程替换到nRF5_SDK_17.1.0_ddde560\examples\peripheral路径下）

分别提供了基本的下载算法、芯片描述和测试代码包。

关键代码如下：

int main(void)
{
    /* Configure board. */
    bsp_board_init(BSP_INIT_LEDS);

    /* Toggle LEDs. */
    while (true)
    {
		bsp_board_led_invert(2);
		nrf_delay_ms(500);
    }
}

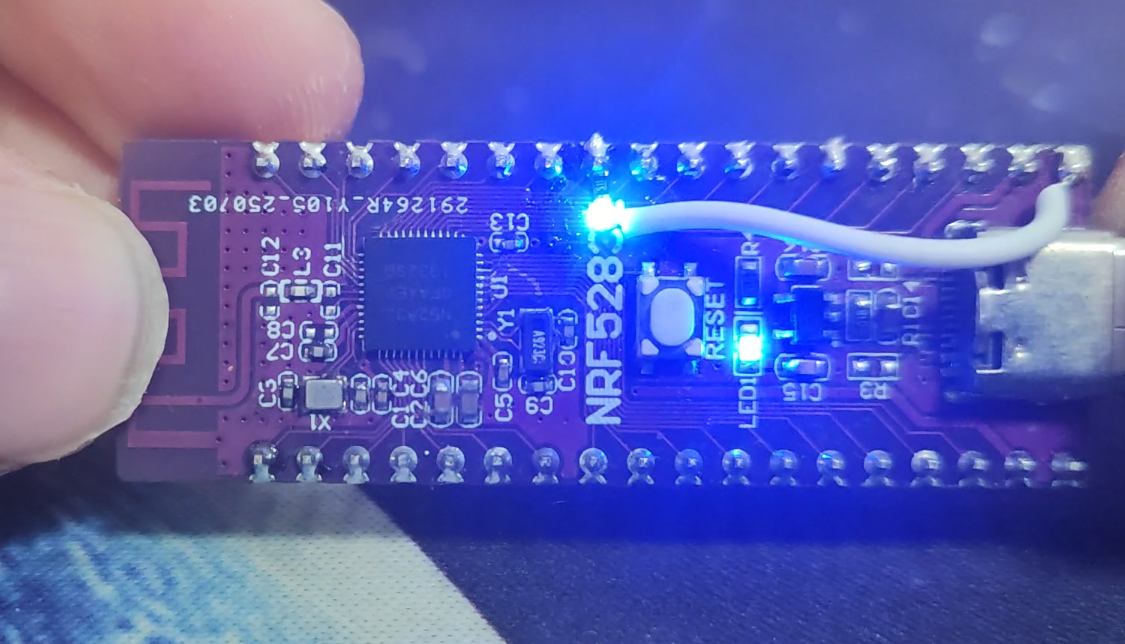

模块调通的功能展示图

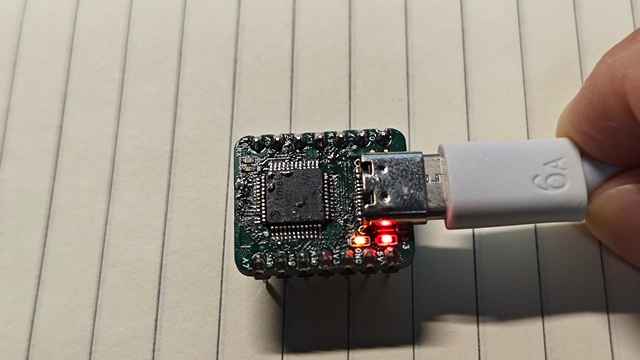

使用到的额外工具为Jlink，作用为程序下载。

心得体会

活动不错。
