1.所选任务介绍

要求设计一款USB转SPI的适配器，采用USB Type-C连接器，支持USB2.0数据传输；板卡尺寸：小于35mmx18mm；

包含信号：SPI信号线、+5V、+3.3V、GND；主要器件：需在DigiKey官网上有货且正常售卖。

2.设计的模块介绍（包含主要芯片的选择、功能和应用等，并附上主要芯片在DigiKey官网的链接）

根据任务要求选用微芯公司的MCP2210设计了一款USB转SPI的适配器。MCP2210符合USB 2.0标准，支持全速USB（12 Mb/s），并作为人机接口设备（HID）运行。它包含一个128字节的缓冲区用于数据吞吐，其中64字节用于发送，64字节用于接收。该设备完全可配置，包括VID、PID分配和字符串描述符，并可通过总线供电或自供电模式供电。转换器使用标准的HID驱动程序，提供了一个配置工具用于设备上电设置，还提供了用于USB-SPI通信、GPIO操作和其他功能的工具。可用的封装类型包括：- 20引脚QFN（5x5 mm）- 20引脚SOIC- 20引脚SSOP其他特性包括用于指示USB活动的LED输出、用于信号USB挂起状态的SSPND输出引脚以及用于指示枚举完成的USBCFG输出引脚。工作电压范围为3.3V至5.5V，振荡器输入为12 MHz。工业工作温度范围为-40℃至+85℃。

MCP2210在DigiKey官网的链接：MCP2210-I/SS Microchip Technology | 集成电路（IC） | DigiKey

3.原理图和PCB模块设计介绍（记得截图原理图和PCB上传）

适配器原理图如图1所示，适配器作为主设备通过 SPI 接口与目标板通信。该MCP2210还有几个通用输入/输出引脚，这些引脚布线到插槽引脚，其中 GP1 引脚是基本的 GPIO 引脚，GP2 引脚反映 USB 状态（暂停/恢复），GP4 引脚在主机不接受要求（枚举时呈现）且芯片未配置时发出信号， GP5引脚作为中断，指示USB配置状态。除了所有这些功能外，该板还有一个 LED 指示灯，一个标有 DATA 的黄色 LED 用作 SPI 流量（数据传输）指示。

考虑到该板可以通过 USB 供电并用作独立设备，使用额外的 LDO MIC5504，这样可以确保支持 3.3V 供电的正确使用通信线。

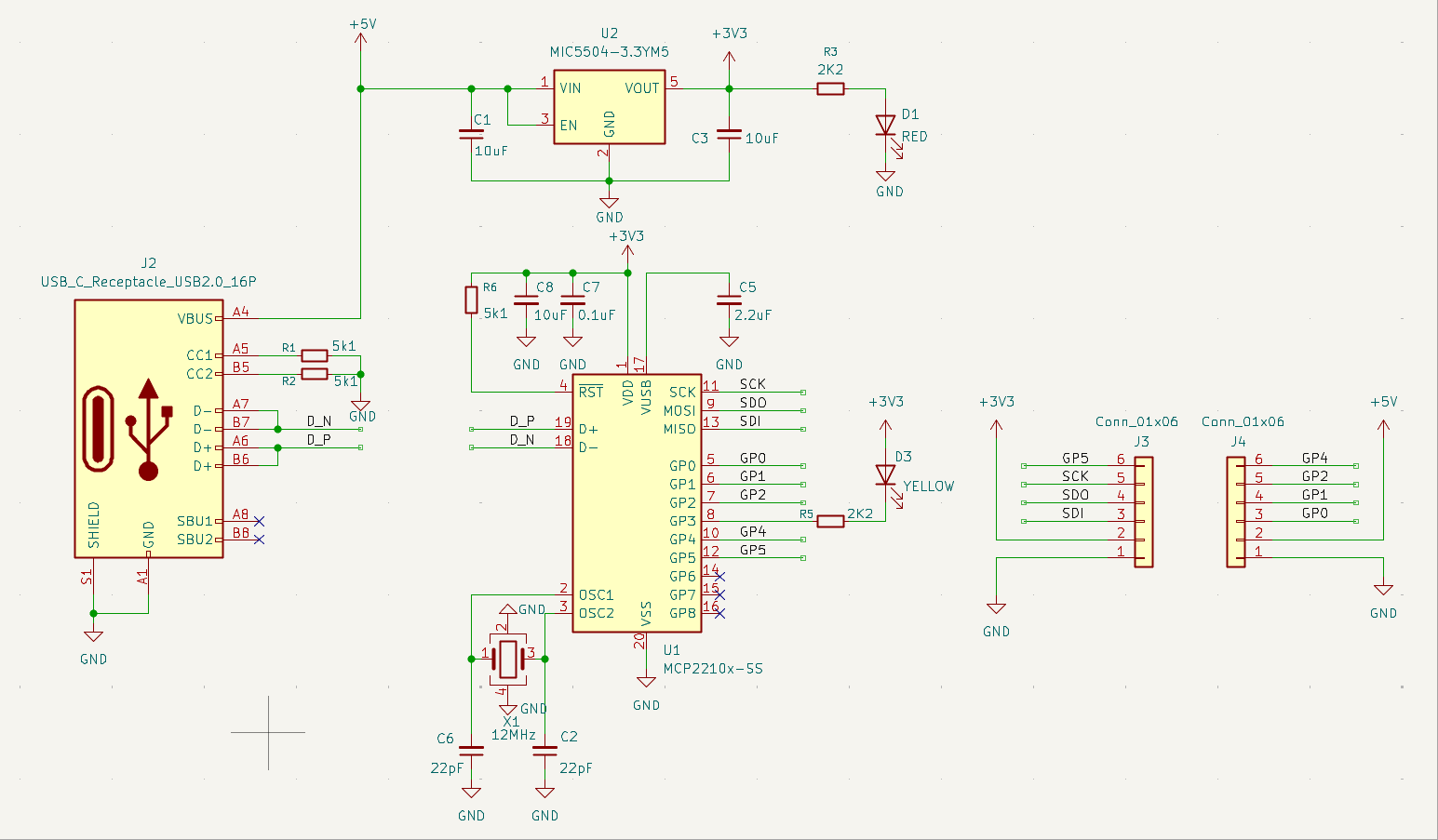

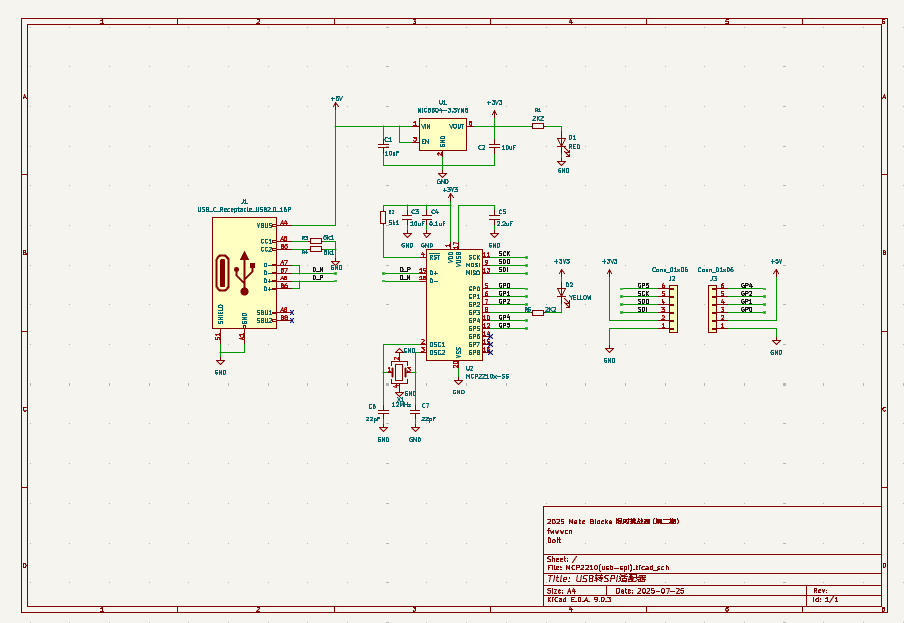

图1 适配器原理图

适配器PCB图如图2所示，采用双面板设计，板子尺寸为30mm x16.6mm，表贴器件全部排列在正面，如图3的效果图所示。

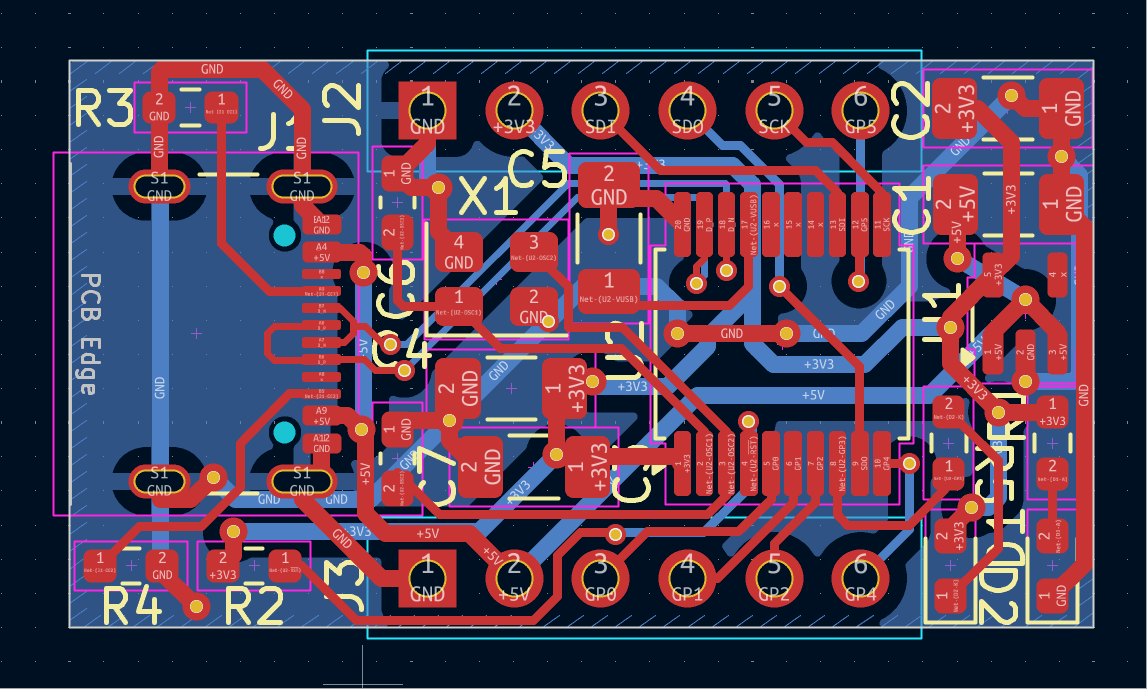

图2 PCB图

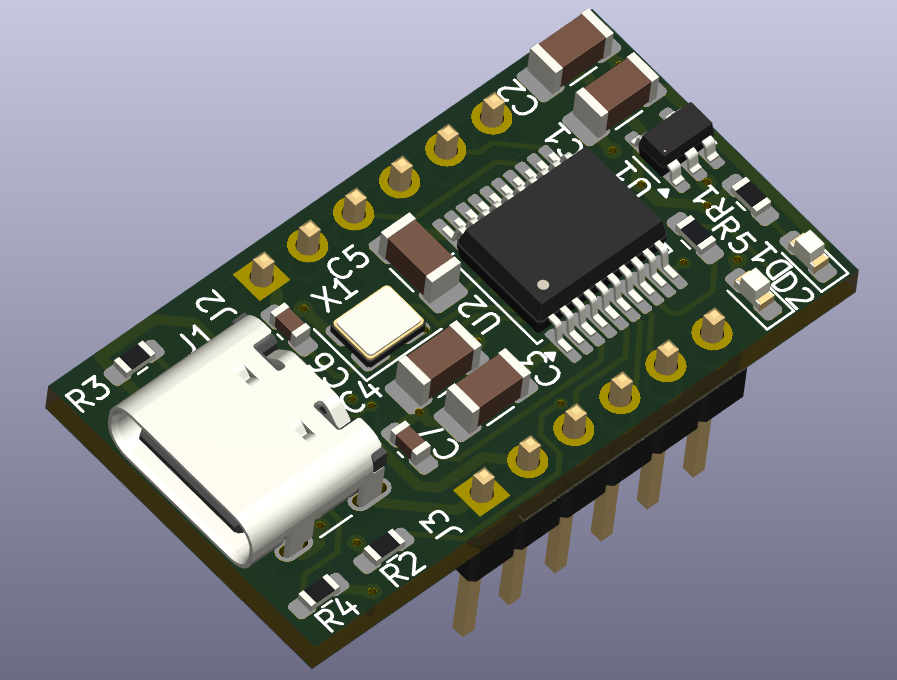

图3 3D效果图

4.模块主要性能指标和管脚定义

表1 主要性能指标

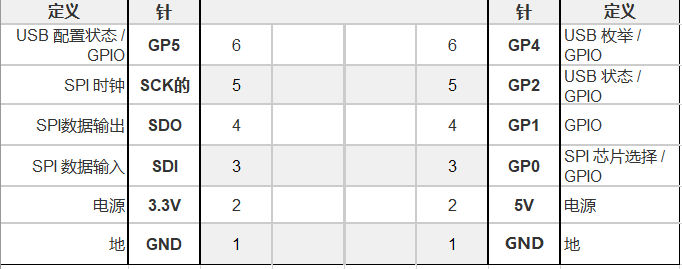

表2 排针管脚定义

5.eZ-PLM上新建物料和项目的截图+介绍

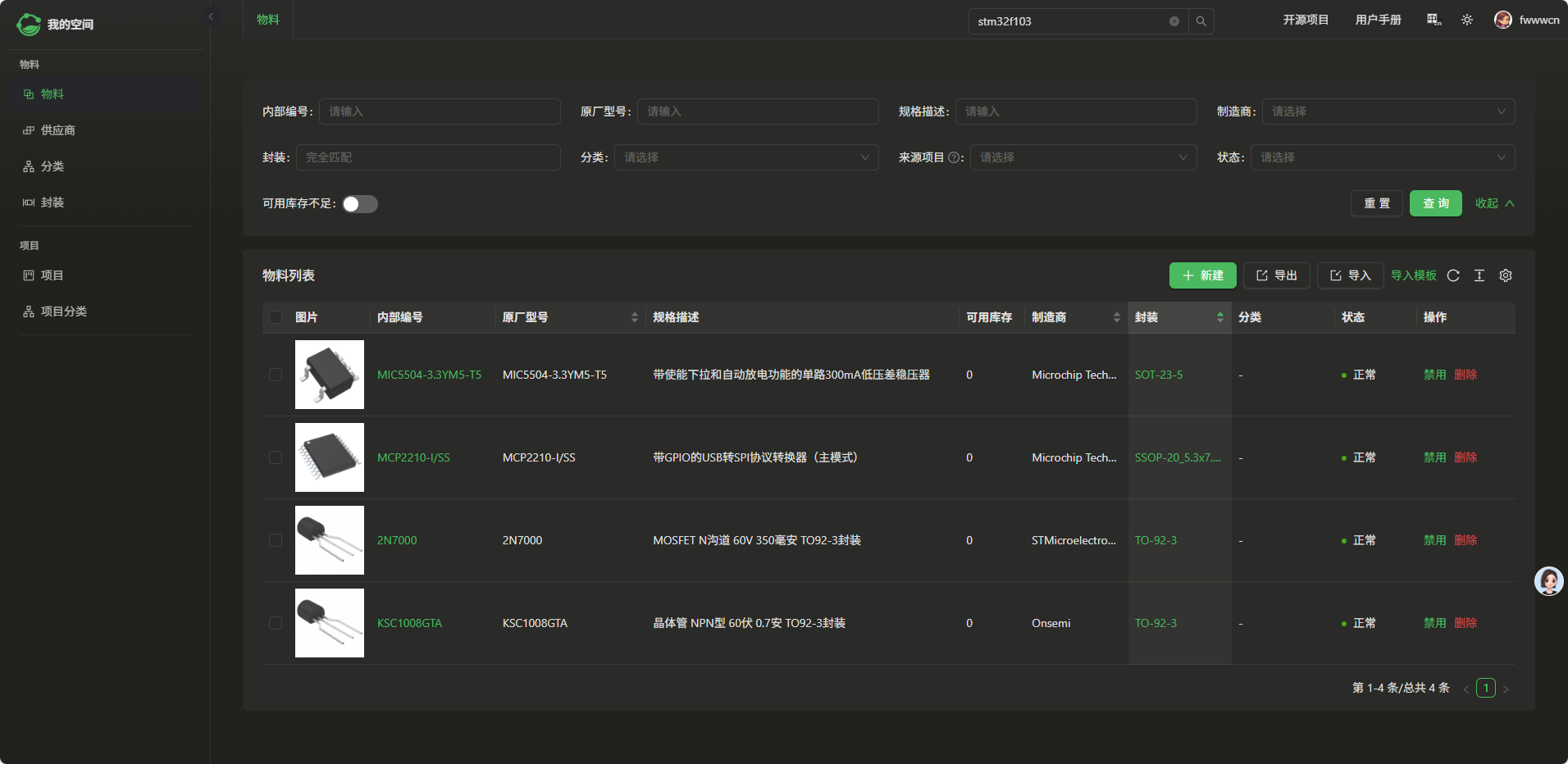

图4 eZ-PLM上新建项目所用的主要物料

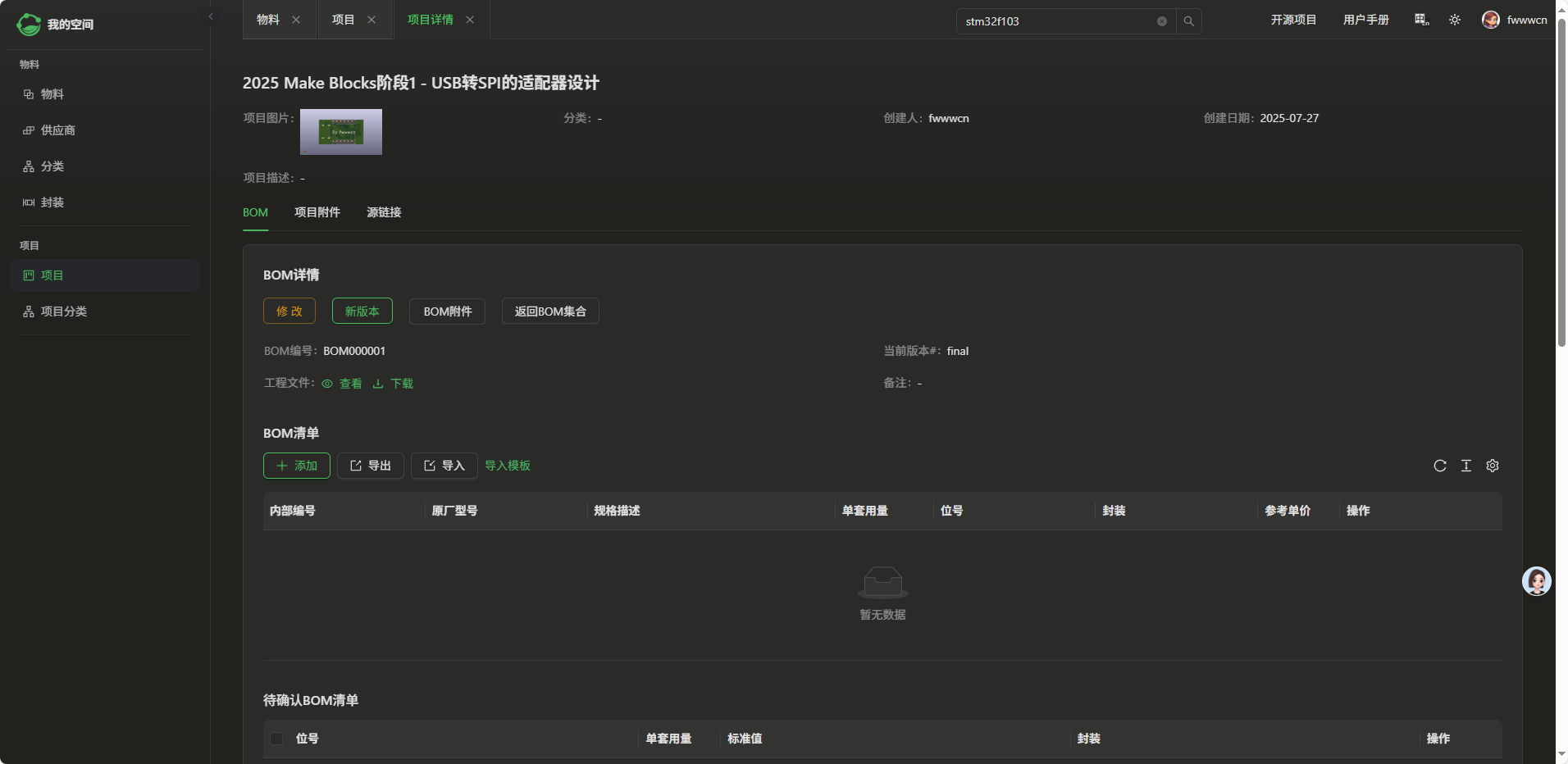

图5 eZ-PLM上新建本项目

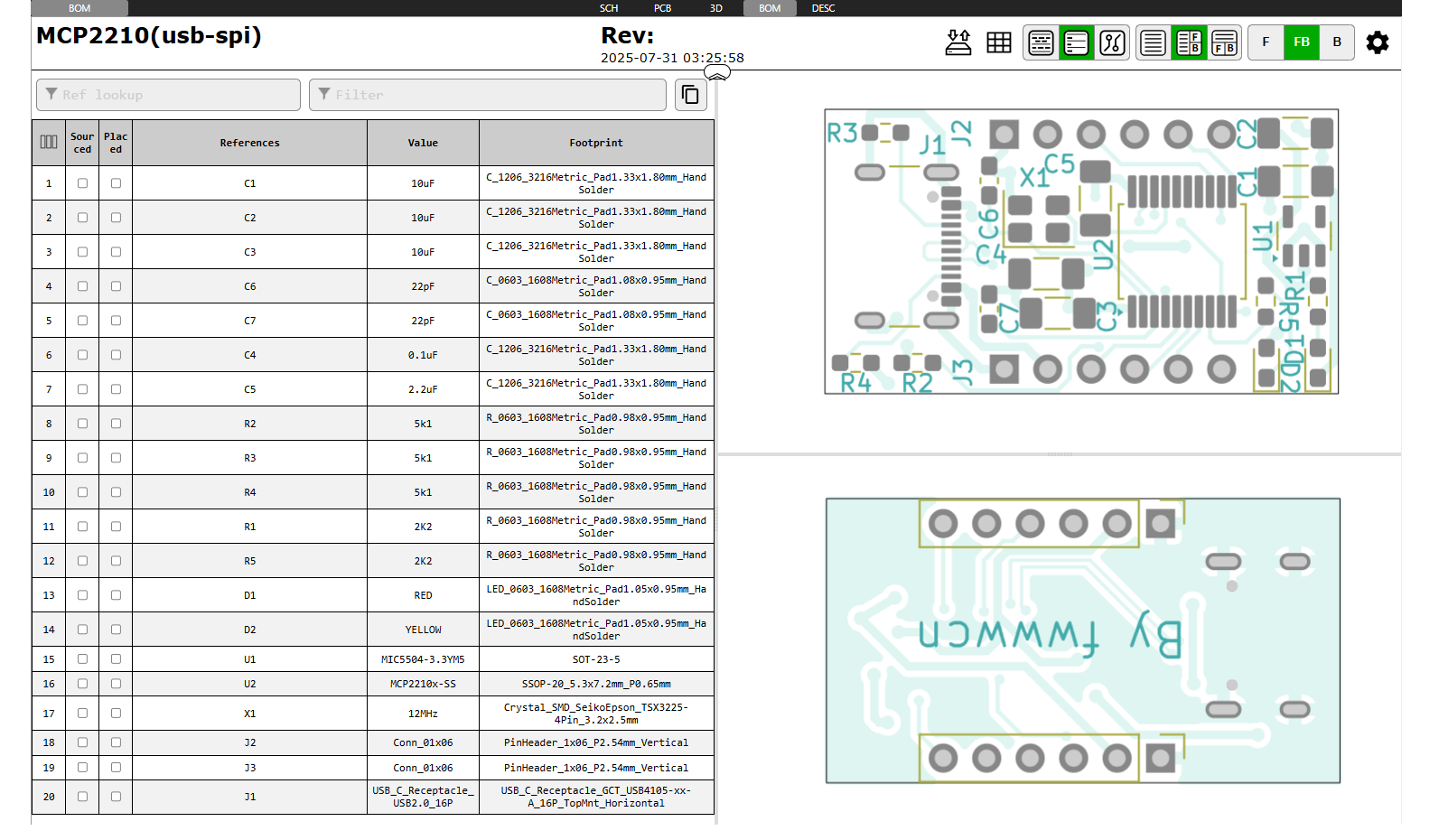

图6 利用eZ-PLM生成网页版BOM

6.心得体会（包括意见或建议）

当一项具体任务摆在面前，时间的紧迫性会转化为高效学习的驱动力。此时，往往会主动筛选出与任务直接相关的实用知识，跳过冗余的理论铺垫，聚焦于 “能解决问题” 的核心内容。这种带着明确目标的学习，能让人在短时间内精准吸收知识，并立刻在任务中实践验证，既加速了知识内化，又确保所学内容直接服务于结果达成，形成 “学习 - 应用 - 反馈” 的高效闭环，让每分每秒的投入都转化为解决问题的能力。
