2025 Make Blocks阶段1 - USB转I2C适配器设计
本项目基于DigiKey Make Blocks第二期活动内容,选择设计了USB转I2C的适配器作为任务目标
标签
接口
USB
I2C
Make Blocks活动
南小冰冰冰
更新2025-07-30
北京理工大学
11
KiCad文件
全屏

任务介绍

本设计旨在实现一款体积紧凑、功能完善的 USB 转 I²C 适配器模块,满足电子系统中通过 USB 接口控制 I²C 设备的需求。适配器通过 USB Type-C 接口与上位机进行通信,在不依赖额外驱动芯片的基础上,直接将 USB2.0 转换为标准的 I²C 主模式通信信号(SCL/SDA),同时提供 5V 与 3.3V 电源输出,方便用户测试或驱动低功耗外围模块。

模块介绍

主控芯片选择MCP2221A-I/ML(DigiKey网址:MCP2221A-I/ML Microchip Technology | 集成电路(IC) | DigiKey)。该芯片集成USB 2.0全速转I²C主控制器,支持GPIO、ADC、UART等辅助功能,能够在大多数系统中无需额外驱动程序即可识别。主要运用于低速设备控制器、小型调试工具、嵌入式I²C访问接口等。

另外还选择了MIC5219-3.3YM5-TR作为稳压器(DigiKey网址:MIC5219-3.3YM5-TR Microchip Technology | 集成电路(IC) | DigiKey)。该器件用于将VBUS 5V输入稳压为 3.3V,为MCP2221A和I²C网络供电。

为了保护USB差分信号与I²C信号输出,本方案内还分别采用了PRTR5V0U2X,215作为双通道USB专用TVS(DigiKey网址:PRTR5V0U2X,215 Nexperia USA Inc. | 电路保护 | DigiKey)、PESD3V3S1UL,315作为单通道低电容TVS(DigiKey网址:PESD3V3S1UL,315 Nexperia USA Inc. | 电路保护 | DigiKey)。

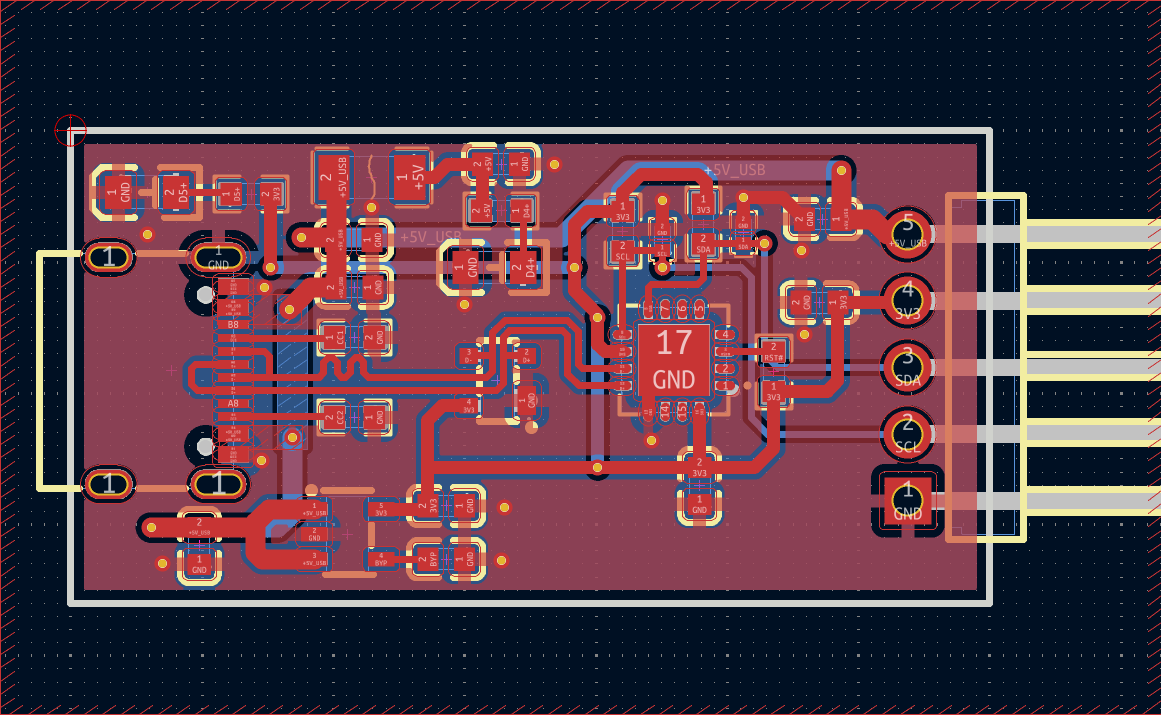

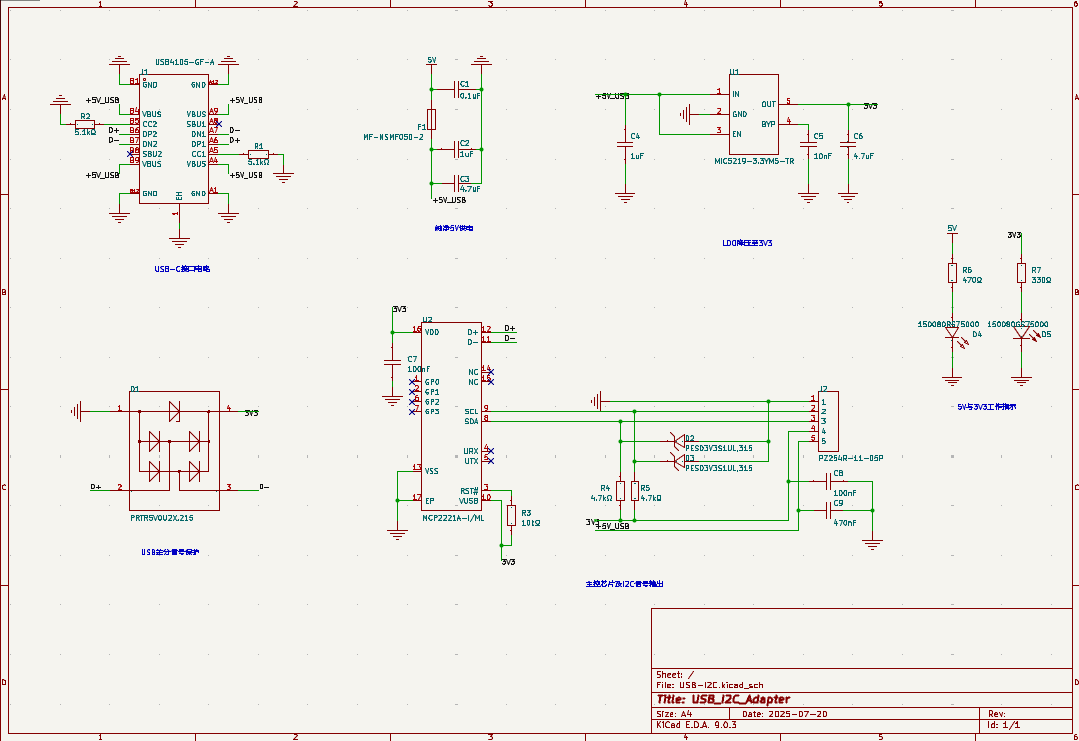

原理图与PCB设计

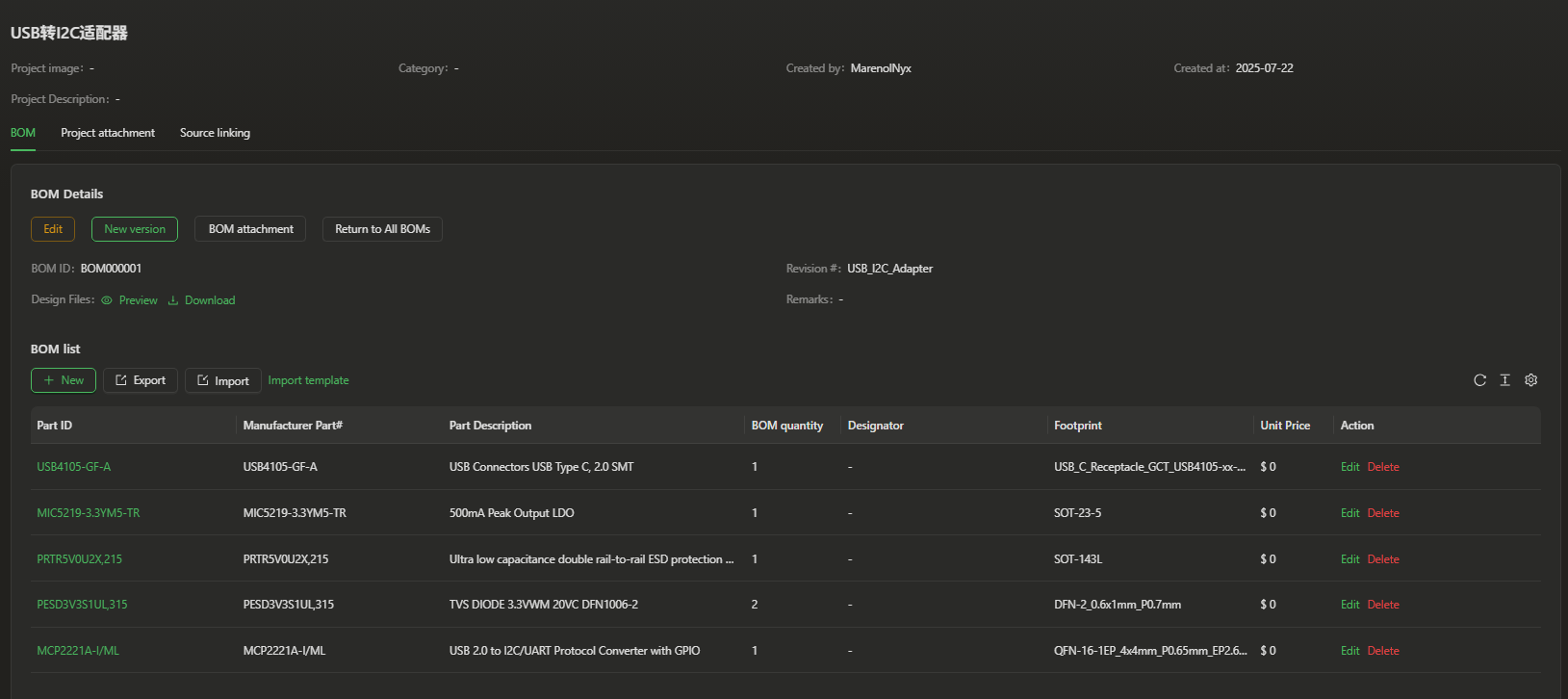

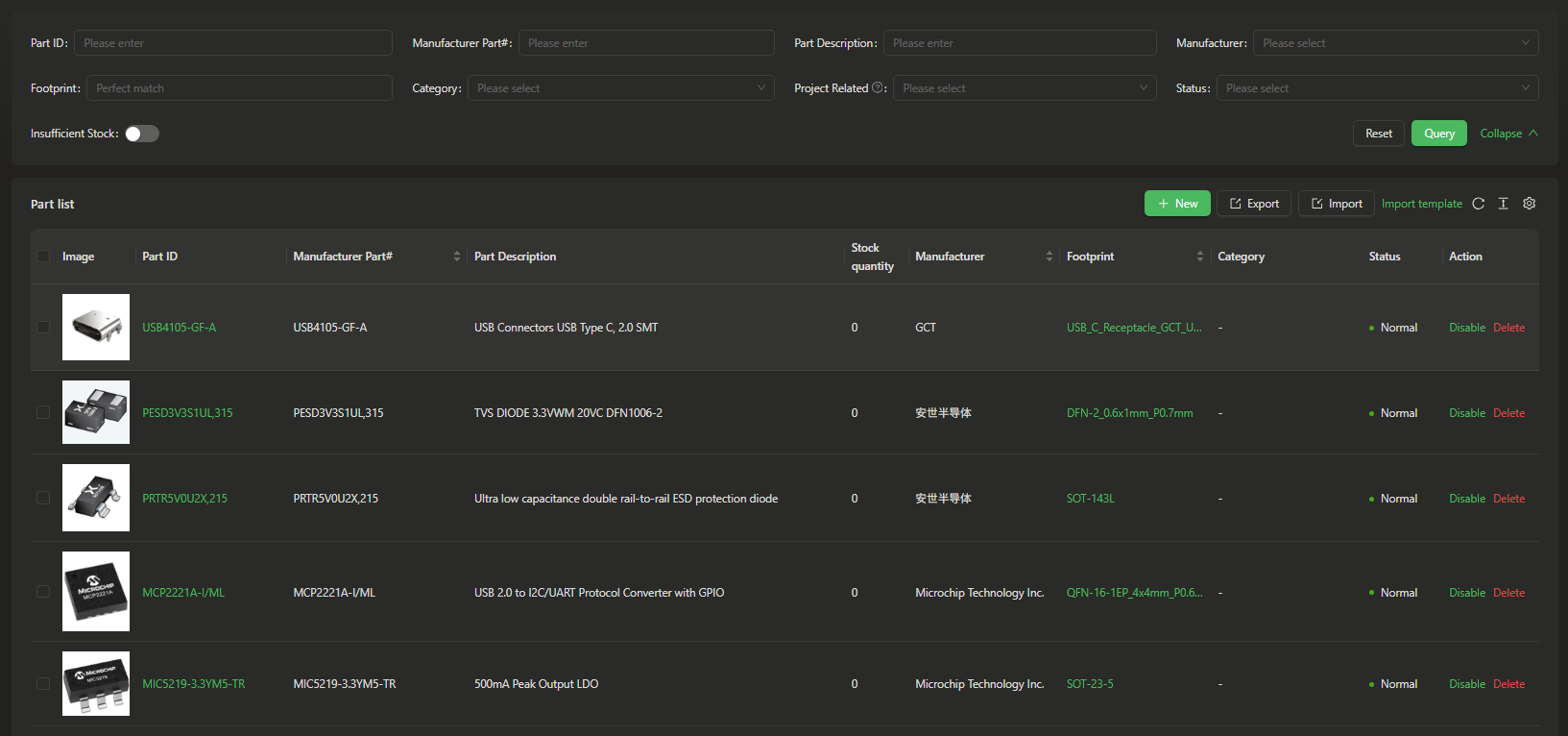

同时我使用了eZ-PLM上传了自己的工程文件,方便保存记录各个版本,也可随时查阅,系统里查阅不到的物料也支持手动添加。



性能指标

项目

指标

输入

USB Type-C,支持USB 2.0数据传输

电源

5V(VBUS),最大输入电流约500mA

稳压输出

3.3V,最大输出电流由LDO限制(300 mA)

I²C 支持

主模式,最大速率400 kHz

防护等级

±8kVESD接触放电,±15kV空气放电

管脚定义

管脚编号

管脚名

管脚属性

1

GND

P

2

SCL

I/O

3

SDA

I/O

4

3V3

P

5

5V

P

心得体会

在本次项目中,我深刻体会到了高密度电路设计中对布局、走线、封装尺寸控制和接口标准理解的重要性。Type-C接口的引脚标准复杂,ESD 防护设计要求高,这让我在原理图设计阶段多次参考器件手册与应用笔记,进一步熟悉了USB2.0物理层和差分信号的保护方法。

在电源模块方面,我通过多级电容滤波与旁路技术保证了3.3V网络的稳定性,也学习了LDO使能、旁路与负载端滤波的细节。

软硬件
电路图
附件下载
USB-I2C.zip
团队介绍
项目由本人一人完成,本人为北京理工大学大四学生,于信息与通信学院学习。
