模块介绍

本文时自定义任务，模块的主要功能是PD受电协商与电流监控，使用FUSB302BMPX 和 INA226AIDGSR传感器。

主要的功能实现逻辑是FUSB302BMPX 通过type-c接口与PD充电器协商、选择目标电压、电流等，协商完成后PD充电器正式输出选择的电压和电流；

INA226AIDGSR监测电压和负载使用的电流大小，电流从PD充电器->type-c接口->2512合金采样电阻->XT30->负载，并且具有报警功能，超过设定电路后可以报警。

传感器简介

FUSB302BMPX

DigiKey链接：https://www.digikey.cn/zh/products/detail/onsemi/FUSB302BMPX/6138869

简介：

FUSB302BMPX 是安森美（ON Semiconductor）推出的高性能 USB Type-C 控制器芯片，支持 USB Type-C 和 USB Power Delivery（PD）规范，具备电源传输、数据传输及连接管理功能，支持 USB PD 2.0/1.2 和 Type-C 1.2 规范，可实现高达 100W 功率传输，具有自主 DRP（双角色）切换功能，支持多种模式（如 SRC、SNK、DRP）。其封装为 14-WFQFN（2.5x2.5mm），工作温度范围为 -40°C 至 125°C，工作电压为 2.8V 至 5.5V，静态电流仅 25µA 。

INA226AIDGSR

DigiKey链接：https://www.digikey.cn/zh/products/detail/texas-instruments/INA226AIDGSR/2687236

简介：

INA226AIDGSR 是德州仪器（TI）的高精度电流/电压/功率监控芯片，具有 I²C 或 SMBUS 兼容接口，可监测 0V 至 36V 的总线电压，支持高侧或低侧电流检测，能直接读取电流值和功率值，增益误差最大 0.1%，失调电压最大 10µV，具有 16 个可编程地址，工作温度范围为 -40°C 至 125°C，封装为 10-TFSOP/VSSOP-10 。

原理图与PCB

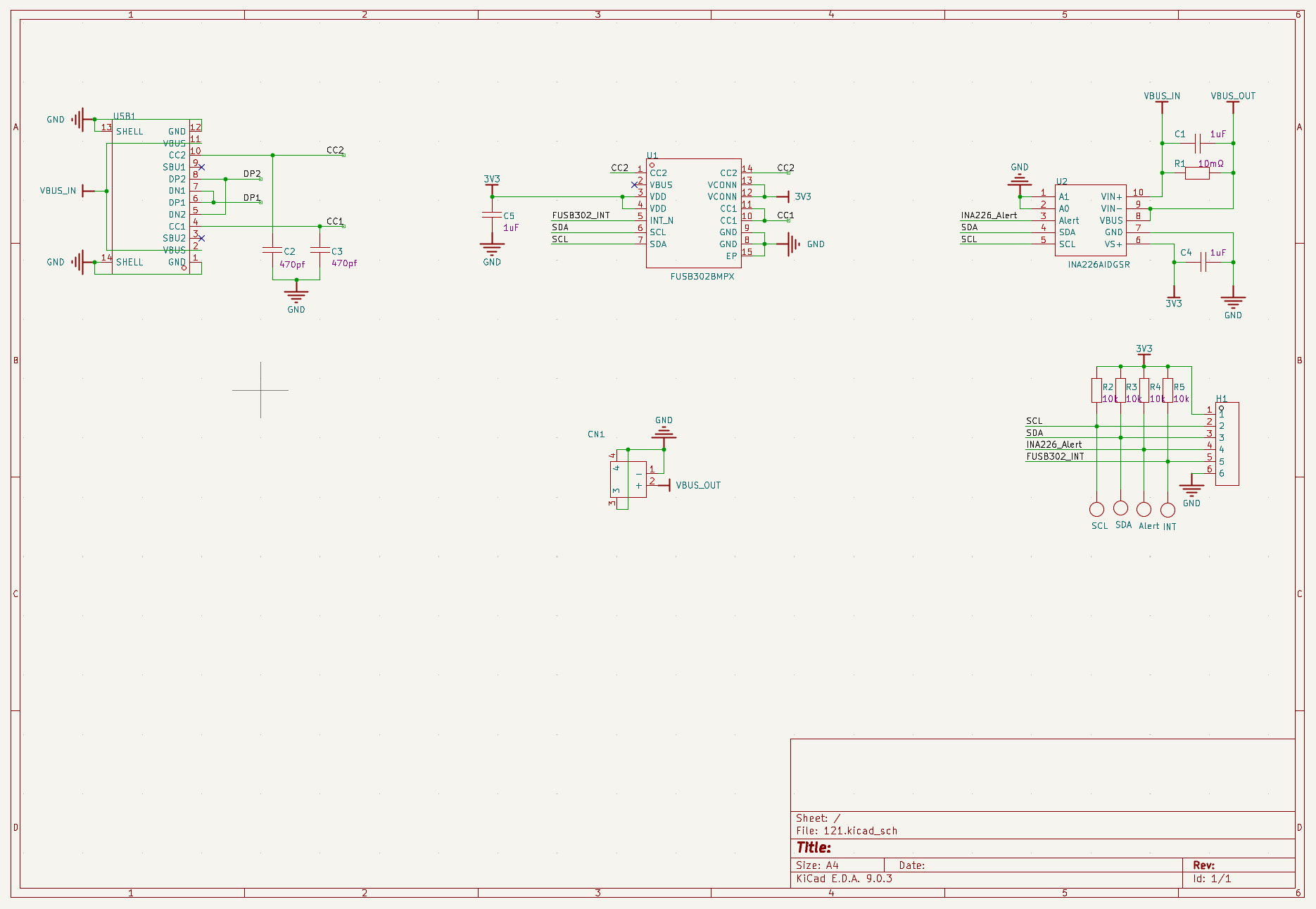

原理图

原理图是模块化绘制的，分为Type-c模块、INA226AIDGSR模块、FUSB302BMPX 模块、连接器等。

值得一提的有一下：

1、添加测试点方便在接线后，还可以接逻辑分析仪捕捉与解析I2C

2、阅读规格书，配置传感器的I2C地址配置引脚，确保I2C的地址不会有冲突。目前INA226AIDGSR地址是0x40， FUSB302BMPX地址是0x22

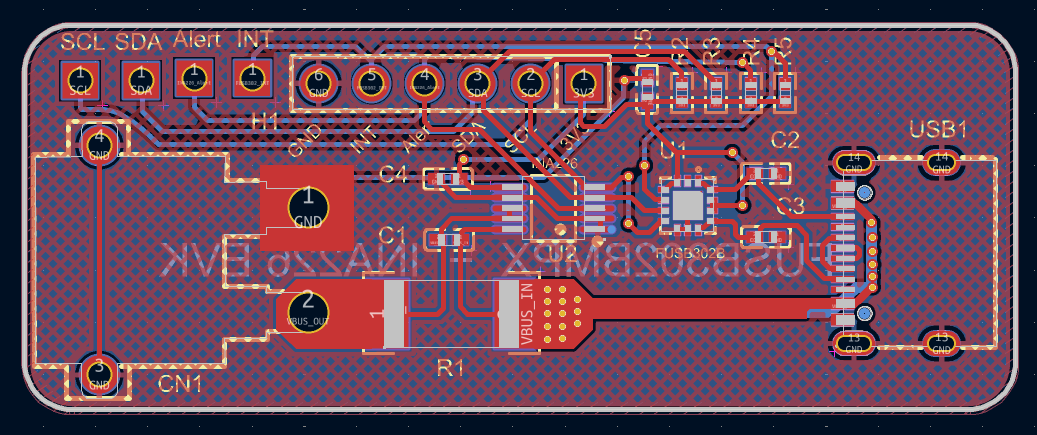

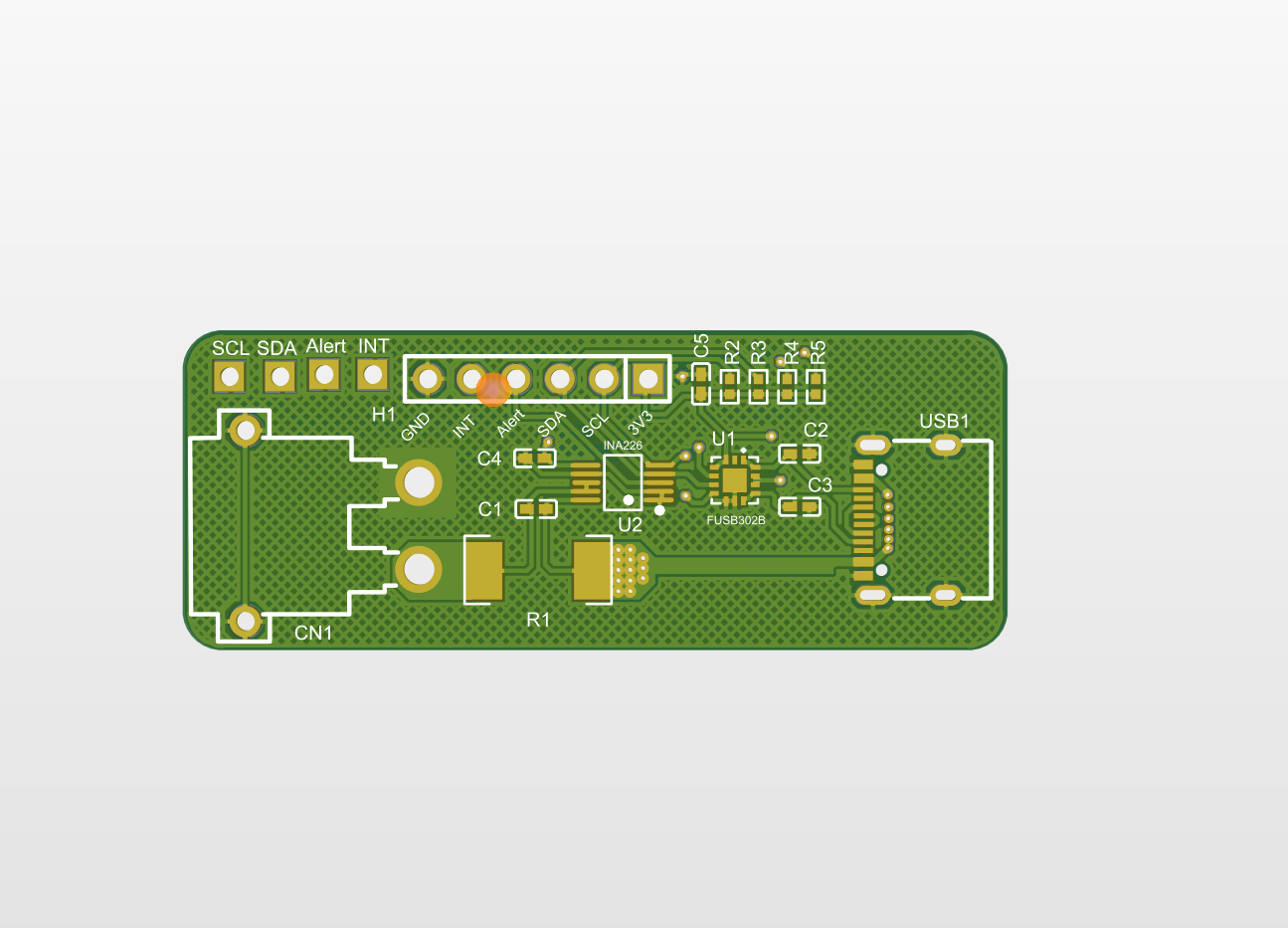

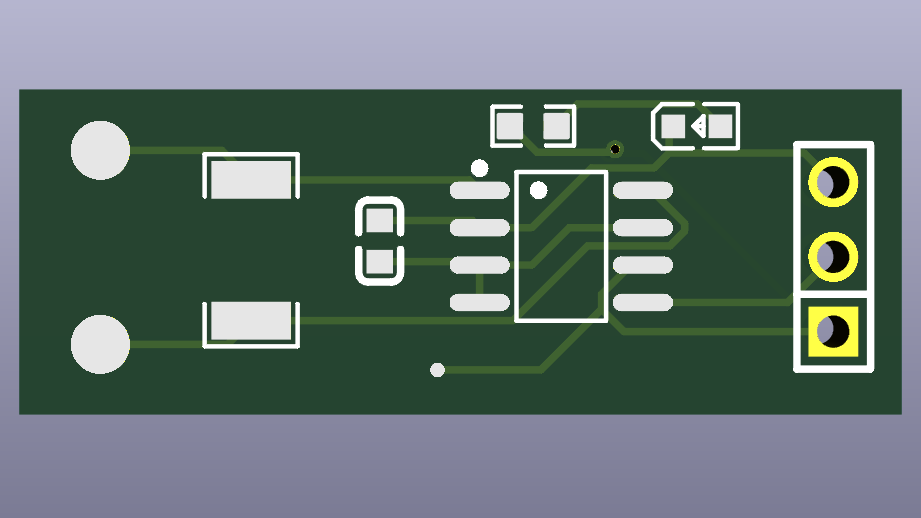

PCB

在，PCB方面此模块，需要注意的点如一下：

1、INA226AIDGSR 的采样电阻需要开氏接线法确保采样准确

2、大电流需要足够宽大的铜块，以保证电流的通过和降低电阻大小，降低发热。

出以上需要注意的2点外，其他就正常绘制即可。

接口

本模块对外的接口有以下4组：

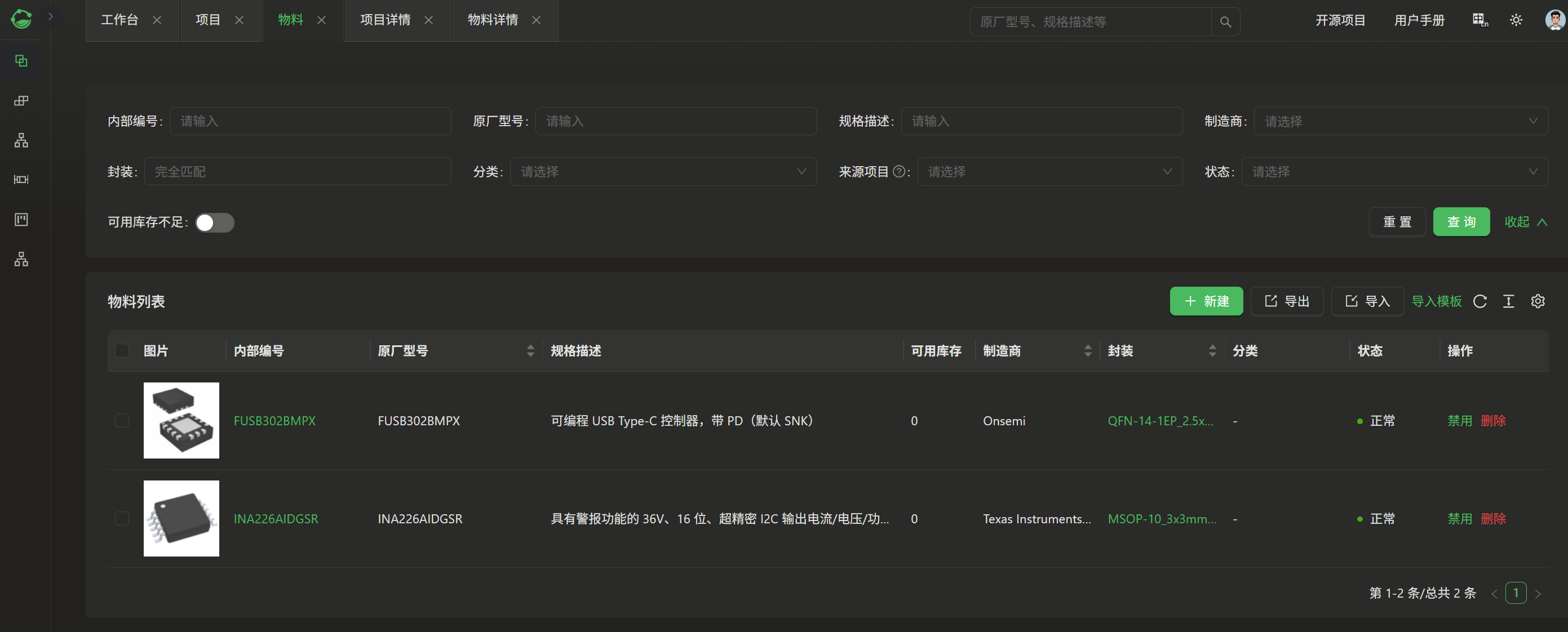

eZ-PLM上新建物料和项目的截图

新建主要物料

项目信息：

心得体会

许久没有自己画板子开发项目了，非常感谢电子森林举办的活动，推动本人再次画板。还接触到了开源的EDA软件，Kicad用起来非常的丝滑，流畅，除了一开始的适应期（适应快捷键等）之外，体验相当好！
