2025 Make Blocks阶段1 -USB转CAN工具设计
该项目使用了stm32g431cbu6,实现了usb转can的设计,它的主要功能为:支持usb转can,支持usb转canfd,可用于can总线数据的分析。
标签
USB
CAN
CANFD
空耳-
更新2025-07-30
7
KiCad文件
全屏

任务介绍

任务4: 设计一款USB转CAN的适配器

  1. 采用USB Type-C连接器,支持USB2.0数据传输
  2. 板卡尺寸:小于35mmx18mm
  3. 包含信号:CAN信号线、+5V、+3.3V、GND

模块介绍

本次设计的核心板模块主要基于STM32G431进行设计,他拥有一路usb和一路canfd,正好可以用来制作USB转CAN工具,它支持usb转can,支持usb转canfd,可用于can总线数据的分析。

STM32G431CBU6 芯片DigiKey链接:STM32G431CBU6 STMicroelectronics | 集成电路(IC) | DigiKey

原理图和PCB模块介绍

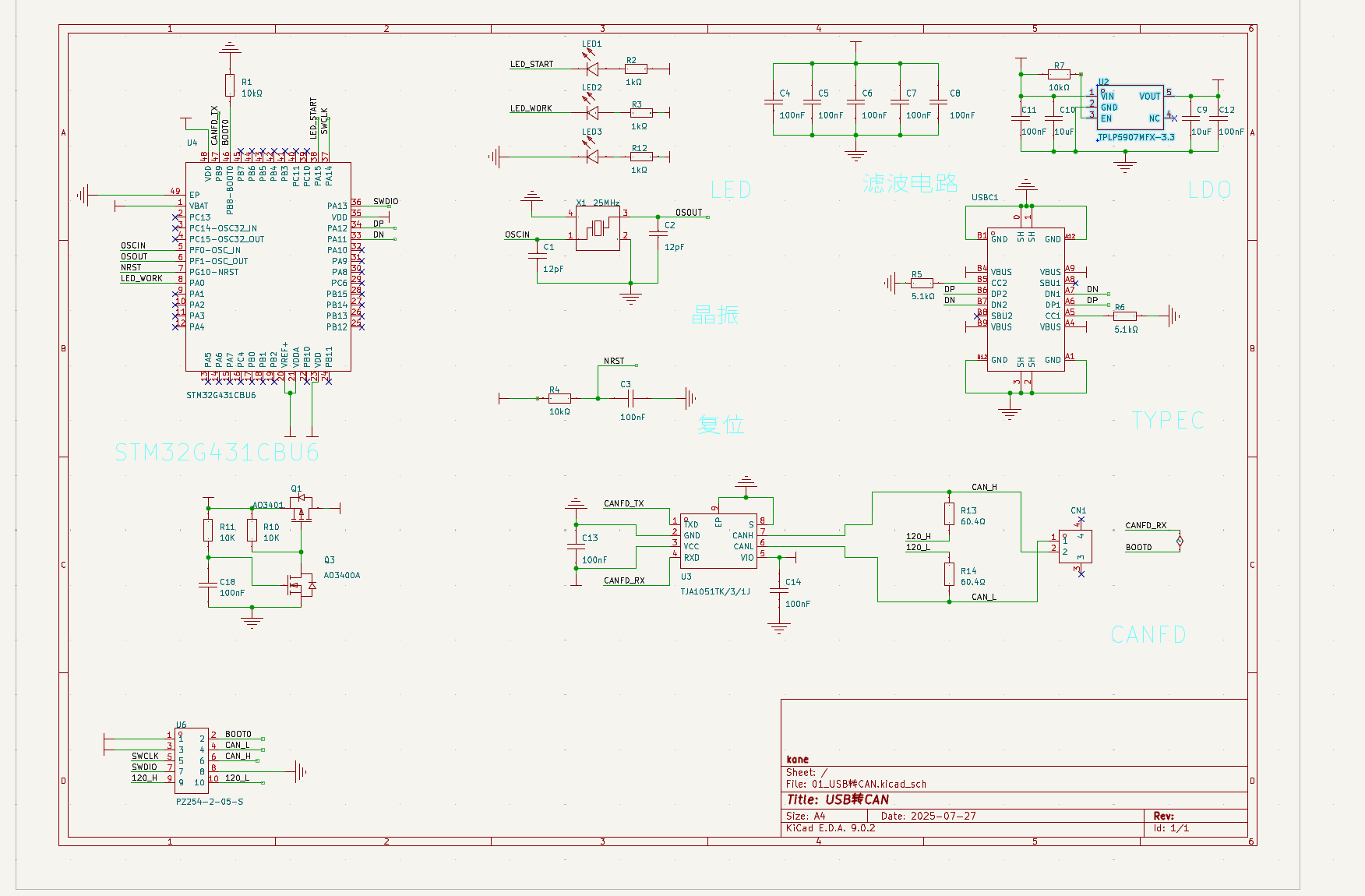

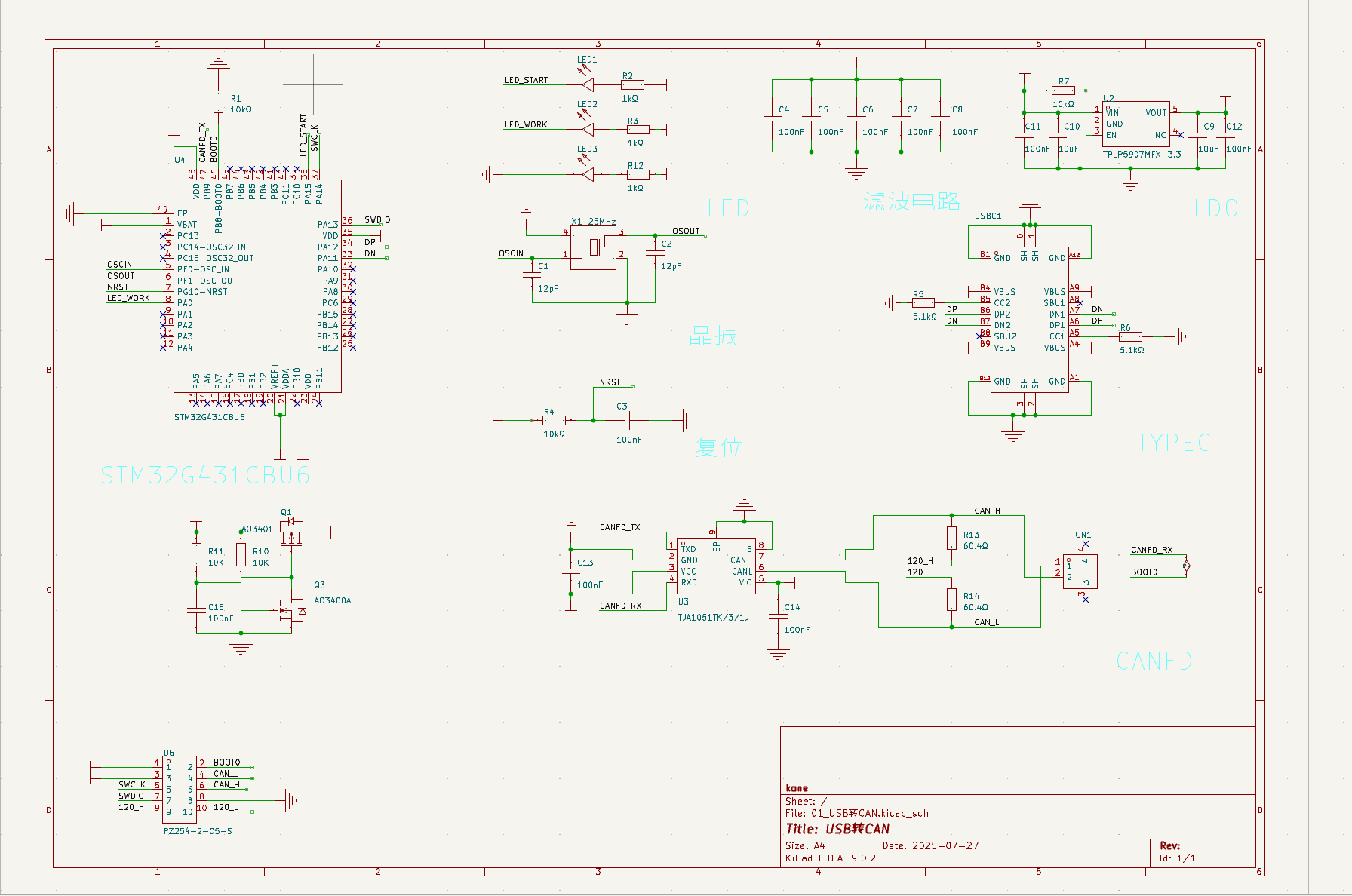

原理图:

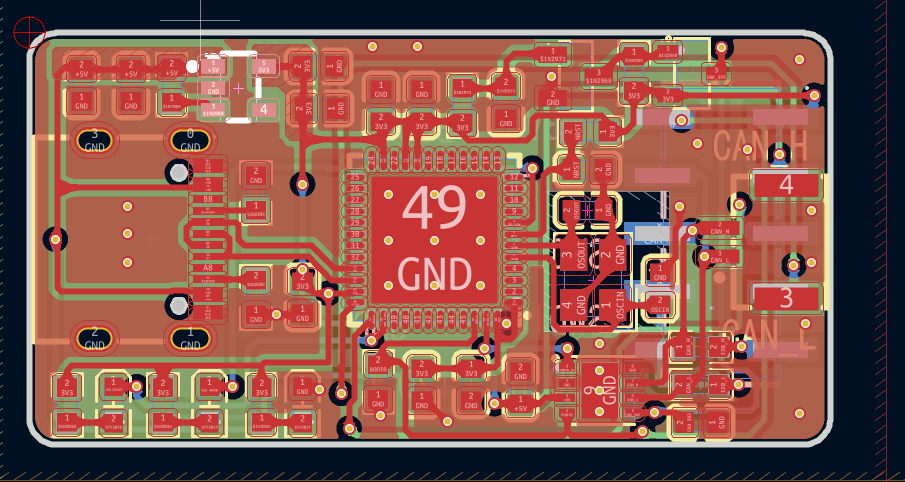

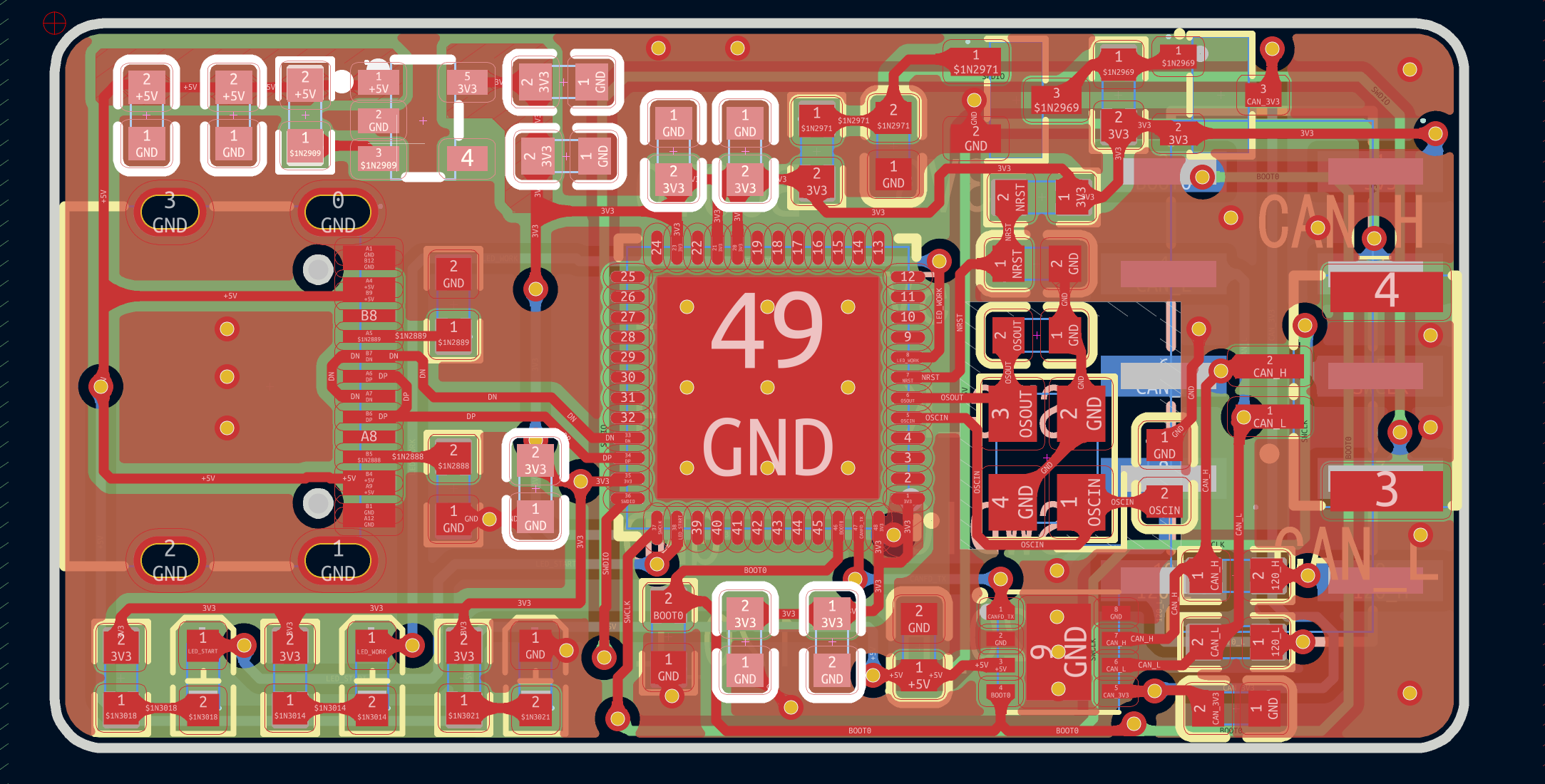

PCB:

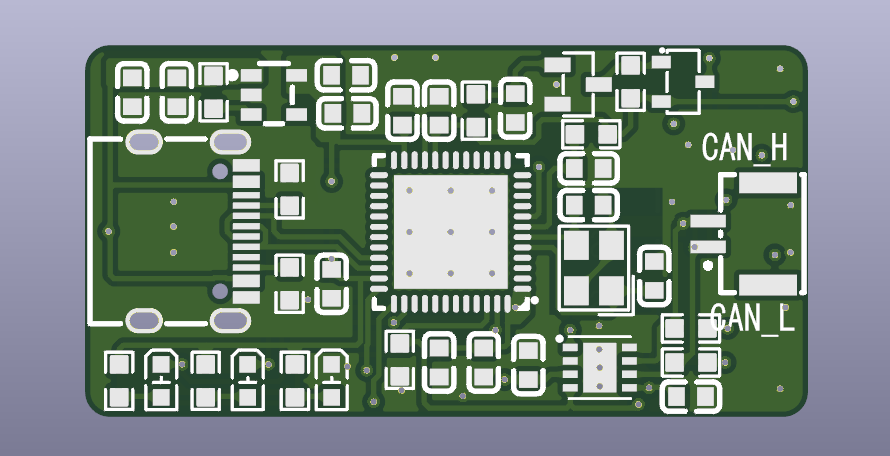

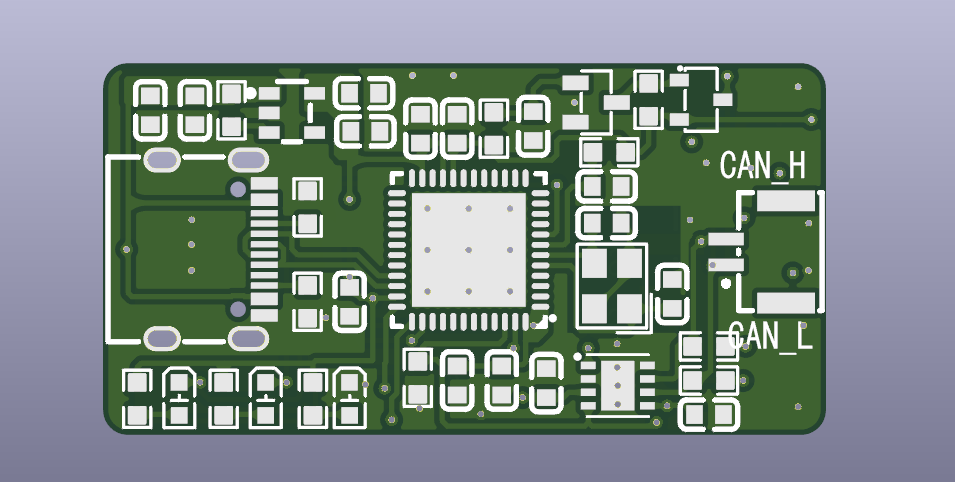

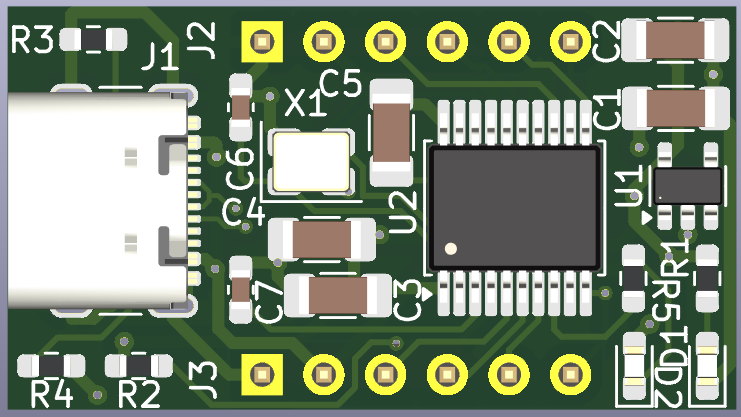

3D预览:



模块主要性能指标和管脚定义

主要性能指标

类型

核心板

核心芯片

STM32G431CBU6

内核

Arm Cortex-M4

时钟频率

170MHz

SRAM

32k

Flash

128k

板载外设

USB,CANFD

板卡尺寸

32mm*18mm

供电电压

5V

输出信号电平

3.3V

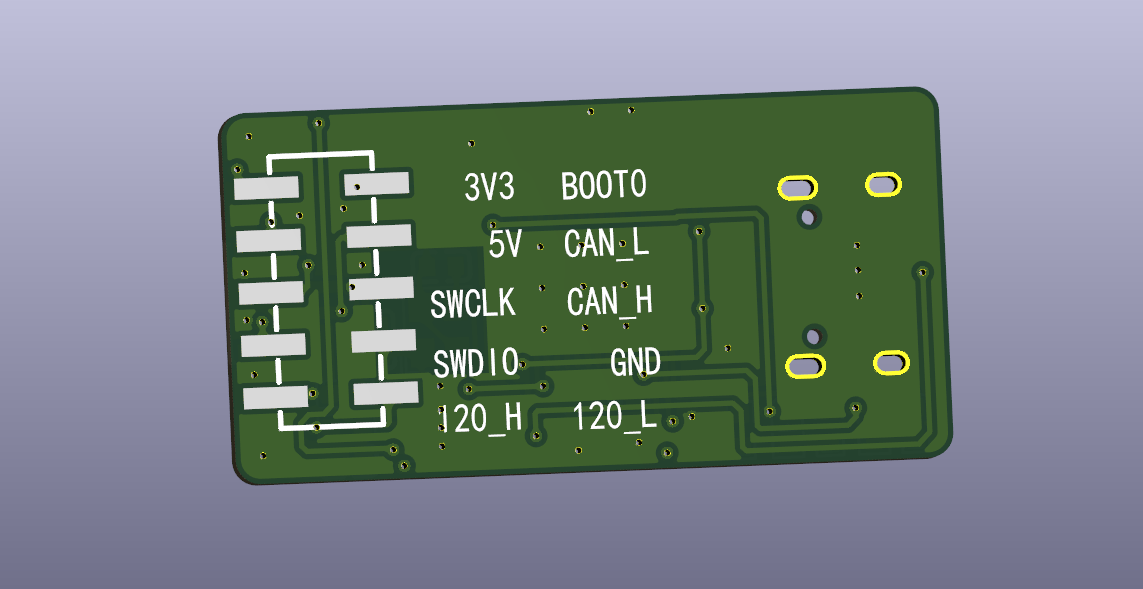

管脚定义

管脚属性

管脚名

管脚编号

管脚名

管脚属性


POWER

3V3

*1*

*1*

BOOT0

I/O

POWER

5V

*2*

*2*

CAN_L

I/O

I/O

SWCLK

*3*

*3*

CAN_H

I/O

I/O

CWDIO

*4*

*4*

GND

POWER

I/O

120_H

*5*

*5*

120_L

I/O

eZ-PLM上新建物料和项目的截图

这里使用了eZ-PLM系统进行项目管理,可随时查阅。物料管理,项目管理,BOM自动提取,非常方便。

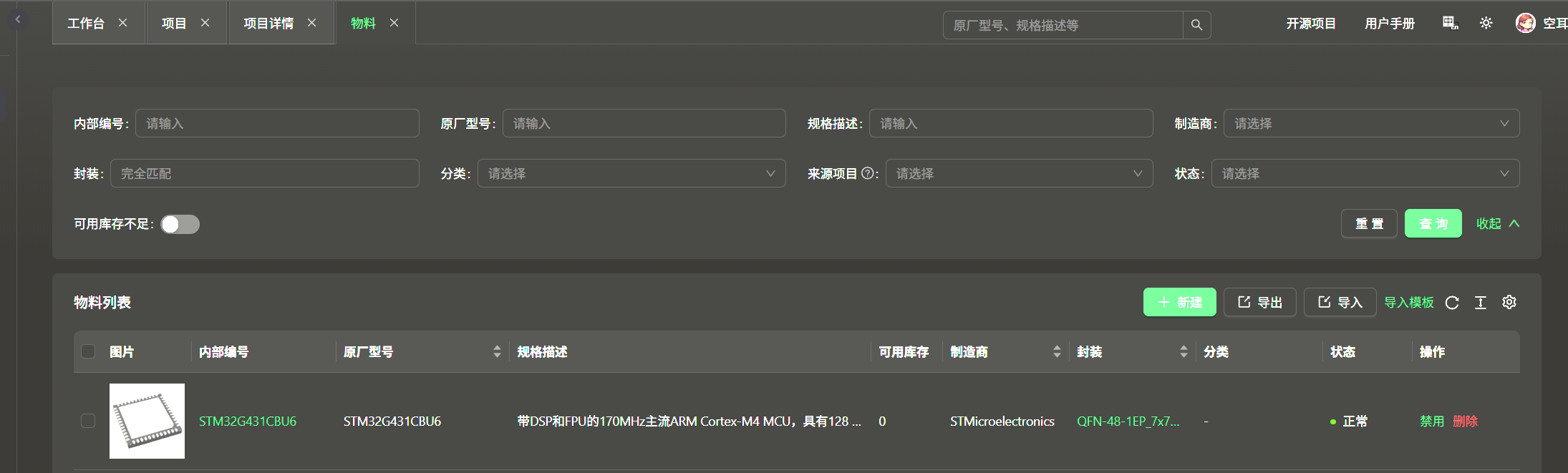

物料添加展示图

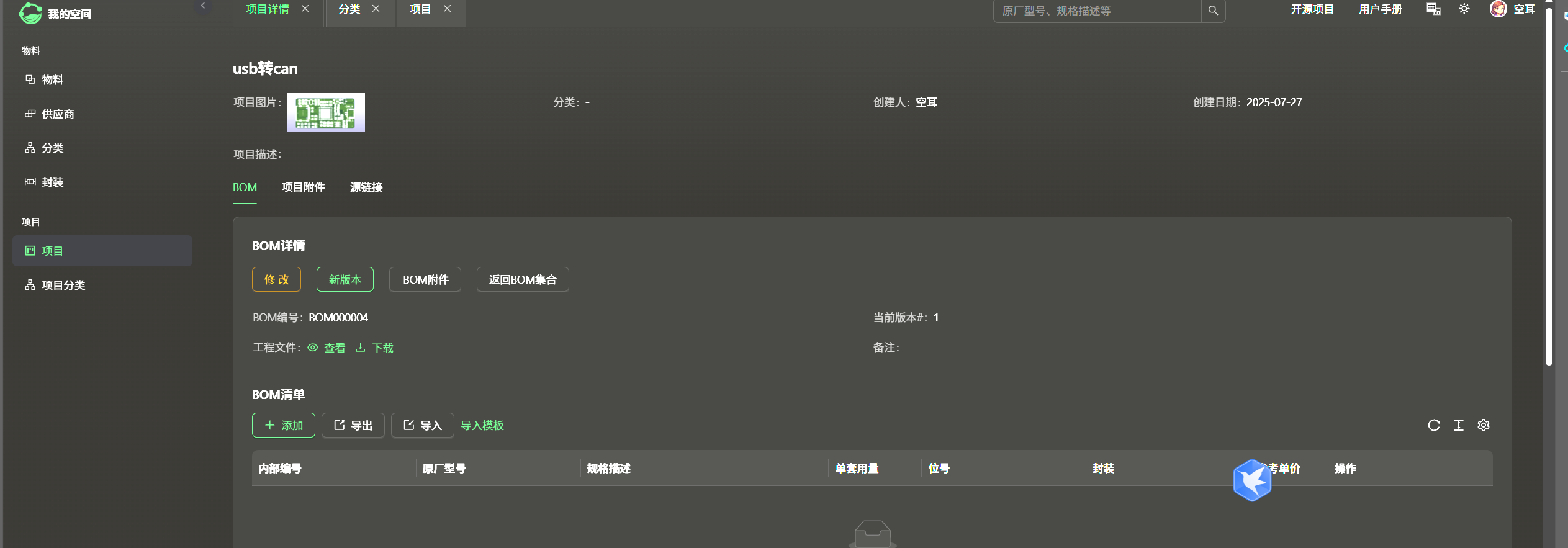

项目详情图


心得体会

eZ-PLM,个人感觉非常好用,网页上可以看原理图,pcb,还有bom,非常实用。


软硬件
元器件
STM32G431CBU6
带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有128 KB Flash存储器、数学加速器和中等模拟电平集成
TJA1051TK/3/1J
高速CAN收发器
电路图
附件下载
01_USB转CAN.kicad_sch
01_USB转CAN.kicad_pcb
