2025 Make Blocks阶段1 -USB转UART工具设计
该项目使用了cp2102,实现了USB转UART工具的设计,它的主要功能为:实现usb转usart可以与单片机经行串口通讯,调试等功能。。
标签
USB
UART
CP2102
空耳-
更新2025-07-30
4
KiCad文件
全屏

任务介绍

任务2:设计一款USB转UART的适配器

  1. 采用USB Type-C连接器,支持USB2.0数据传输
  2. 板卡尺寸:小于35mmx18mm
  3. 包含信号:UART信号线、+5V、+3.3V、GND
  4. 主要器件:需在DigiKey官网上有货且正常售卖

本次设计的模块主要基于CP2102进行设计,它集成了单芯片USB到UART数据传输,虚拟COM端口设备驱动程序,USB收发器,无需外部电阻,支持现有的COM端口PC应用程序,提供免版税分发许可。

CP2102-GMR 芯片DigiKey链接:CP2102-GMR Silicon Labs | 集成电路(IC) | DigiKey

原理图和PCB模块介绍

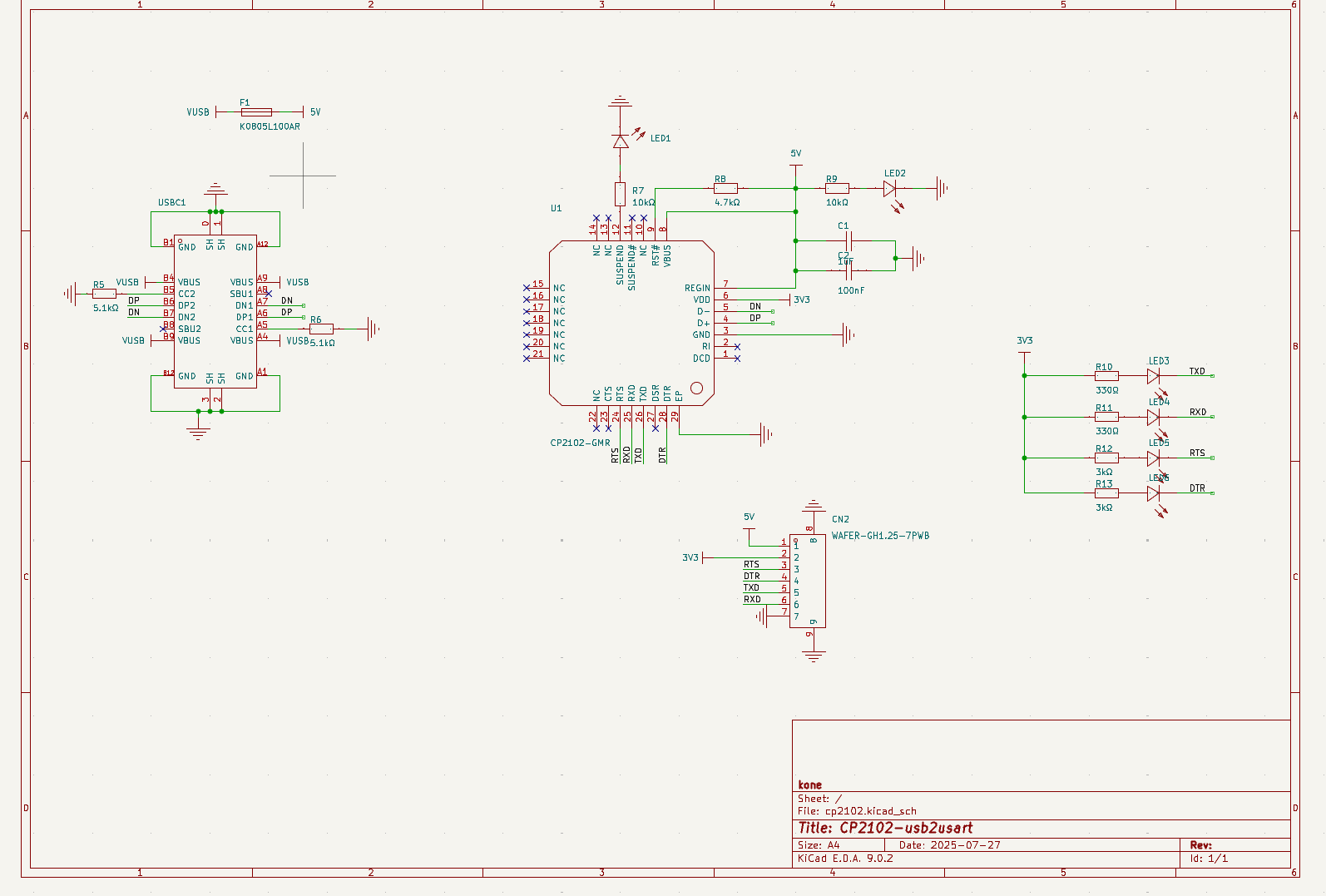

原理图:

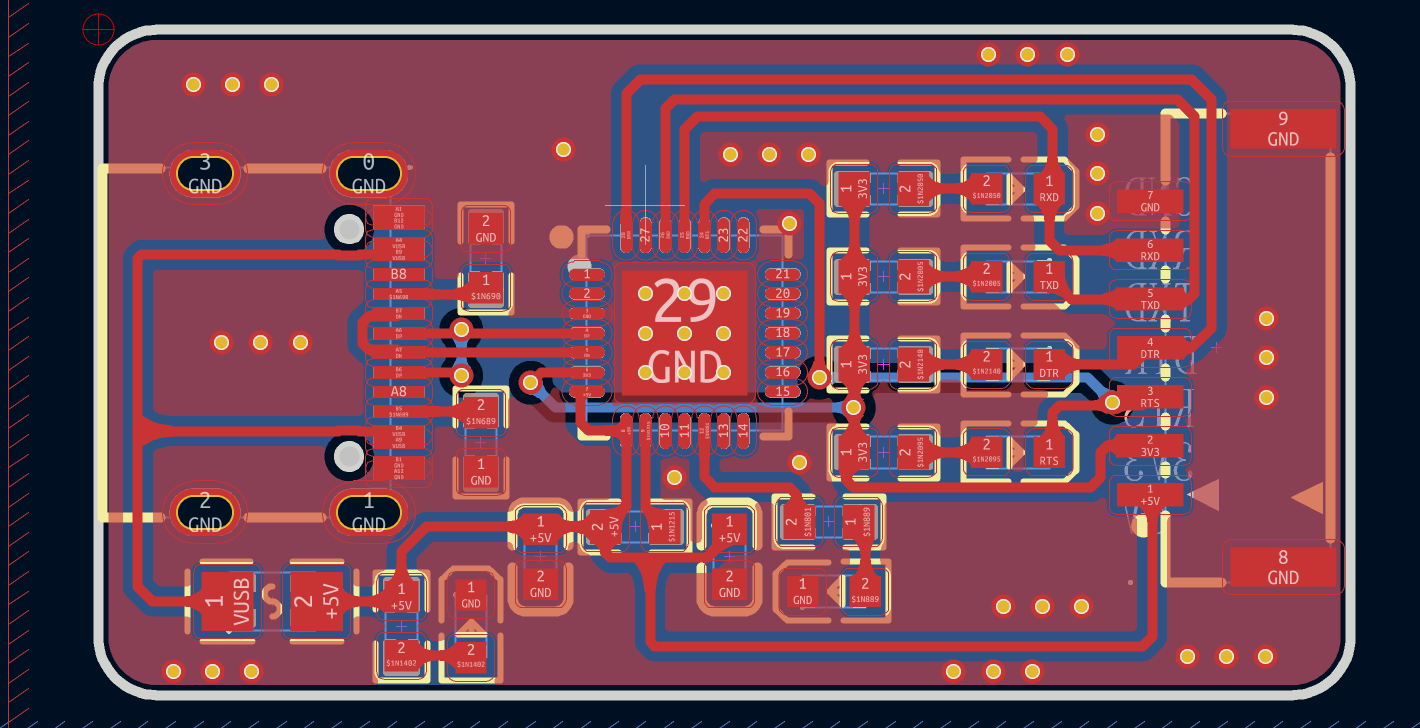

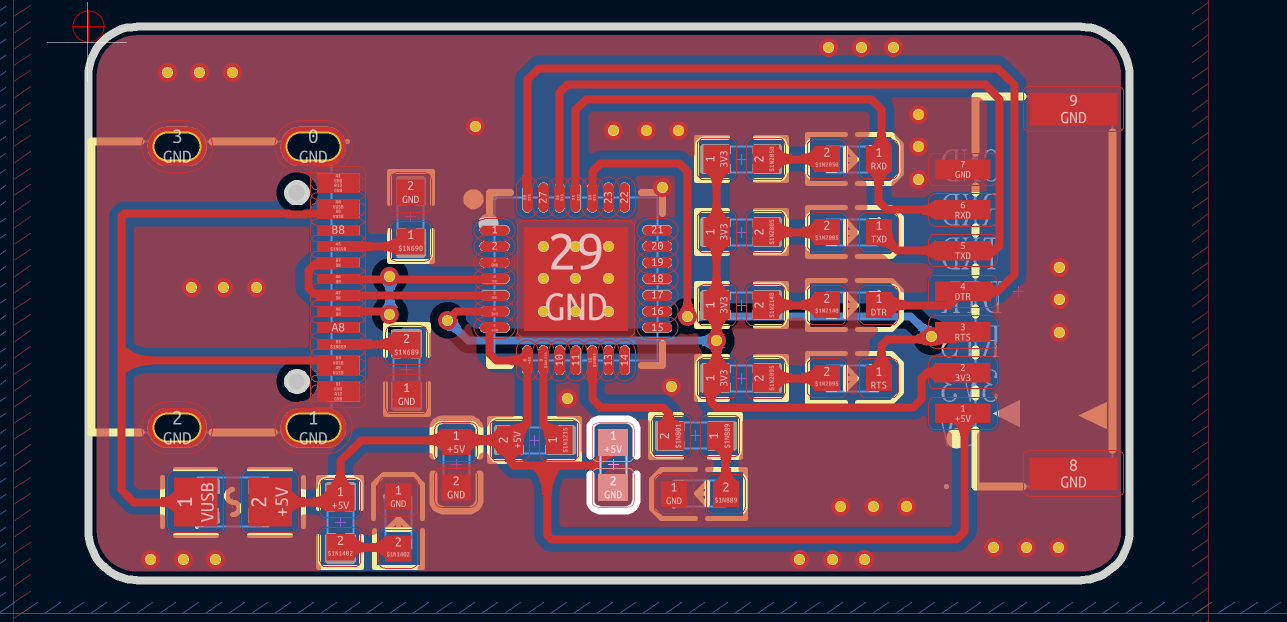

PCB:

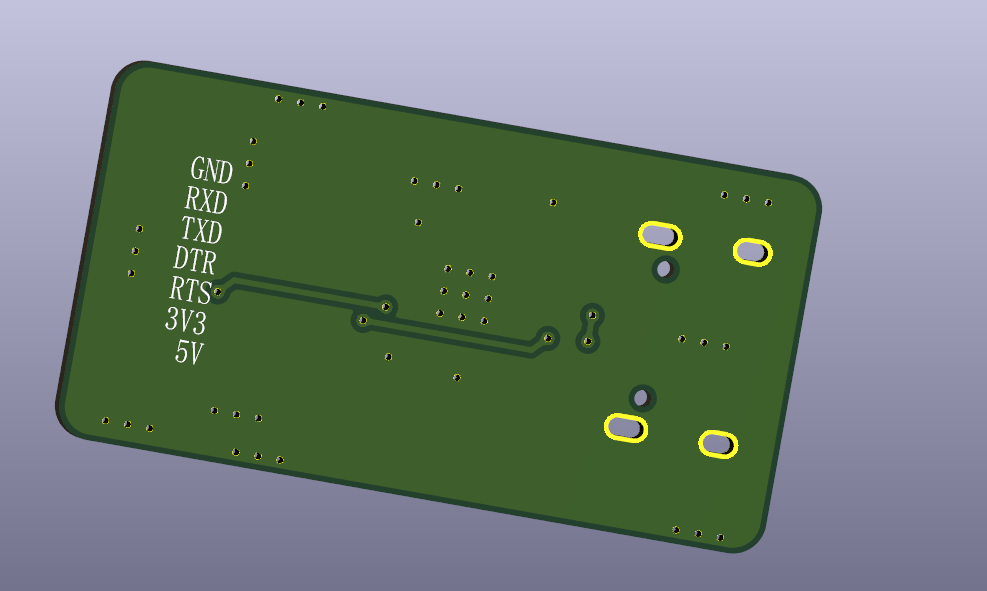

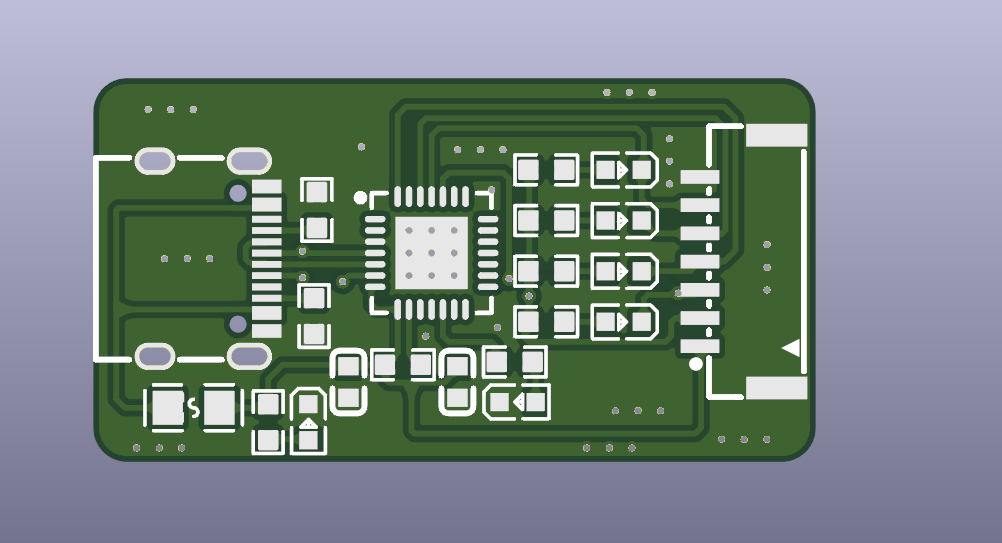

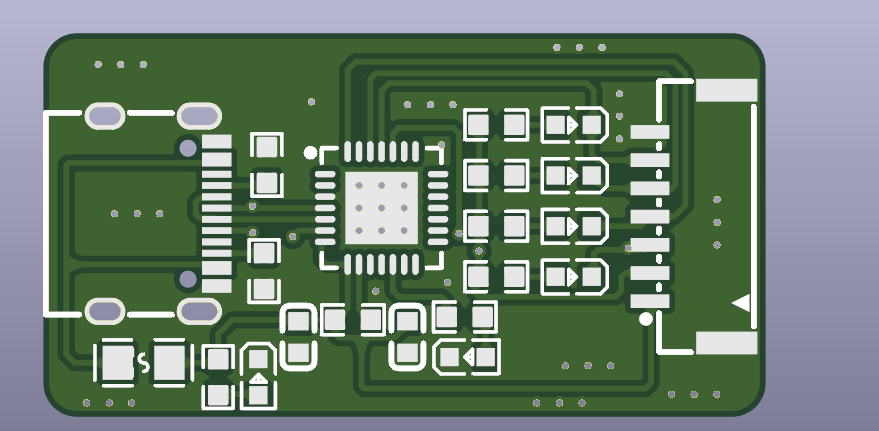

3D预览:



模块主要性能指标和管脚定义

主要性能指标

类型

核心板

核心芯片

CP2102-GMR

板卡尺寸

32mm*17mm

供电电压

5v

输出信号电平

3.3V

管脚定义

*管脚属性*

*管脚名*

*管脚编号*

POWER

GND

*****1*****

I/O

RXD

*****2*****

I/O

TXD

*****3*****

I/O

DTR

*****4*****

I/O

RTS

*****5*****

POWER

3V3

*****6*****

POWER

5V

*****7***

板上设置及标识

标记

名称

默认状态

描述

LED1

LED1

cp2102工作指示

LED2

LED2

power 指示

LED3

LED3

TXD状态指示

LED4

LED4

RXD状态指示

LED5

LED5

RTS状态指示

LED6

LED6

DTR状态指示

eZ-PLM上新建物料和项目的截图

这里使用了eZ-PLM系统进行项目管理,可随时查阅。物料管理,项目管理,BOM自动提取,非常方便。

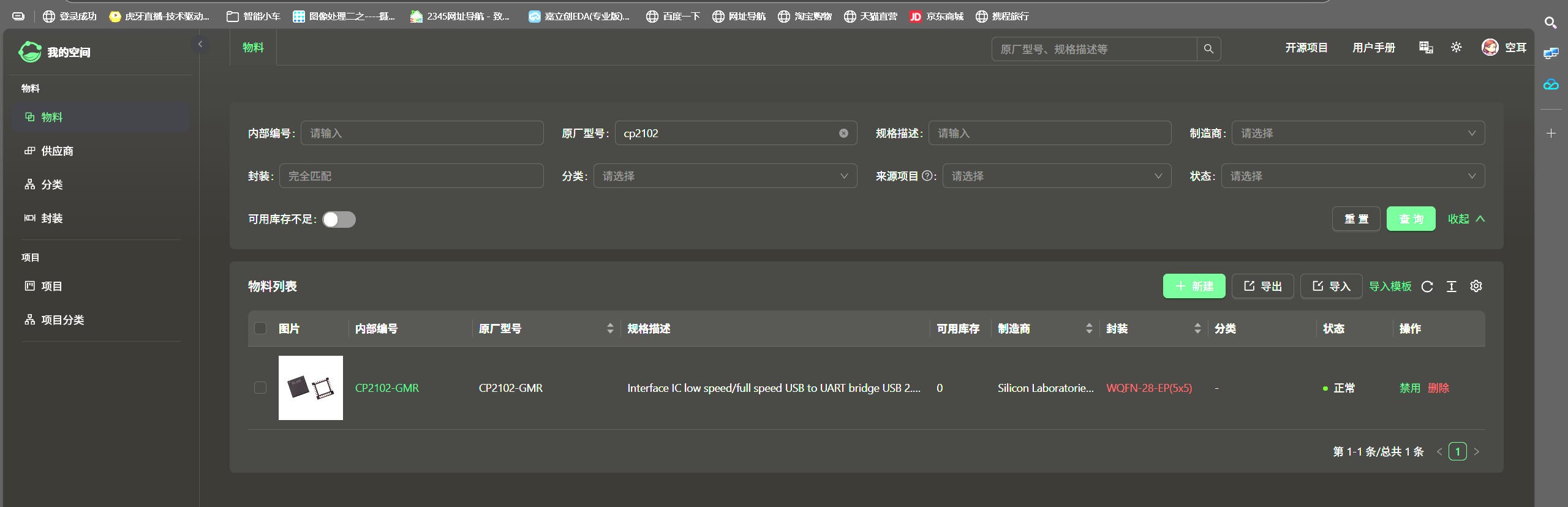

物料添加展示图

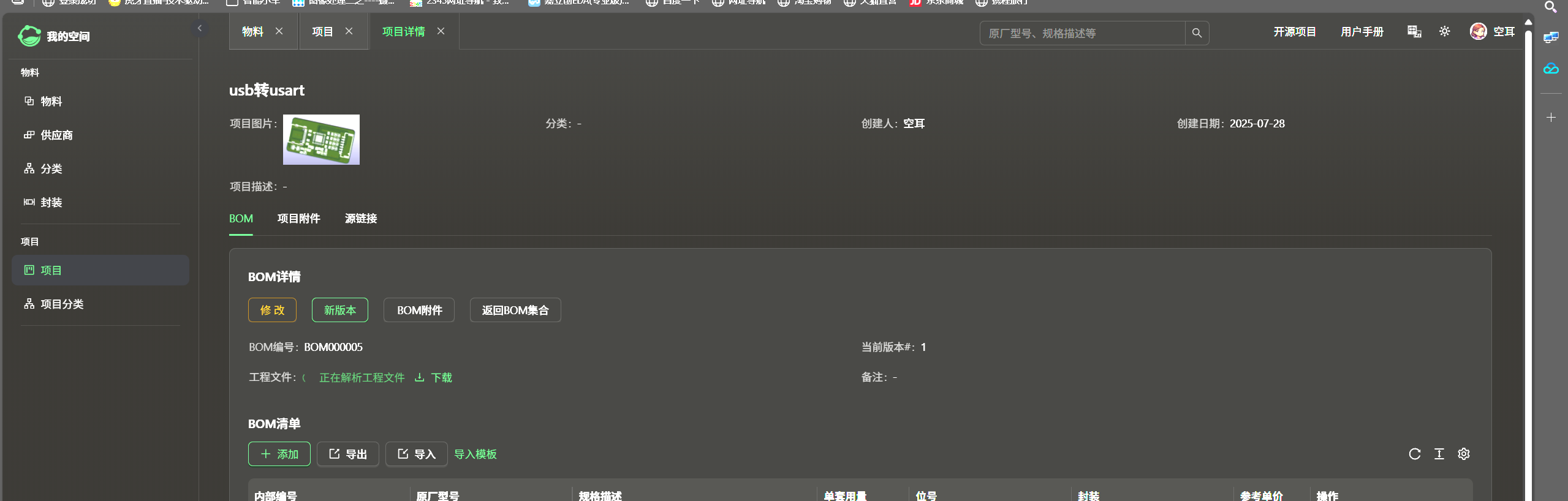

项目详情图



心得体会

eZ-PLM,真的非常方便项目管理,越用越喜欢。

软硬件
元器件
CP2102-GMR
集成电路 USB转UART桥接器 28引脚VQFN封装
电路图
附件下载
cp2102.kicad_pcb
cp2102.kicad_sch
