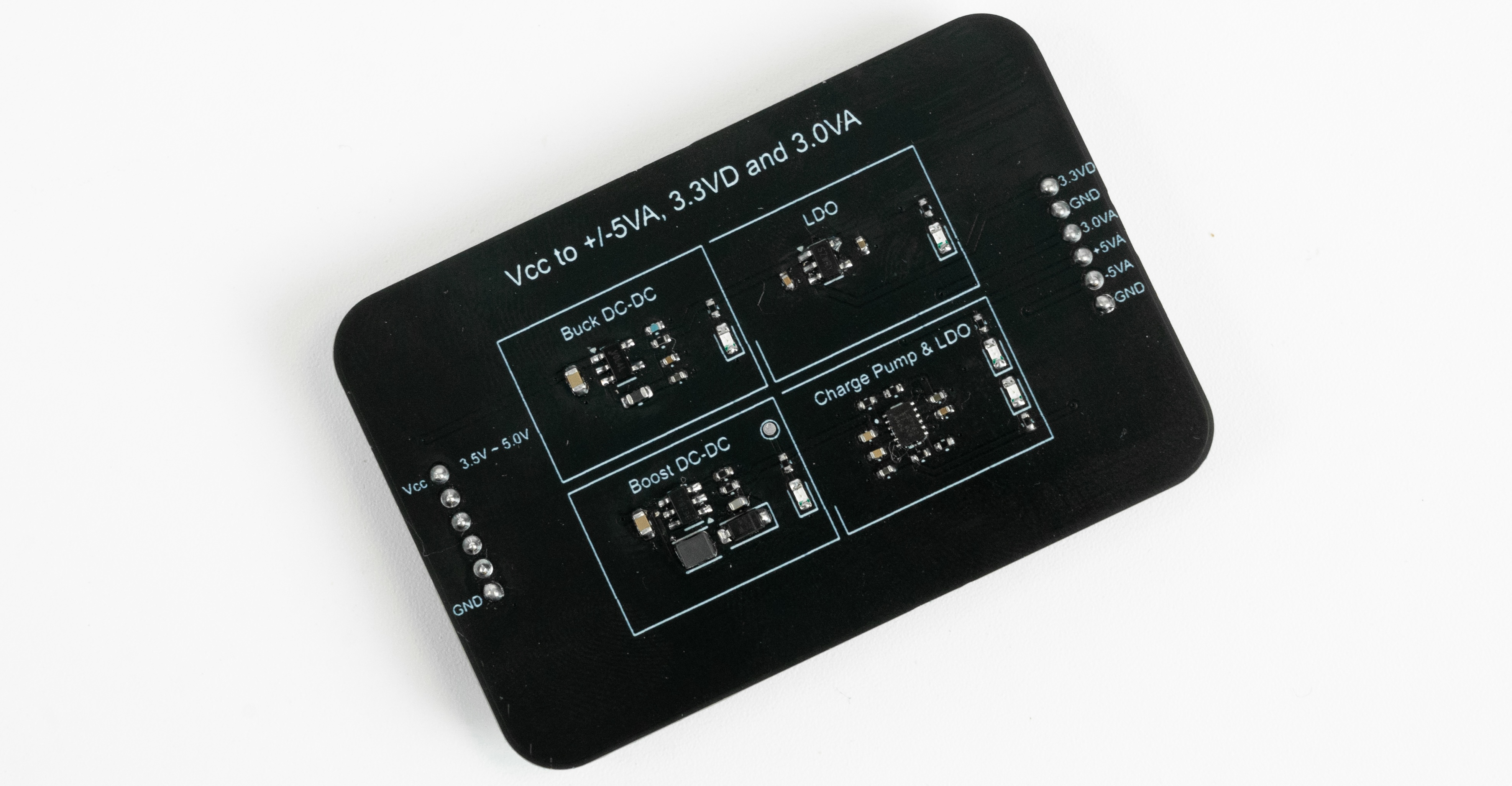

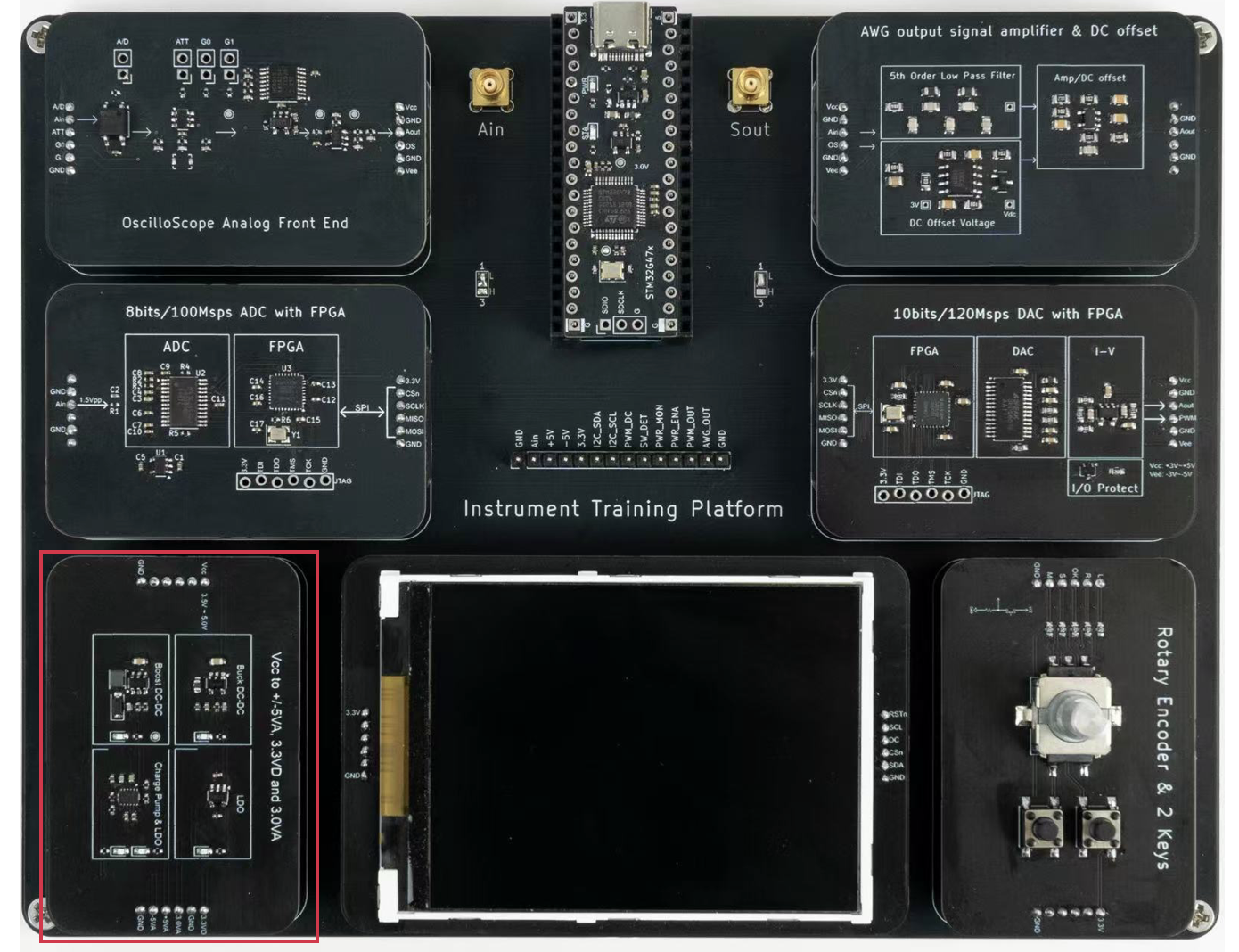

该模块为我们的模块化仪器系统的供电电源部分，见下图左下角的一个模块。

模块化测试测量仪器系统构成

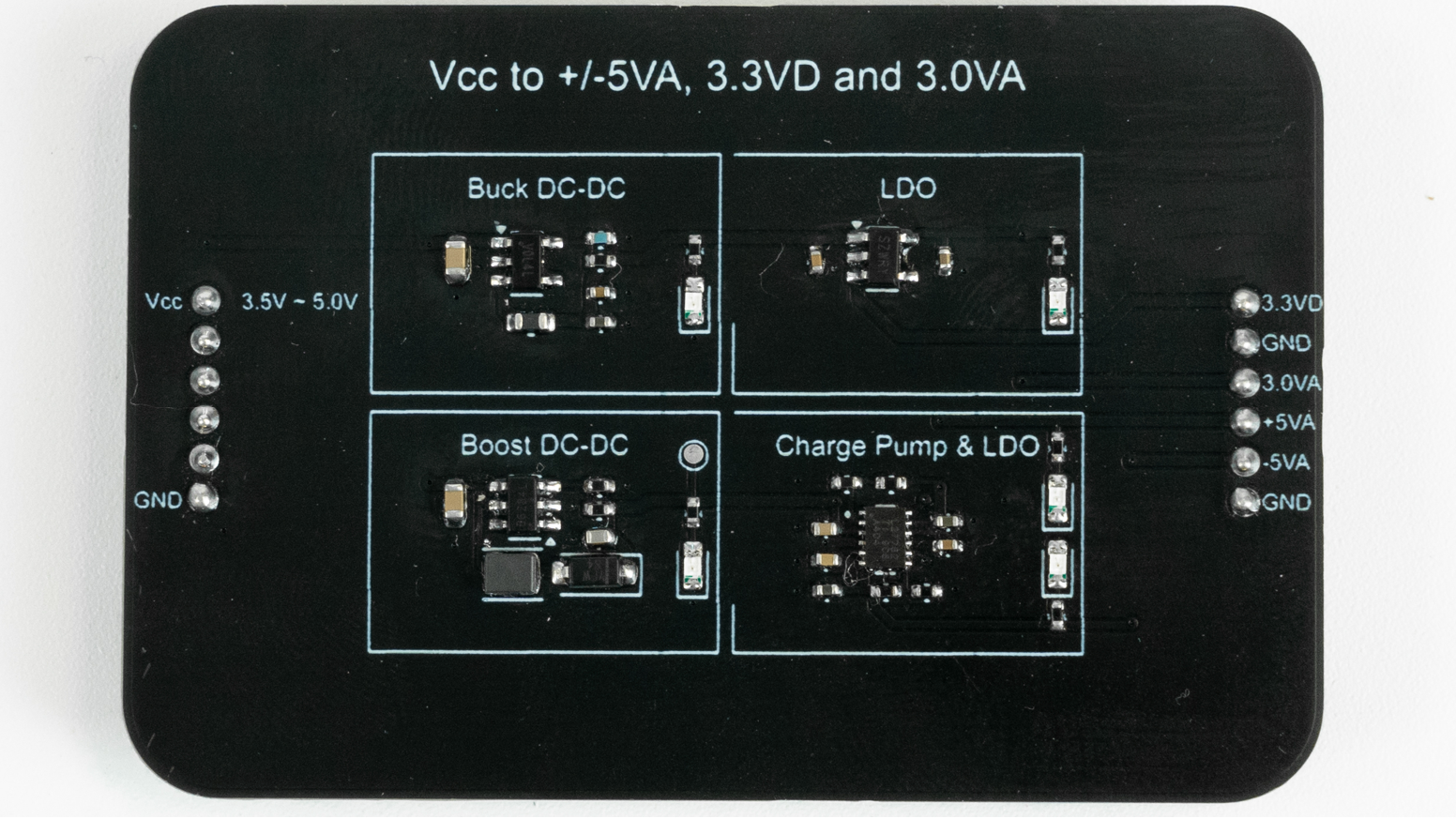

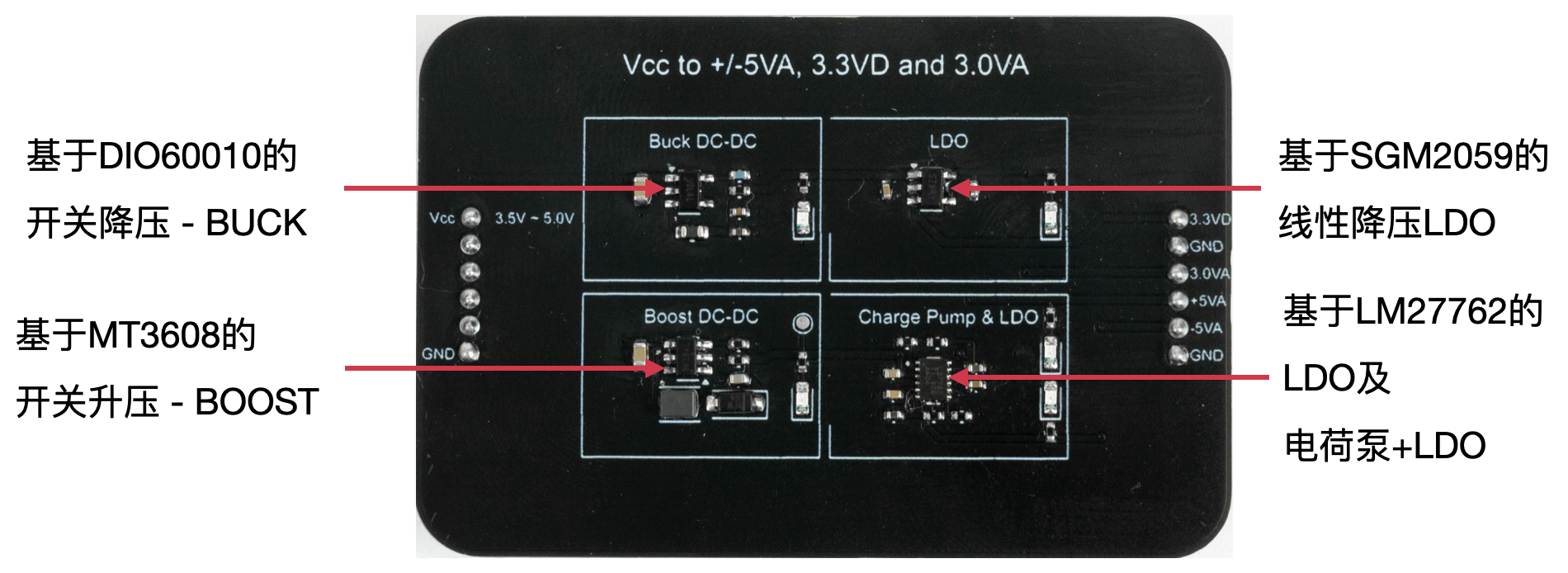

这个模块从USB的5V供电电压（来自MCU核心板）通过不同的电源变换拓扑，得到为模拟电路供电的+/-5V直流电压、为数字电路供电的+3.3V直流电压以及为模拟器件提供精准3.0V基准的3.0V电压，板上采用了开关升压、开关降压、电荷泵反压以及线性稳压四种不同的电源变换方式。

工作原理：

随着USB端口供电电流能力的提升（可以达到5V/750mA），多数的消费电子设备、学习系统、开发板乃至口袋仪器在使用电脑的USB端口进行数据通信的同时，还会用来给板卡供电。这些电子产品系统往往需要多组供电电压，而且每组供电电压对其性能的要求都不同。对于一个典型的模、数混合系统，一般以下的电压是最常用到的：

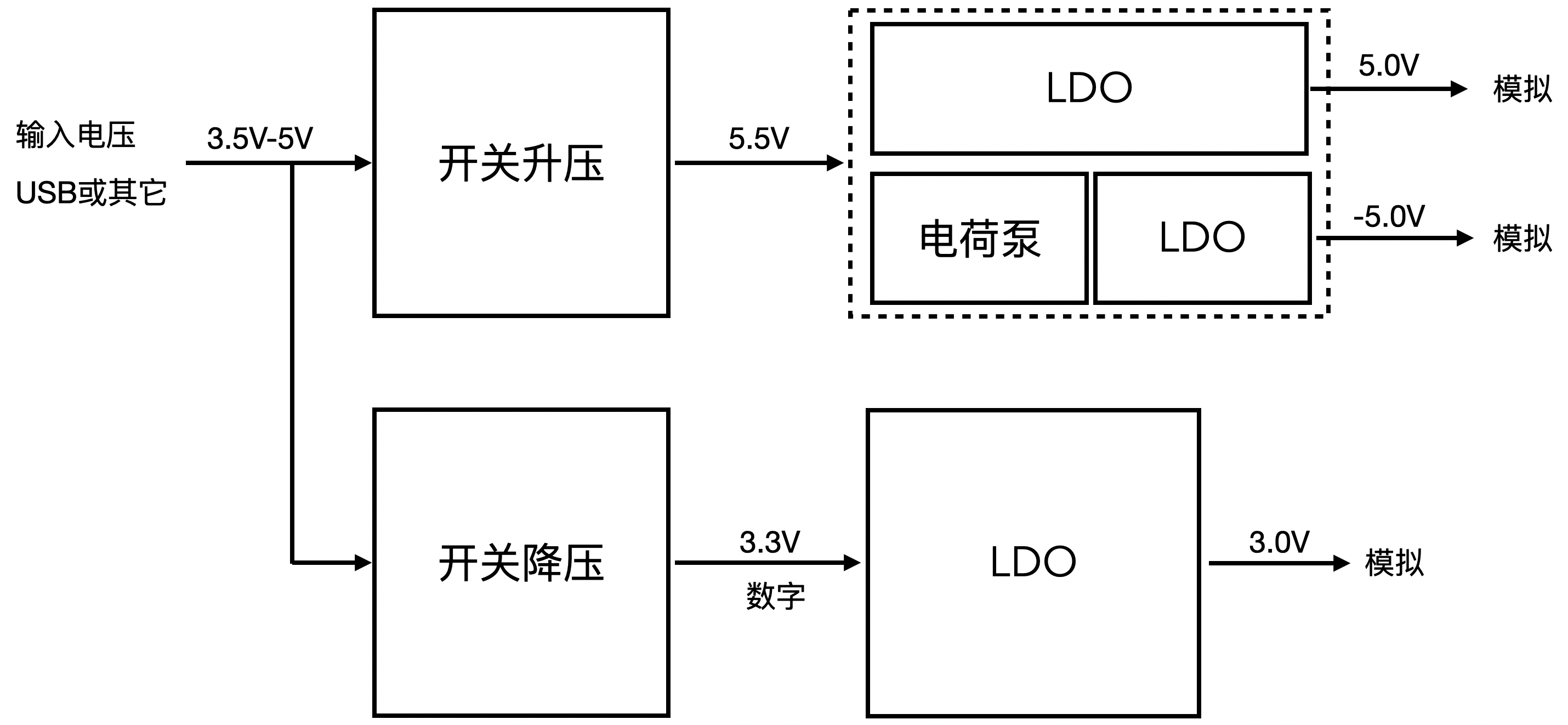

本模块的输入电压为USB端口的5V的直流电压，考虑到USB线的阻抗导致的压降（与板上所需的功耗有关），到达电路板上的直流电压会低于5V，有时会低至4.7V，为保证模拟电路需要的5V、-5V电压，需要先通过升压电路将通过USB送到板上的直流电压进行升压/稳压，得到5.5V(在300mA负载电流下超过使用的LDO需要的最低压差一般为100mV即可)的稳定直流电压，再通过LDO和电荷泵电路+LDO得到运算放大器需要的+/-5V。

在我们的模块化电路系统中，MCU或FPGA部分的内核电压不太确定，取决于芯片的工艺，有可能是1.8V、1.2V或1.1V甚至更低，并且为了降低走线带来的压降，内核电压的供电芯片最好放在内核的板上，根据实际使用的芯片的内核电压要求从3.3V通过开关降压（Buck）方式得到。因此，在我们的这个模块上，仅通过开关降压方式获得用于为数字电路供电的3.3V。

由于多个电路模块可能需要用到3.0V的模拟供电电压，比如MCU的模拟供电电压，串行DAC的基准电压以及可调直流偏移电路等，因此在这个板上通过LDO的方式从3.3V得到一路3.0V的直流电压，在其它电路模块使用该电压的时候，在其模块的电压输入端加上一个去耦电容以滤除电路走线带来的杂波。
