双电源T形网络反相放大器

实验目标

1. 学习集成运放的使用方法

2. 利用集成运放设计双电源T型网络反相放大器

3. 学习双电源T型网络反相放大器的搭建和调试

实验步骤

1.    在LTspice界面上搭建电路，如图1所示。

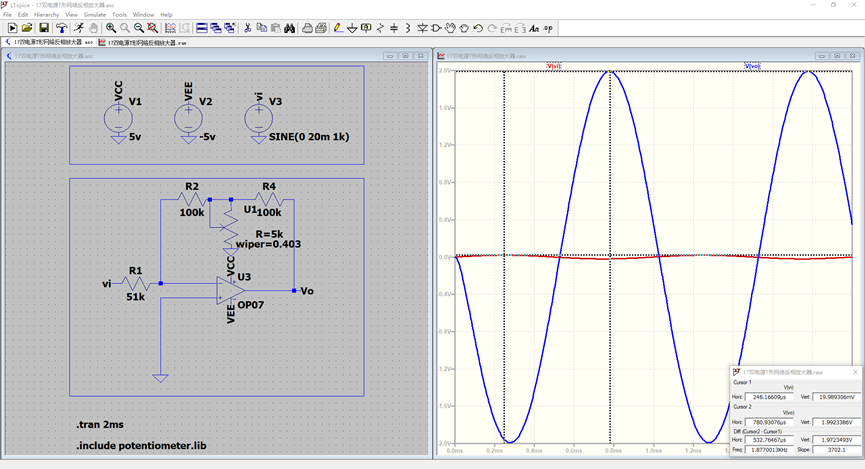

图1  LT spice仿真电路图及仿真结果

2. 输入信号电压设为1kHz正弦交流信号，调整合适的输入电压大小，调节微调电阻，用示波器测量并记录输出电压，使之满足设计要求，如图2所示。

3. 测量该电路的比例系数和输入电阻，并与理论值比较。

1)        比例系数

a)      仿真结果：根据图2仿真结果所示，V_ip=19.99mv，V_op=1.99V，比例系数为100。

b)      理论结果：R₁=51kΩ，R₂=R₄=100kΩ，R₃=5kΩx0.403=2.015kΩ，V_ip=19.99mv，计算得：

c)      相对误差：1.5%。

2） 输入电阻

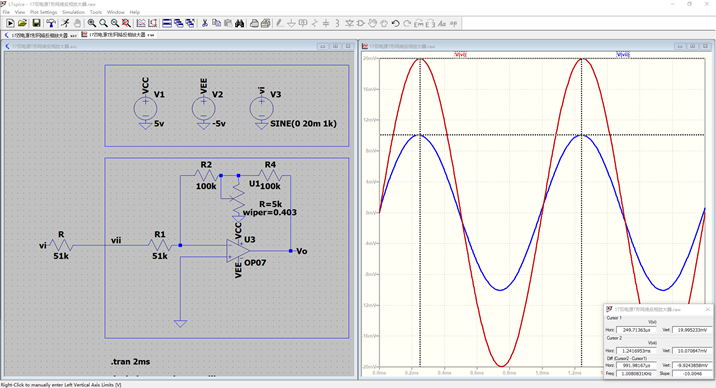

图2 输入电阻仿真结果

a)      仿真结果：如图2所示，

b)      理论结果：R_i=51kΩ

c)      相对误差：1.4%。
