2024 LTspice电路仿真竞赛挑战题汇总
该项目使用了ltspice软件,实现了降噪耳机电路的设计,它的主要功能为:降噪。
标签
ADI
电路仿真
LTSpice
春三月
更新2025-03-12
重庆电力高等专科学校
45

47 降噪耳机电路

设计要求

主动降噪耳机是采用耳机内的麦克风对外面的噪音进行采样,通过内部电路,产生与噪音大小相等、相位相反的声波,从而抵消噪音,实现降噪的效果。据此,设计一个双声道主动降噪耳机电路。

要求:

1.     电路图

图示

描述已自动生成



2.     理论分析与计算

首先由input接收噪音,U1运放对接收到的噪音进行放大,到U2对噪音进行反相,最后U3进一步放大输出到OUT耳机喇叭,通过输出反相噪音抵消外部噪音达到降噪的效果。其中RP1可以对反相噪音进行大小调节以达到最佳的降噪效果。LINGRP2则作为耳机听音乐和调节音量的效果。

U1放大倍率为10倍,U3放大倍率为10

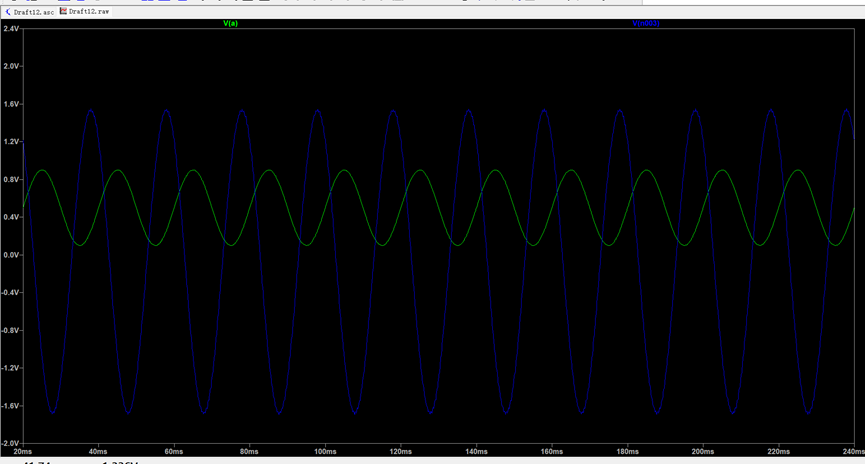

3.     电路仿真

48 D类放大器

设计要求

D类放大器(又称数字放大器)是一种利用开关技术放大音频信号的功率放大器,其原理是利用输入信号的幅度线性调整高频脉冲的宽度,得到脉冲宽度调制信号(Pulse Width ModulationPWM),用以驱动工作在开关状态的功率输出管,最后经滤波电路在负载上得到还原的信号。由于功率输出管工作在开关状态,如果忽略饱和压降,则瞬时管耗下降到零,集电极效率理论上可以达到100%,实际的应用也可达到8095%。据此,设计一个D类放大器,供电电压5 V,驱动负载。

要求:

1.     电路图




2.     理论分析与计算

U1作为比较器构成调制器的作用输出PWM信号。正端接入一定直流偏置的原始音频,负端接入三角波。当某一时刻原始音频的正弦波电压高于三角波则比较器输出高电平,反之输出低电平,高低电平的持续时间由二者差值产生的时间所决定,因此输出宽度不一的PWM信号

M1M2构成D类功放,实质上是一个脉冲控制的大电流开关放大器把比较器输出的PWM信号变成高电压、大电流的大功率PWM信号。能够输出的最大功率由负载、电源电压和晶体管允许流过的电流来决定。

最后需要把大功率PWM波的声音信息还原出来,所以最后一部分为低通无源滤波器,当占空比大于二分之一的脉冲到来时,C的充电时间大于放电时间,输出电平上升;窄脉冲到来时,放电时间长,输出电平下降,正好与原音频信号的幅度变化相一致,所以原音频信号被恢复出来。

3.     电路仿真

输入信号和PWM信号


放大效果


附件下载
48D类放大器.docx
47降噪耳机电路.docx
