47_降噪耳机电路
实验目标
1.理解降噪耳机电路原理。
2.掌握由运放构成的降噪耳机的搭建、调整和测量。
设计要求
主动降噪耳机是采用耳机内的麦克风对外面的噪音进行采样，通过内部电路，产生与噪音大小相等、相位相反的声波，从而抵消噪音，实现降噪的效果。据此，设计一个双声道主动降噪耳机电路。
要求：
1. 电路图
2. 理论分析与计算
首先在外部接收噪音，U1运放对接收到的噪音进行放大，U2对噪音进行反相，最后通过U3进一步放大输出到输出端Vout1耳机喇叭，通过输出反相噪音抵消外部噪音达到降噪的效果。其中AK1 和AD可以分别对两个耳机d反相噪音进行大小调节以达到最佳的降噪效果,ADJUST和AK2,AD2则作为耳机听音乐和调节音量的效果。
U1放大倍率为17倍，U3放大倍率为150倍
3. 电路仿真
48_D类放大器
实验目标
1.了解D类放大器的工作原理。
2.学习D类放大器的搭建及其调整和测试。
设计要求
D类放大器（又称数字放大器）是一种利用开关技术放大音频信号的功率放大器，其原理是利用输入信号的幅度线性调整高频脉冲的宽度，得到脉冲宽度调制信号（Pulse Width Modulation，PWM），用以驱动工作在开关状态的功率输出管，最后经滤波电路在负载上得到还原的信号。由于功率输出管工作在开关状态，如果忽略饱和压降，则瞬时管耗下降到零，集电极效率理论上可以达到100%，实际的应用也可达到80～95%。据此，设计一个D类放大器，供电电压5 V，驱动8Ω负载。
要求：
1. 电路图
2. 理论分析与计算
U1作为比较器来构成调制器，作用是输出PWM信号。正端输入一定直流偏置的原始音频，负端接入一个三角波。当某一时刻原始音频的正弦波电压高于三角波则比较器输出高电平，反之输出低电平，高低电平的持续时间由二者差值产生的时间所决定，因此输出宽度不一的PWM信号
M1和M2构成D类功放，实质上是一个脉冲控制的大电流开关放大器把比较器输出的PWM信号变成高电压、大电流的大功率PWM信号。能够输出的最大功率由负载、电源电压和晶体管允许流过的电流来决定。
最后需要把大功率PWM波的声音信息还原出来，所以最后一部分为低通无源滤波器，当占空比大于二分之一的脉冲到来时，C的充电时间大于放电时间，输出电平上升；窄脉冲到来时，放电时间长，输出电平下降，正好与原音频信号的幅度变化相一致，所以原音频信号被恢复出来。
3. 电路仿真

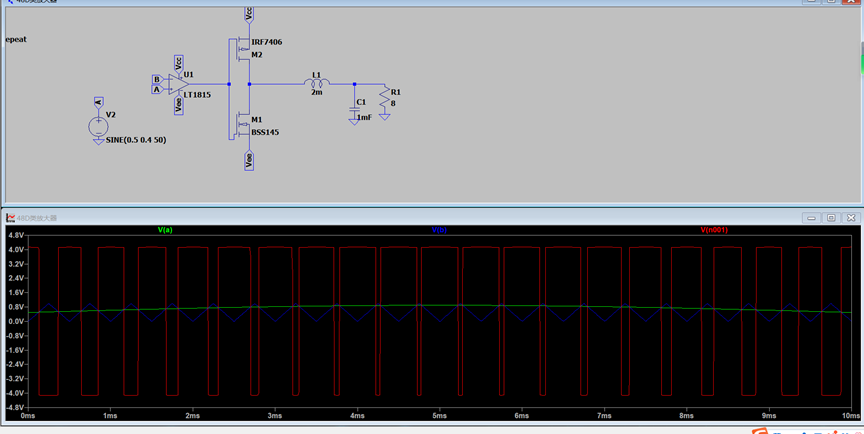

输入信号和PWM信号：
放大效果：
心得体会
在电子森林中，电路搭建如同搭建一座精密的桥梁，连接着理论与实践的彼岸。每一个电阻、电容、二极管等基础元件，都像是森林中的树木与花草，它们各自独特，却又相互依存，共同构成了电路的生态系统。
在搭建电路的过程中，我深刻体会到了细心与耐心的重要性。每一个元件的放置、每一条线路的连接，都需要我全神贯注，稍有疏忽就可能导致整个电路无法正常工作。这种对细节的极致追求，不仅锻炼了我的动手能力，更让我学会了如何在复杂的环境中保持冷静与专注。
同时，我也深刻感受到了理论与实践的紧密结合。在学习的过程中，虽然对电路理论有了一定的了解，但在实际操作中还是会遇到各种问题。通过不断地尝试与调整，我不仅加深了对电路原理的理解，还学会了如何运用所学知识解决实际问题，这种成就感让我倍感欣喜。
总之，电子森林中的电路搭建是一段充满挑战与乐趣的旅程。它不仅让我掌握了电子工程的基本技能，更培养了我的细心、耐心、解决问题的能力。我相信，在未来的学习与工作中，这些宝贵的经验与技能将为我提供源源不断的动力与支持。
