FastBond2阶段1-基于ESP32气压感应报警器框图设计

内容介绍

一、项目思路

这是一个简单的气压感应显示系统设计，使用ESP32和BMP180传感器。以下是分点详细介绍：

1.硬件设计：

1. 主控芯片：ESP32是一款功能强大的微控制器，具有WiFi和蓝牙功能。
2. 传感器：BMP180是一款气压传感器，可测量大气压强。
3. 可选组件：根据需求，您可以添加其他组件，如LCD显示屏、蜂鸣器和LED。

2.软件设计：

1. 开发环境：使用Arduino IDE进行开发。
2. 库：需要安装Wire.h和Adafruit_BMP085.h库文件来操作BMP180传感器。

3.连接硬件：

1. 将BMP180传感器连接到ESP32的I2C总线上。将传感器的SCL引脚连接到ESP32的GPIO引脚上，将传感器的SDA引脚连接到ESP32的GPIO引脚上。

4.编程：

1. 在代码中包含所需的库文件和定义必要的变量和常量。
2. 在setup()函数中初始化设备连接和可选组件，例如初始化I2C总线和设置输出引脚。
3. 在loop()函数中连续读取BMP180传感器提供的气压数据。

5.气压报警显示：

该系统根据读取的气压数据触发报警或显示相关信息。您可以根据实际需求进一步扩展系统功能，例如添加更多传感器、数据存储和可视化等。

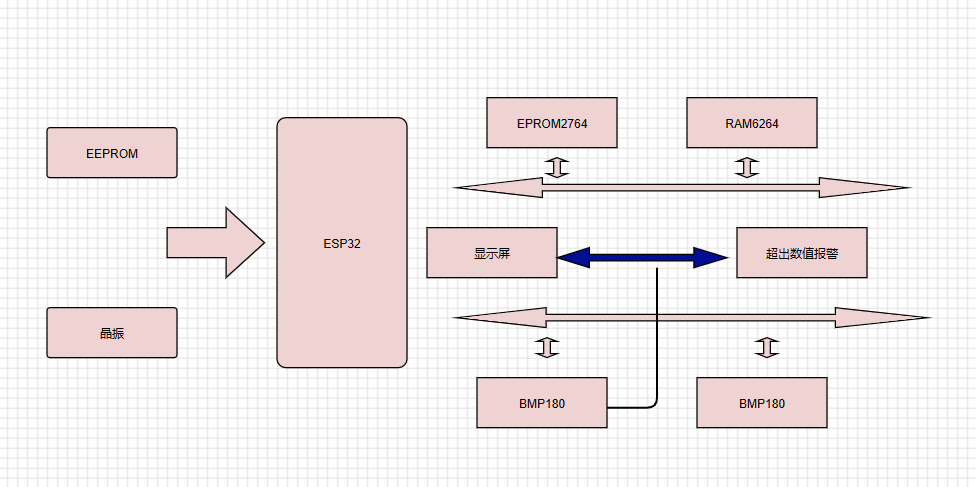

二、方案框架

FjHtLsSwT5zTxF_Si-hUutQWgaZD

https://www.digikey.cn/schemeit/project/气压感应-43aa9650dcdc4e75a14ffa5cebe97c7f

https://www.digikey.cn/schemeit/project/detail/69b1c0ea0303459aa5b1bc24930bc1d1

主要元器件：

ESP32-WROOM-32E-N4 乐鑫科技（Espressif）

BMP180传感器

主控芯片:乐鑫ESP32

ESP32是一种广泛使用的低功耗、高性能的Wi-Fi和蓝牙开发板，它由乐鑫科技开发并广泛使用。ESP32开发板基于双核Tensilica LX6处理器运行，并集成了Wi-Fi和蓝牙连接功能。它还具有多个GPIO引脚，以及多个通用串行总线（如SPI和I2C）来支持各种传感器和设备的连接。ESP32开发板可通过Arduino IDE或MicroPython等开发环境进行编程和控制。

模组提供丰富的外设接口,包括UART ,PWM , SPI , I2S, I2C,ADC , LCD, DVP,RMT(TX/RX),脉冲计数器, USB OTG , USB Serial/JTAG , SDIO , DMA 控制器, TWAI控制器,温度传感器,电容式传感器和多个IO口。
模块具有多种特有的硬件安全机制。硬件加密加速器支持AES、SHA 和RSA算法。其中的RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能。其他安全特性还包括Flash加密和安全启动(secure boot)签名验证等。完善的安全机制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙:Bluetooth5 , Bluetoothmesh 。蓝牙速率支持:125Kbps,500Kbps,1Mbps,2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

BMP180数字式气压传感器

BMP180是一种数字式气压传感器，由Bosch Sensortec公司生产。该传感器测量大气压强，并提供16位数字输出，可以广泛应用于气象、导航、航空和自动化等领域。

BMP180传感器的测量范围为300至1100 hPa，精度为0.03 hPa，可以在-40至85摄氏度的温度范围内工作。其I2C接口提供了简单的数字通信接口，使其易于与微处理器和微控制器等嵌入式系统集成。此外，BMP180传感器具有低功耗和小尺寸等优点，适用于便携式设备和电池供电系统。

BMP180传感器基于贝尔定理进行测量，即压力与高度成反比，测量过程中，传感器将大气压力转换为电气信号，然后将数字化信号输出给微处理器或微控制器。此外，BMP180传感器还具有内置的温度传感器，可以提供精确的温度数据，有助于提高气压测量的准确性。

总之，BMP180传感器是一种精度高、易于集成、功耗低的数字式气压传感器，适用于广泛的应用场景，如气象、导航和自动化等领域。

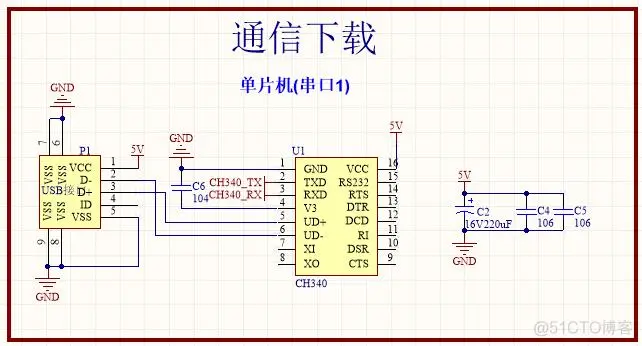

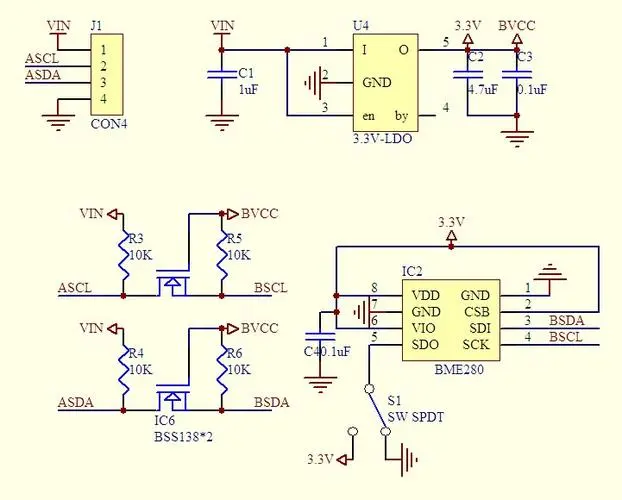

三、电路图

Fv0RQGd9FhvTQ9swKE6U7usxdKOX

FuBHk8P860c0MZQrkbROlA_04vTC

四、总结

这是一个气压感应显示系统，使用ESP32和BMP180传感器。ESP32作为主控芯片，具备WiFi和蓝牙功能，用于接收和处理传感器数据。BMP180传感器用于测量大气压强。通过连接BMP180传感器到ESP32的I2C总线上进行通信。使用Arduino IDE作为开发环境，安装Wire.h和Adafruit_BMP085.h库来操作传感器。最后根据读取的气压数据触发报警或显示相关信息，并根据实际需求扩展系统功能。
