一、项目介绍

相信在大学集体生活中室友打呼噜是一件十分惹人困扰的事，在沟通无果的情况下可以采取适当的外部措施应对。我想借助FastBond2的机会来设计一款简单的噪音分贝检测报警器，主打的特点：
1.噪音分贝检测功能，超过阈值即报警，十分方便
2.可选屏幕显示分贝大小，使数值更为直观
3.可选择使用微信小程序监测室友或自己的睡眠情况，关注身体健康
此项目实用性强。无论是对室友还是自己使用，都能成为一件保证睡眠，让休息时间充满乐趣的作品。

二、设计方向的市场介绍

随着现代生活节奏的加快，人们对于舒适、健康的家居环境需求不断增加，对于需要住宿的大学生来说，集体生活最大的缺点就是需要不同作息习惯的舍友相处，而这款设计的最大优点即是可以及时打断呼噜声或提醒舍友音量过大，虽然设计原理简单易懂，但却十分具有实用性，可以称得上是宿舍神器。

三、方案框图

框图使用 Scheme-it 工具绘制。Scheme-it 是一款在线原理图和图表绘制工具，能让用户在浏览器网页中创建并分享自己的技术布局设计。 该工具包括了构建电路所需的一整套原理图符号以及集成式 Digi-Key 目录，支持将产品图片和图像插入您的设计中。该工具还包括一个集成式物料清单 (BOM)，以便用户将每个通用符号或制造商元件与一个 Digi-Key 零件编号相关联。同时，也支持框图导出为png、pdf以及KiCad做后续开发。我在该网站上也设计了本项目的大致功能框图。非常方便，后续要继续使用，在更多的项目上用起来！

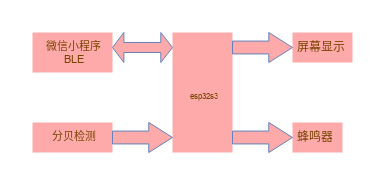

本项目的主要框图如下

得捷网站链接如下：https://www.digikey.cn/schemeit/project/噪音分贝检测仪-71e6daed6de541579120fcdb04c6ecd9

主要元器件：

• ESP32-S3 乐鑫
• 声音传感器 ，LM386
• 蜂鸣器CPT-14146-80T
• TFT屏幕/OLED显示屏（可选）

四、关键元器件介绍

乐鑫 ESP32-S3

是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。ESP32-S3 支持更大容量的高速 Octal SPI flash 和片外 RAM，支持用户配置数据缓存与指令缓存。ESP32-S3芯片具有行业领先的低功耗性能和射频性能，支持 WiFi IEEE802.11b/g/n 协 议和 Bluetooth 5。该芯片搭载 Xtensa-R32 位 LX7 双核处 理器，工作频率高达 240 MHz。支持二次开发，无需使用其它微控制器或处理器。芯片内置 512 KB SRAM，384 KB ROM，16KB RTC SRAM。芯片支持多种 低功耗工作状态，能够满足各种应用场景的功耗需求。芯片所特有的精细时钟门控功能、动态电压时钟频率调节功能、射频输出功率可调节功 能等特性，可以实现通信距离、通信速率和功耗之间的最佳平衡。
模组提供丰富的外设接口，包括 UART，PWM，SPI，I2S，I2C，ADC，LCD， DVP,RMT(TX/RX)，脉冲计数器，USB OTG，USB Serial/JTAG，SDIO，DMA 控制器， TWAI 控制器，温度传感器，电容式传感器和多个IO 口。
模块具有多种特有的硬件安全机制。硬件加密加速器支持 AES、SHA 和 RSA 算法。其中的 RNG、HMAC 和数字签名(Digital Signature) 模块提供了更多安全性能。 其他安全特性还包括 Flash 加密和安全启动 (secure boot) 签名验证等。完善的安全机 制使芯片能够完美地应用于各种加密产品。模块支持低功耗蓝牙：Bluetooth5，Bluetooth mesh。蓝牙速率支持：125Kbps，500Kbps，1Mbps，2Mbps。支持广播扩展，多广播，信道选择。
支持蓝牙和WIFI，就意味着可以进行很多的无线连接；同时乐鑫提供了大量的开源库，包括语音识别Skainet，可以方便的进行后期扩展。

LM386

主要应用于低电压消费类产品，具有自身功耗低、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。

蜂鸣器CPT-14146-80T

小体积的蜂鸣器，通过IO口输出PWM波，从而实现蜂鸣器输出。该部分主要实现报警提醒功能。

微信小程序开发
微信小程序依托于微信这个常驻手机的核心APP可谓是十分方便。只用借助微信小程序的api即可完成数据的上传分享。

可选组件

数码管、OLED显示屏等，用于显示分贝数值。

五、项目总结和活动体会

 以上是本次FastBond活动的第一阶段设计内容。参与本次大赛是一次非常有意义的经历。通过设计噪音检测报警器，我深刻体会到电子电路设计的乐趣和挑战，让我对电子器件有了更多的了解。在智能化和个性化方面，我希望能够进一步探索更智能、人性化的方式，让用户更加轻松地维护宿舍宁静。通过持续学习和实践，我相信我能够逐步提升系统的功能和性能。

对于未来的改进，改善在线工具Scheme-it界面UI繁琐以及卡顿问题，以满足长时间设计需求。此外，可以考虑增加更多的功能和选项，使Scheme-it工具更加全面实用。

最后，祝fastbond越办越好！
