2019年全国大学生电子设计竞赛赛题及参考资料
收藏
分享
脑图
2019年全国大学生电子设计竞赛赛题及参考资料（常见问题的回答参见备注部分）
本科组
参考资料
常见问题的回答

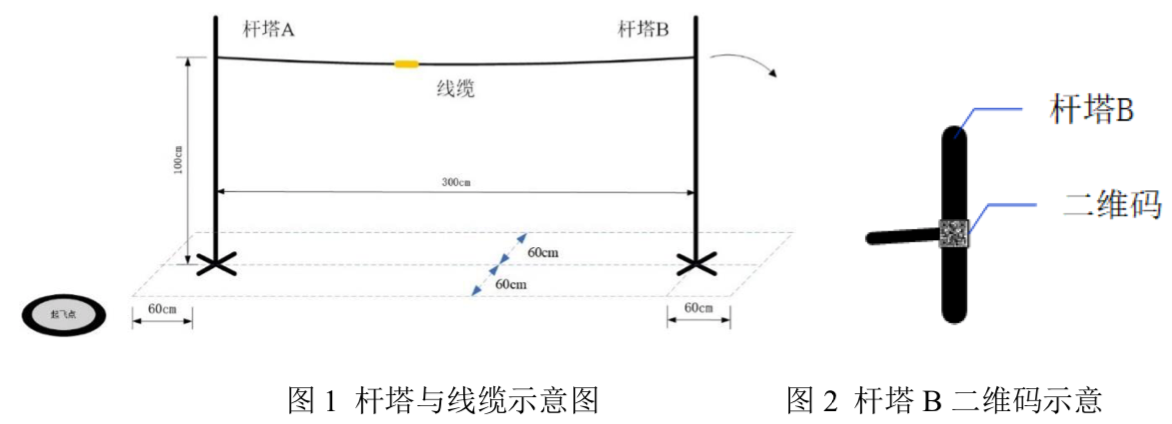

参考资料
常见问题的回答
参考资料

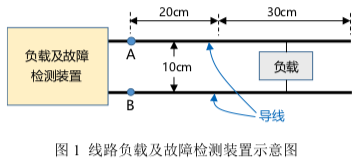

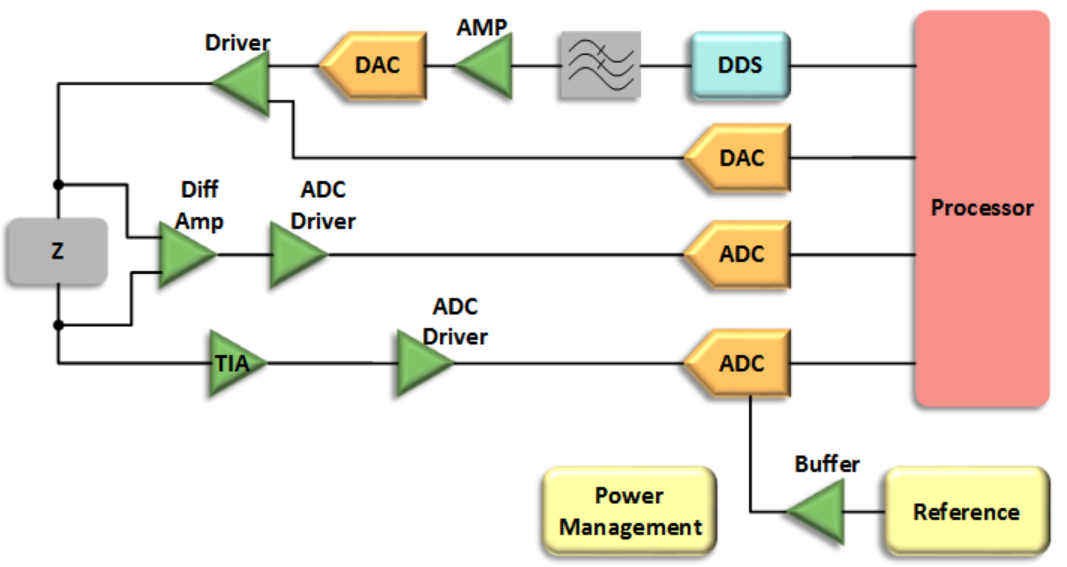

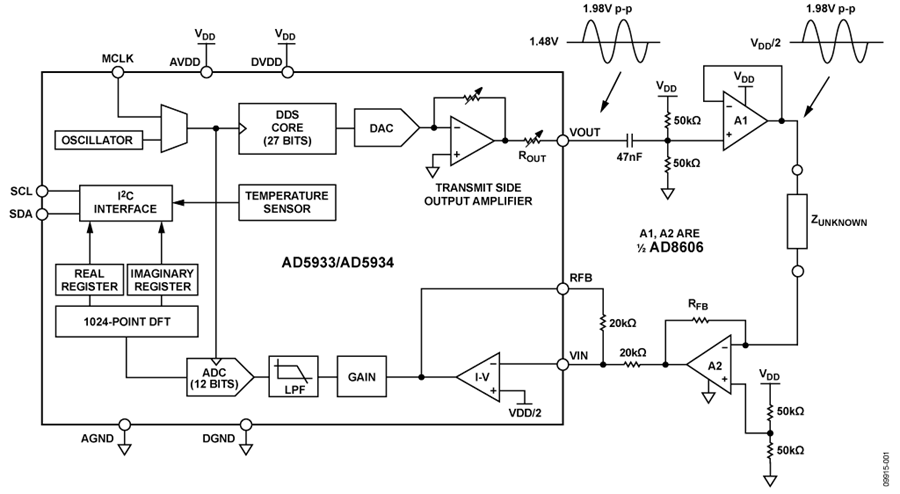

阻抗测量方案框图
常见问题的回答

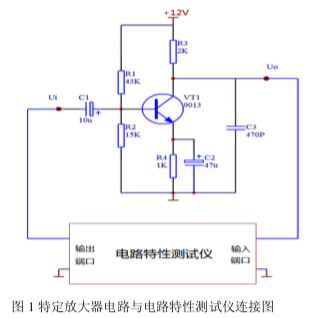

参考资料
跟题目C的思路是一致的，可以通过DDS的方式产生扫频信号，再通过ADC采集输出的信号，在数字域进行处理并显示
常见问题的回答
参考资料

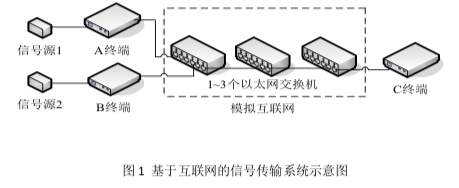

输入端（A/B端）：双路高速ADC + FPGA + 带以太网接口的嵌入式系统
ADC的采样率15Msps ～50Msps就可以
ADC的分辨率8位～10位即可
需要对输入信号做衰减 - 从5Vpp衰减到适合ADC采样的电压范围
如果采用10bit ADC，可以不接模拟开关，如果你用的ADC只有8位，建议在衰减后加一个模拟开关进行切换
在ADC之前最好加一个低阶的低通滤波器，截止频率可以选在2MHz以上，用于抗混叠
FPGA将10Msps/10bit的数字信号进行IP数据包的封装，送给以太网发送芯片
输出端（C端）：FPGA + 高速DAC + 低通滤波器 + 宽带放大器 + 带以太网口的嵌入式系统
FPGA用于将收到的IP数据包进行解包并以固定的速率送给高速DAC
DAC可选ADI、TI、美信的器件， 40Msps以上/10bits的比较合适
DAC输出端需要加低通滤波器，截止频率可以选在2MHz
低通滤波器之后需要加一个放大器，以驱动输出50欧的负载
整个模拟链路需要用MultiSim或其它仿真软件进行仿真以确定模拟链路各器件的值
考察点1：网络延时的自动测量与补偿，IEEE802.1AS有方案用于Layer 2以太网
考察点2 - 输出端和输入端的时钟同步，因此ADC和DAC采样时钟的选择是个挑战
常见问题的回答
参考资料

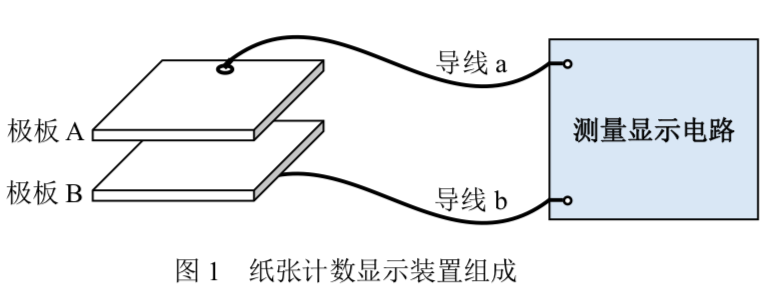

可以参照万用表测量电容的原理和相关电路
TI的电容传感器
常见问题的回答

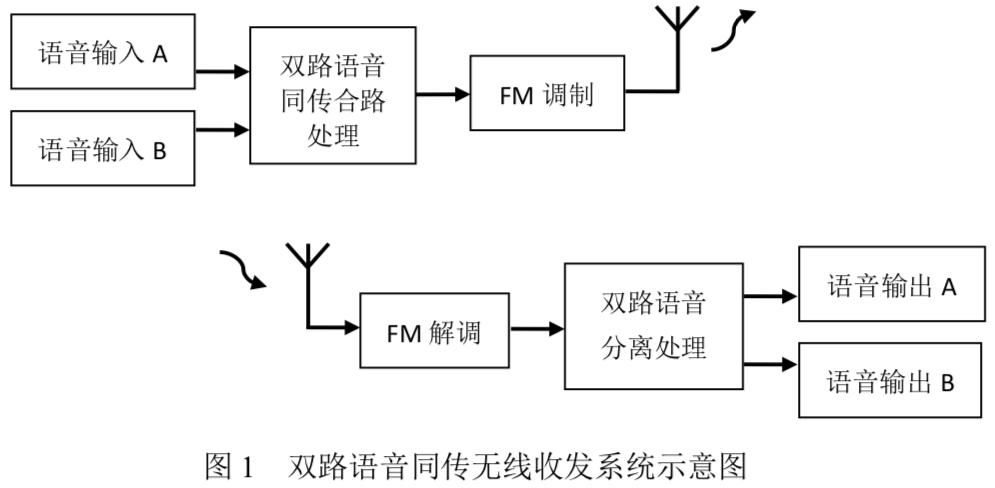

用数字方式（SDR）实现的参考资料
常见问题的回答

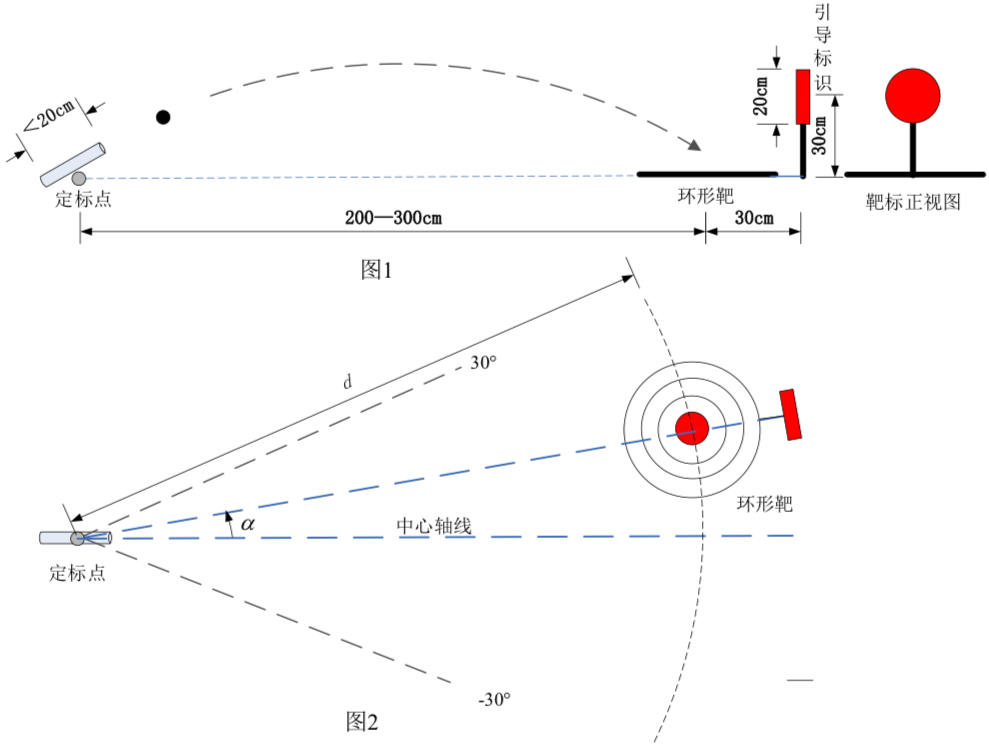

参考资料

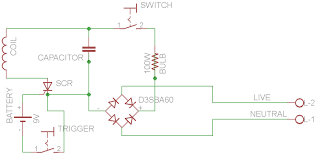

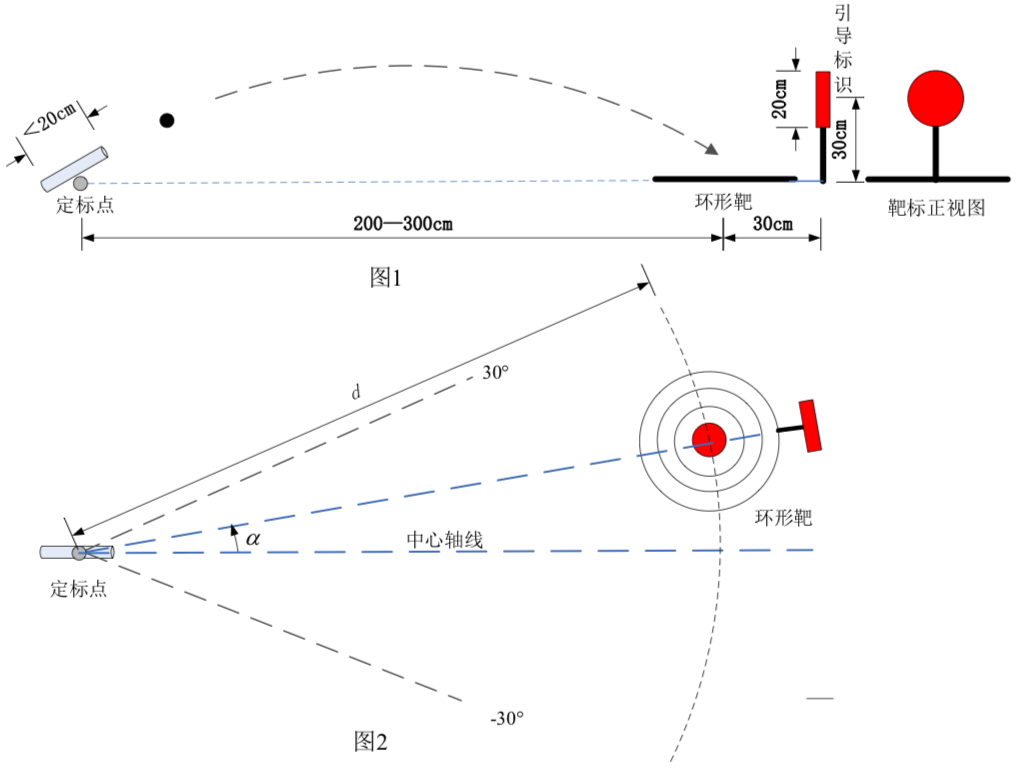

电磁炮的制作
常见问题的回答
高职高专组
常见问题的回答

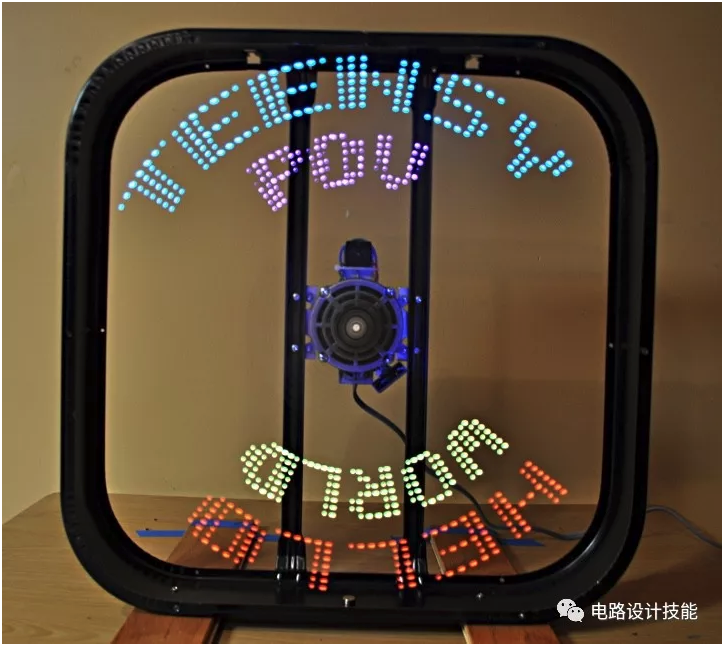

参考资料
用到的器材

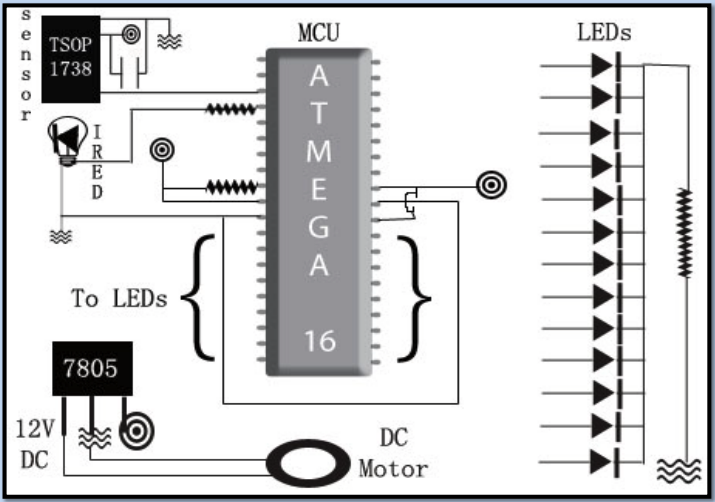

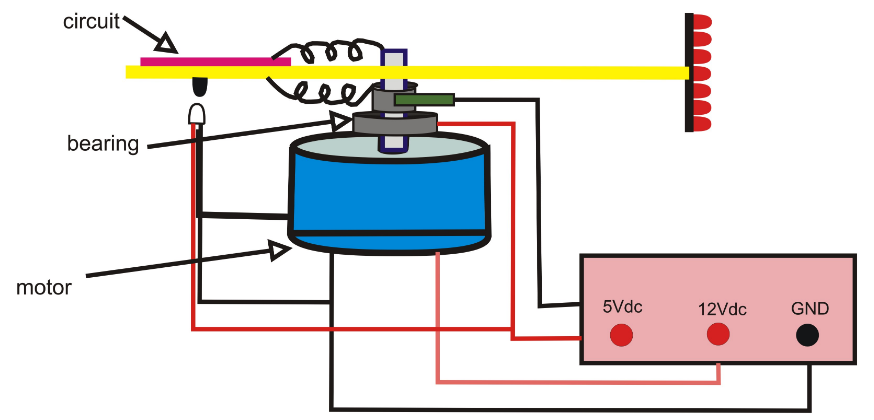

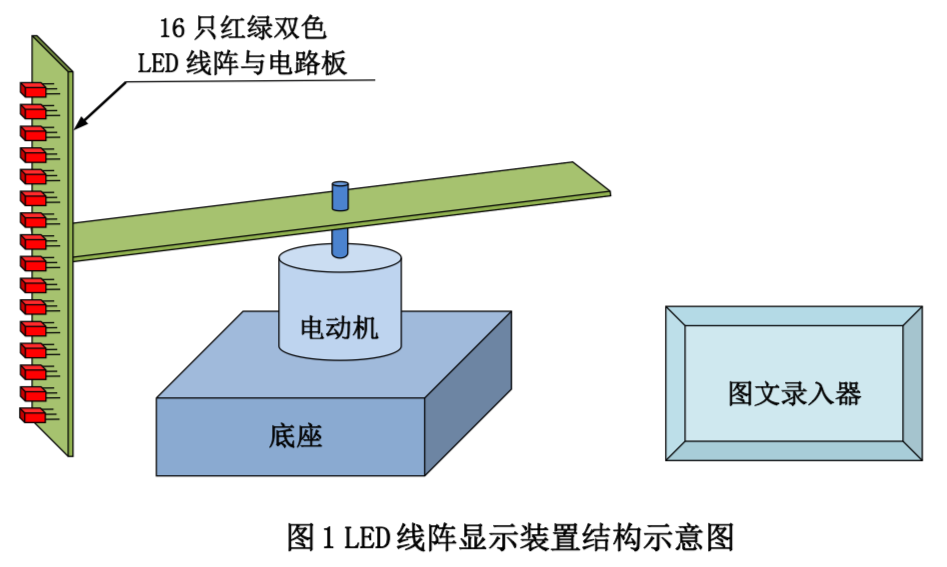

红绿双色发光二极管
反射式光电传感器
透射式光电传感器
液位传感器（分辨力 1mm）
相关文章
常见问题的回答
