第6节 - DAC的选用及关键指标
DAC的关键指标
转换率
分辨率
时钟
接口方式
基准源
供电电压
通道数
构成DDS信号源的DAC
分辨率
10位以上
满足输出动态范围、SFDR
转换率
输出模拟信号频率的2x ～ 5x以上
高速并行DAC

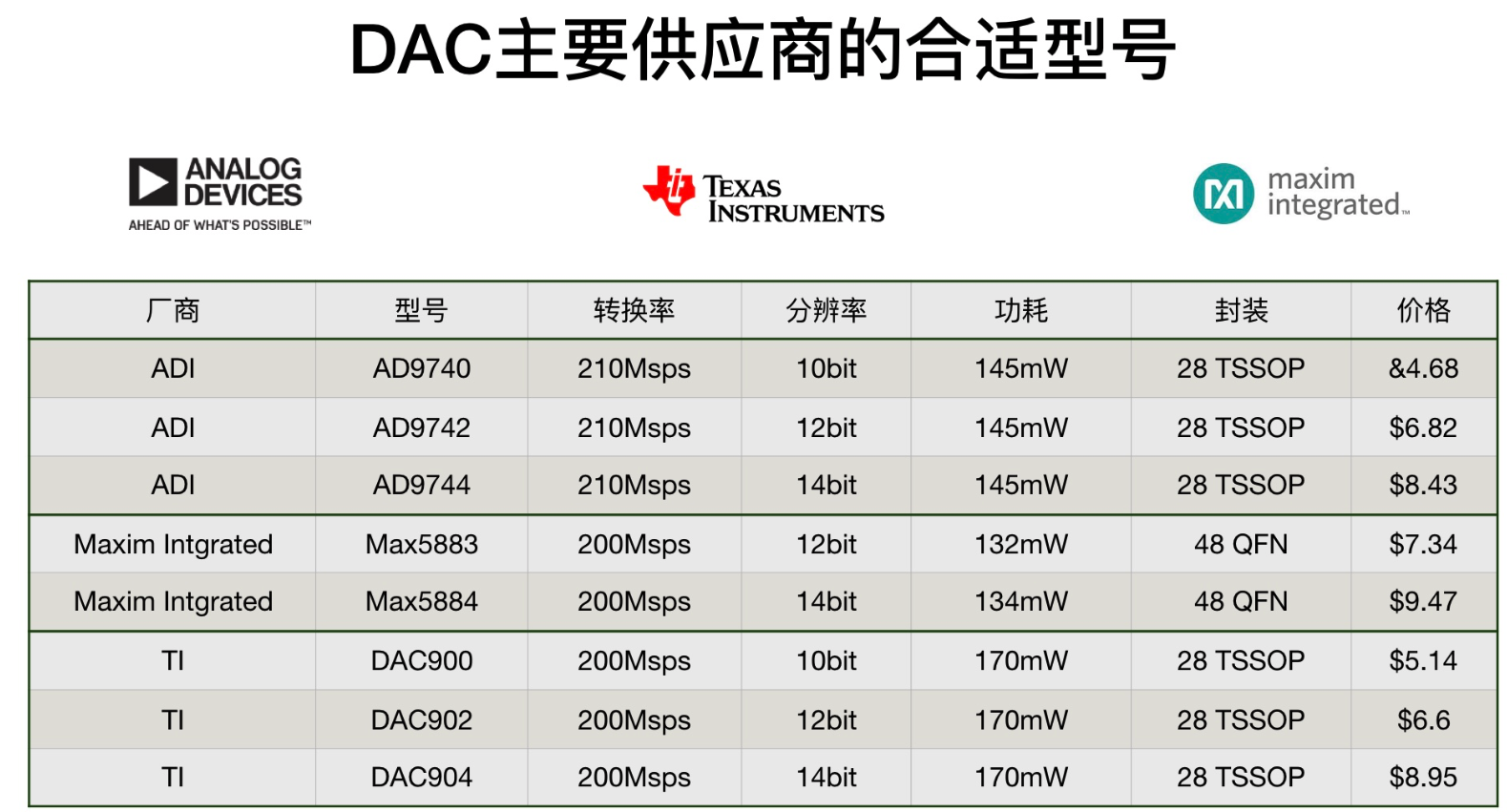

主要供应商
Analog Devices
Texas Instruments
Maxim Integrated
串行接口DAC、（SPI）、时序关系
接口方式
SPI
最高50MHz
3Msps
I2C

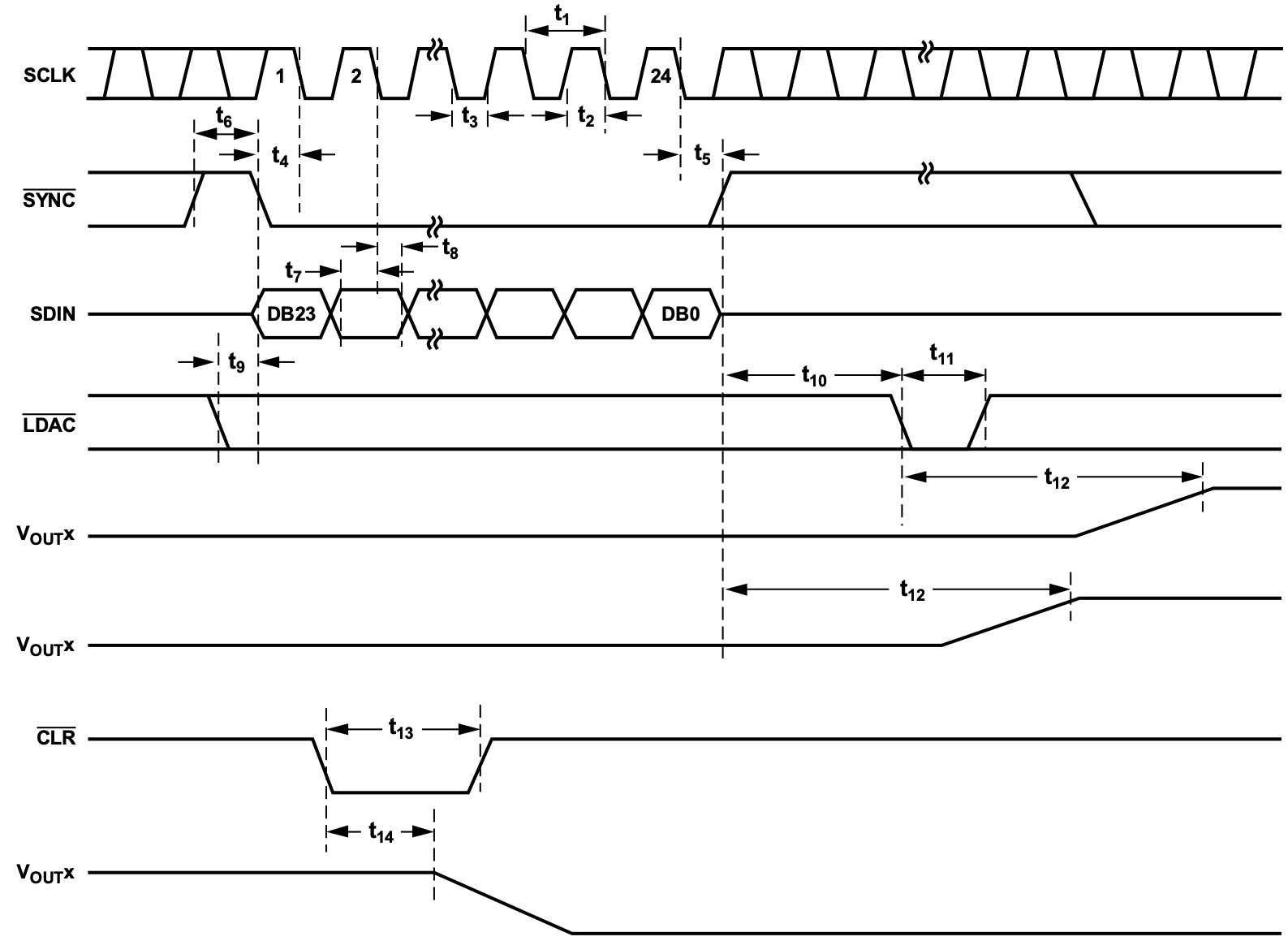

时序关系
主时钟：Hz
转换率：SPS
生成信号的频率：Hz
常用器件
R-2R构成DAC
构成原理
使用场景
能够产生20MHz的模拟信号
优缺点
只需要两种阻值的电阻，且不需要电阻值非常精确
生产起来方便、成本极低
用PWM构成DAC
构成原理
产生100KHz以内的模拟信号
20KHz正弦波波形
20kHz正弦波频谱（96MHz主频）
PWM方式
R-2R方式
优缺点
超级简单，对于DC-低频的信号非常方便
使用FPGA可以达到比较高的输出频率
上限频率取决于主时钟和分辨率
