DAC7612U
器件型号
基本信息
描述：DAC7612是一款双通道，12位数模转换器（DAC），在工业温度范围内具有12位单调性能。它需要一个+ 5V单电源，并包含一个输入移位寄存器，锁存器，2.435V基准电压源，一个双DAC和高速轨到轨输出放大器。对于满量程步长，每个输出将在7μs内稳定至1 LSB，同时仅消耗3.7mW。
器件类别:数模转换器
产品图片
产品结构框图
产品特性
+ 工业温度范围内的12位线性和单调性 + 3线接口：高达20MHz的时钟 + 同步串行接口与各种DSP和微控制器兼容
主要参数
+ DAC7612采用8引脚SOIC封装，工作温度范围为-40°C至+ 85°C。 + 低功率：3.7mW + 快速建立：7μs至1 LSB + 1mV LSB，4.095V全量程范围 + 输出最大电压：5V + 分辨率：12bit
产品应用
+ 通信传输通道：无线局域网，蜂窝基站，数字微波链路，电缆调制解调器 + 波形生成 + 医疗/超声波：高速仪表和控制 + 视频、数字电视

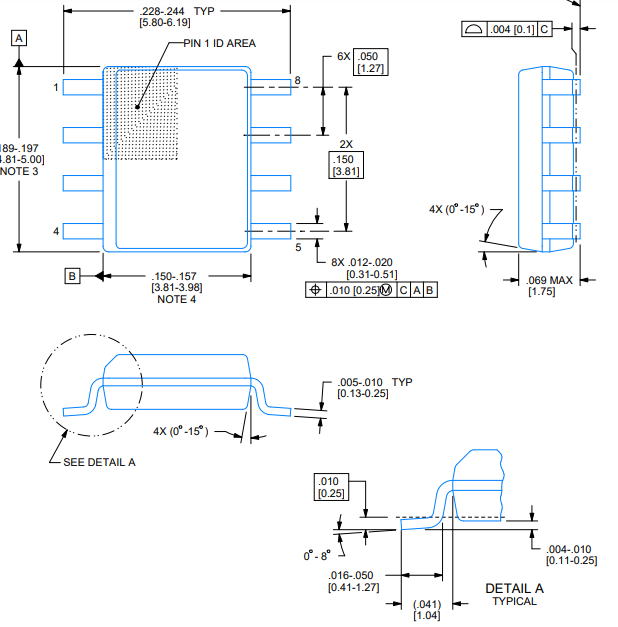

封装

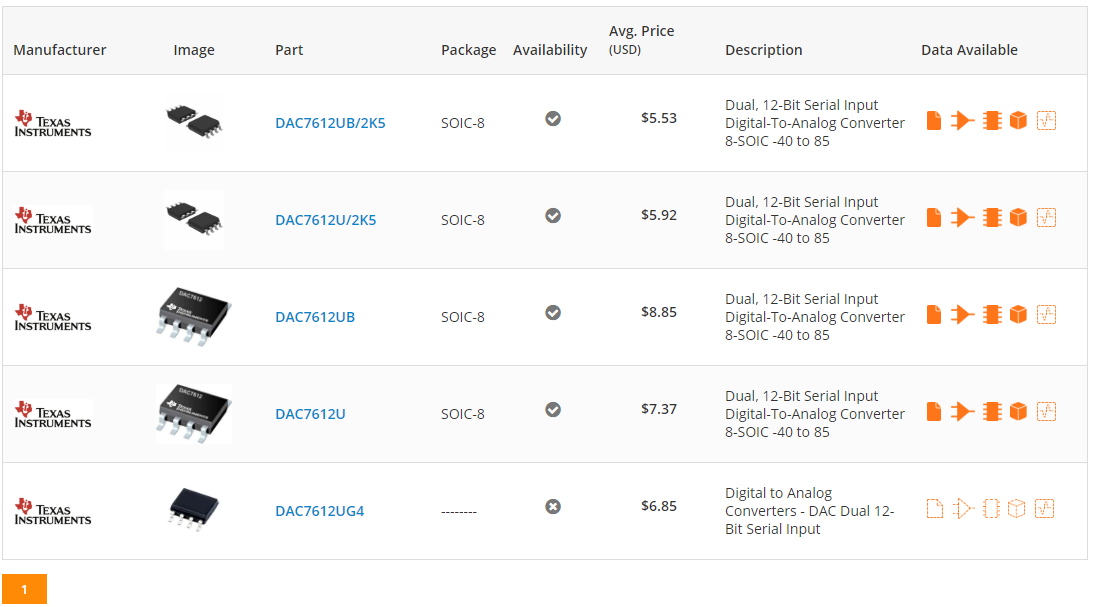

设计工具
