内容介绍

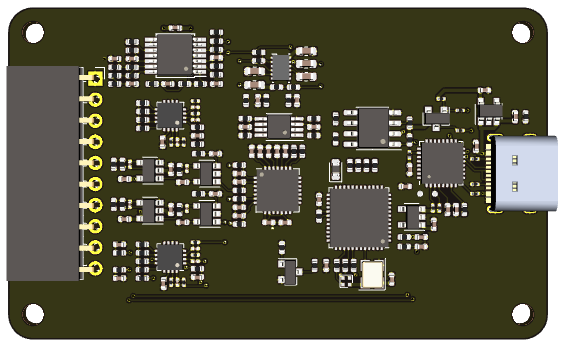

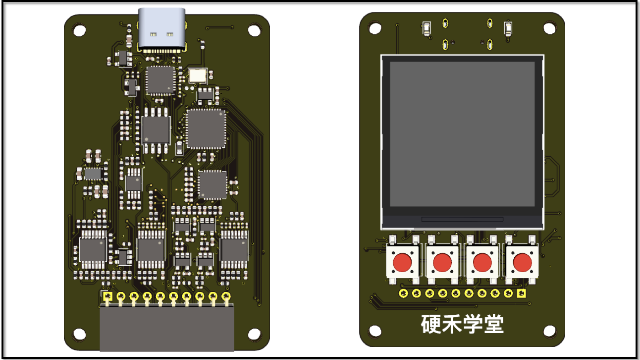

设计一款便携式口袋示波器，用于简单的测试，尤其教学实验中，它的主要功能要求如下：
- 双通道数据采集功能，模拟信号带宽5MHz，采样率50Msps
- 模拟信号的幅度最大为+/-20V
- 采集的数据通过USB/UART传输到PC上进行显示、分析

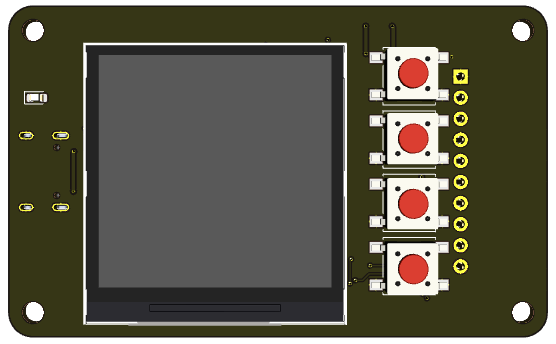

- 具有在本地LCD屏幕上进行波形及相关信息显示的功能，LCD的分辨率为240 * 240
- 能够产生双通道模拟信号，输出100KHz以内的任意波形，波形的幅度在5Vpp之内可调
- 能够产生-4V到+4V之间的可调直流电压输出，负载电流能力为100mA
此仪器不仅可用于实际的使用，还可以用于教学实验、综合项目设计中，作为同学们理解模拟电路、数字电路以及电源设计的平台。
此平台将采用开源的上位机软件界面（比如Labview、SerialPlot等），并可以通过自己编程DIY自己的仪器界面，所以此平台也将全部开源。
管脚分配
|
功能 |
外设管脚 | FPGA管脚 | 管脚性质说明 |
| ADC |
ADC_D0 |
20 | 输入 |
|
ADC_D1 |
21 | 输入 | |
|
ADC_D2 |
23 | 输入 | |
|
ADC_D3 |
25 | 输入 | |
|
ADC_D4 |
27 | 输入 | |
|
ADC_D5 |
28 | 输入 | |
|
ADC_D6 |
31 | 输入 | |
|
ADC_D7 |
32 | 输入 | |
|
ADC_AorB |
26 | 输入 | |
|
ADC_CLK |
34 | 输出，最高48MHz | |
| 模拟电路控制 |
Ch1_Offset |
13 | 输出，PWM信号，调节范围1.75V+/- |
|
Ch2_Offset |
12 | 输出，PWM信号，调节范围1.75V+/- | |
|
Ch1_G0 |
37 | 输出 | |
|
Ch1_G1 |
38 | 输出 | |
|
Ch2_G0 |
36 | 输出 | |
|
Ch2_G1 |
35 | 输出 | |
|
任意波形发生器 |
PWM_WAV1 | 9 |
输出， PWM，最高生成100KHz以内的信号，1.65V +/-1.25V ~ 0.4V到2.9V范围变化 |
|
直流电压输出 |
PWM_DC1 | 11 | 输出，PWM，0.75-2.75V范围内变化，得到-4V到+4V的可调电压 |
|
|
PWM_DC2 | 10 | 输出，PWM，0.75-2.75V范围内变化，得到-4V到+4V的可调电压 |
|
按键控制 |
Key1 |
6 | 输入 |
|
|
Key2 |
4 | 输入 |
|
|
Key3 |
3 | 输入 |
|
|
Key4 |
2 | 输入 |
|
LCD显示 |
LCD_SCL |
43 | 输出 |
|
|
LCD_SDA |
45 | 输出 |
|
|
LCD_DC |
42 | 输出 |
|
|
LCD_RST |
46 | 输出 |
|
|
LCD_CSn |
47 | 输出 |
|
UART通信 |
UART_TXD |
18 | 输入 |
|
|
UART_RXD |
19 | 输出 |
|
时钟输入 |
CLK_IN |
44 | 输入 |
软硬件
物料清单
附件下载
InstruFpga.pdf
V2.0版本的原理图 - PDF格式
团队介绍
硬禾工程师团队专注于基于FPGA和嵌入式系统学习平台的开发和生态系统的建设，在过去5年里成功推出的小脚丫FPGA学习平台被全国上百所高校采用于数字电路教学实践中，并一直积极推动开源、免费PCB设计工具KiCad在高校学生及硬件工程师中的应用。
团队成员
苏老师
硬禾学堂创始人，资深硬件工程师和电子创客爱好者。
评论
0 / 100
查看更多
猜你喜欢
省二【A题-深圳大学】顺便复习模电队-信号失真度测量装置本系统是一个“总谐波失真”测量仪，以 TI 公司的 Tiva C 系列单片机TM4C123G 作为主控制器，以函数/任意波形发生器产生周期信号作为输入，首 先使用运放 THS3001 和电压抬升电路对输入信号进行放大
深圳大学1570

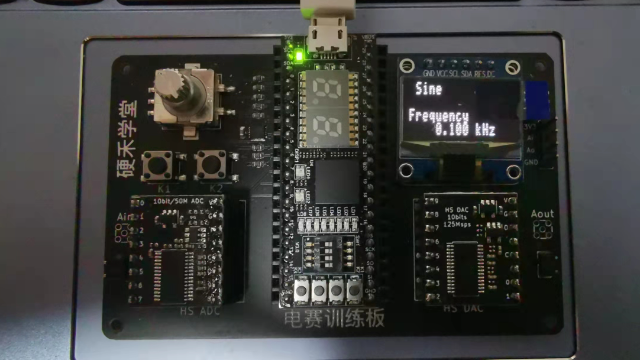

用基于小脚丫FPGA的电赛训练板制作DDS信号发生器本项目使用硬禾学堂2022寒假一起练电赛训练板完成制作DDS信号发生器，通过该项目可以理解DDS运行原理，学会应用DDS产生模拟信号；了解OLED的显示逻辑，学会调用OLED屏幕
森派陈醋1297

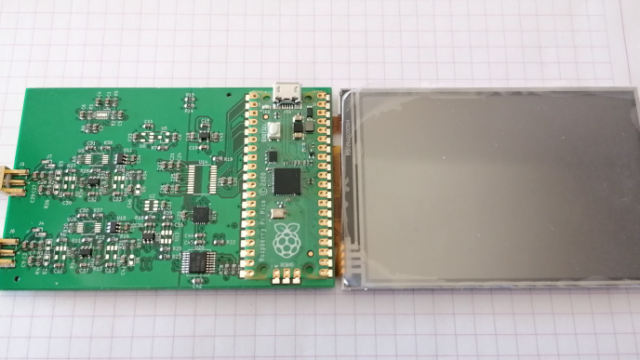

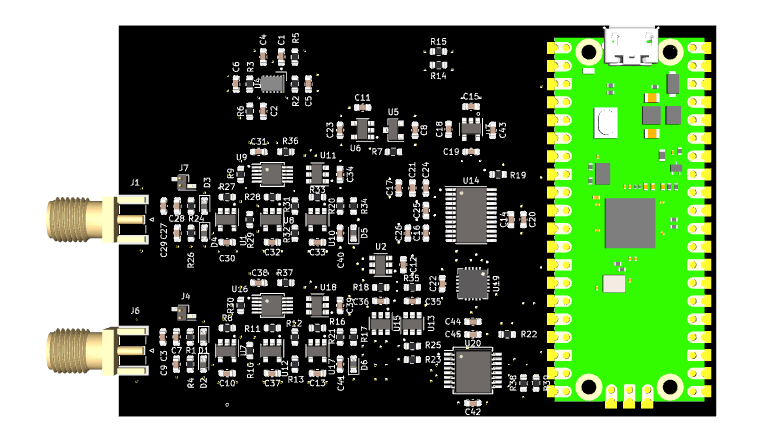

基于RP2040的双通道100Msps示波器设计RP2040为核心控制器，双通道100Msps示波器，480*320触摸显示屏显示波形
