一、项目介绍
本项目为智能家居应用场景设计了一款专属中控终端，以 ESP32S3 开发板为主控，搭配一块闲置的 2.4 寸电阻触摸屏为硬件平台，基于ESPHOME和LVGL图形框架开发。终端可稳定接入 Home Assistant 智能家居系统，实时展示平台内各类传感器监测数据、智能设备运行状态，同时支持屏幕触控操作，直接对 Home Assistant 中的灯光、插座等设备进行控制，实现全屋智能设备状态可视化与集中操控。
创意亮点：项目充分利用闲置硬件资源，仅用一块普通 ESP32S3 开发板 + 闲置 2.4 寸电阻触摸屏，即可实现智能家居中控功能。终端接入 Home Assistant 生态后，瞬间升级为全屋智能控制中枢，将分散的智能设备状态统一整合、可视化呈现。无需昂贵的商用中控屏，就能打造专属的本地化智能家居交互终端，兼顾实用性、性价比与 DIY 可玩性。
二、硬件介绍
1.ESP32S3开发板
一块普通的ESP32S3开发板，我用的是合宙的ESP32S3开发板。
2.XPT2046 电阻式触摸屏
2.4寸液晶屏模块，分辨率240*320，屏幕驱动为ILI9341，触摸为电阻式触摸，驱动为XPT2046。这块触摸屏在国外创客社区被戏称为Cheap Yellow Display（CYD，廉价，屏偏黄），以成本低廉、实用性强为特点。
3.PCB板，详见“四、原理图和PCB介绍”。
三、方案框图和设计思路

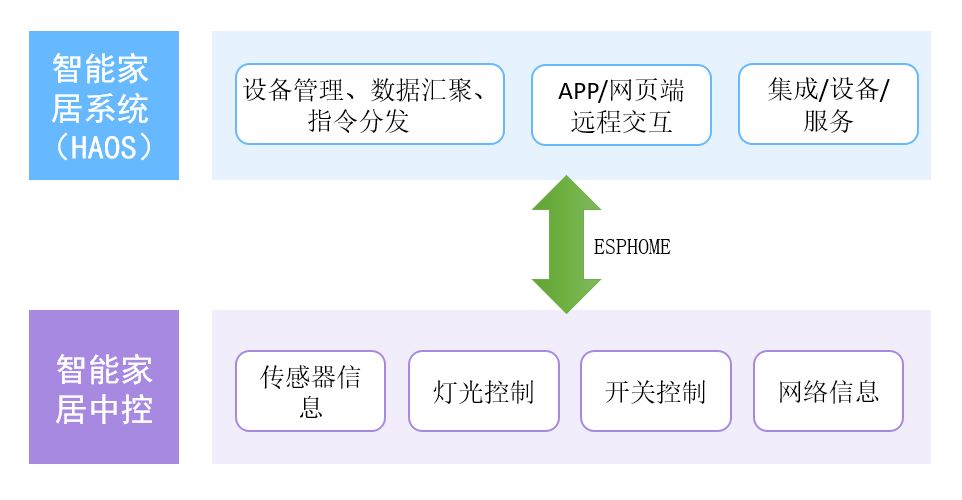

1.方案框图
2.项目设计思路
项目整体设计简洁清晰，核心流程为通过 ESPHome 实现 ESP32S3 开发板接入 Home Assistant，再借助 LVGL 实现触摸屏的图形界面设计与分页显示功能。界面主要分为4个页面，分别展示 Home Assistant 推送的传感器数据，包含室内外温湿度、气压、天气预警等环境信息；设备本机信息，包含 IP 地址、WIFI 信号强度等；以及已接入 Home Assistant 的智能设备，包含插座、灯光等。用户可通过触摸屏查看环境信息、网络信息，触控控制灯光开关与插座通断，将普通触摸屏打造为功能完整的智能家居中控屏。
四、原理图和PCB
项目使用之前做的一块PCB板，主要实现 ESP32S3 开发板与 2.4 寸触摸屏的电路对接，保障触摸屏稳定运行，板载的电池供电模块、摄像头模块等未使用。

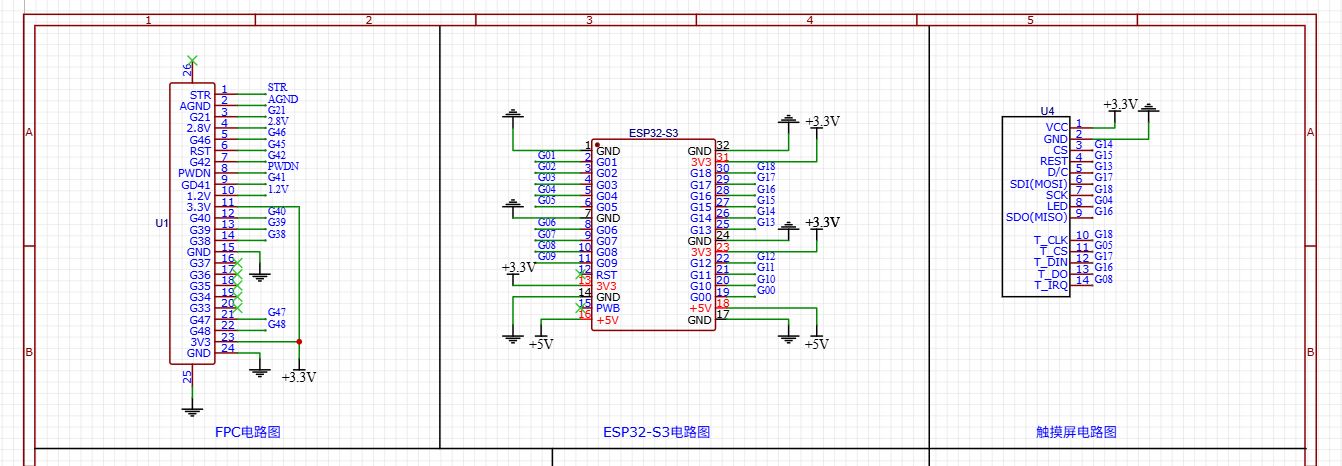

原理图

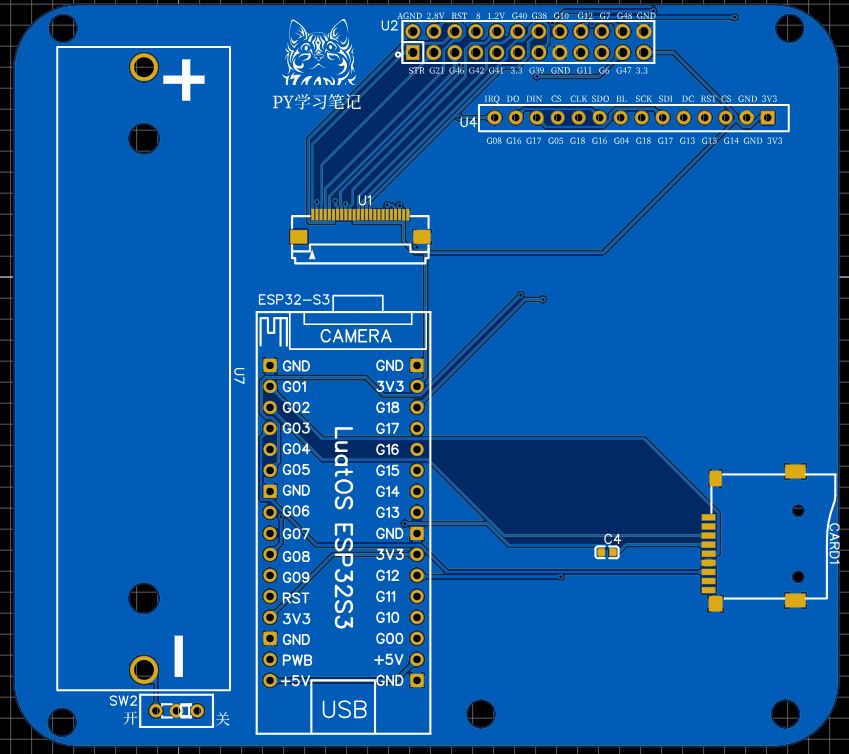

PCB图
PS：未使用电池供电模块、摄像头模块
五、软件流程和关键代码
1.开发环境
- 操作系统：WINDOWS 10、Home Assistant OS 15.0
- 开发软件：VS Code或Notepad++、Git Bash
- 调试工具：ESPConnect
- 固件烧录：ESPConnect、ESPHome 在线工具（web.esphome.io）、乐鑫 Flash Download Tool
2.编程语言
- 核心开发语言：YAML，用于ESPHome 配置文件编写；
- 辅助开发语言：C/C++，用于LVGL界面与硬件控制逻辑实现；
- 脚本语言：Shell，用于Git 仓库操作。

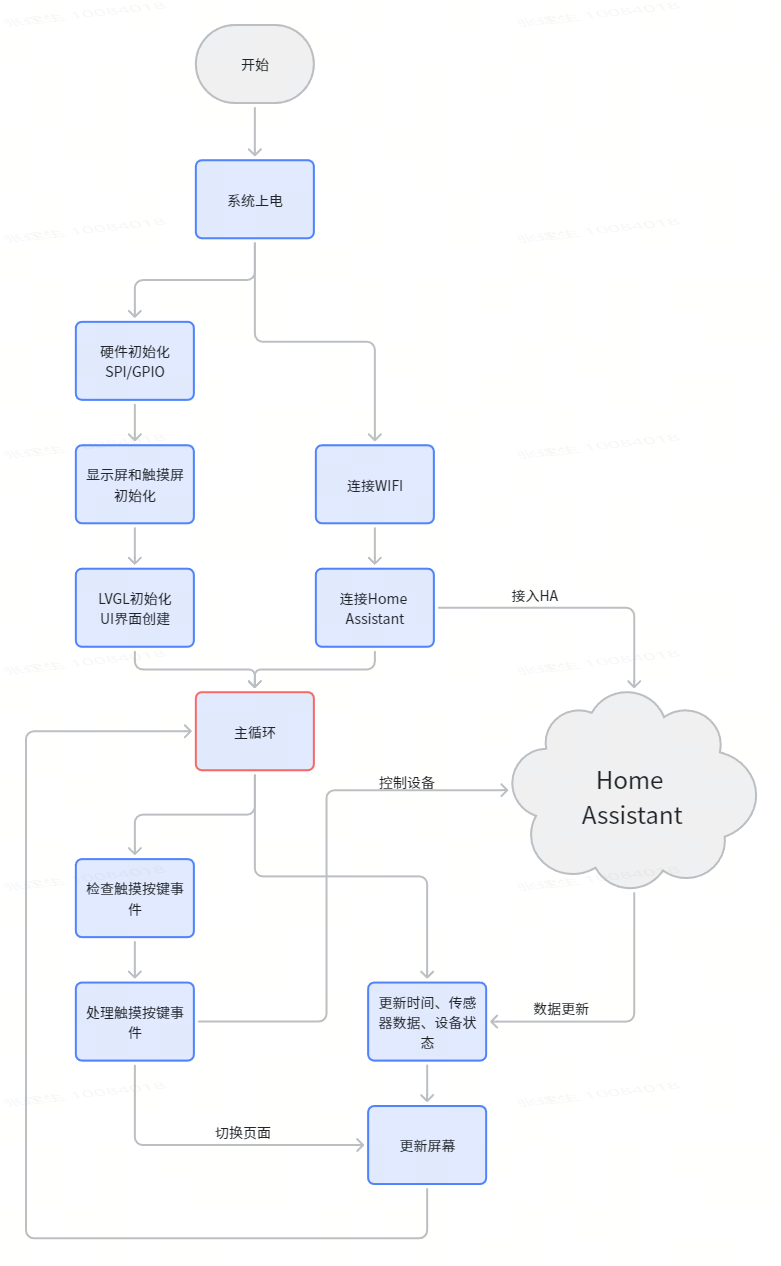

3.软件流程图
4.开发流程
整个项目按照“驱动适配→功能扩展→视觉优化”三个步骤来做，下面详细说一下实现过程：
1）驱动适配
屏幕驱动 ILI9341 与触摸驱动 XPT2046 均有 ESPHome 官方适配支持，可参考官方示例，核心难点为触摸屏校准。因触摸方向与屏幕显示方向不匹配，经多次翻转测试，最终确定适配的显示与触摸方向，参考配置代码如下：
# 屏幕背光控制 (GPIO4)
output:
- platform: ledc
id: backlight_output
pin: GPIO4
# 屏幕背光配置
light:
- platform: monochromatic
name: Backlight
id: backlight
output: backlight_output
restore_mode: ALWAYS_ON
default_transition_length: 1s
internal: true
# SPI总线
spi:
- id: lcd_spi
clk_pin: GPIO18
mosi_pin: GPIO17
miso_pin: GPIO16
# 触摸屏 (xpt2046)
touchscreen:
- platform: xpt2046
id: tft_touch
spi_id: lcd_spi
cs_pin: 5
interrupt_pin: 8
transform:
swap_xy: false
mirror_x: false
mirror_y: true
calibration:
x_min: 600
x_max: 3520
y_min: 1250
y_max: 4095
2）功能扩展
ESPHome 可通过原生 API 读取 Home Assistant 内的实体状态与属性值，并生成本地传感器。基于此，可接入三类数据：传统传感器，如温湿度等数值型传感器；二进制传感器，如开关等状态型传感器；文本传感器，如天气预报等文本信息。传感器配置代码如下：
# ======常规传感器（数值型）======
sensor:
# 室外温度
- platform: homeassistant
name: xiamen temperature
entity_id: sensor.xiamen_temperature
id: xiamen_temp
unit_of_measurement: "°C"
on_value:
then:
- lvgl.label.update:
id: outdoor_info
text: !lambda |-
return str_sprintf("室外：温度%.1f℃/湿度%.0f%%", x, id(xiamen_humi).state);
# 室外湿度
- platform: homeassistant
name: xiamen humidity
id: xiamen_humi
entity_id: sensor.xiamen_humidity
on_value:
then:
- lvgl.label.update:
id: outdoor_info
text: !lambda |-
return str_sprintf("室外：温度%.1f℃/湿度%.0f%%", id(xiamen_temp).state, x);
# 气压
- platform: homeassistant
name: xiamen pressure
id: xiamen_pressure
entity_id: sensor.xiamen_atmospheric_pressure
unit_of_measurement: "hPa"
on_value:
then:
- lvgl.label.update:
id: air_info
text: !lambda |-
return str_sprintf(" 气压%.0fhPa", x);
# 室内温度
- platform: homeassistant
name: xiaomi temperature
entity_id: sensor.cleargras_cn_blt_3_u5c2qgggk400_dk1_temperature_p_2_1
id: xiaomi_temp
unit_of_measurement: "°C"
on_value:
then:
- lvgl.label.update:
id: indoor_info
text: !lambda |-
return str_sprintf("室内：温度%.1f℃/湿度%.0f%%", x, id(xiaomi_humi).state);
# 室内湿度
- platform: homeassistant
name: xiaomi humidity
id: xiaomi_humi
entity_id: sensor.cleargras_cn_blt_3_u5c2qgggk400_dk1_relative_humidity_p_2_2
on_value:
then:
- lvgl.label.update:
id: indoor_info
text: !lambda |-
return str_sprintf("室内：温度%.1f℃/湿度%.0f%%", id(xiaomi_temp).state, x);
# ======二进制传感器（开/关状态）======
binary_sensor:
# 传感器：小米插座1开关
- platform: homeassistant
id: chuangmi_socket1_status
entity_id: switch.chuangmi_cn_125697630_m3_on_p_2_1
trigger_on_initial_state: true
on_state:
then:
lvgl.widget.update:
id: chuangmi_socket1_button
state:
checked: !lambda return x;
# 传感器：小米插座2开关
- platform: homeassistant
id: chuangmi_socket2_status
entity_id: switch.chuangmi_cn_125796823_m3_on_p_2_1
trigger_on_initial_state: true
on_state:
then:
lvgl.widget.update:
id: chuangmi_socket2_button
state:
checked: !lambda return x;
# 传感器：小米插座3开关
- platform: homeassistant
id: chuangmi_socket3_status
entity_id: switch.chuangmi_cn_125520813_m3_on_p_2_1
trigger_on_initial_state: true
on_state:
then:
lvgl.widget.update:
id: chuangmi_socket3_button
state:
checked: !lambda return x;
# 文本传感器
text_sensor:
# 厦门天气预报
- platform: homeassistant
id: xiamen_weather
entity_id: sensor.xiamen_forecast_minutely
on_value:
then:
- lvgl.label.update:
id: weather_alert_text
text: !lambda |-
return "预警: " + x;
3）UI视觉优化
为了让界面更美观，我使用LVGL图形框架进行开发，并引入 Material Design Icons 图标字体。在屏幕顶部实时显示日期和时间，底部设置 4 个图标作为页面导航按键，点击对应图标切换页面，中间区域为页面内容展示区。
屏幕界面分为 4 页：

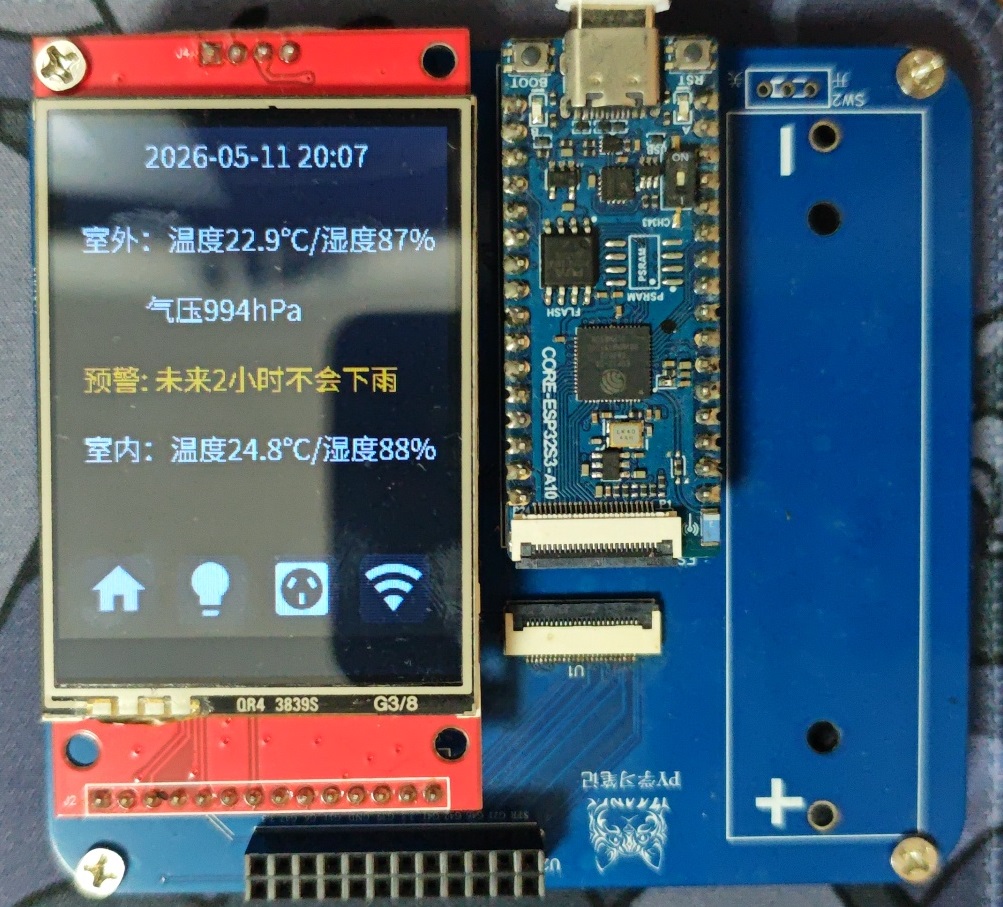

- 首页为传感器信息页，展示室外温度、湿度、气压、天气预警及室内温湿度；

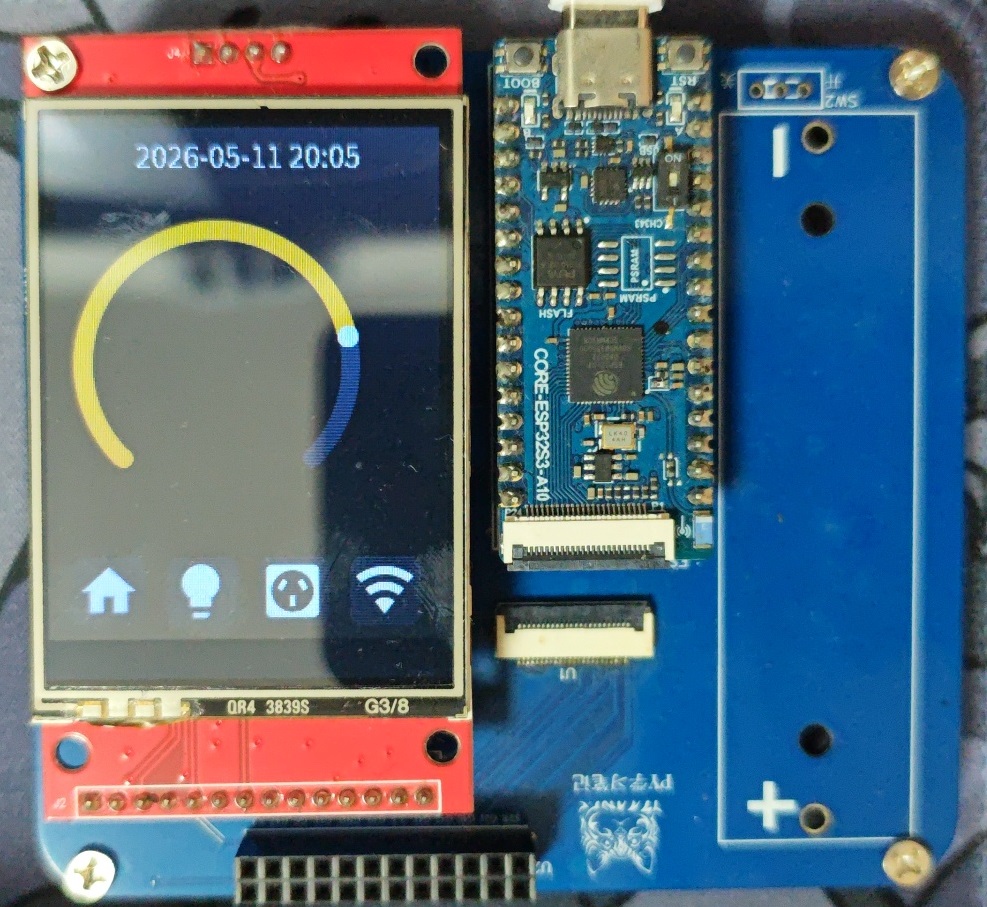

- 第2页为灯光控制页，因无可控灯光设备，改为控制触摸屏背光；

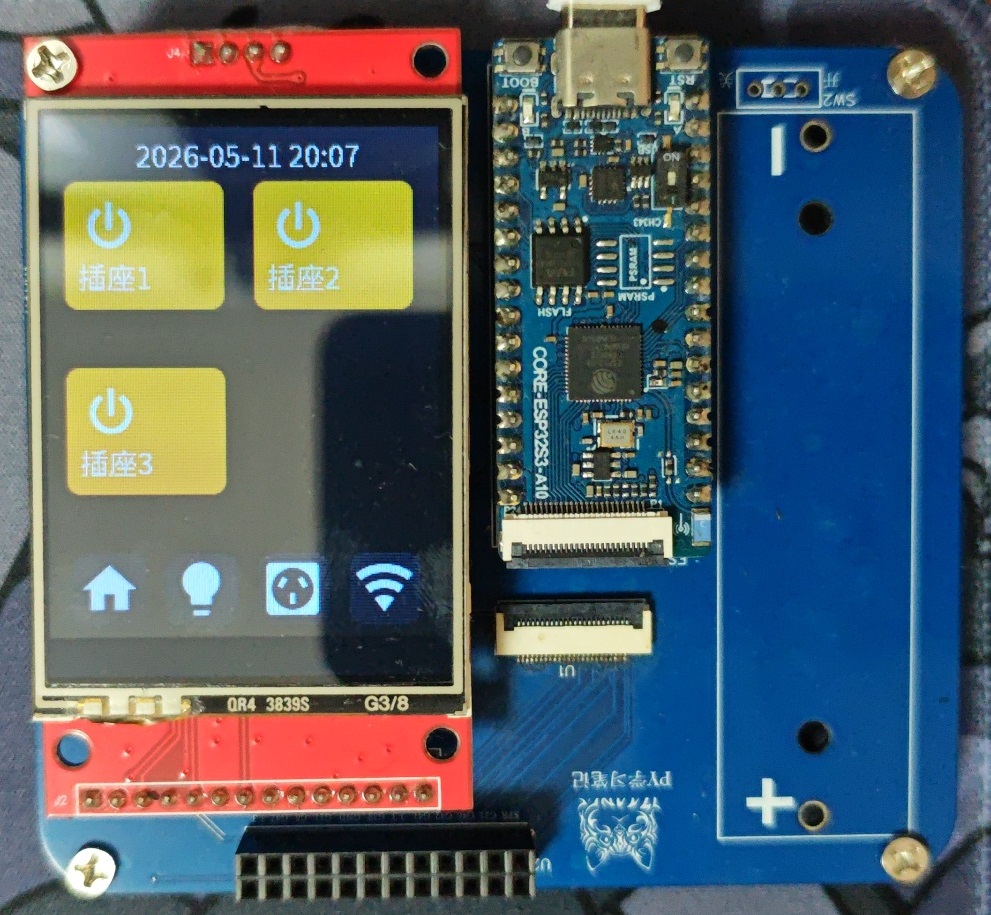

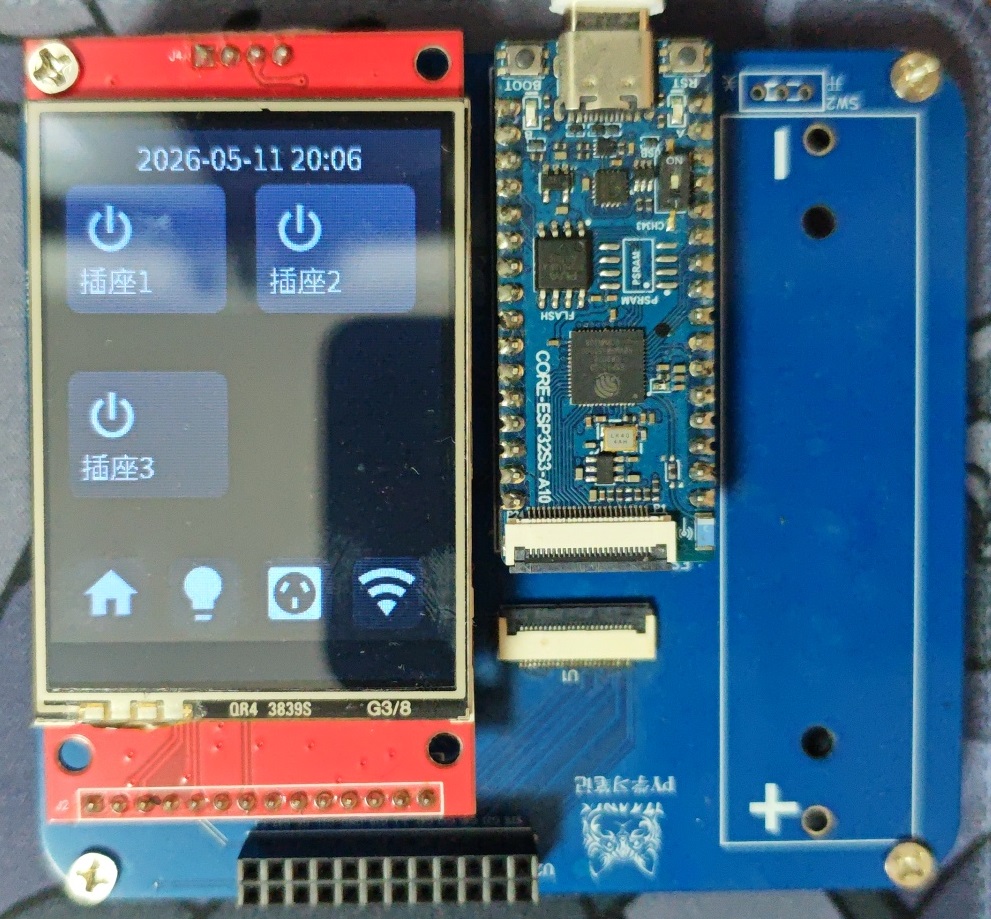

- 第3页为插座控制页，展示接入 Home Assistant 中的三个小米智能插座；

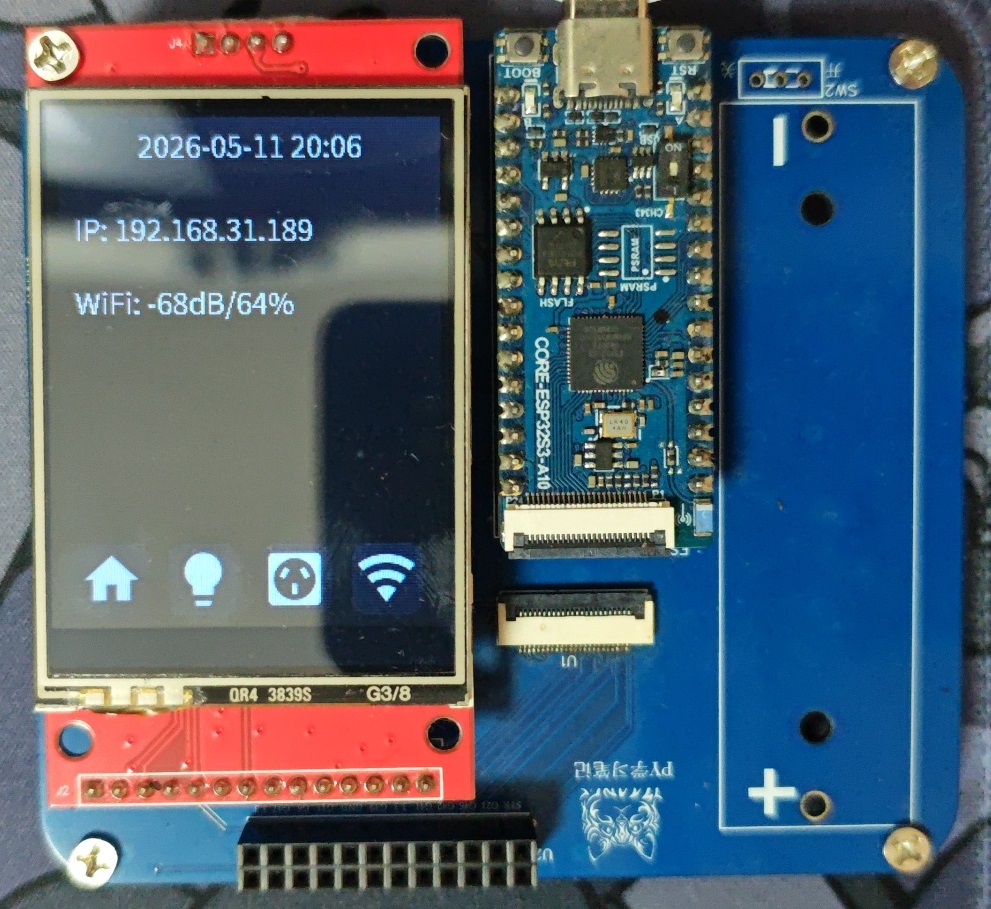

- 第4页为WIFI信息页，展示本机 WIFI 信息，包括 IP 地址、WIFI 信号强度等。
LVGL配置代码如下：
lvgl:
displays:
- tft_display
touchscreens:
- touchscreen_id: tft_touch
buffer_size: 100%
# =====顶层页面=====
top_layer:
widgets:
# 显示时间（顶部居中）
- label:
text: "----/--/-- --:--"
id: display_time
styles: roboto15_style
align: top_mid
x: 0
y: 4
text_align: center
text_color: 0xFFFFFF
# 底部导航按键
- obj:
align: bottom_mid
width: 100%
height: 55
bg_color: Black
bg_opa: cover
pad_all: 4
border_width: 0
layout:
type: flex
flex_flow: row
flex_align_main: space_evenly
flex_align_cross: center
widgets:
- button:
height: 45px
width: 45px
radius: $radius
styles: control
widgets:
- label:
text_font: $icon_font
align: center
text: $homeicon
on_click:
- lvgl.page.show: main_page
- button:
height: 45px
width: 45px
radius: $radius
styles: control
widgets:
- label:
text_font: $icon_font
align: center
text: $lightbulb
on_click:
- lvgl.page.show: light_page
- button:
height: 45px
width: 45px
radius: $radius
styles: control
widgets:
- label:
text_font: $icon_font
align: center
text: $socket
on_click:
- lvgl.page.show: socket_page
- button:
height: 45px
width: 45px
radius: $radius
styles: control
widgets:
- label:
text_font: $icon_font
align: center
text: $wifi
on_click:
- lvgl.page.show: network_page
pages:
- id: main_page
layout:
type: flex
flex_flow: column
flex_align_main: start # 主轴：从顶部开始排列
flex_align_cross: stretch # 交叉轴：子元素宽度拉伸填满
flex_align_track: start
scrollbar_mode: "off"
width: 100%
bg_color: Black
bg_opa: cover
pad_top: 36
pad_bottom: 60
pad_left: 10
pad_right: 5
widgets:
# 中部信息区 - 纯文字，无容器无底色
- label:
id: outdoor_info
width: 100%
text: "室外：温度--℃/湿度--%"
text_color: 0xFFFFFF
text_font: cn_font
text_align: left
pad_top: 20
pad_bottom: 5
- label:
id: air_info
width: 100%
text: " 气压--hPa"
text_color: 0xFFFFFF
text_font: cn_font
text_align: left
pad_top: 5
pad_bottom: 5
- label:
id: weather_alert_text
width: 100%
text: "预警：加载中..."
text_color: 0xFF8C00
text_font: cn_font
text_align: left
long_mode: wrap
pad_top: 5
pad_bottom: 5
- label:
id: indoor_info
width: 100%
text: "室内：温度--℃/湿度--%"
text_color: 0xFFFFFF
text_font: cn_font
text_align: left
pad_top: 5
pad_bottom: 10
# ===== 灯光页（屏幕亮度控制）=====
- id: light_page
layout:
type: flex
flex_flow: column
flex_align_main: center
flex_align_cross: center
scrollbar_mode: "off"
width: 100%
bg_color: Black
bg_opa: cover
pad_top: 36
pad_bottom: 60
pad_left: 10
pad_right: 10
widgets:
- arc:
id: brightness_arc
width: 180
height: 180
min_value: 0
max_value: 100
value: 80
start_angle: 135
end_angle: 45
arc_color: 0x333333 # 背景圆弧颜色
arc_width: 12 # 圆弧宽度
adjustable: true # 允许拖动
indicator:
arc_color: 0xFF8C00 # 进度条颜色（橙色）
arc_width: 12 # 进度条宽度
knob:
bg_color: 0xFFFFFF # 旋钮背景色（白色）
radius: 10 # 旋钮圆角（圆形）
pad_all: 0 # 无内边距
on_value:
then:
- light.turn_on:
id: backlight
brightness: !lambda |-
return x / 100.0;
# 插座页面
- id: socket_page
layout:
type: grid
grid_columns: [fr(1), fr(1)]
grid_rows: [fr(1), fr(1)]
scrollbar_mode: "off"
scroll_dir: "hor"
width: 100%
bg_color: Black
bg_opa: cover
pad_top: 34
pad_bottom: 60
pad_left: 5
pad_right: 5
widgets:
# 按钮：插座1
- button:
height: $button_height_single
width: $button_width
checkable: true
id: chuangmi_socket1_button
styles: control
grid_cell_column_pos: 0
grid_cell_row_pos: 0
widgets:
- label:
text_font: $icon_font
align: top_left
id: chuangmi_socket1_icon
text: $power
- label:
align: bottom_left
id: chuangmi_socket1_label
text: "插座1"
text_font: cn_font
on_click:
- homeassistant.action:
service: switch.toggle
data:
entity_id: switch.chuangmi_cn_125697630_m3_on_p_2_1
# 按钮：插座2
- button:
height: $button_height_single
width: $button_width
checkable: true
id: chuangmi_socket2_button
styles: control
grid_cell_column_pos: 1
grid_cell_row_pos: 0
widgets:
- label:
text_font: $icon_font
align: top_left
id: chuangmi_socket2_icon
text: $power
- label:
align: bottom_left
id: chuangmi_socket2_label
text: "插座2"
text_font: cn_font
on_click:
- homeassistant.action:
service: switch.toggle
data:
entity_id: switch.chuangmi_cn_125796823_m3_on_p_2_1
# 按钮：插座3
- button:
height: $button_height_single
width: $button_width
checkable: true
id: chuangmi_socket3_button
styles: control
grid_cell_column_pos: 0
grid_cell_row_pos: 1
widgets:
- label:
text_font: $icon_font
align: top_left
id: chuangmi_socket3_icon
text: $power
- label:
align: bottom_left
id: chuangmi_socket3_label
text: "插座3"
text_font: cn_font
on_click:
- homeassistant.action:
service: switch.toggle
data:
entity_id: switch.chuangmi_cn_125520813_m3_on_p_2_1
# ===== 网络页 =====
- id: network_page
layout:
type: flex
flex_flow: column
flex_align_main: start
flex_align_cross: stretch
flex_align_track: start
scrollbar_mode: "off"
width: 100%
bg_color: Black
bg_opa: cover
pad_top: 36
pad_bottom: 60
pad_left: 10
pad_right: 5
widgets:
- label:
id: network_ip
width: 100%
text: "IP: 获取中..."
text_color: 0xFFFFFF
text_font: cn_font
text_align: left
pad_top: 20
pad_bottom: 6
- label:
id: network_wifi
width: 100%
text: "WiFi: --dB/--%"
text_color: 0xFFFFFF
text_font: cn_font
text_align: left
pad_top: 6
pad_bottom: 20
4.在线编译固件
受国内网络环境影响，本地编译固件易出现依赖包下载失败的问题，因此采用 GitHub Actions workflows进行云端编译。
本地 ESPHome 配置完成后，通过 Git Bash 将修改后的代码推送到个人 GitHub 仓库：
git status
git add .
git commit -m "esp32s3-cyd2.4"
git push

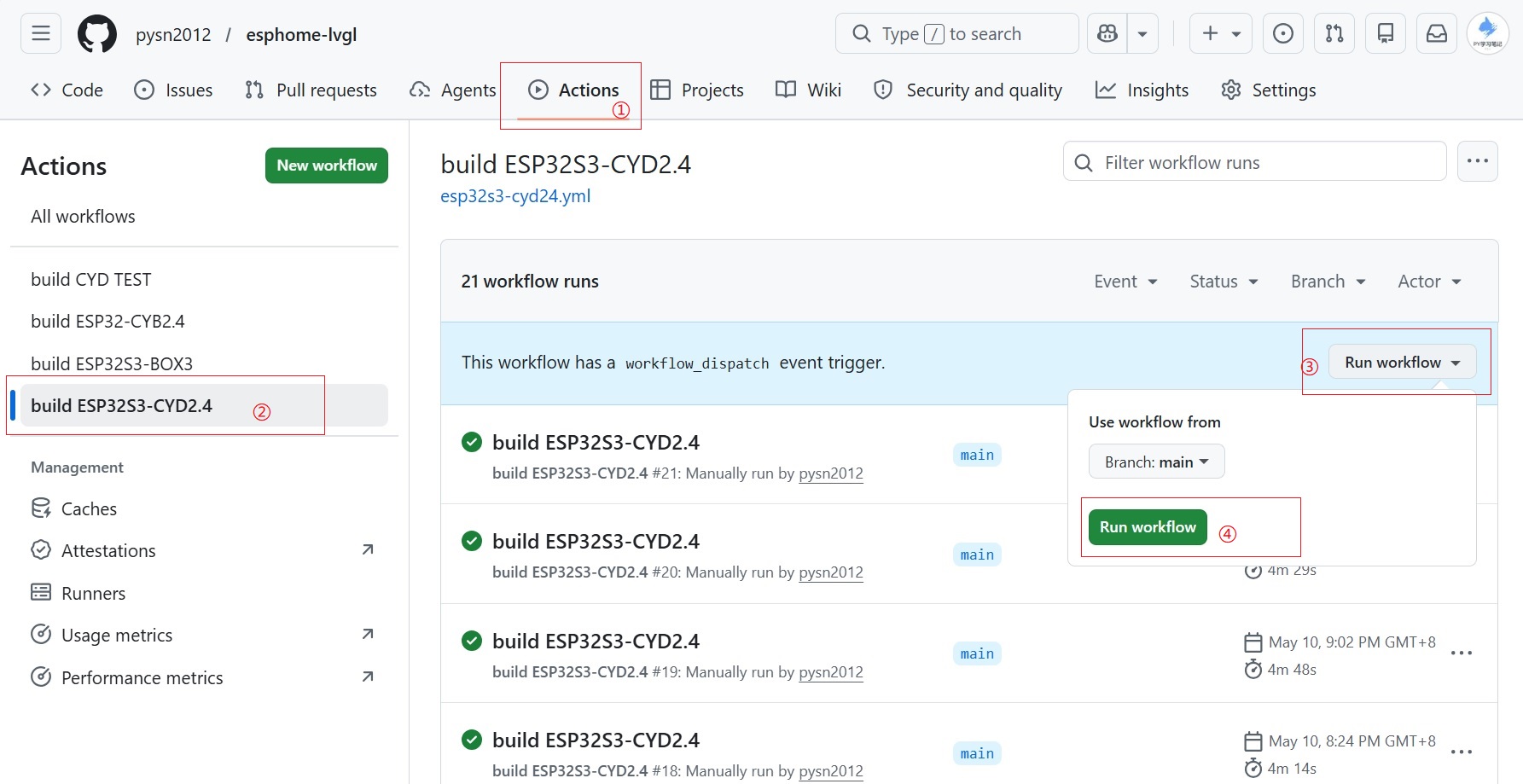

回到个人 GitHub 仓库，①点击GitHub Actions，②左侧选择工作流（build ESP32S3-CYD2.4），③右侧点击Run workflow → Run workflow，手动触发工作流：

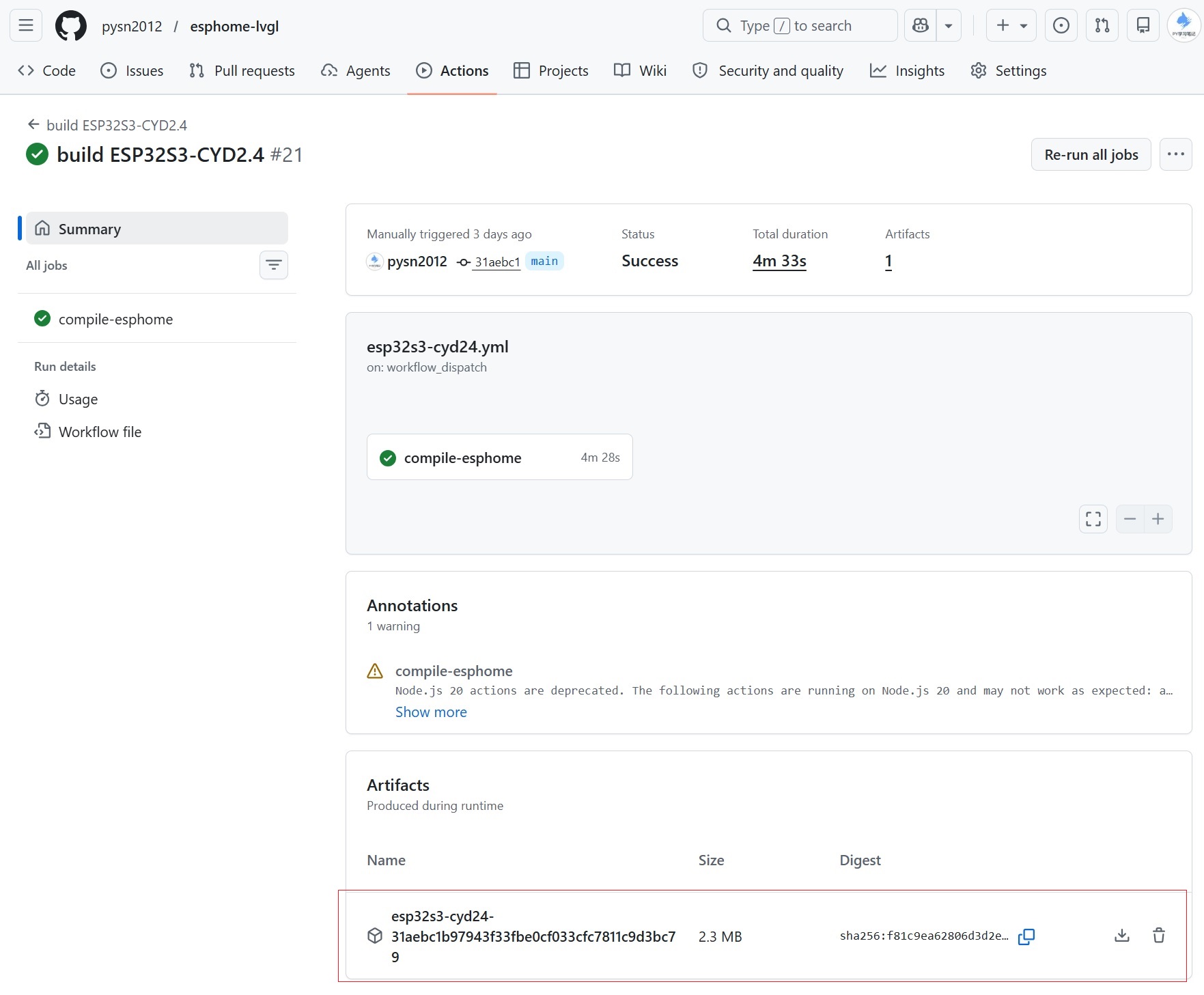

工作流跑完后状态显示 ✅，④点击该条记录，⑤在底部 Artifacts下载编译好的固件：
5.烧录固件

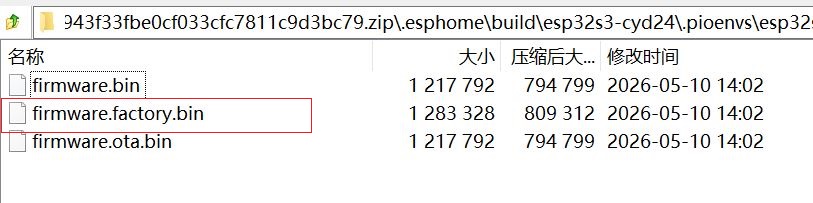

下载的固件包包含 3 个文件，其中firmware.factory.bin为完整可烧录固件。
推荐使用 ESPHome 在线工具烧录，操作简单、无需安装软件，也可使用乐鑫官方 Flash Download Tool，以下为 ESPHome 在线工具烧录步骤：
- 访问 ESPHome 在线工具：https://web.esphome.io/
- 将ESP32S3 开发板通过 USB 数据线连接至电脑，进入下载模式：按住 BOOT 键和 RST 键，先释放 RST 键，再释放BOOT 键
- 点击页面CONNECT按钮，在弹出的设备列表中选择ESP32S3对应的串口（如 COM12，可通过设备管理器查看）
- 连接成功后，点击页面中的INSTALL按钮，在弹出的固件选择窗口中，选择Custom firmware，上传之前编译好的固件
- 点击右下角的INSTALL开始烧录，工具会自动擦除原有固件、写入新固件
- 烧录完成后，按开发板上的RST 键重启设备
6.接入 Home Assistant

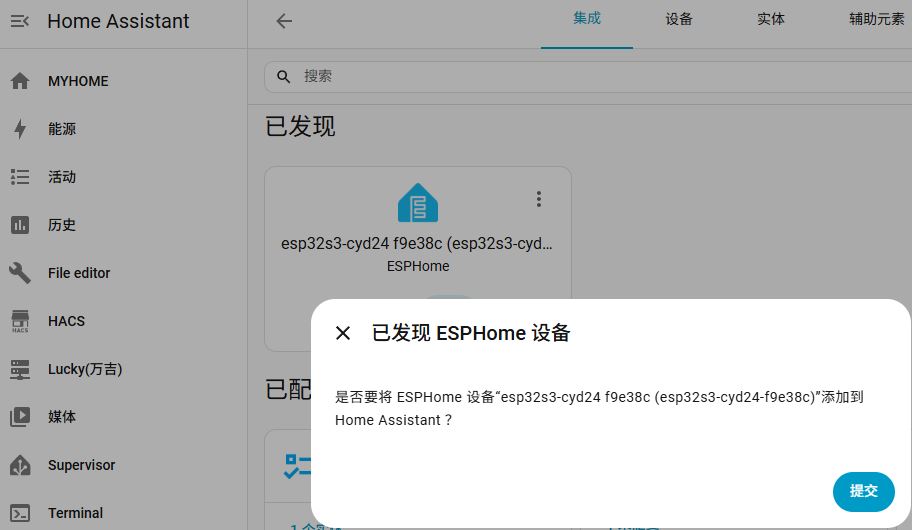

设备重启并连网后，Home Assistant 设备页面会自动识别新增的 ESPHome 设备，点击添加即可完成设备接入。

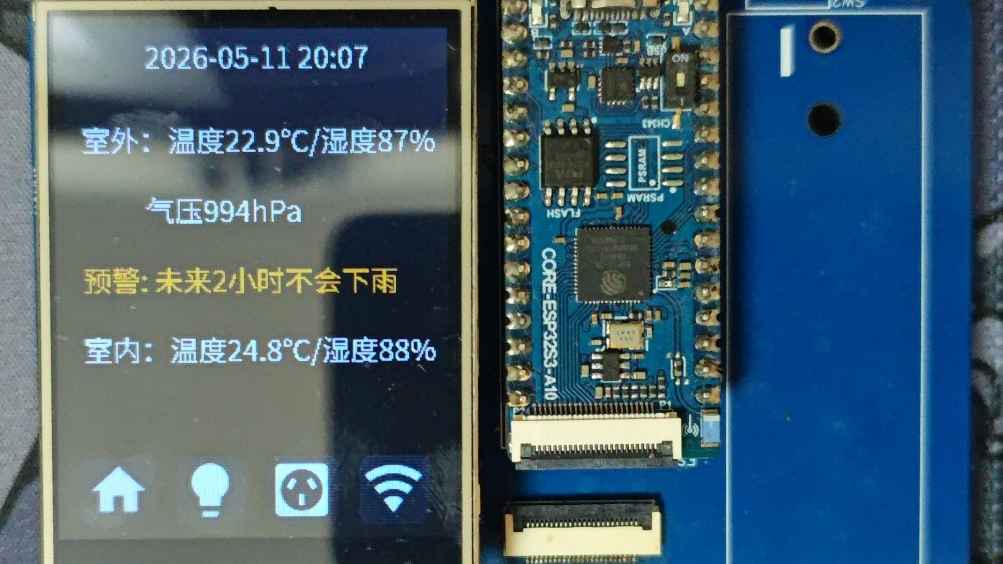

六、功能展示及说明
经过多次界面调试与参数优化，成功解决分页导航、页面布局、图标显示异常等问题，最终得到一个比较满意的显示效果，整体简洁、清晰，符合预期。
主页：传感器信息页面，顶部显示日期、时间，中间展示室外、室内环境信息及天气预警。
第2页：灯光控制页面，可通过滑动圆弧滑块调节屏幕背光亮度。（由于我房间没有可控制的灯光，改为控制屏幕背光）
第3页：插座控制页面，支持点击控制三个小米智能插座的通断。
插座开启状态（按下按键）：
第4页：WIFI信息页面，展示设备的IP地址、WIFI信号强度。
七、遇到的难题和解决方法
难题1. 受电阻式触摸屏硬件限制，触控灵敏度偏低，经常出现点击无反应，需要多次点击才能触发操作的情况（详见视频）。
解决方法：需要学习电阻屏操作，采用轻点、稍作停留的按压方式，在现有硬件条件下尽量提升使用体验。
难题 2. 项目原本计划实现左右滑动切换页面的功能，可能受电阻式触摸屏限制，暂时无法实现。
解决方法：放弃滑动切换方案，改用屏幕底部固定图标导航栏，通过点击对应图标直接跳转页面。
八、心得体会
通过本项目的开发与实践，我对智能家居中控的开发有了深入的了解，为后续智能家居 DIY 项目打下了坚实基础。开发过程中遇到了触摸屏校准、触控响应等多项技术难题，通过不断排查问题、测试优化，提升了硬件调试与问题解决能力，同时也清晰认识到电阻式触摸屏与电容触摸屏在使用体验上的差距。
青青草原
bigzhu
Y_HT
