基于树莓派 5 与 ESP32 的本地大模型语音智能家居系统项目总结报告

一、项目介绍和创意介绍

本项目是一款融合边缘计算、物联网（IoT）、本地语音识别以及轻量化大语言模型的智能家居语音交互系统。项目以树莓派 5作为本地智能中枢，结合ESP32设备控制节点，通过 MQTT 协议实现设备控制和环境数据查询，在低成本硬件平台上实现了较自然的本地化智能家居控制。

系统的核心亮点在于“端-边-设备”的协同设计：

• 在语音端：通过 USB 麦克风采集语音，采用 Silero VAD 进行语音活动检测，实现自动判断说话开始和结束；再结合 SenseVoiceSmall int8 模型完成本地语音识别，避免每次固定录音，提高了语音交互的自然性。
• 在边缘端：树莓派 5 本地运行 Qwen3-0.6B 轻量化大语言模型，并通过 llama.cpp 提供推理服务。系统优先使用规则匹配处理开灯、关灯、调亮、查询温湿度等高频指令；对于复杂表达，则调用本地大模型进行语义理解，提高了系统对自然语言的适应能力。
• 在设备端：ESP32 负责连接温湿度传感器、MQ135 空气质量传感器、灯光模块和窗帘控制模块，并将设备状态通过 MQTT 上报给树莓派。如温度、湿度、空气质量、灯光亮度和窗帘状态等数据都可以被系统实时缓存并用于语音播报。
• 在交互与结构上：系统采用 Python 常驻 ASR 服务、C++ 主控程序、MQTT 通信模块和启动脚本分层设计。ASR 服务通过 FIFO 与 C++ 程序通信，TTS 播放时会暂停语音监听，避免系统播报被再次识别。启动脚本会等待 ASR 和 LLM 服务就绪后再启动主程序，提高了整体运行稳定性。

二、使用到的硬件介绍

1. 主控设备：树莓派 5
处理器：Broadcom BCM2712，四核 Arm Cortex-A76，主频最高 2.4GHz
内存：4GB，可满足本地服务运行、语音识别和轻量化模型推理需求
存储：MicroSD 卡或 NVMe SSD，用于存放系统、程序、模型文件和日志数据
系统：Ubuntu 22.04，作为本项目的边缘计算平台
特点：算力较强、接口丰富、体积小，适合作为本地智能家居中枢

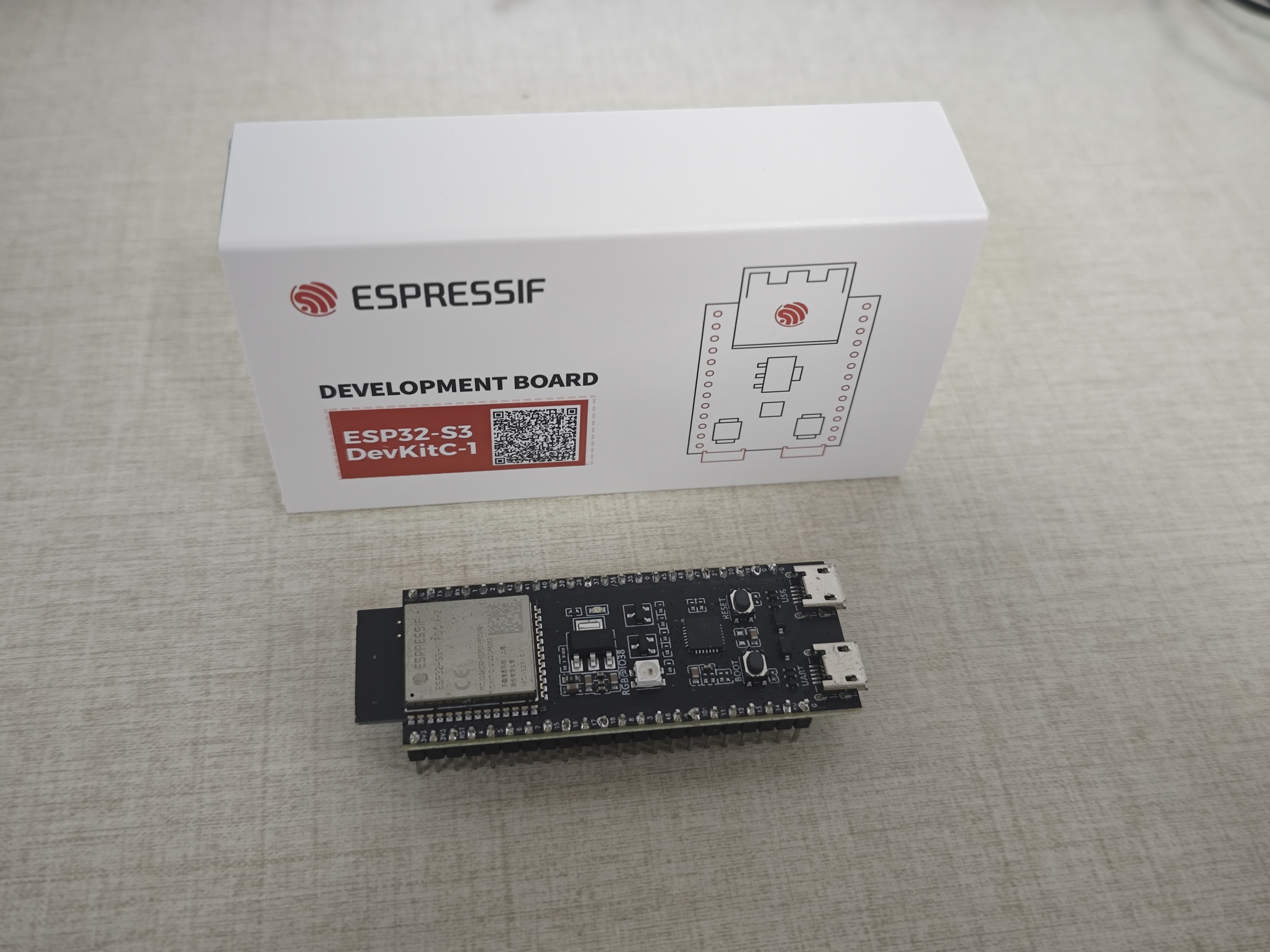

2. 设备控制节点：ESP32-S3-DEVKITC-1-N32R16V
处理器： Xtensa® LX7 双核处理器，主频最高可达 240MHz
内存：片上 SRAM，带有外部 PSRAM
无线：支持 2.4GHz Wi-Fi 和 Bluetooth / BLE
接口：GPIO、ADC、PWM、UART、I2C、SPI 等
特点：功耗低、成本低、无线通信能力强，适合作为传感器采集和设备控制节点

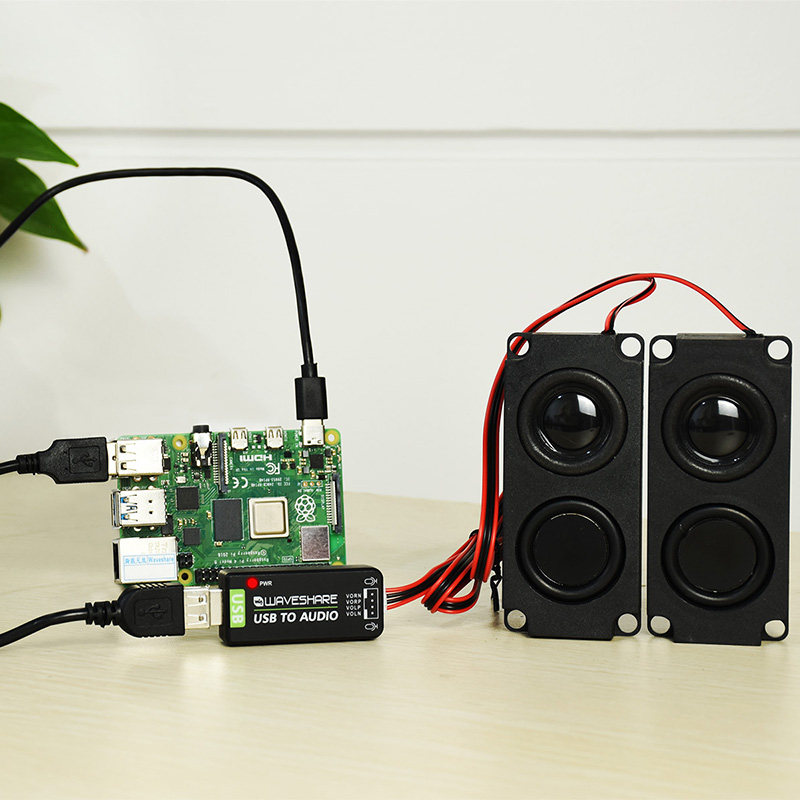

3. 语音输出设备：扬声器 / USB 声卡
接口：USB 或音频输出接口
功能：用于播放系统语音回复
输出形式：可连接小型扬声器、有源音箱或 USB 声卡
特点：结构简单，便于实现语音反馈

4. 温湿度传感器：DHT11
检测对象：室内温度和相对湿度
输出形式：数字信号输出
接口方式：通过 GPIO 单总线接入 ESP32
供电电压：3.3V
特点：体积小、功耗低、数据直观，适合室内环境监测

5. 空气质量传感器：MQ135
检测对象：空气质量、烟雾、异味及部分有害气体浓度变化
输出形式：模拟电压输出
接口方式：通过 ESP32 ADC 引脚读取
供电电压：常见模块多为 5V 供电，输出电压需注意是否适配 ESP32 ADC 输入范围
特点：成本较低、接线简单，可用于室内空气质量趋势检测

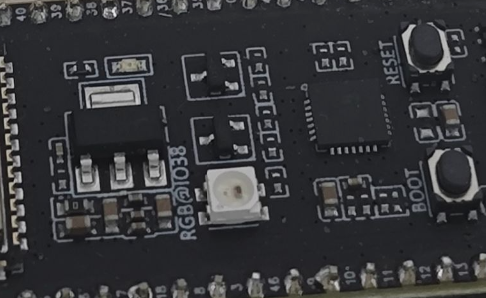

6. 灯光控制模块：ESP32板载RGB灯
控制对象：RGB 灯模拟家居灯光模块
控制方式：可通过 GPIO、PWM、MOS 管或继电器模块实现
供电方式：根据灯光模块类型选择 3.3V、5V 或外部电源
特点：便于演示开关和亮度变化效果，是智能家居控制中最直观的执行模块

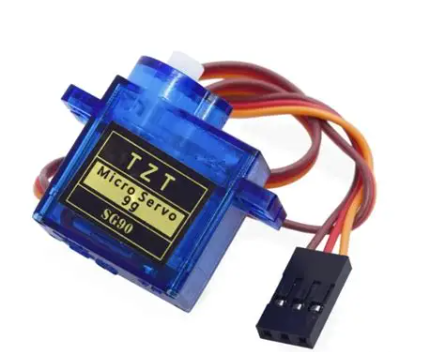

7. 窗帘控制模块：舵机
执行器类型：舵机、电机或步进电机均可实现
控制方式：舵机可使用 PWM 控制，直流电机可配合电机驱动模块
供电要求：电机类负载建议使用独立电源，避免影响 ESP32 稳定运行
特点：能够模拟智能窗帘开合动作，适合展示家居自动化控制效果

三、方案框图和项目设计思路介绍

1. 语音交互与智能决策在树莓派5上运行，采用本地语音识别(Silero VAD+ SenseVoiceSmall) 将用户语音转换为文本，通过唤醒词判断和规则匹配快速响应高频指令;对于复杂或不确定的指令，调用本地大语言模型(Qwen3-0.6B)进行语义理解，生成结构化控制命令或自然语言回复。C++主程序负责整体调度、命令解析、MQTT通信和TTS语音播报。
2. 设备控制与数据采集由ESP32负责，连接各类传感器和执行器，周期性采集温湿度、空气质量等环境数据并上报至MQTT Broker，同时接收来自树莓派的控制指令驱动灯光、窗帘等设备动作，实现智能家居的双向通信与闭环控制。

四、原理图和 PCB 介绍

本项目根据智能家居控制节点的功能需求，设计了一块用于 ESP32 扩展连接的智能家居控制板。该电路板主要起到接口扩展、模块连接和线路整理的作用，方便将温湿度传感器、空气质量传感器、OLED 显示屏、舵机、触摸按键等外设统一连接到主控板上，提高系统整体的稳定性和可维护性。

1. 原理图介绍

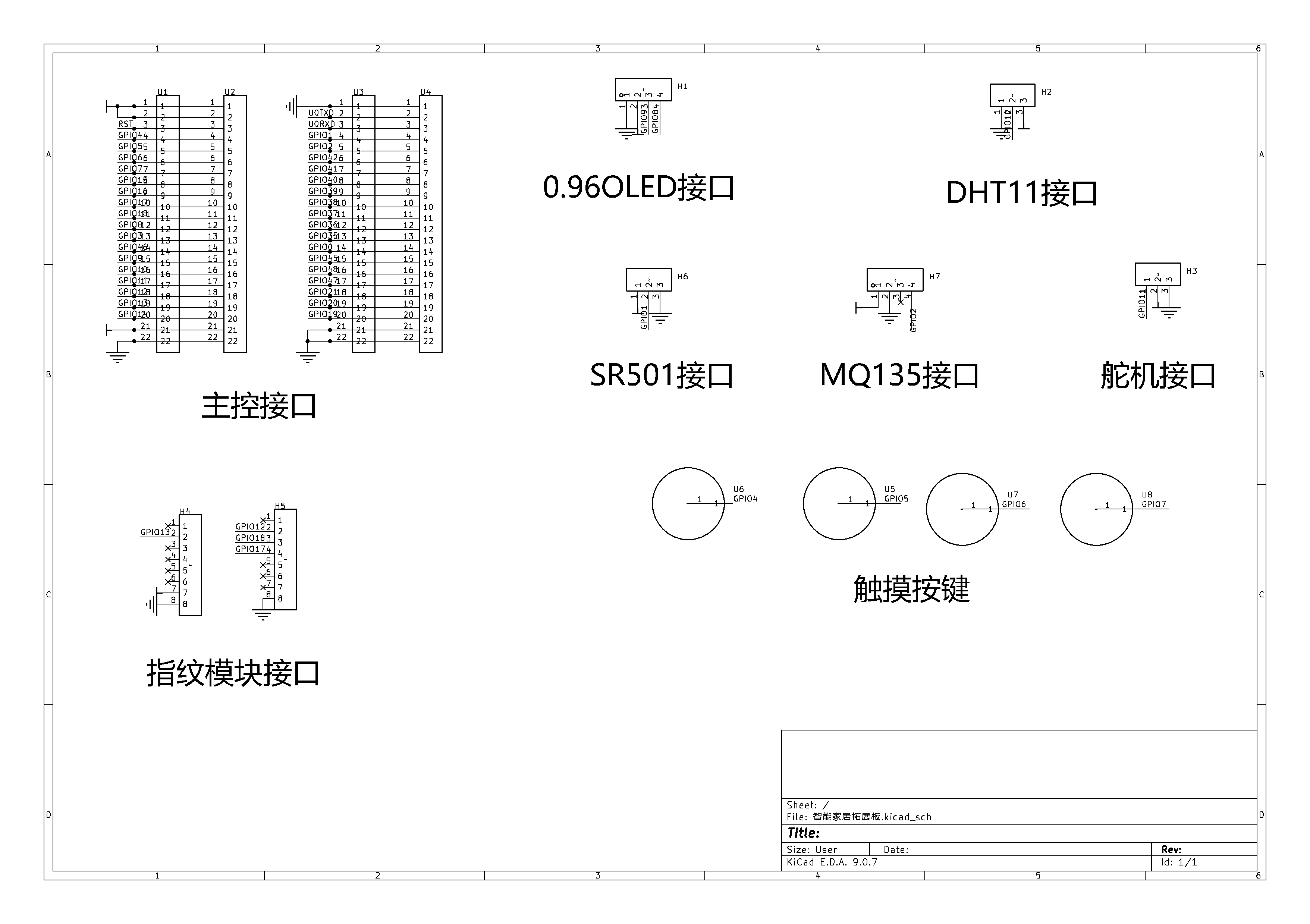

从原理图可以看出，整体电路采用模块化接口设计，主要包括主控接口、OLED 接口、DHT11 接口、MQ135 接口、SR501 接口、舵机接口、指纹模块接口和触摸按键接口等部分。各个模块通过排针形式引出，便于后期接线、调试和更换传感器模块。

主控接口位于原理图左侧，用于连接 ESP32 主控板。接口将多个 GPIO 引脚、电源和 GND 引出，方便与各个外设模块相连。通过这种方式，ESP32 可以统一管理传感器采集、显示输出和执行器控制。

OLED 接口用于连接 0.96 英寸 OLED 显示屏。OLED 一般采用 I2C 通信方式，占用较少 IO 引脚，适合显示系统状态、温湿度、空气质量、联网状态等信息。通过显示屏，用户可以在不依赖串口终端的情况下查看设备运行状态。

DHT11 接口用于连接温湿度传感器。DHT11 可以采集室内温度和湿度数据，并通过单总线形式与 ESP32 通信。该模块对应本项目中的环境监测功能，采集到的数据可以通过 MQTT 上报到树莓派端，用于语音查询和状态显示。

MQ135 接口用于连接空气质量传感器。MQ135 传感器输出模拟电压信号，ESP32 通过 ADC 引脚读取其原始值，并根据设定阈值判断空气质量等级。该接口为系统提供空气质量检测能力，可用于判断室内是否存在异味、烟雾或空气污染变化。

舵机接口用于连接窗帘控制舵机。ESP32 可以通过 PWM 信号控制舵机角度，从而模拟窗帘开合动作。该接口对应项目中的智能窗帘控制功能，可实现打开、关闭或调节窗帘位置。

触摸按键接口连接多个触摸按键，图中分别使用 GPIO4、GPIO5、GPIO6、GPIO7 等引脚。触摸按键可以作为本地手动控制输入，例如手动开关灯、切换模式、控制窗帘或触发查询显示等。它与语音控制形成互补，在语音不便使用时仍可进行本地操作。

预留接口：

指纹模块接口预留给指纹识别模块使用。该接口一般包含电源、GND 以及串口通信引脚，可用于后续扩展门禁识别、身份认证或安全控制功能。

SR501 接口用于连接人体红外感应模块。SR501 可以检测人体活动，后续可扩展为自动开灯、人体存在检测、安防提醒等智能家居联动功能。虽然当前系统主要以语音控制为主，但该接口为后续自动化场景提供了扩展空间。

2. PCB介绍

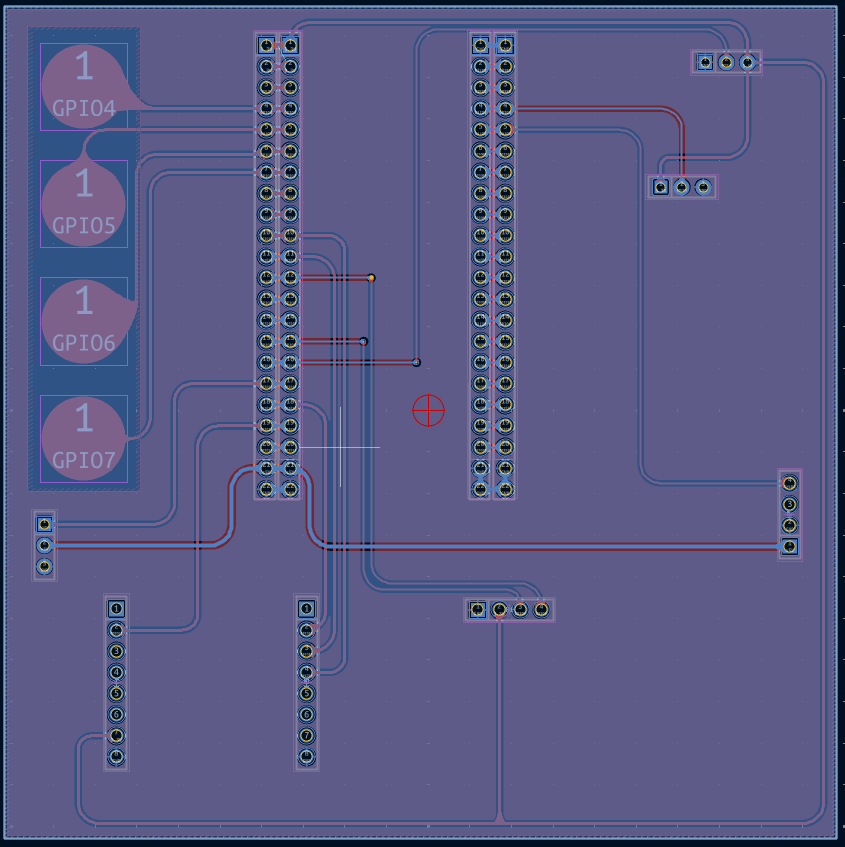

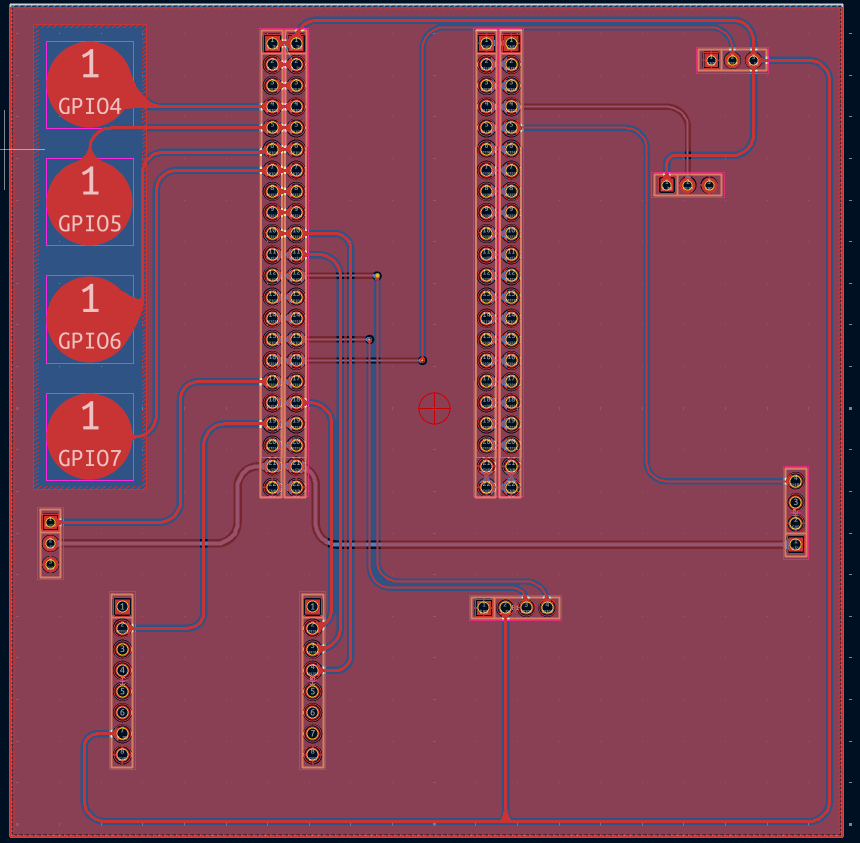

PCB 设计与原理图保持一致，采用模块化布局方式。板上左侧主要布置主控排针和触摸按键区域，中间和右侧布置传感器、显示屏和执行器接口。整体走线较为清晰，接口分区明显，便于实际焊接和接线。

左侧区域预留了多个圆形触摸按键，对应 GPIO4、GPIO5、GPIO6、GPIO7。触摸按键面积较大，方便用户直接触摸操作，也便于在实际外壳中开孔或标识功能。主控排针位于板中央偏左，便于从 ESP32 引出信号并分配到各个外设接口。

五、软件流程图和关键代码介绍

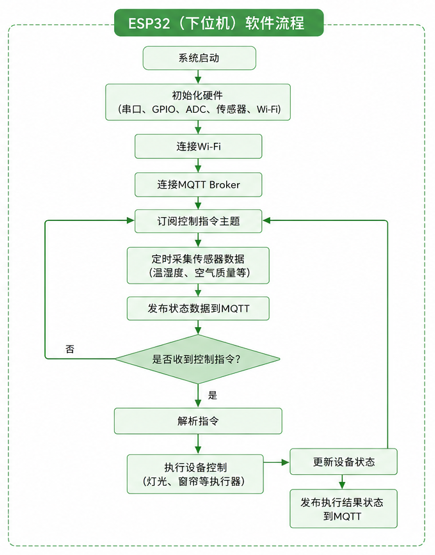

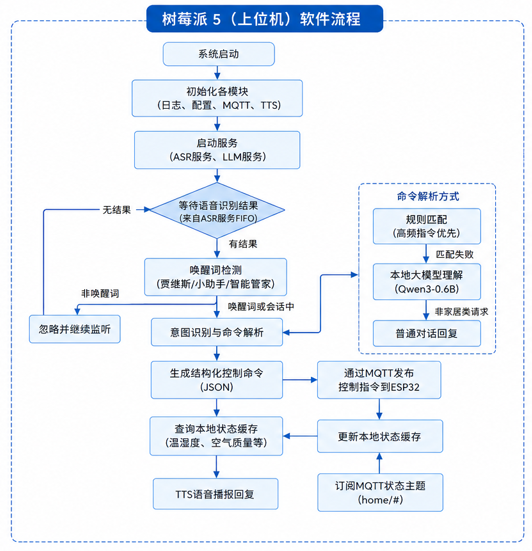

系统软件由树莓派5（上位机）和ESP32（下位机）两部分组成，二者通过MQTT进行通信。

树莓派负责语音交互、语义理解、命令解析和语音播报。ESP32负责传感器数据采集和设备执行控制。

关键代码说明

Python 常驻语音识别服务

语音识别部分采用 Python 实现常驻 ASR 服务，主要完成“麦克风输入 → VAD 语音检测 → SenseVoice 识别 → FIFO 输出文本”的流程。程序启动后不会每次识别都重新加载模型，而是一次性加载 SenseVoiceSmall 模型，并通过多线程持续监听麦克风。

recognizer = self.create_recognizer()
log("SenseVoice loaded")

while not self.stop_event.is_set():
    segment = self.audio_queue.get(timeout=0.2)
    stream = recognizer.create_stream()
    stream.accept_waveform(self.args.sample_rate, segment)
    recognizer.decode_stream(stream)
    text = stream.result.text.strip()

    if text:
        self.text_queue.put(text)

这段代码的作用是从音频队列中取出 VAD 截取好的语音片段，送入 SenseVoice 模型进行识别，并将识别出的文本放入文本队列。通过这种方式，系统可以连续处理用户语音，减少模型反复启动带来的延迟。

为了避免系统播放语音回复时被麦克风再次识别，程序还设计了控制 FIFO。C++ 主程序在 TTS 播放前发送 pause，播放完成后发送 resume，Python 端收到后暂停或恢复 VAD 监听。

if typ == "pause":
    self.pause_event.set()
    clear_queue(self.audio_queue)
elif typ == "resume":
    clear_queue(self.audio_queue)
    self.pause_event.clear()

2. C++ 主程序语音交互流程

C++ 主程序是系统的核心调度模块，负责接收 ASR 识别结果、判断唤醒词、解析用户意图、下发 MQTT 控制命令并进行语音播报。

主循环核心流程如下：

while (true) {
    std::string raw_input = asr_.WaitText();
    raw_input = Trim(raw_input);

    if (raw_input.empty()) {
        continue;
    }

    std::cout << "识别结果：" << raw_input << std::endl;

    std::string user_command;

    if (awakened) {
        user_command = raw_input;
        awakened = false;
    } else {
        if (!wake_detector_.ExtractCommand(raw_input, user_command)) {
            std::cout << "未检测到唤醒词" << std::endl;
            continue;
        }

        if (user_command.empty()) {
            SpeakSafely("我在，请说指令。");
            awakened = true;
            continue;
        }
    }

    HandleUserCommand(user_command);
}

3. MQTT 通信与状态缓存

树莓派和 ESP32 之间通过 MQTT 通信。C++ 程序一方面负责下发控制指令，另一方面后台订阅 home/#，实时缓存 ESP32 上报的设备状态和传感器数据。

if (topic == "home/temperature/state") {
    values_["sensor.temperature"] = payload;
} else if (topic == "home/humidity/state") {
    values_["sensor.humidity"] = payload;
} else if (topic == "home/air_quality/raw") {
    values_["sensor.air_quality_raw"] = payload;
} else if (topic == "home/air_quality/level") {
    values_["sensor.air_quality_level"] = payload;
}

这样当用户询问温度、湿度或空气质量时，系统不需要等待 ESP32 临时返回，而是直接读取最近一次缓存值并播报。例如用户说“贾维斯，家里温度怎么样”，系统会回复“当前温度是 27 摄氏度”。

4. TTS 安全播报

系统在语音播报时使用 SpeakSafely() 函数。它会先暂停 ASR 监听，再播放 TTS，最后延迟恢复监听。

void SmartHomeAssistant::SpeakSafely(const std::string& text) {
    asr_.Pause();
    speaker_.Speak(text);

    std::this_thread::sleep_for(
        std::chrono::milliseconds(config::ASR_RESUME_DELAY_MS)
    );

    asr_.Resume();
}

该设计可以避免系统播报声音被麦克风再次采集，从而减少误识别和重复触发。

5. ESP32 端关键代码说明

ESP32 作为下位机控制节点，主要负责三类任务：连接 Wi-Fi 和 MQTT Broker、采集传感器数据并上报、接收树莓派下发的控制指令并驱动外设。与树莓派端相比，ESP32 的代码更偏向底层硬件控制和实时状态上报。

ESP32 启动后会初始化 Wi-Fi，并连接到树莓派所在的局域网。连接成功后，ESP32 再连接树莓派上运行的 MQTT Broker。通过这种方式，ESP32 不需要和树莓派使用串口直连，而是通过无线网络完成数据交互。

WiFi.begin(WIFI_SSID, WIFI_PASSWORD);

while (WiFi.status() != WL_CONNECTED) {
    delay(500);
}

mqttClient.setServer(MQTT_HOST, MQTT_PORT);
mqttClient.setCallback(mqttCallback);

ESP32 连接 MQTT 成功后，需要订阅树莓派下发的控制主题，例如灯光开关、灯光亮度和窗帘位置等。

mqttClient.subscribe("home/light/living_room/set");
mqttClient.subscribe("home/light/brightness/set");
mqttClient.subscribe("home/curtain/set");

传感器采集是 ESP32 的另一个核心功能。ESP32 会周期性读取温湿度传感器和 MQ135 空气质量传感器，并将结果通过 MQTT 上报。

void publishSensorData() {
    float temperature = readTemperature();
    float humidity = readHumidity();
    int airRaw = analogRead(MQ135_PIN);
    int airLevel = getAirQualityLevel(airRaw);

    mqttClient.publish("home/temperature/state", String((int)temperature).c_str());
    mqttClient.publish("home/humidity/state", String((int)humidity).c_str());
    mqttClient.publish("home/air_quality/raw", String(airRaw).c_str());
    mqttClient.publish("home/air_quality/level", String(airLevel).c_str());
}

6. 触摸按键本地交互功能说明

ESP32 端还设计了触摸按键作为本地交互方式。触摸按键的作用是让用户在不使用语音、不打开终端或手机页面的情况下，也可以直接查看环境数据或控制部分家居设备。这样可以提高系统的实用性和容错性，当语音识别不方便使用时，仍然可以通过按键完成基本操作。

本项目中触摸按键主要用于三类功能：一是切换 OLED 显示内容，查看温度、湿度和空气质量等环境数据；二是手动控制 LED 灯的开关或亮度状态；三是控制舵机转动，用于模拟窗帘开合动作。ESP32 在主循环中不断检测触摸按键状态，当检测到按键被触发时，根据不同按键编号执行对应功能。

触摸按键检测逻辑如下：

void handleTouchKeys() {
    if (digitalRead(KEY_ENV_PIN) == LOW) {
        showEnvPage();
        delay(200);
    }

    if (digitalRead(KEY_LED_PIN) == LOW) {
        toggleLed();
        delay(200);
    }

    if (digitalRead(KEY_SERVO_PIN) == LOW) {
        toggleCurtain();
        delay(200);
    }
}

六、智能家居手机APP说明

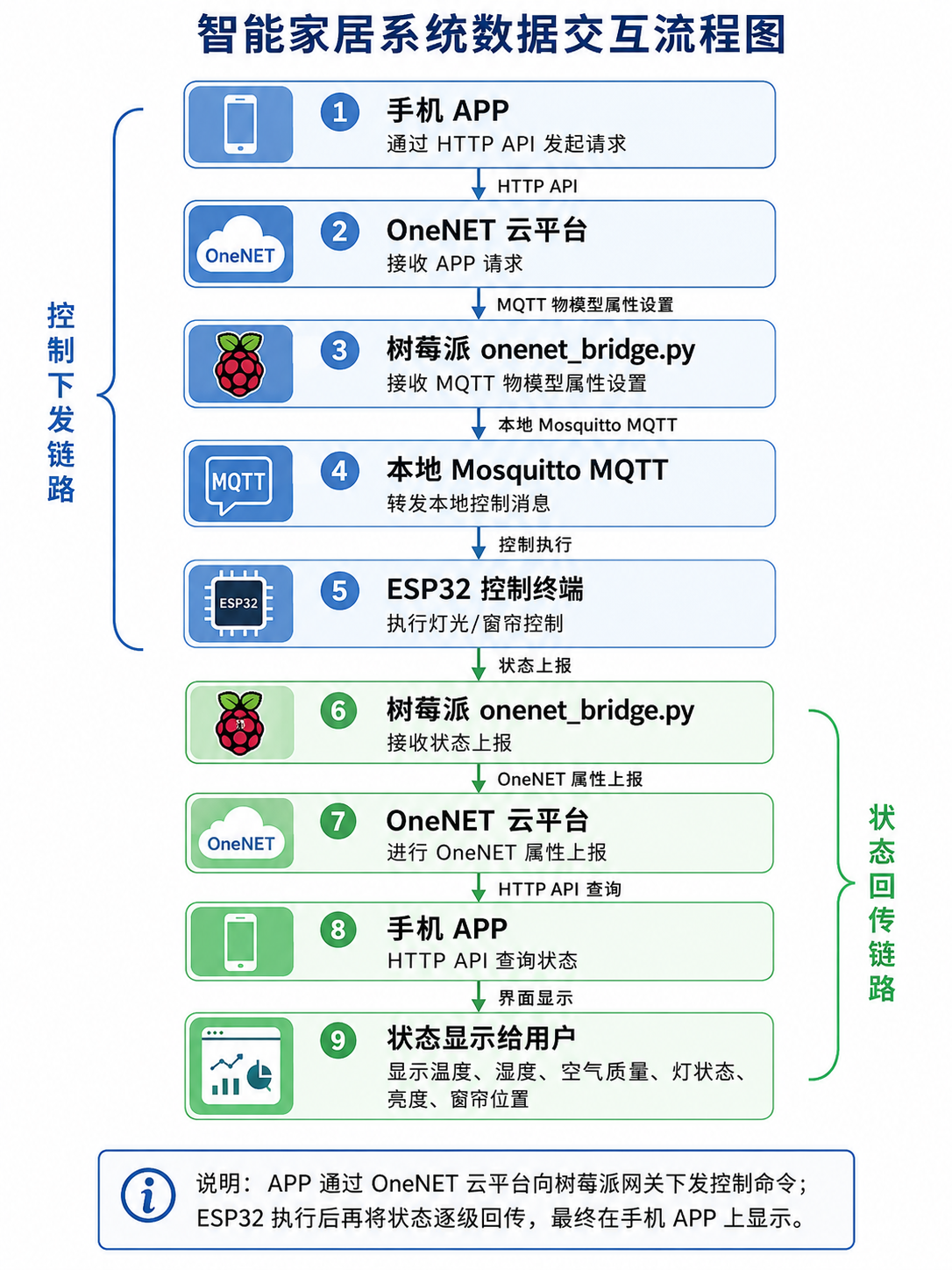

本手机 APP 是智能家居系统的移动端控制软件，主要用于远程查看家庭环境状态和下发设备控制命令。APP 基于 uni-app 框架开发，使用 HBuilderX 进行调试和 Android APK 打包。系统通过 OneNET 云平台实现手机端与树莓派网关之间的远程通信，用户无需处于同一局域网，也可以通过手机查看温湿度、空气质量、灯光状态、窗帘位置，并对灯光和窗帘进行远程控制。

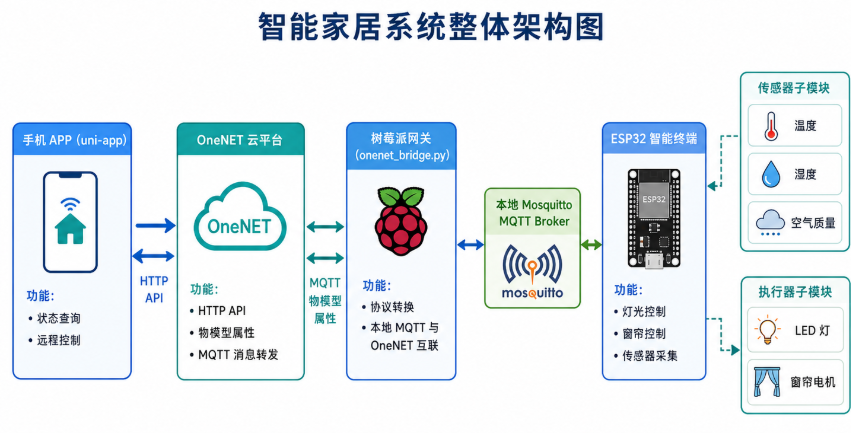

手机APP整体架构

手机APP示意图

七、功能展示图及说明

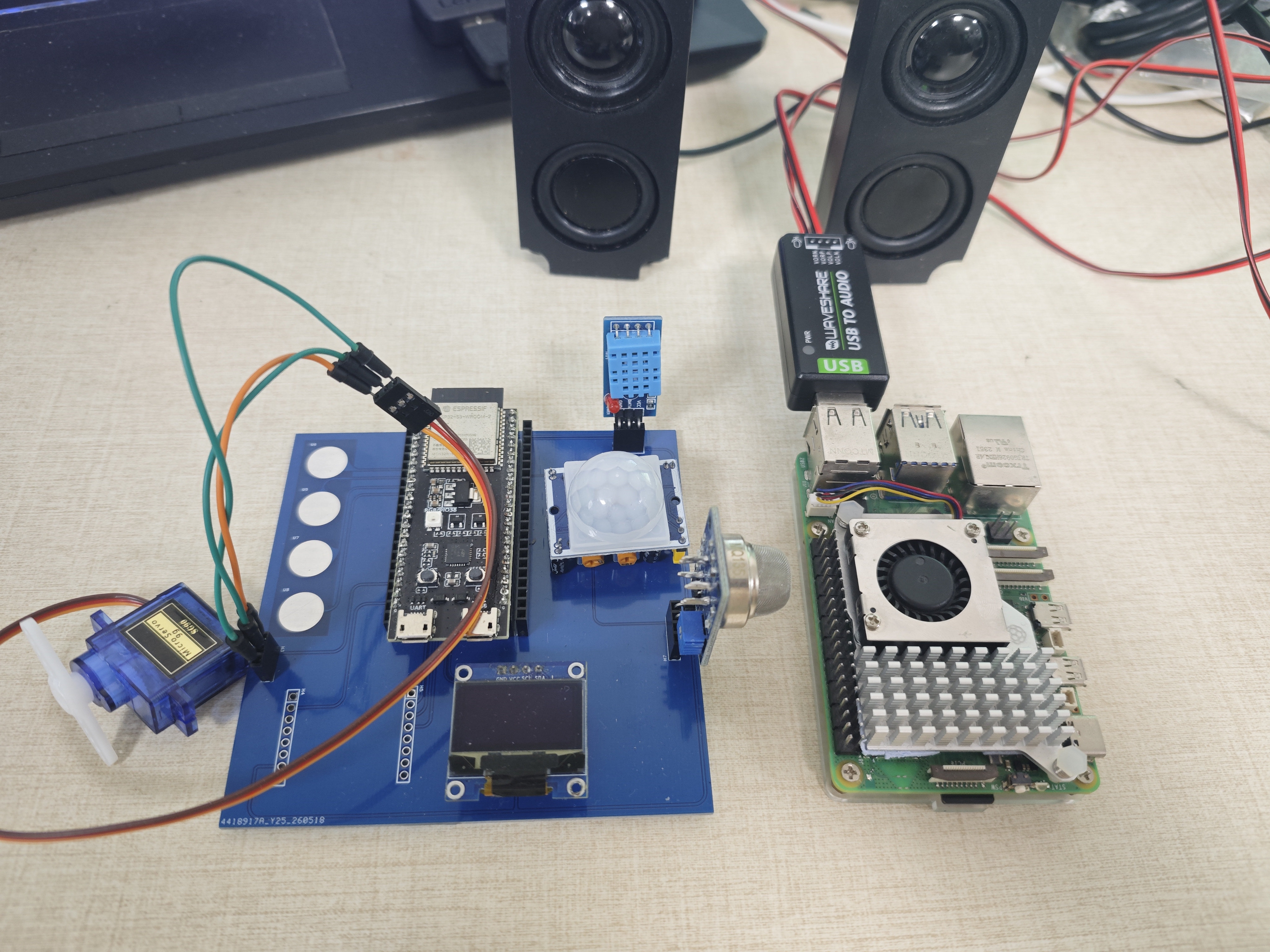

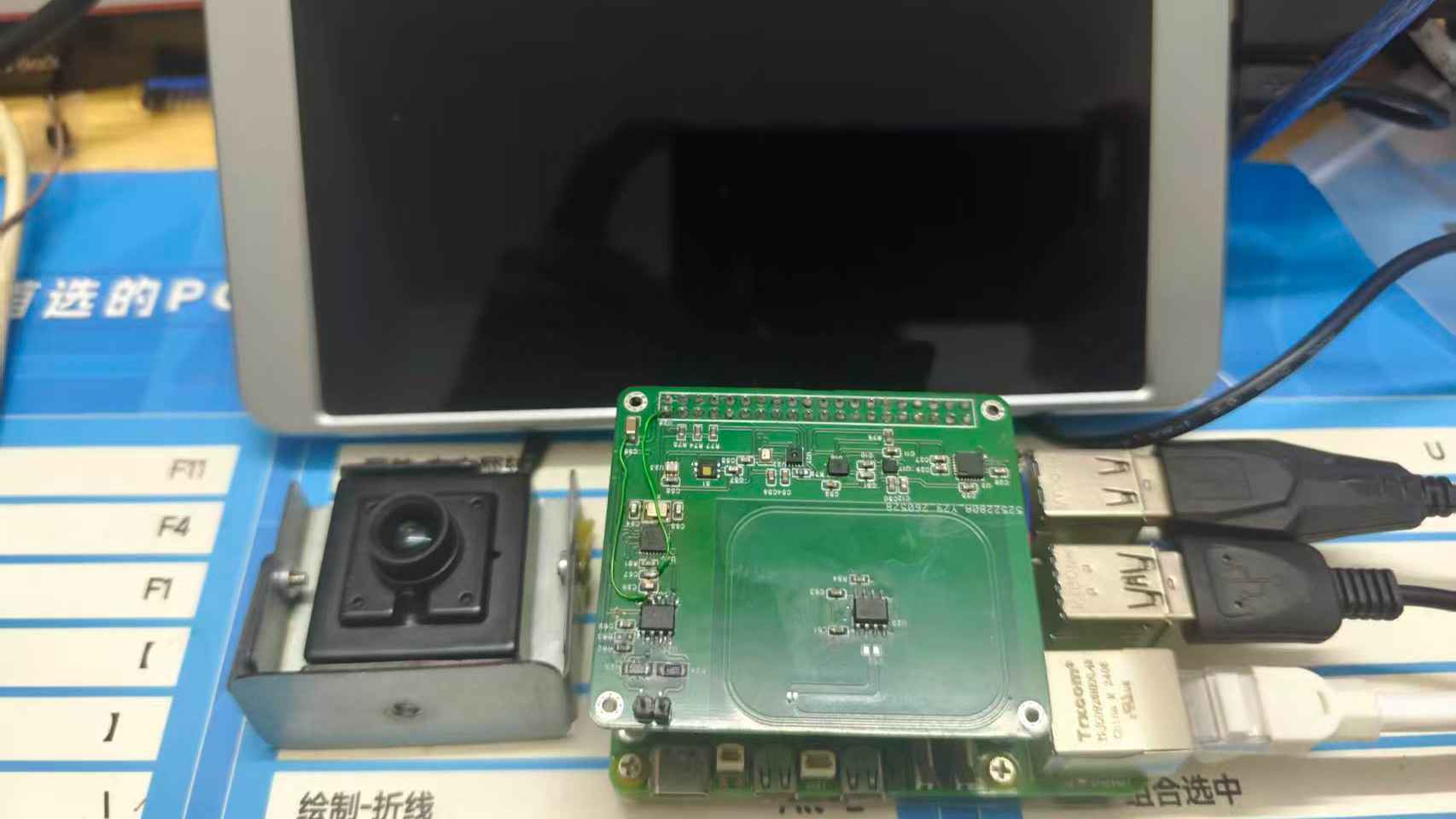

图 1 可展示系统实物连接图，包括树莓派 5、ESP32、USB 麦克风、扬声器、温湿度传感器、MQ135 传感器、灯光模块和窗帘控制模块。

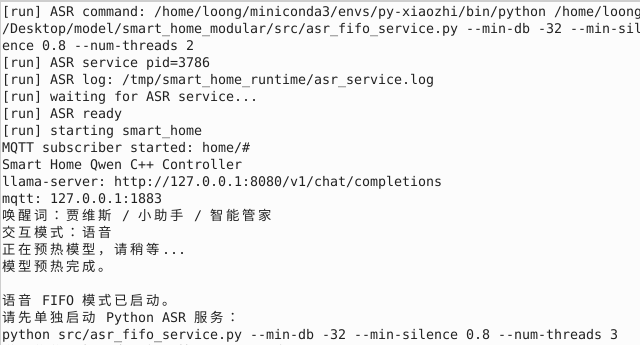

图 2 可展示终端启动日志。日志中可以看到 llama-server 启动、LLM ready、ASR service 启动、ASR ready、smart_home 主程序启动、模型预热完成等信息，说明系统具备完整的一键启动和就绪检测机制。

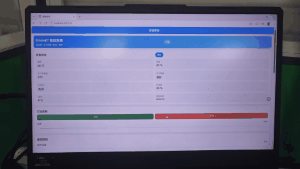

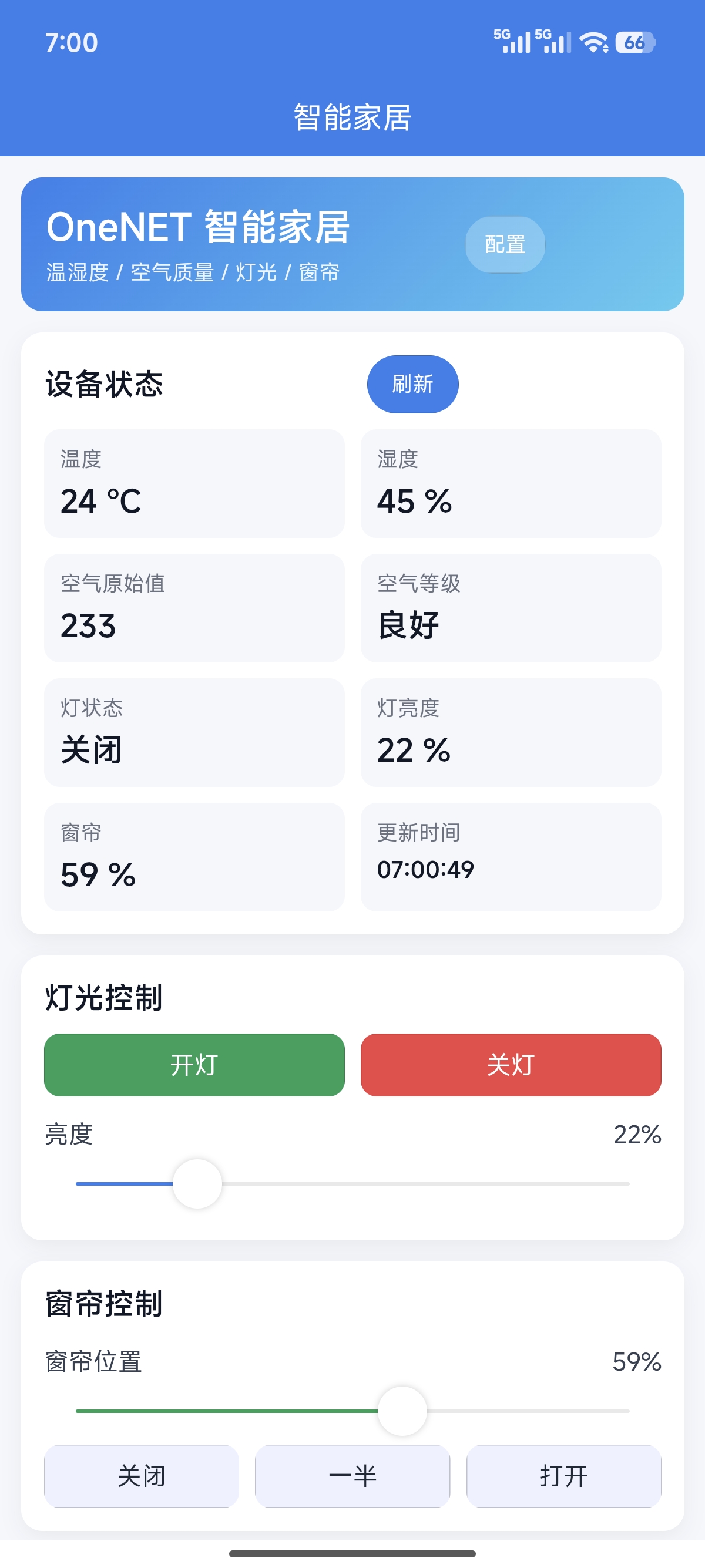

图 3 可展示手机APP获取数据的界面和控制设备。

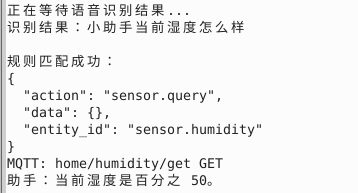

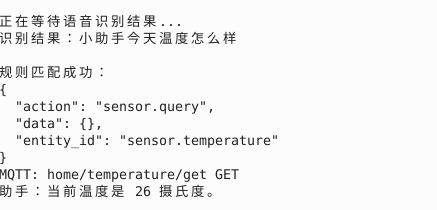

图 4 可展示温湿度查询过程。ESP32 周期性发布 home/temperature/state 26 和 home/humidity/state 50，用户询问“小助手，家里温度怎么样”，系统播报“当前温度是 26 摄氏度”；用户询问湿度时，系统播报“当前湿度是百分之 50”。

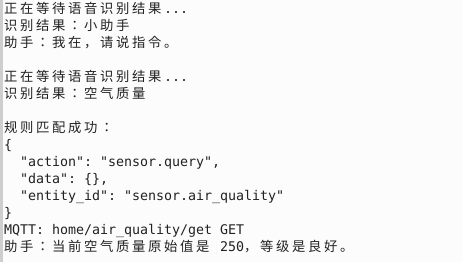

图 5 可展示空气质量查询。ESP32 发布 MQ135 原始值和空气质量等级，用户询问“空气质量怎么样”，系统播报当前空气质量原始值和等级，例如“当前空气质量原始值是 250，等级是良好”。

图6可展示交互界面。可以通过触摸按键进行选择查询和操控RGB和舵机。

实物演示1：触摸按键控制

实物演示2：手机APP

八、设计中遇到的难题和解决方法

1. 语音识别模型选择困难
项目初期尝试使用 Whisper 模型进行语音识别，但在树莓派 5 上运行时存在识别速度偏慢、资源占用较高、中文短句识别不够稳定等问题，同时模型下载也容易受到网络环境影响。后续改用 sherpa-onnx + SenseVoiceSmall int8 模型，并结合 Silero VAD 进行语音活动检测，在保证本地运行的前提下提高了中文识别速度和准确率。

2. 固定录音方式交互体验较差
最初系统采用“按回车后录音 5 秒”的方式进行语音输入，用户必须等待录音结束，且说话时间过短或过长都会影响识别效果。为提升体验，后续改为常驻 ASR 服务，由 VAD 自动判断用户开始说话和结束说话，实现免按键、自动断句的语音交互方式，使系统更接近真实语音助手的使用体验。

3. 本地大模型资源占用与响应速度平衡
树莓派 5 的算力有限，如果模型过大，会导致响应速度慢、系统负载高。项目中选择使用轻量化的 Qwen3-0.6B 模型，并通过规则优先、大模型补充的方式处理指令。常见控制指令由规则快速响应，复杂表达再交给大模型理解，从而兼顾响应速度和智能程度。

4. 多进程启动顺序不稳定
本项目同时涉及 ASR 服务、LLM 服务、MQTT 通信和 C++ 主程序，如果启动顺序不正确，容易出现模型接口无法访问、语音识别服务未就绪、FIFO 通信失败等问题。为此设计了统一启动脚本 run.sh，在启动主程序前先检测 LLM 和 ASR 是否成功启动，确认服务就绪后再进入主控制流程，提高了系统启动可靠性。

九、对本次竞赛的心得体会

通过本次项目开发，我更加深刻地体会到，智能硬件项目并不是简单地完成某一个单独模块，而是硬件设计、嵌入式开发、网络通信、人工智能模型、系统脚本以及用户交互体验的综合集成。一个看似简单的“语音控制灯光”功能，背后实际涉及麦克风采集、音频设备管理、VAD 语音断句、ASR 语音识别、唤醒词判断、自然语言理解、MQTT 通信、ESP32 设备控制、状态上报以及 TTS 语音播报等多个环节。任何一个环节不稳定，都会影响最终的使用体验。

本项目让我对“边缘 AI”和“本地大模型部署”有了更直观的认识。相比直接调用云端 API，本地部署模型需要综合考虑模型大小、推理速度、线程数量、内存占用、启动顺序和接口兼容性等问题。虽然树莓派 5 的算力有限，但通过选择 Qwen3-0.6B 量化模型和 SenseVoiceSmall int8 语音识别模型，依然可以实现一个较完整的本地智能语音家居系统。这让我认识到，轻量化模型与边缘设备结合，在智能家居、环境监测和本地语音助手等场景中具有很大的应用潜力。

本次项目也让我将课堂中学习到的嵌入式开发、Linux 使用、网络通信、传感器采集、PCB 设计和 AI 模型部署等知识串联起来，形成了一个真实可运行的系统。后续如果继续完善，可以进一步加入 Web 控制界面、USB 摄像头监控、更多传感器模块以及更多智能联动场景，同时继续优化语音识别准确率和大模型控制提示词，使系统更加稳定、自然和实用。

非常感谢电子森林提供的项目展示与交流平台，让我有机会将自己的想法完整地实现并整理成项目作品；也感谢贸泽商城对赛事和硬件创新项目的支持，为参赛者提供了接触电子设计、嵌入式开发和智能硬件实践的机会。通过这次竞赛，我不仅提升了动手能力，也更加明确了后续在智能硬件和边缘 AI 方向继续学习和探索的目标。
