NXP LPC54114双核MCU开发板

内容介绍

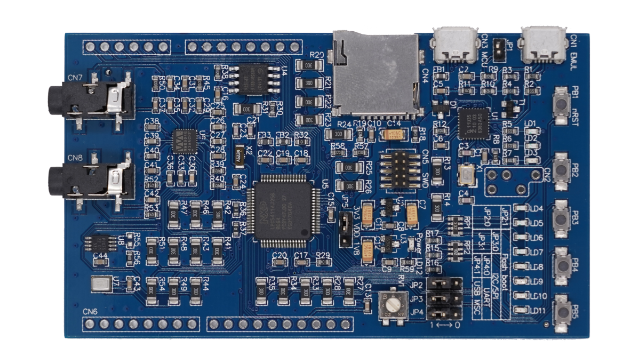

来自本开发板设计方 - 万利电子有限公司的对本板卡的介绍：

恩智浦LPC Cortex-M4/M0系列开发板，采用LQFP64封装的LPC54110 MCU,Arduino板型架构，板载调试器和常用外设扩展，通常可直接利用LPC54110开发板对MCU性能进行评估和软件开发。

功能：

LPC54114J256BD64 Cortex-M4/M0+ 双核MCU
ISP多启动选项跳线，支持3.3V/1.8V工作电压选择，板载32.768KHz振荡器
4个用户定义按键和一个复位按键
9个发光二极管，其中4个低电平驱动(绿色)，4个高电平驱动(红色)，一个电源指示
一个电位器模拟输入
一个Micro USB接口连接到LPC54114的USB口
一个Micro USB接口连接到板载调试器
一个单线SPI方式TF卡接口和一个SPI Flash存储器
一个支持I2S音频输入/输出接口(WM8904)
一个I2C 温度传感器(PCT2075DP)
一个PDM数字麦克风(SPH0641LM4H)
多个欧姆跳线电阻使能板载外部设备
板载调试器及支持外部仿真器的10芯1.27mm SWD仿真插座
Arduino扩展接口
支持Keil/EWARM集成开发环境

下载

LPC54110开发板演示程序软件包
LPC54110开发板用户手册
更多详细资料下载：ftp://222.186.63.138 用户名：guest 密码：guest

项目案例汇总：

https://www.nxpic.org.cn/module/forum/thread-609958-1-1.html

NXP技术社区对该板的评测介绍：

今天，让我们看看万利电子的新品开发板——NXP LPC54110 Board，传说中的双核高性能，专注语音应用的测试开发板卡。

一、开箱验板

板子刚到手，可以看到是一个长方体的包装盒，上面印着板卡实物，以及板子的主要配置和性能，双核控制器的字样格外突出，包装简洁明了，让人易懂。打开查看，可以看到发货时的配件：

LPC54110 开发板一块
Arduino 插针一组
MicroUSB 电缆一根
2mm 螺丝刀一把

基本配件还是可以的，而且配上了一把螺丝刀，应该是给拧电位器用的，这算是比较贴心的了。当然我们最关注的还是开发板了，先来一睹风采吧！

LPC54114J256BD64 Cortex-M4/M0+ 双核 MCU
ISP 多启动选项跳线，支持 3.3V/1.8V 工作电压选择，板载 32.768KHz 振荡器
4 个用户定义按键和一个复位按键
9 个发光二极管，其中 4 个低电平驱动(绿色)， 4 个高电平驱动(红色)，一个电源指示
一个电位器模拟输入
一个 Micro USB 接口连接到 LPC54114 的 USB 口
一个 Micro USB 接口连接到板载调试器
一个单线 SPI 方式 TF 卡接口和一个 SPI Flash 存储器
一个支持 I2S 音频输入/输出接口(WM8904)
一个 I2C 温度传感器(PCT2075DP)
一个 PDM 数字麦克风(SPH0641LM4H)
板载调试器及支持外部仿真器的 10 芯 1.27mm SWD 仿真插座
Arduino 扩展接口

从开发板的外设器件可以很明显的看到，LPC54114这款mcu的应用定位是音频方面的。LQFP-64封装的LPC54114处在板子中央，独显他的主角地位，其他外设分布四周。比较明显的两个音频输入插座和WM8904这颗codec芯片，其中WM8904,欧胜微电子推出一款带有W类耳机和线路驱动器的低功耗编码解码器W,是一款高性能超低功耗立体声编解码器用于便携式音频应用而优化。3.0MW静态功耗DAC,立体声数字麦克风输入每个立体声通道3单端输入1全差分每个立体声通道话筒/线路输入。双核MUC+codec的搭配，播放出来的音乐，我觉得还是可以稍微让人期待一下的。

当然，涉及到了音频方面，当然少不了数据存储，这里提供的一个TF卡插槽，用户可以利用TF卡来存放需要处理的音频文件了。

作为一个板卡，肯定少不了板载的调试器。这板子上有一颗LPC11u35，用来作为调试器，支持cmsis-dap的调试协议（跟官方开发板板载的LPC4322是有一定差距啦，不过知足常乐嘛），此外，这块板子也是支持ISP下载的，可以通过板子上的跳线帽来切换模式。同时板子也再有主流的Arduino R3接口，方便拓展外设。

这板子还有一个特点，就是选用的电容电阻都是大封装的吗，都是0805起步，毕竟板载外设不多，布线空间容量大，所以在封装选型上也是比较任性的。至于其他的led、按键、片外flash之类的，就不一一介绍了。总的来说，板子外形中规中矩，大封装器件显得比较憨重，没有一般板卡的精致感。板子比较外设并不多，都是偏重于音频方面的外设，专一性较强，相对的可玩性就比较弱，不过加入的Arduino拓展口，拓展器件之后还是不错的。

二、上电运行
      看完硬件，就该到软件，我们来看看万利电子给我们提供的demo工程，分步骤走：
      1.先到万利官网下载板子的资料包，点击资料包下载链接
      2.例程只有一个（略坑），有IAR和MDK的，MDK的pack文件可以在这里下载  LPC54114 pack
      3.数据线接到板子的CN1口，打开工程选择cmsis-dap下载，编译下载即可

演示测试程序包含以下 LED、按键、 I2C 温度传感器、 I2S 音频播放、 SPI Flash、 TF 卡、 DMIC 和 USB八个部分组成。目标板上电即运行演示测试程序，测试结果显示在 LD4-LD11 八个 LED 上。测试结果按下图，因为我没插入sd卡，所以D5灯是不会亮的。

      虽然只有一个例程，但是已经包含板载的大部分外设驱动了，已经足够了。而且工程还加载有FATFS文件系统和USB驱动库，我们可以在这文件上建立自己的工程。当然，也可以去下载官方的SDK2.0，或者下载官方开发板的配套例程，都是可以的。

      具体可以参考我以前的帖子【双核无双】之LPC54114的SDK2.0获取
      或者到这里自行配置下载  MCUXpresso 配置工具

总结
      作为一款低成本的开发套件，NXP LPC54110 Board 整体给人的印象应该是中规中矩，好的是他很好的体现了 LPC54114这款mcu的产品定位，不足的就是外形布局、功能外设并没有什么突出的亮点。最后，十分感谢NXP社区提供的板子！

还有一篇来自电路城的评测文章：教科书般的布局，入门双核MCU必选板——NXP LPC54110 Board评测

大家可以自行阅读

NXP LPC54110目标应用

便携式健身和活动可穿戴产品
健康与保健监测
智能传感和运动追踪
家庭和楼宇自动化
工业/商用传感器节点
手机和平板电脑
车队管理和资产追踪
游戏配件

低功耗设计

LPC541xx MCU系列专为提供极高的功效而设计。低功耗闪存可在1.62 V的电压下执行写入操作。内核和外设电压可扩展，以便降低任何频率下的功耗。异步外设总线能够在不影响CPU时钟的情况下降低外设时钟速度，并在最大程度上降低外设功耗。

低功耗接口可在低功耗模式下接收传感器数据(无论是否采用DMA)，能够在收到数据时从节电模式下唤醒CPU。12位12通道ADC，全速运行时速度可达4.8 Msps (包括1.62 V)，并且可在CPU睡眠的情况下进行转换。
