树莓派官方推出的双核微控制器RP2040，内核为Arm Cortex M0+，时钟频率为133MHz，内置12位、500Kbps串行ADC，264KB SRAM。

树莓派官方提供C、C++以及MicroPython的支持。

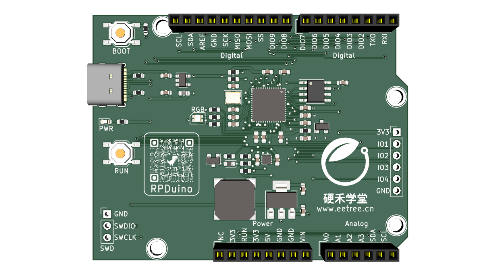

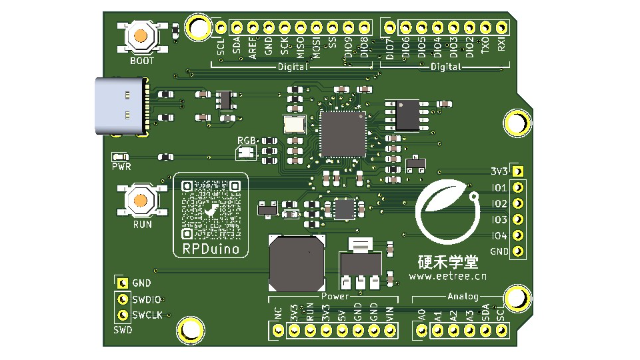

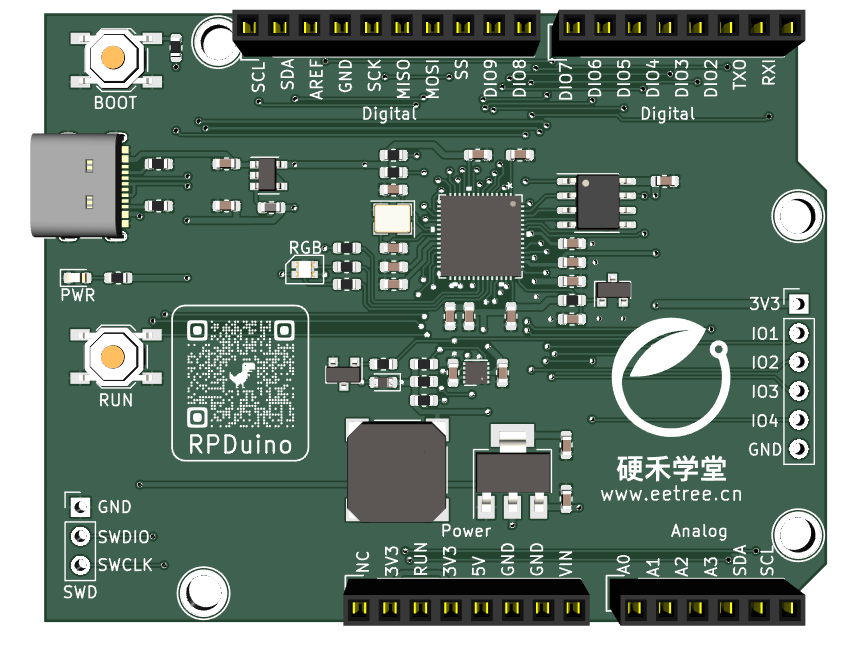

基于这颗芯片我设计了这款Arduino的开发板，主要特色：

• 兼容Arduino Uno的板卡样式
• 核心芯片为RP2040,芯片内有264KB 片上SRAM，并内置温度传感器
• 搭配2MB QSPI Flash
• 搭配了姿态传感器MMA7660
• 通过USB-C供电（5V）、可以使用USB的存储模式进行编程拖拽下载
• 板上也支持7-12V的外部电源输入，通过Power的VIN引脚，板上有线性稳压器件转换为5V直流电压
• 提供一个6Pin的数字接口，其中有4根通用IO线用于其它板卡连接
• 板上提供SWD编程接口

采用KiCad完成该设计，届时本设计的硬件设计将完全开源。

生产计划：

1. 2021年9月5完成PCB设计
2. 2021年9月15日完成调试、测试
3. 2021年9月30日批量供货250套

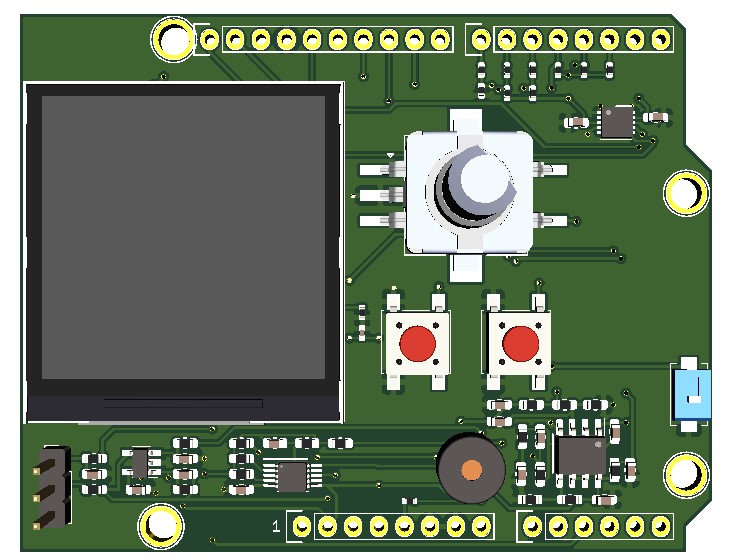

用于评估此核心板的扩展外设板：

相关资料：

关于RP2040：

• 树莓派基金会官网上的技术资料

关于APDS-9960:

1. Adafruit用APDS-9960制作的传感器模块
2. SparkFun用APDS-9960制作的RGB和手势传感器的模块资料链接，包含了设计硬件资料、参考代码等
3. SparkFun用APDS-9960制作的传感器模块的原理图
4. APDS-9960的数据手册
