基于RP2040的音高音准训练器项目总结报告
一、所选任务介绍
本项目旨在开发一个集音高检测、音准训练和实时反馈于一体的智能音乐训练系统。随着音乐教育的普及和人们对音乐素养要求的提高，传统的音准训练方法存在反馈不及时、训练过程枯燥等问题。本项目通过嵌入式系统技术，结合音频信号处理、传感器技术和人机交互设计，构建了一个便携式、智能化的音准训练设备。
系统核心任务是实时采集音频信号，通过数字信号处理算法准确识别音高，并与目标音高进行比对，为用户提供直观的视觉反馈。同时，系统集成了姿态传感器，实现了创新的交互方式，使音准训练更加便捷和有趣。该系统不仅适用于音乐初学者进行基础音准训练，也可作为专业音乐人士的辅助练习工具。
二、项目介绍
本项目"音高检测与音准训练系统"是一个基于嵌入式平台的智能音乐训练设备。系统采用树莓派Pico作为主控芯片，集成了音频采集、信号处理、显示输出和姿态感应等多个功能模块。
系统主要功能包括：
- 实时音高检测：通过麦克风采集音频信号，使用FFT算法进行频谱分析，准确识别当前音高频率。
- 音准偏差可视化：在240×240像素的LCD屏幕上实时显示目标音高、当前音高和音准偏差，通过彩色条形图和指示符提供直观的视觉反馈。
- 双模式训练系统：
- 测试模式：用户可通过倾斜设备选择目标音高，实时练习并查看偏差
- 训练模式：系统随机生成目标音高，用户需保持稳定音准获得积分
- 智能交互设计：通过物理按键和姿态传感器实现模式切换和目标音高选择，提升用户体验。
- 实时数据输出：通过串口输出详细的频率、置信度和采样率信息，便于调试和分析。
三、硬件介绍
本项目使用了以下硬件组件：
- 主控芯片：树莓派Pico（RP2040）
- 双核ARM Cortex-M0+处理器，最高133MHz
- 264KB SRAM，2MB Flash
- 丰富的GPIO接口和硬件外设
- 显示模块：ST7789驱动的240×240像素LCD屏幕
- SPI接口通信
- 全彩显示，支持多种颜色模式
- 内置显示缓冲区
- 音频采集模块：内置ADC（GPIO26）
- 12位分辨率，最高采样率500ksps
- 用于采集麦克风输入的模拟音频信号
- 姿态传感器：MMA7660三轴加速度计
- I2C接口通信
- ±1.5g测量范围
- 内置运动检测功能
- 输入设备：
- 两个物理按键（GPIO5和GPIO6）
- 内部上拉电阻，按下为低电平
- 电源系统：USB供电
- 5V输入，板载稳压电路
- 低功耗设计，适合便携使用
四、方案框图和项目设计思路
系统框图：
音频输入 → ADC采样 → FFT分析 → 频率检测 → 偏差计算 → 显示输出
↓ ↓ ↓
姿态传感器 → I2C读取 → 姿态映射 → 目标音高 → 模式控制 → 用户交互
↓ ↓ ↓
物理按键 → GPIO读取 → 模式切换 → 训练逻辑 → 得分计算 → 结果显示
设计思路：
1. 模块化设计：将系统划分为音频处理、姿态感应、显示控制和用户交互四个独立模块，便于开发和调试。
2. 实时性保证：采用高效的FFT算法和优化的显示刷新策略，确保系统响应时间在可接受范围内。
3. 用户体验优先：设计直观的视觉反馈系统，通过颜色渐变和位置指示让用户快速理解音准状态。
4. 扩展性考虑：预留接口和数据结构，便于未来添加新功能如和弦识别、节奏训练等。
5. 资源优化：针对嵌入式平台资源有限的特点，优化算法复杂度和内存使用。
五、调试软件及编程语言说明
开发环境：
编程语言：MicroPython
开发工具：Thonny IDE
调试工具：串口调试助手、逻辑分析仪
软件流程图
关键代码介绍：
1. 音频分析核心代码：
analyzer = fftlib.AccurateAudioFFT(
sample_rate=8000, # 8kHz采样率
fft_size=256, # 256点FFT
adc_pin=26 # ADC输入引脚
)
freq, confidence, actual_sr = analyzer.analyze_audio(calibration_factor)
2. 姿态映射算法：
def map_sensor_to_note(y_raw):
"""将姿态传感器值映射到音符"""
# 传感器范围-20到+20映射到7个音符
normalized = (y_raw + 20) / 40 # 归一化到0-1
note_index = int(normalized * 7)
return NOTES[note_index], FREQUENCIES[note_index], normalized
3. 视觉反馈系统：
def get_color_by_distance(distance_percent):
"""根据偏差百分比返回对应颜色"""
if distance_percent < 25: return st7789.GREEN
elif distance_percent < 50: return st7789.YELLOW
elif distance_percent < 75: return st7789.ORANGE
else: return st7789.RED
4. 训练模式逻辑：
if workmode == 1: # 训练模式
if abs(freq - target_freq) < 5: # 偏差小于5Hz
score += 1
if score % 4 == 0: # 每保持2秒（4次检测）
# 生成新的目标音高
y_raw = random.randrange(-20, 20)
note, target_freq, _ = audio_note.map_sensor_to_note(y_raw)
六、功能展示图及说明

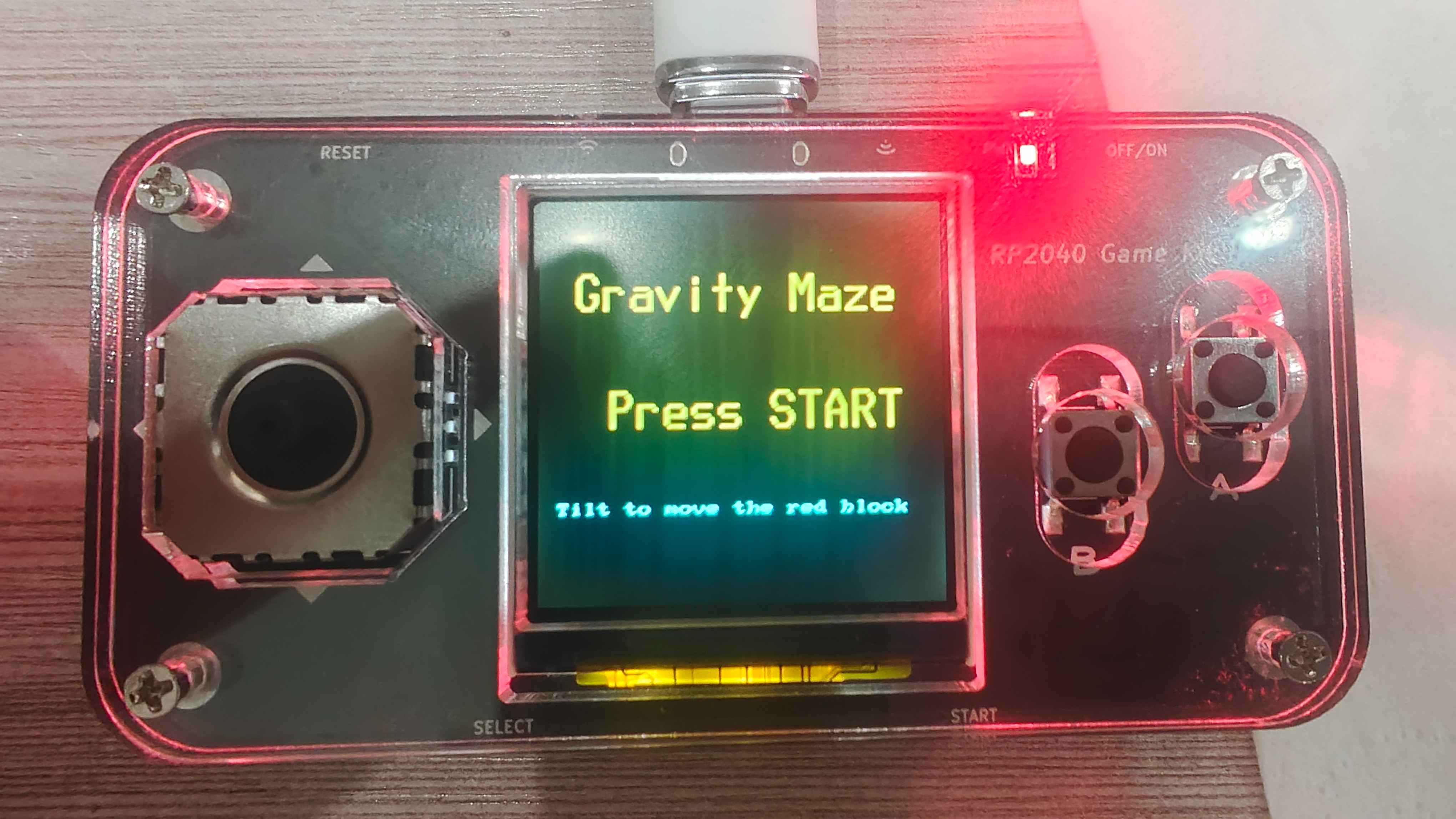

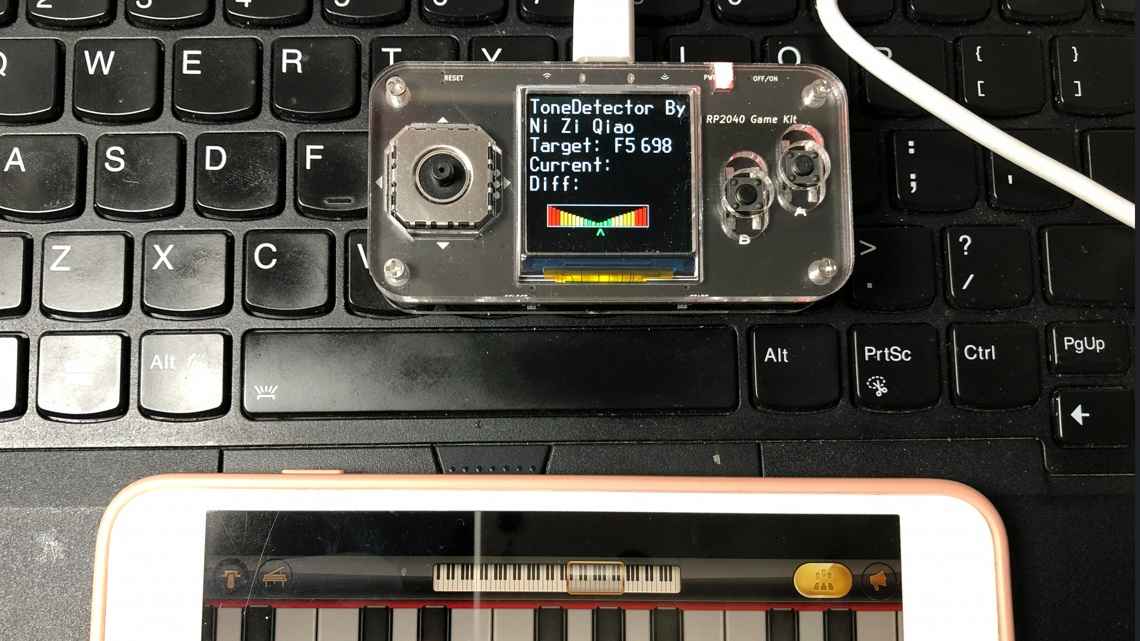

实物展示：
系统实物包含以下组件：
1.树莓派Pico主控板
2. 240×240 LCD显示屏
3.麦克风模块
4. MMA7660姿态传感器
5.两个功能按键
6. USB供电接口

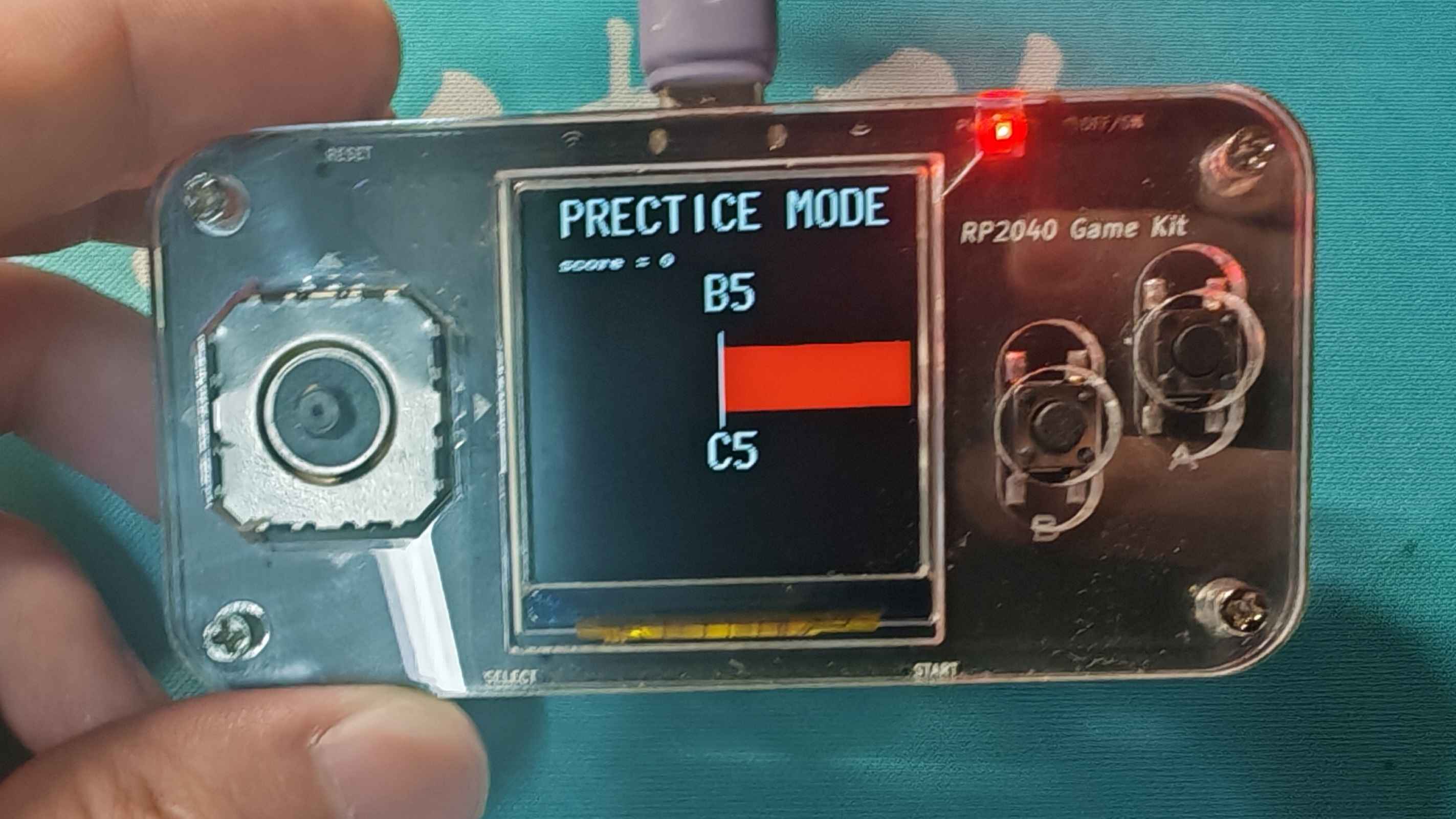

软件界面说明：
主界面布局：
各区域功能：
1. 目标音高区：显示当前目标音符和频率
2. 当前音高区：显示检测到的频率和置信度
3. 偏差显示区：显示频率差值（测试模式）或得分（训练模式）
4. 视觉反馈区：彩色条形图显示音准状态，箭头指示偏差方向
七、项目中遇到的难题及解决方法
难题1：音频采样与处理的实时性问题
问题描述：初始设计中使用4096点FFT，导致处理延迟明显，影响用户体验。
解决方法：
1.将FFT点数减少到256点，平衡频率分辨率和处理速度
2.优化FFT算法，使用预计算的旋转因子
3.采用双缓冲机制，一边采集一边处理
4.最终实现每300ms完成一次完整的音频分析
难题2：姿态传感器数据稳定性
问题描述：MMA7660传感器数据存在抖动，导致目标音高频繁变化。
解决方法：
1.实现软件滤波算法，对传感器数据进行滑动平均
2.设置死区阈值，微小变化不触发音高切换
3.添加去抖动延时，确保稳定的姿态输入
4.最终实现平滑的姿态-音高映射
八、心得体会
通过本次"音高检测与音准训练系统"项目的开发，我获得了宝贵的嵌入式系统开发经验，深刻理解了从理论设计到实际实现的完整过程。
技术收获：
1. 嵌入式系统开发能力：掌握了MicroPython在资源受限环境下的编程技巧，学会了如何平衡功能实现和资源消耗。
2. 信号处理实践：深入理解了FFT算法在音频处理中的应用，学会了如何选择合适的采样率和FFT点数。
3. 传感器融合技术：实践了多传感器数据融合的方法，特别是姿态传感器与音频处理的结合应用。
4. 人机交互设计：认识到良好的用户体验对于嵌入式产品的重要性，学会了设计直观的反馈机制。
项目意义与展望：
本项目不仅是一个技术实践，更具有实际应用价值。它可以作为音乐教育的辅助工具，帮助用户提高音准能力。未来可以考虑以下扩展方向：
1. 增加和弦识别功能：从单音检测扩展到和弦分析
2. 添加蓝牙连接：实现与手机App的数据同步和远程控制
3. 云端数据分析：记录训练数据，提供个性化的训练建议
4. 多语言支持：适应不同国家和地区的用户需求
通过这个项目，我深刻体会到嵌入式开发的魅力——将抽象的理论转化为实实在在的产品，用技术解决实际问题。这个过程虽然充满挑战，但最终的成果带来的成就感是无与伦比的。我相信这次项目经验将为我的技术生涯奠定坚实的基础。
