AI教你快速上手实验平台，可直接在线查看原理图和PCB文件：https://www.eetree.cn/FRDM-MCXA346/index.html
板卡介绍

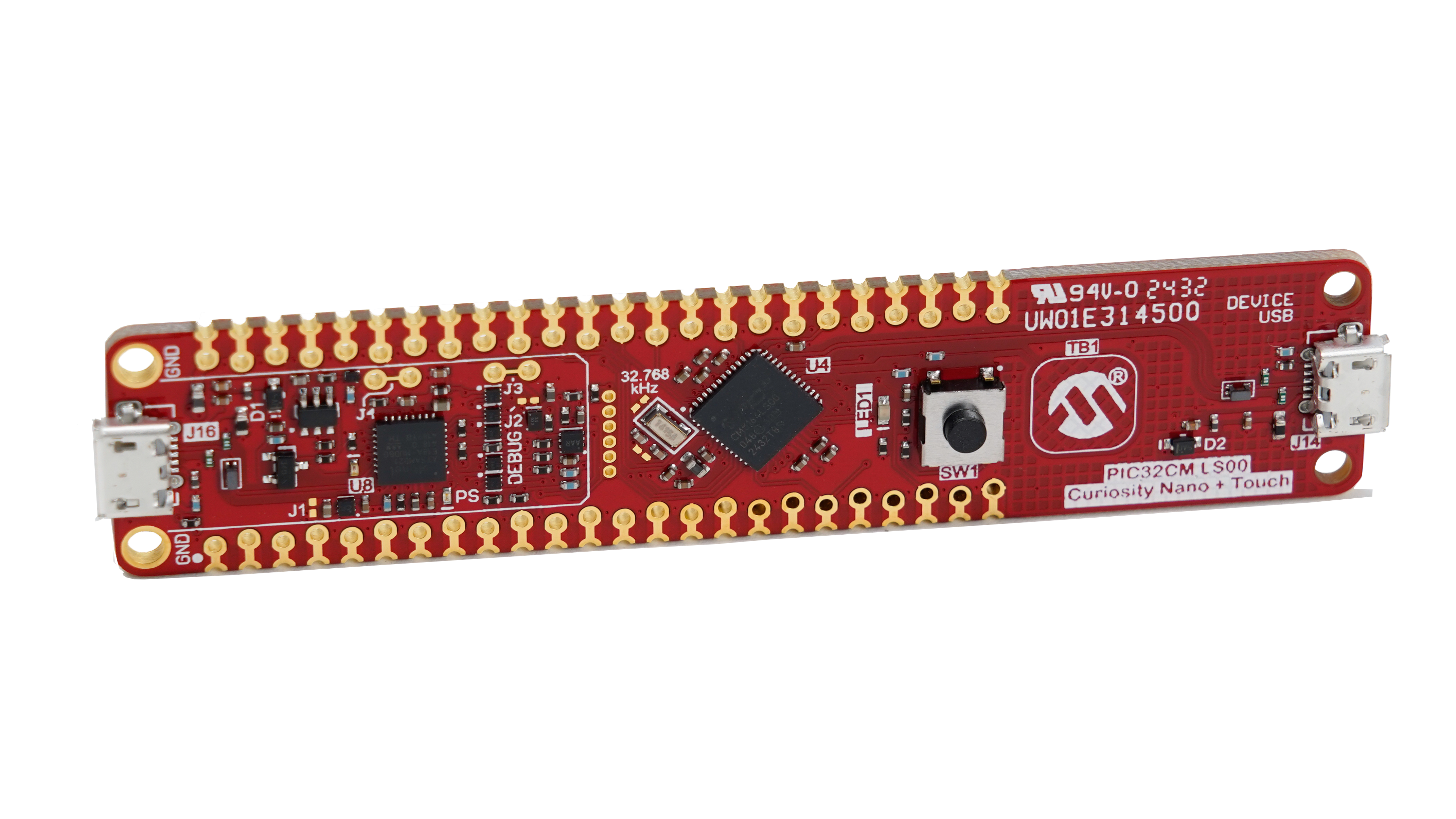

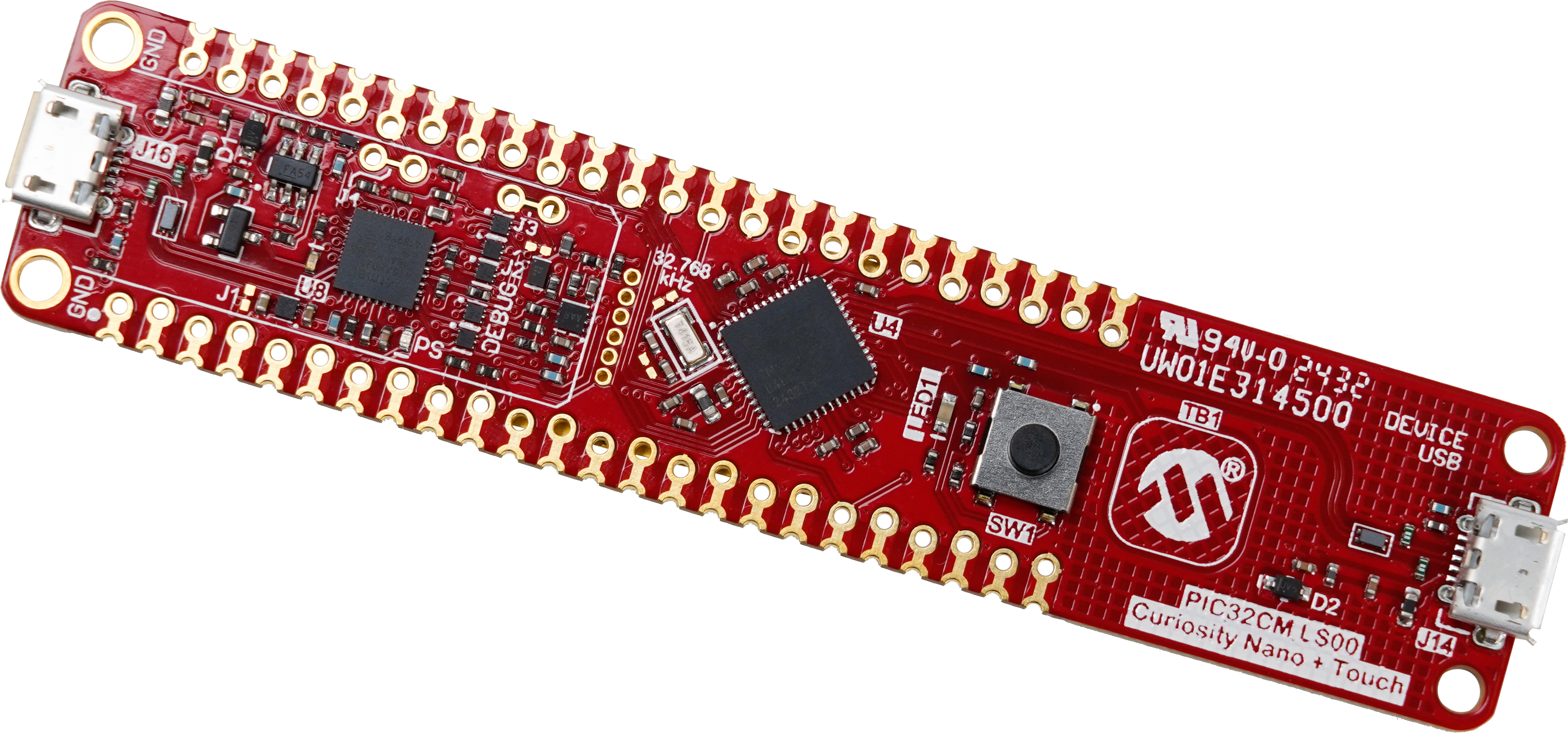

PIC32CM LS00 Curiosity Nano+ Touch 评估工具包 （EV41C56A）是一款专为评估 PIC32CM5164LS00048 微控制器的硬件平台。该套件基于安全且超低功耗的 ARM® Cortex®-M23 内核，集成了丰富的安全功能和触摸控制能力。
这款评估套件还将安全启动、TrustZone® 技术、加密加速器与增强型触摸控制完美融合，是开发安全触摸应用的理想选择，等待着你的亲手体验！
板卡特性：
- PIC32CM5164LS00048 ARM® Cortex®-M23 内核微控制器
- 512KB Flash 存储器，超低功耗设计
- 安全启动（Secure Boot）+ ARM TrustZone® 技术
- 集成加密加速器，硬件安全保障
- 增强型外设触摸控制器（PTC），支持电容式触摸
- 智能模拟功能：运算放大器、ADC、DAC、模拟比较器
- 板载调试器，支持 MPLAB X IDE 开发环境
- 电压范围 1.7V-3.6V，MIC5353 稳压器支持最大 500mA
- 兼容 Curiosity Nano Base for Click boards™ 扩展
- 支持 mikroBUS™、Xplained Pro 接口扩展

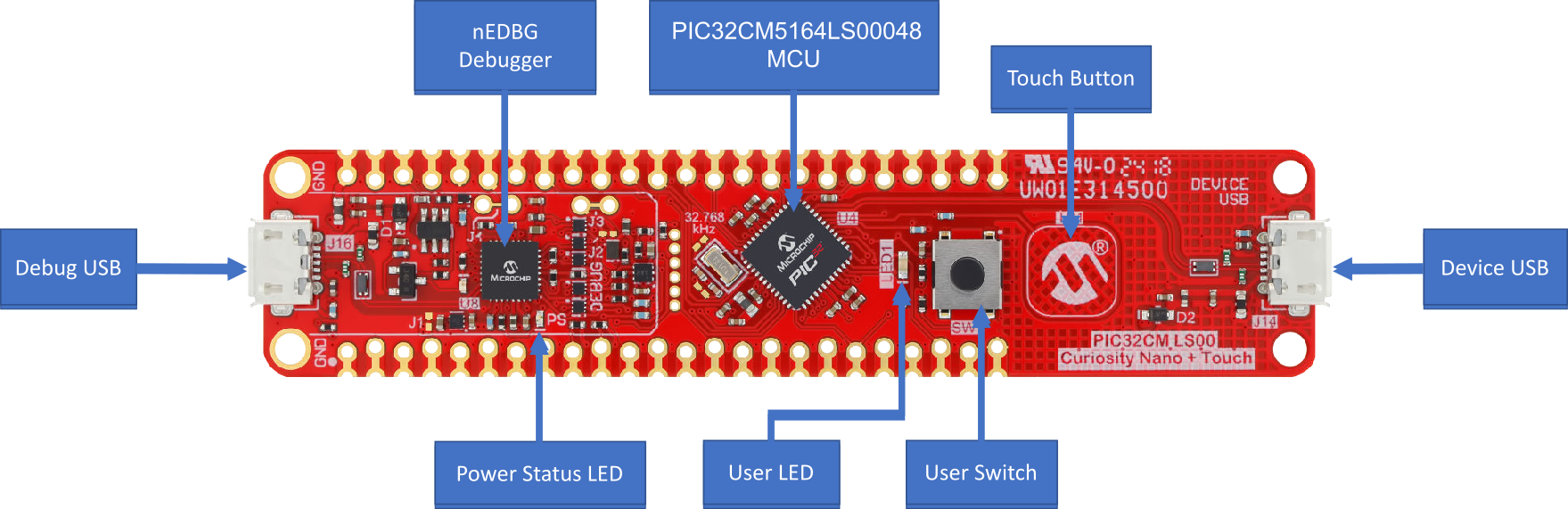

板卡框图：
微控制器：PIC32CM5164LS00048
基于 Arm® Cortex-M23® 处理器 PIC32CM LS00 系列设备将超低功耗、触控、安全性和智能模拟集成集成于一体。它们具备创新的低功耗技术，包括 SleepWalking Periphereals、Arm TrustZone、不可变安全启动、行业领先的耐水触控、运算放大器、模拟转数字转换器（ADC）和数字转模拟转换器（DAC）。
特性：
- 安全特性：安全启动、ARM TrustZone®、加密加速器，为您的应用提供全面安全保障
- 触摸控制：增强型外设触摸控制器（PTC），支持按键、滑条、滚轮等多种触摸界面
- 超低功耗：SleepWalking 外设技术，实现极致低功耗运行，适合电池供电设备
板卡相关资料：
软硬件
元器件
附件下载
PIC32CM LS00 Curiosity Nano+ Touch 评估工具包.pdf
PIC32CM LS00 Curiosity Nano+ Touch 用户指南
PIC32CM-LE00-LS00-LS60-Family-Data-Sheet-DS60001615.pdf
PIC32CM LE00/LS00/LS60 系列数据表
PIC32CM_LS00_Curiosity_Nano+_Touch_CAD_source_R4.zip
PIC32CM LS00 Curiosity Nano+ Touch 板卡设计文件
团队介绍
Funpack活动是硬禾学堂联合DigiKey发起的“玩成功就全额退”活动。前四季活动已圆满结束，现在迎来第五季，每期活动我们会推出一款全球顶级半导体厂商的开发板/仪器套件，参与者可以通过指定“得捷购”购买板卡，并在规定时间内完成指定任务，就可以获得购板返还，项目优秀者另有额外奖励。
团队成员
Funpack团队成员 - 硬禾（EETREE）
Funpack团队成员 - 硬禾（EETREE）
Funpack团队成员- 得捷电子（DigiKey）
DigiKey 总部位于美国明尼苏达州锡夫里弗福尔斯市，是全球电子元器件和自动化产品前沿商业分销领域公认的领航者和持续创新者。我们通过分销来自 2,900 多家优质品牌制造商的 1,530 多万种元器件获得了强大的技术优势，并凭借行业领先的产品存货广度和深度以及立即发货的能力，确立了我们在分销领域的领导地位。DigiKey 还为工程师、设计师、创建者和采购专业人员提供丰富的数字解决方案、无障碍互动和工具支持，以帮助他们提升工作效率。如需了解更多信息，请访问 www.digikey.cn 并关注我们的微信、微博、腾讯视频和 BiliBili 账号。
评论
0 / 100
查看更多
猜你喜欢
2024年寒假练 - 基于SAMD21G17D的触摸滑条USB HID设备实现及控制PC音量的功能开发该项目使用了SAMD21 Curiosity Nano 评估套件，实现了触摸滑条USB HID设备的设计，它的主要功能为：左右划动触摸滑条作为键盘F2、F3按下，通过USB HID协议报告至PC，从而控制PC音量。
葉SiR1168
Funpack4-2 - 用SAME51J20A实现触摸控制呼吸灯该项目使用了SAME51J20A Curiosity Nano 评估套件和自制的触摸扩展板，结合microchip的触摸外设控制器，实现了通过触摸按键调节呼吸灯亮度，通过触摸滑条来调节呼吸灯“闪烁速度”的设计，它的主要功能为：使用MPLAB开发，让部分管脚实现触摸功能，搭配自行设计的触摸扩展面板，通过按键和滑动实现呼吸灯速率切换。。
littlestudent353

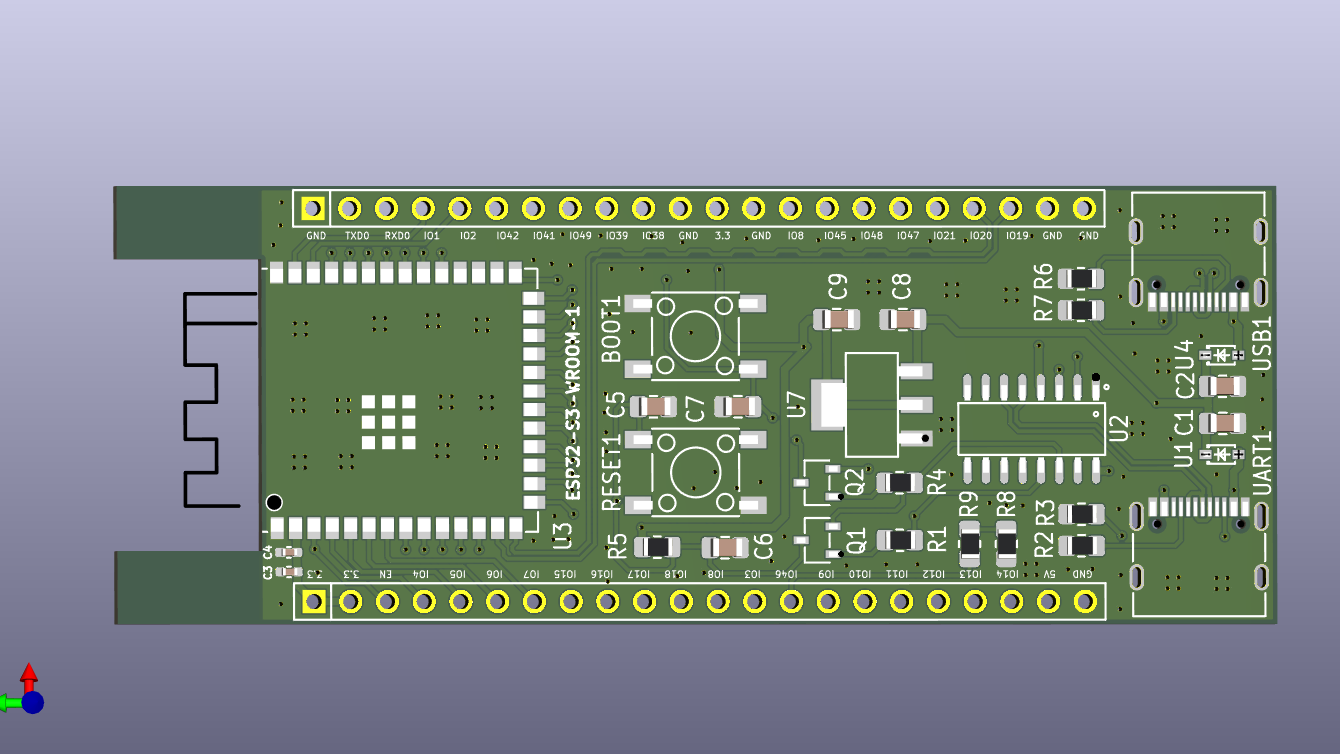

2025 Make Blocks阶段1 - 基于ESP32-S3-WROOM-1-N16R8最小系统板设计该项目使用了ESP32-S3-WROOM-1-N16R8，实现了ESP32-S3-WROOM-1-N16R8最小系统板的设计，它的主要功能为：使用kicad软件，设计了一个基于ESP32-S3-WROOM-1-N16R8的最小系统板设计，用于后续开发使用。
