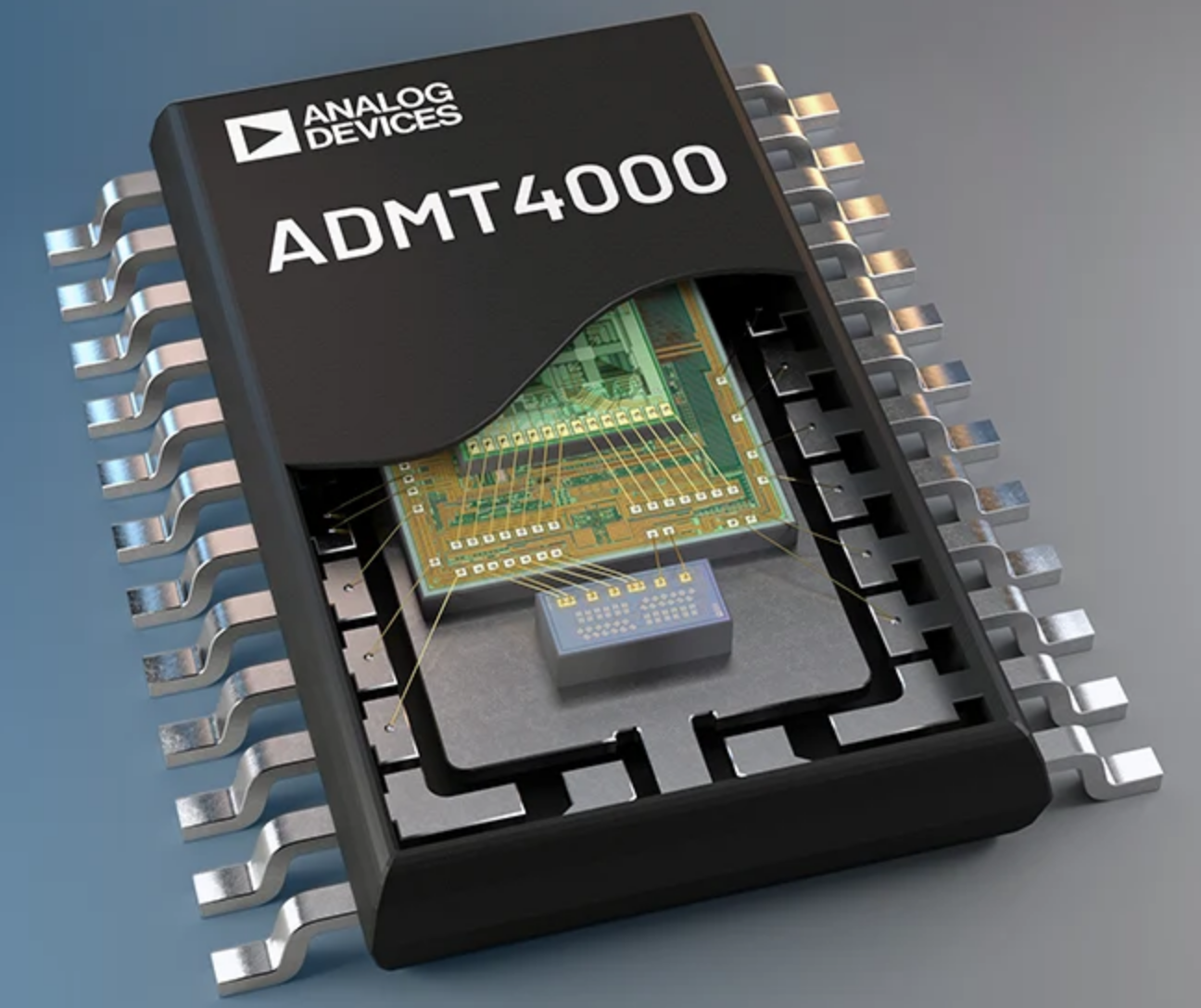

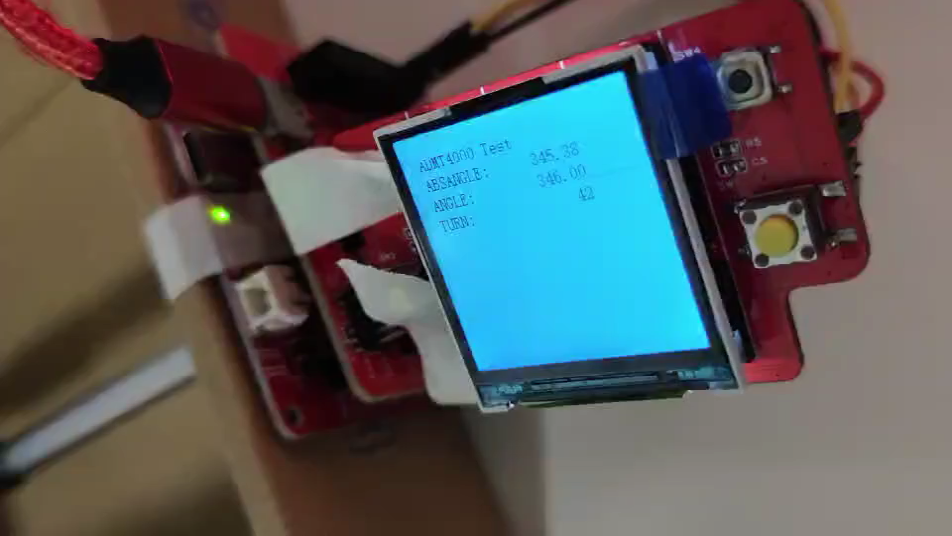

磁转数传感器:ADMT4000BRUZAB-R7
ADMT4000 是一种磁转数传感器,即使在设备断电时也能够记录磁系统的旋转次数。通电时可以查询该套件,以报告系统的绝对位置。绝对位置通过串行外设接口 (SPI) 报告。ADMT4000 最多可计数 46 圈外部磁场,以顺时针 (CW) 方向递增绝对位置计数。
该套件包括三个磁传感器,一个用于计数系统旋转次数的巨磁电阻(GMR)转数计数传感器,一个 GMR 象限检测传感器和一个各向异性磁阻(AMR)角度传感器。AMR 角度传感器与 GMR 象限检测传感器结合使用,可确定系统在 360° 范围内的绝对位置。将 GMR 转数计数传感器输出与 AMR 角度传感器输出相结合,该套件就能以高角度精度报告系统的位置。
特性:
- 真正通电多圈计数器
- 46 圈磁传感器
- >16k° 数字输出
- ±0.25° 精度
- 测量更新率 100 kSPS
- 16 mT 至 31 mT 操作范围
- 内部温度传感器
- IC 电源,3.3 V
- SPI 接口,1.8 V 至 5 V
- 结温范围:-40°C 至 +150°C

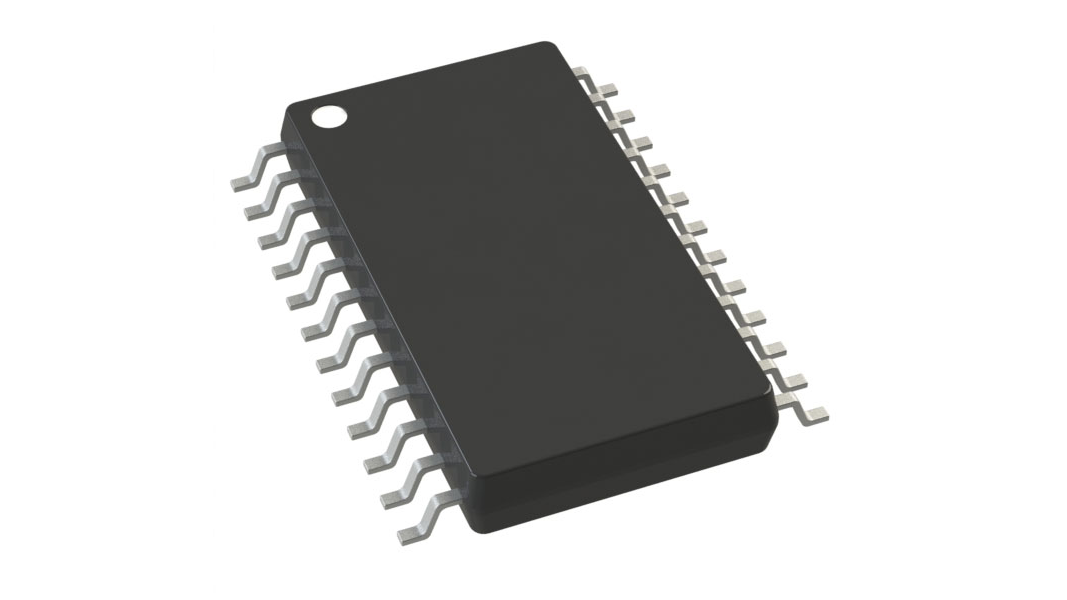

- 24 引脚 TSSOP
- 工业应用
功能框图:
引脚配置:
相关资料:
- 数据手册:ADMT4000: True Power-On Multiturn Sensor Data Sheet (Rev.A)
- 用户手册:UG-2069: Evaluating the ADMT4000 Zero Power Multiturn Sensor (Rev.0)、UG-2271: ADMT4000 Software Package Overview and Getting Started (Rev.0)、UG-2323: ADMT4000 Calibration Routine Guide (Rev.0)
- 应用笔记:AN-2610: ADMT4000 Magnetic Reset
- 评估软件:ADMT4000DRV-SRC Software
- 设计工具:ADMT4000 Magnetic Reset Coil (Rev.2)
附件下载
admt4000.pdf
ADMT4000_数据手册
团队介绍
Funpack活动是硬禾学堂联合DigiKey发起的“玩成功就全额退”活动。前三季活动已圆满结束,现在迎来第四季,本季共3期。每期活动我们会推出多款全球顶级半导体厂商的开发板/仪器套件,参与者可从中任选一款并通过指定“得捷购”购买板卡,并在规定时间内完成指定任务,就可以获得购板返还,项目优秀者另有额外奖励。
团队成员
Funpack团队成员 - 硬禾(EETREE)
Funpack团队成员 - 硬禾(EETREE)
Funpack团队成员- 得捷电子(DigiKey)
DigiKey 总部位于美国明尼苏达州锡夫里弗福尔斯市,是全球电子元器件和自动化产品前沿商业分销领域公认的领航者和持续创新者。我们通过分销来自 2,900 多家优质品牌制造商的 1,530 多万种元器件获得了强大的技术优势,并凭借行业领先的产品存货广度和深度以及立即发货的能力,确立了我们在分销领域的领导地位。DigiKey 还为工程师、设计师、创建者和采购专业人员提供丰富的数字解决方案、无障碍互动和工具支持,以帮助他们提升工作效率。如需了解更多信息,请访问 www.digikey.cn 并关注我们的微信、微博、腾讯视频和 BiliBili 账号。
评论
0 / 100
查看更多
猜你喜欢

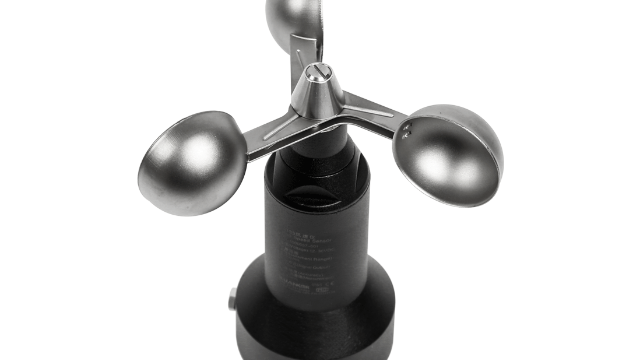

FastBond-环境监测-基于磁传感器的风速仪将磁场编码器的测量值转换为风速大小从而反应该区域的风速是否正常,使用stm32芯片进行数据处理,最后使用max8510芯片供电.
