内容介绍

板卡介绍

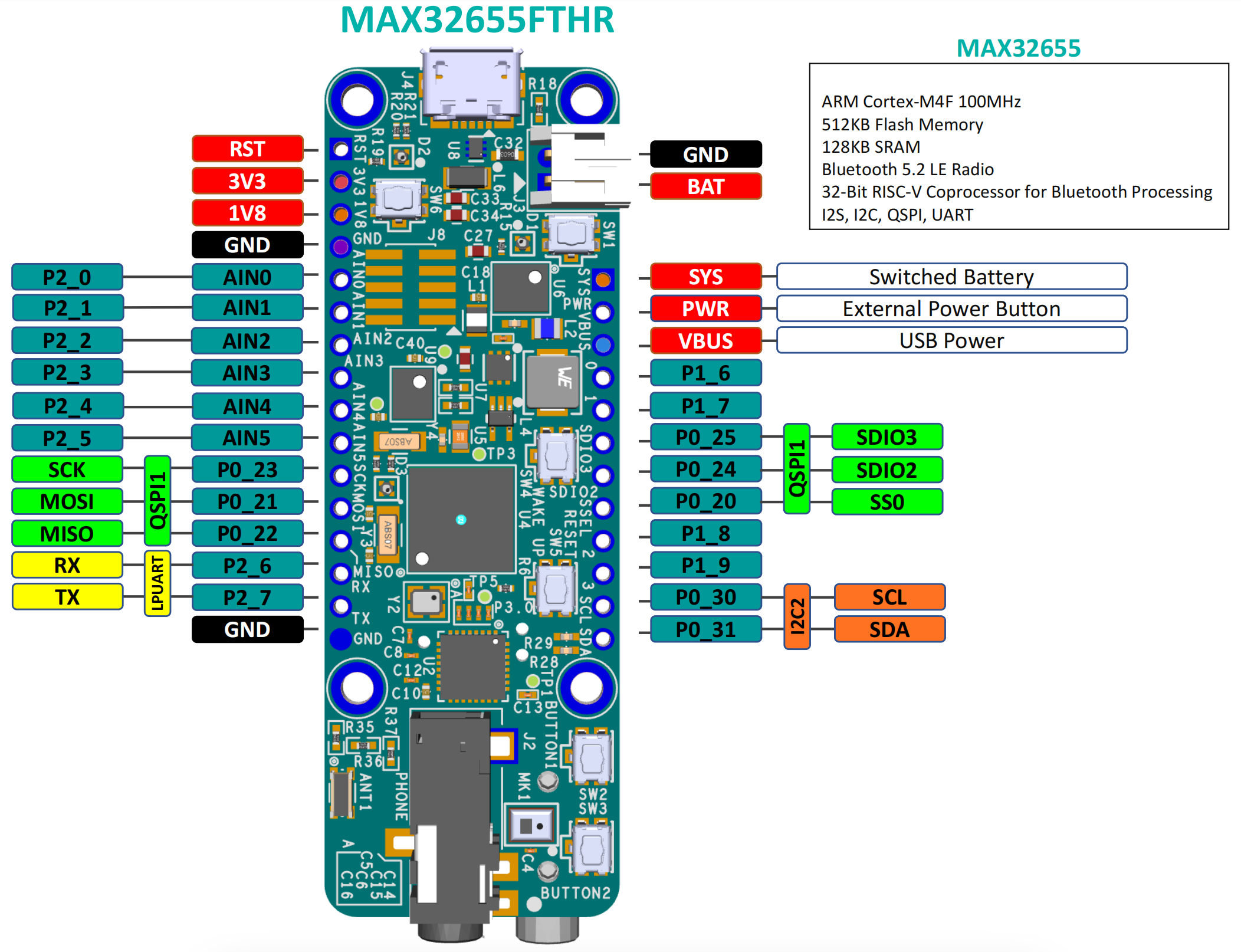

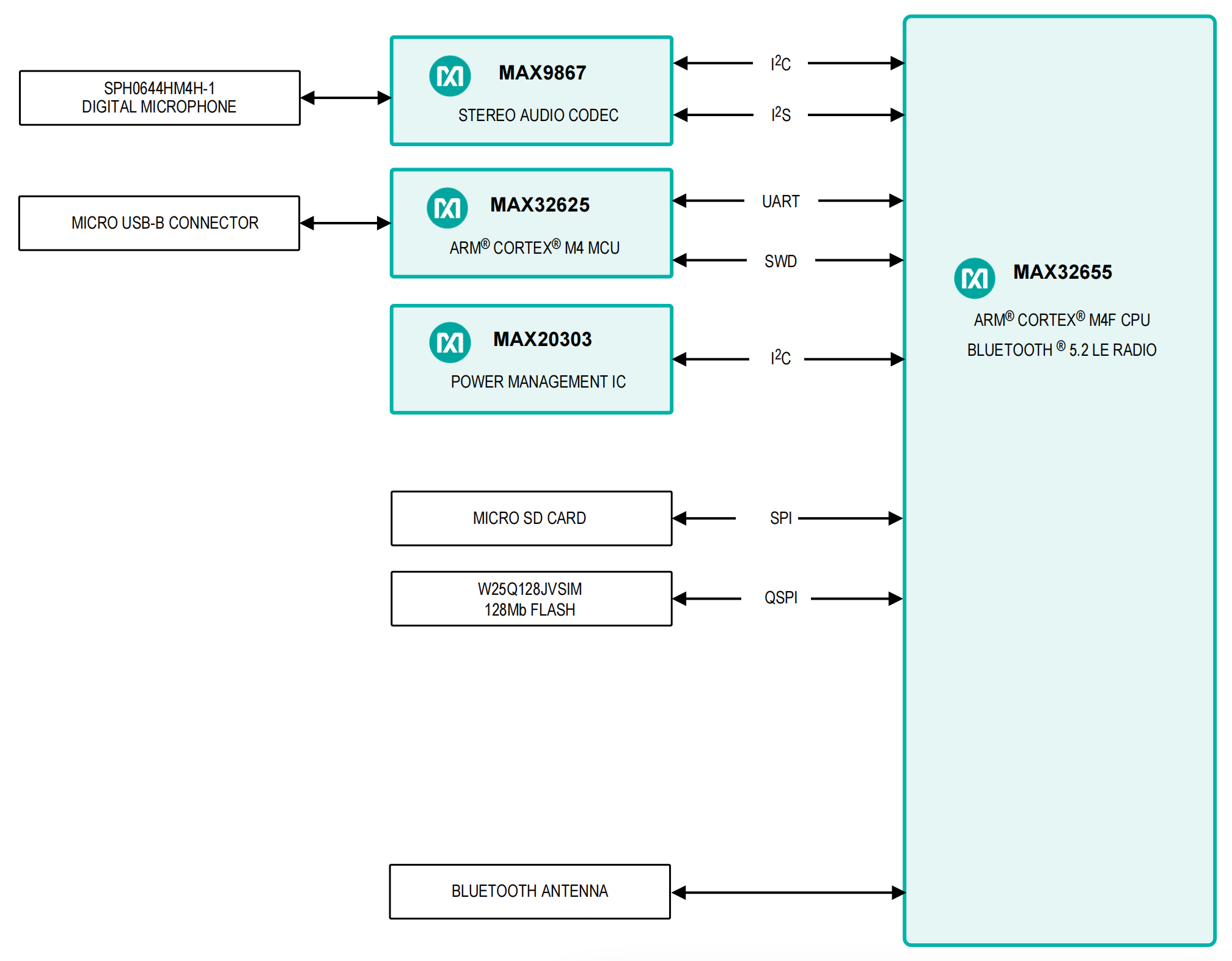

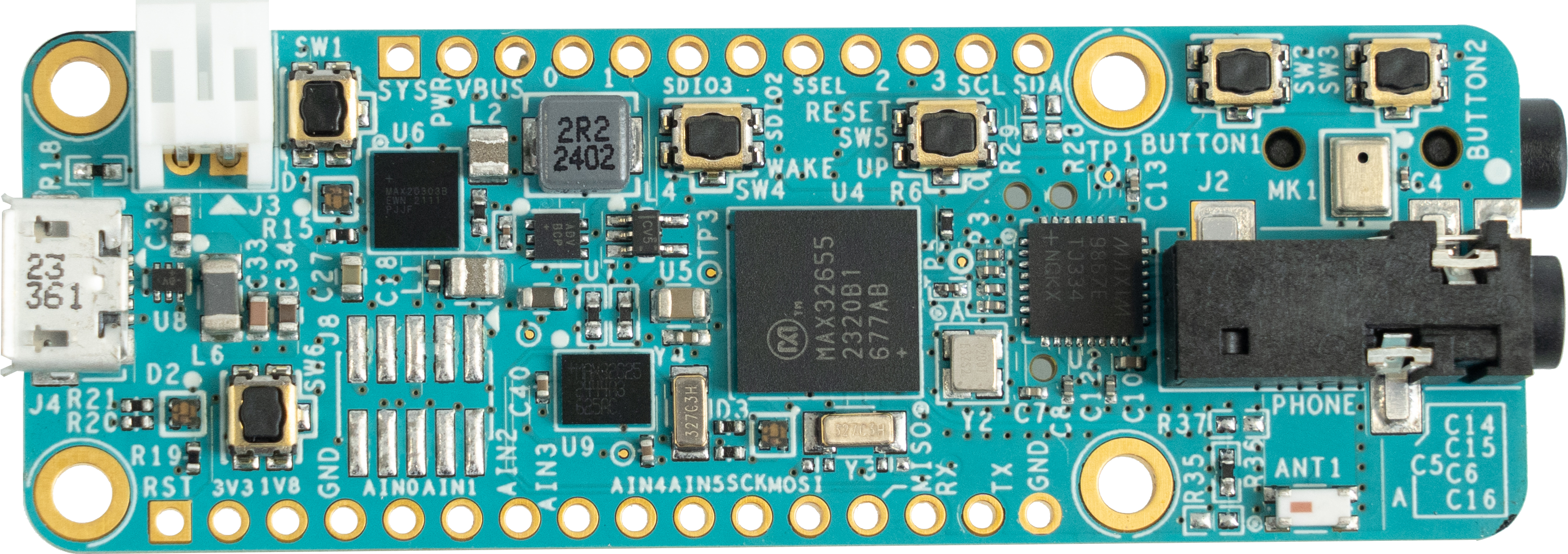

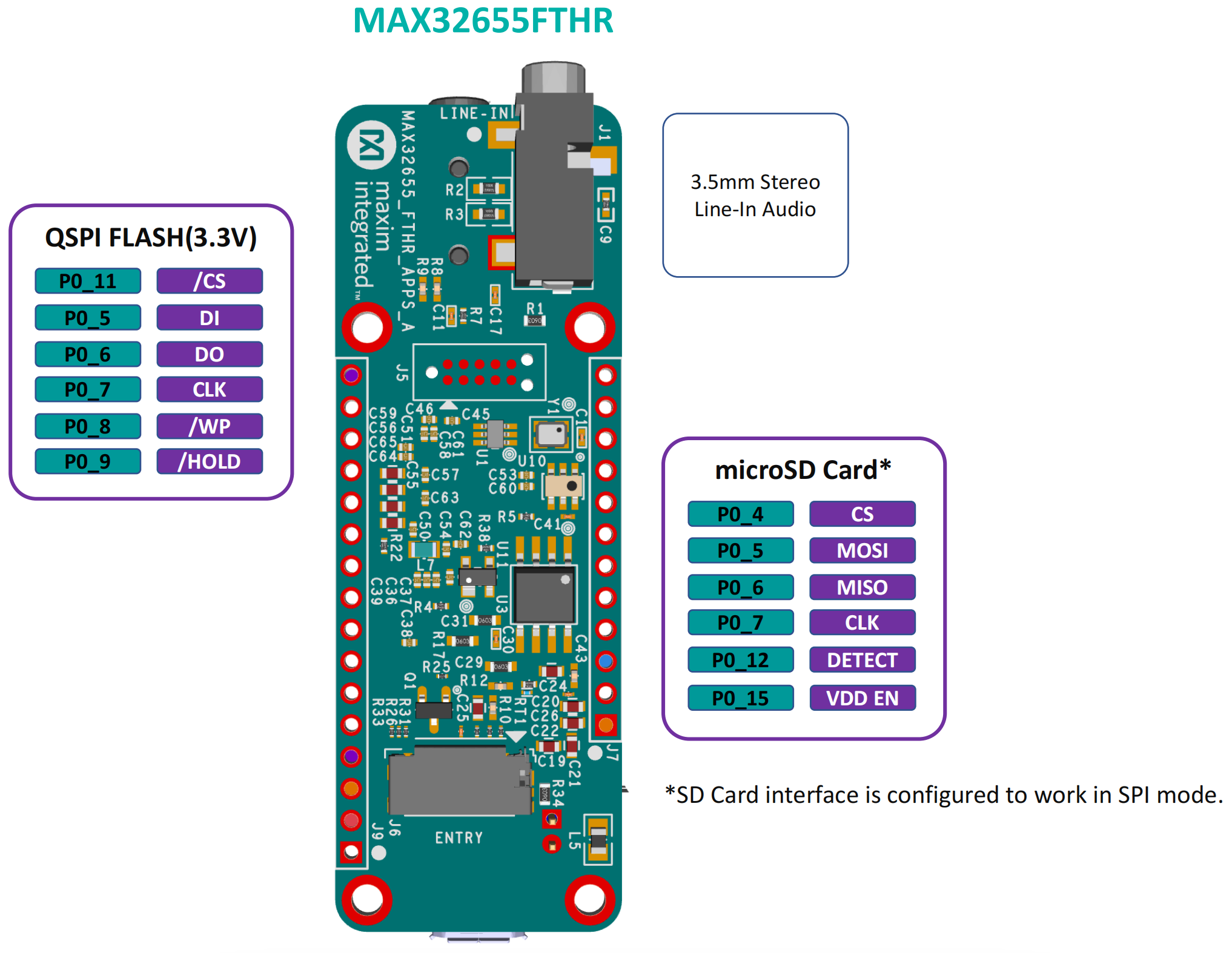

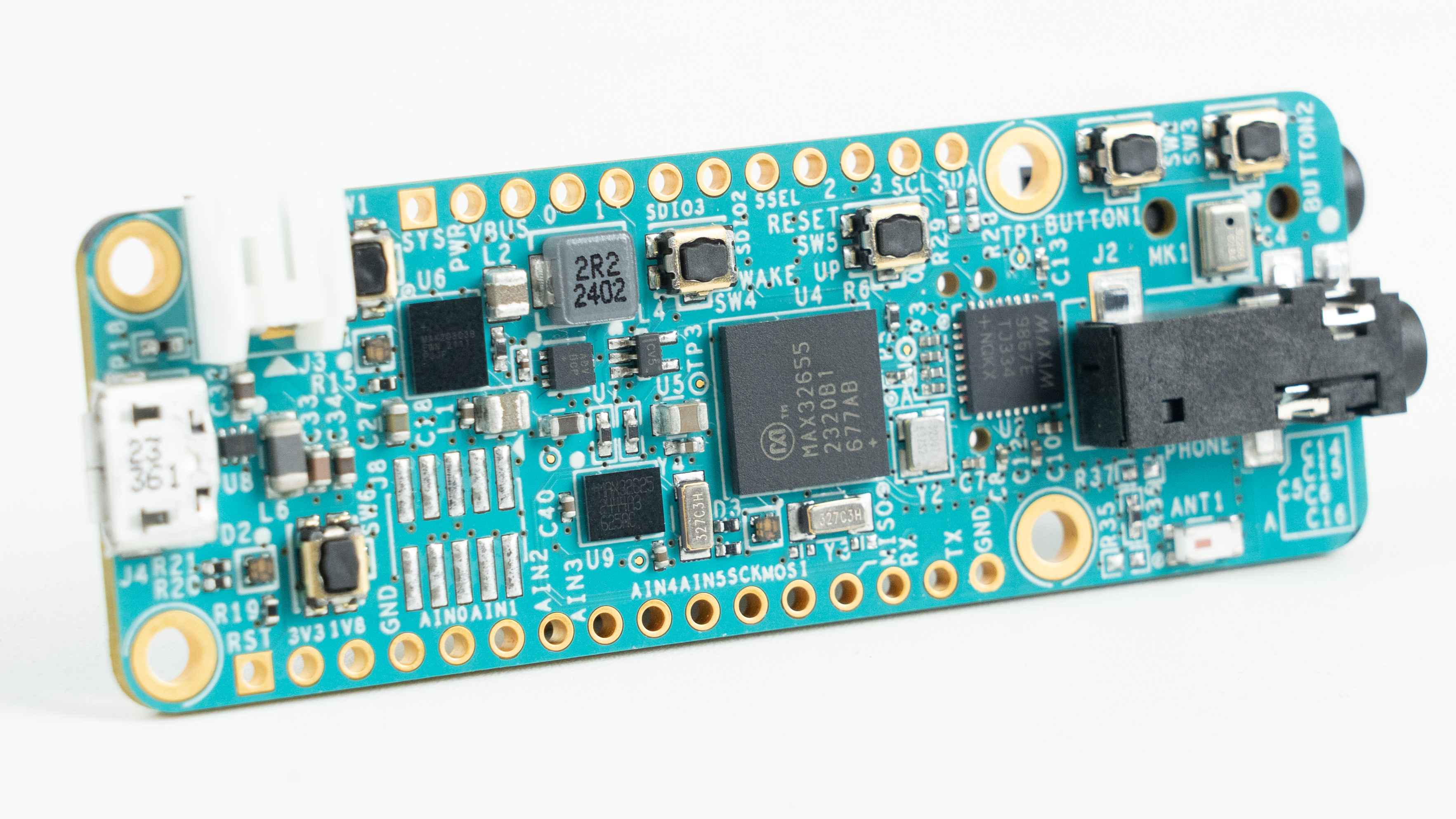

MAX32655FTHR 是一款快速开发平台，可帮助工程师使用MAX32655 Arm© Cortex®-M4F和Bluetooth® 5.2低功耗(LE)快速实施超低功耗无线解决方案。该电路板还包括MAX20303 PMIC以实现电池和电源管理。0.9 x 2.6英寸小尺寸双排接头与Adafruit Feather Wing外设扩展板兼容。该电路板包括各种外设，如数字麦克风、低功耗立体声音频编解码器、128MB QSPI闪存、micro SD卡连接器、RGB指示器LED和按钮。MAX32655FTHR提供功率优化的灵活平台，以便进行快速概念验证和早期软件开发，从而加快产品上市。

板卡优势与特点：

MAX32655微控制器
- ARM Cortex-M4F，100MHz
- 32位RISC-V协处理器，可减轻时序关键型蓝牙处理负荷
- 512KB闪存
- 128KB SRAM
- 16KB缓存
- 蓝牙5.2 LE无线电
- 带电量计的MAX20303可穿戴PMIC
- 通过USB充电
- 用于Arm Cortex-M4F的板载DAPLink调试和编程接口
- 试验板兼容接头
- Micro USB连接器
- Micro SD卡连接器

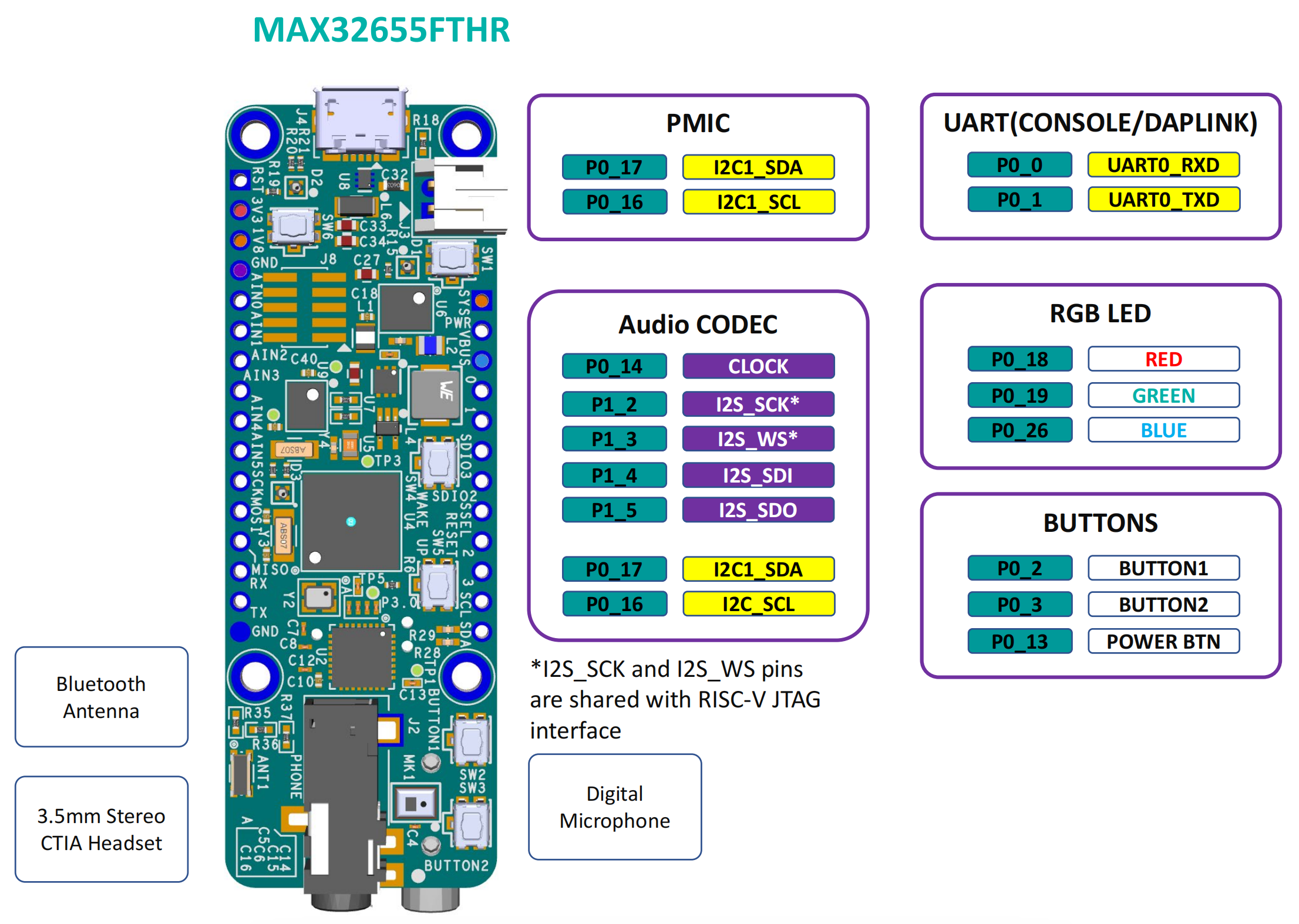

集成外设
- RGB指示灯LED
- 用户按钮
- 低功耗立体声音频编解码器
- 数字麦克风
- SWD调试器
- 虚拟UART控制台

微控制器：MAX32655

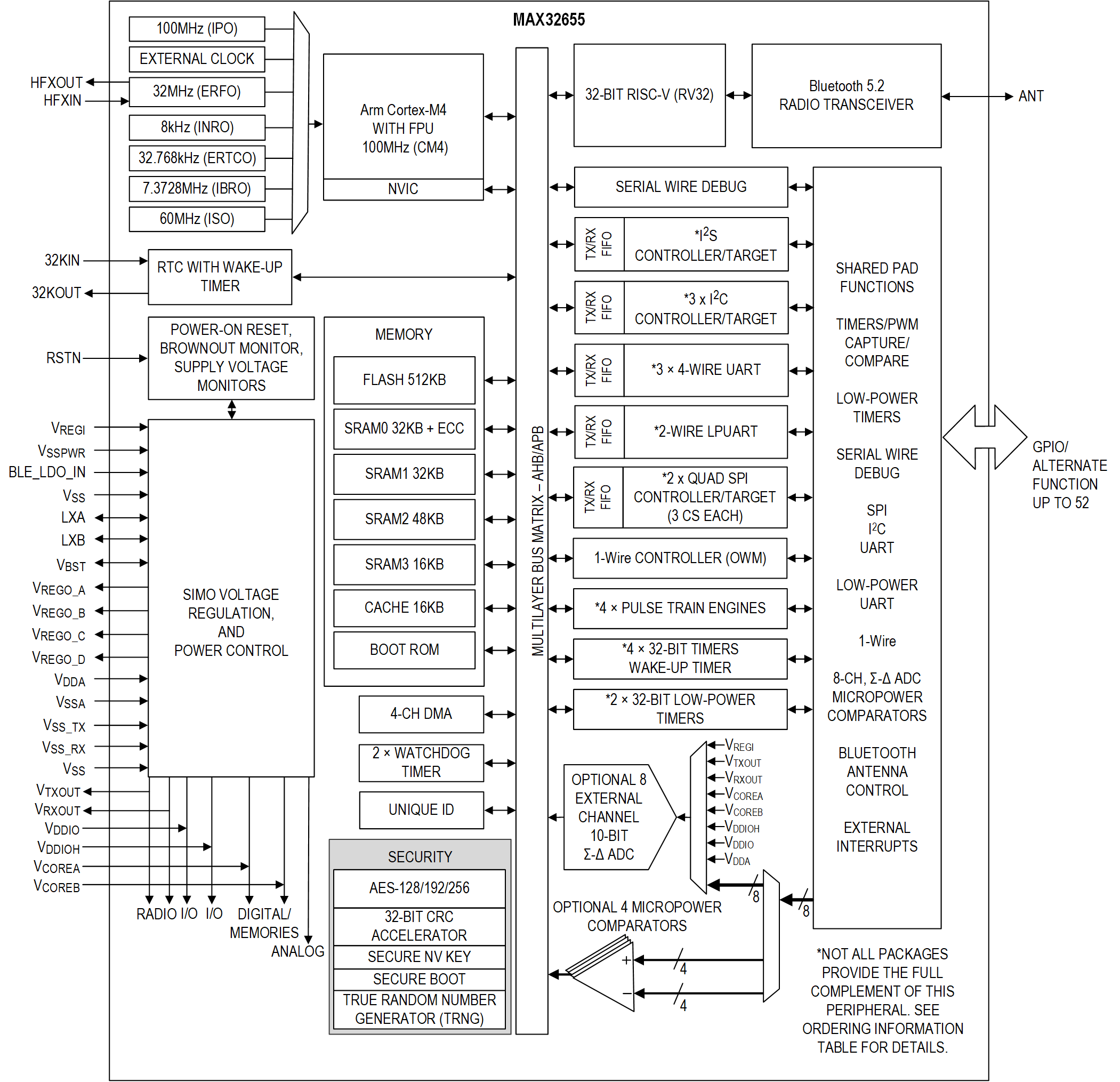

MAX32655微控制器(MCU)是一款先进的片上系统(SoC)，采用Arm® Cortex®-M4F CPU，可高效执行复杂的函数和算法计算，额定温度范围为-40°C至+105°C。该SoC将功率调节和管理功能与单电感多输出(SIMO)降压稳压器系统集成于一体。板载新一代蓝牙® 5.2低功耗(LE)无线电，支持远程（编码）和高吞吐量模式以及医疗身体区域网络(MBAN)。该器件提供具有512KB闪存和128KB SRAM的大型板载存储器，并在一个32KB SRAM存储区上提供可选的纠错编码(ECC)功能。该32KB存储区也可保留在BACKUP模式中。提供8KB用户OTP区域。

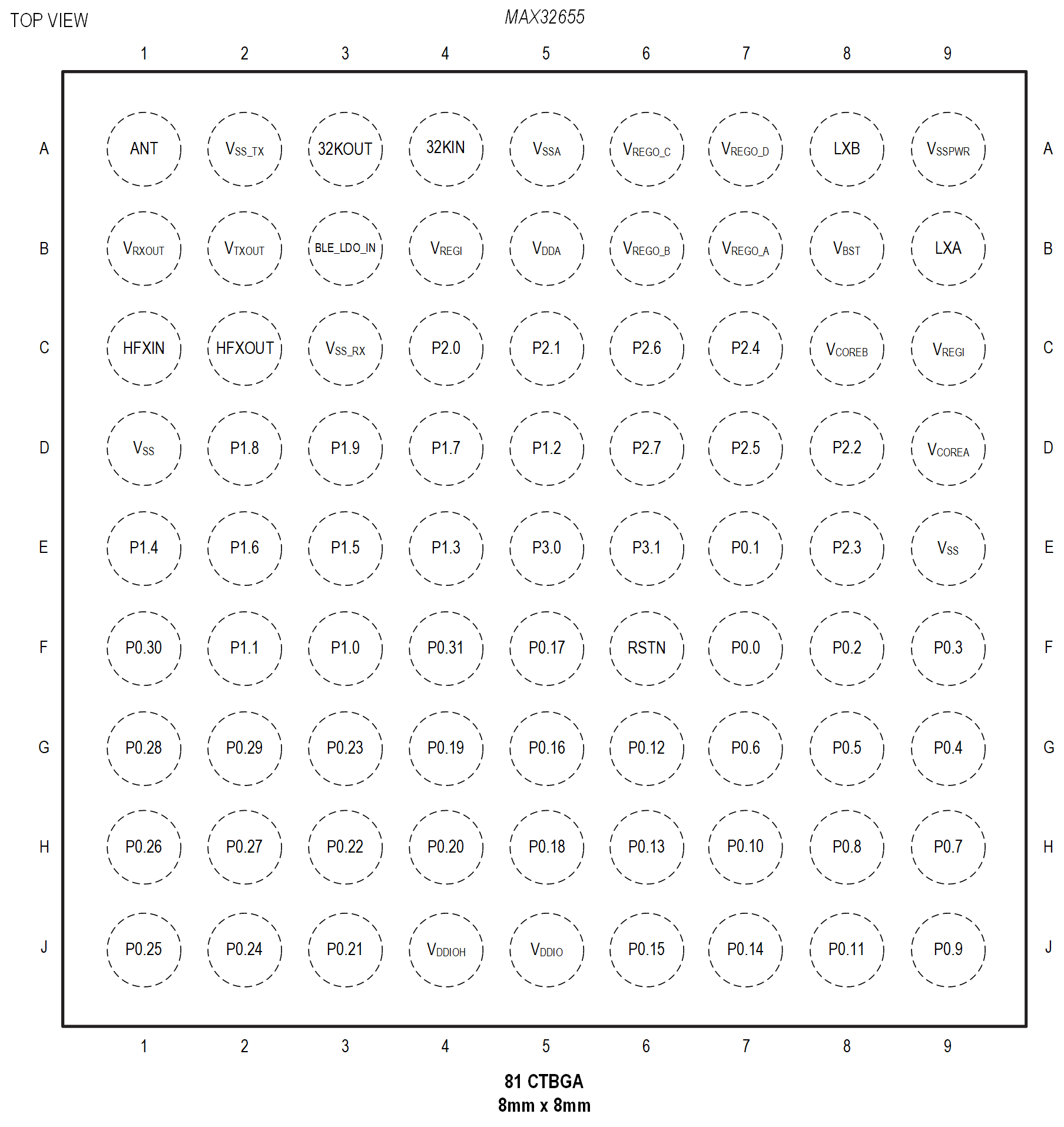

MAX32655采用81 CTBGA封装（8mm x 8mm，0.8mm间距），支持多种高速外设，例如I2C、50MHz SPI和UART，以及一个用于连接音频编解码器的I2S端口。八路输入、10位ADC可用于监测来自外部模拟源的模拟输入。此外，低功耗UART (LPUART)支持在超低功耗的睡眠模式下工作，有助于在不发生任何数据丢失的情况下进行唤醒。总共提供了六个具有I/O功能的定时器，包括两个低功耗定时器，即使在超低功耗的睡眠模式下也能实现脉冲计数、捕获/比较和脉宽调制(PWM)生成。

特性：

超低功耗无线微控制器
- 内置100MHz振荡器
- 具有7.3728MHz系统时钟选项的灵活低功耗模式
- 512KB闪存和128KB SRAM
- - 一个32KB SRAM存储区上提供可选ECC
- 16KB指令缓存
蓝牙5.2 LE无线电
- 专用的超低功耗32位RISC-V协处理器，可减轻时序关键型蓝牙处理负荷
- 提供完全开源的蓝牙5.2协议栈
- 支持医疗身体区域网络(MBAN)和Mesh
- 高吞吐量(2Mbps)模式
- 远程（125kbps和500kbps）模式
- Rx灵敏度：-97dBm；Tx功率：+5.5dBm
- 单端天线连接(50Ω)
提供电源管理充分延长电池寿命
- 电源电压范围：2.0V至3.6V
- 集成SIMO功率调节器
- 3.0V时的有源电流为12.9μA/MHz
- 对于32KB，3.0V时的保持电流为1.53μA
- 低功耗模式下可选择SRAM数据保留功能+RTC
多个外设，用于实施系统控制
- 多达两个高速SPI控制器/目标
- 多达三个I²C控制器/目标
- 多达四个UART
- 一个I²S控制器/目标
- 多达8路输入、10位Σ-Δ ADC 7.8ksps
- 多达四个微功耗比较器
- 定时器：四个32位、两个低功耗、一个看门狗、一个低功耗看门狗
- 1-Wire^®控制器
- 多达四个脉冲序列(PWM)引擎
- 带唤醒定时器的RTC
- 多达52个GPIO
安全性和完整性
- 可选安全引导
- TRNG Seed发生器
- AES 128/192/256硬件加速引擎
