    STM32G031最小系统核心模块(带下载器)

    STM32G031最小系统核心模块(带下载器)

    进度
    78%

    时间

    2021年06月27日 00:00 - 2022年08月31日 00:00

    硬禾发布

    更新

    2022年03月16日

    标签

    • 嵌入式系统
    • STM32
    • 最小系统
    • MCU
    • 16Pin模块
    4969

    基本信息

    规则

    项目进度

    视频课程

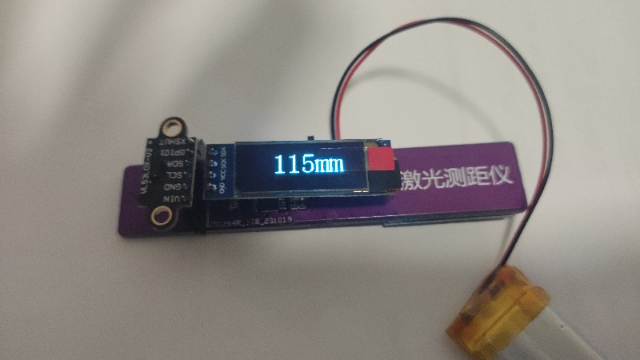

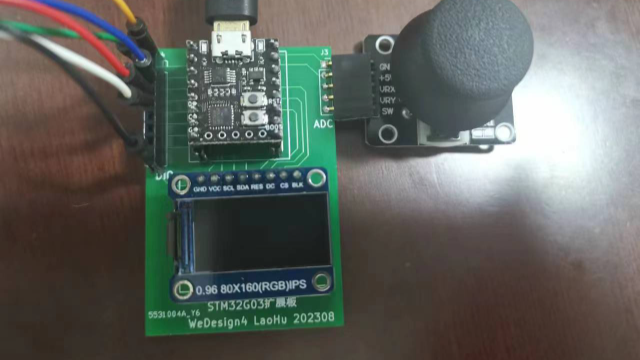

    案例

    内容介绍

    软件 & 硬件

    元器件

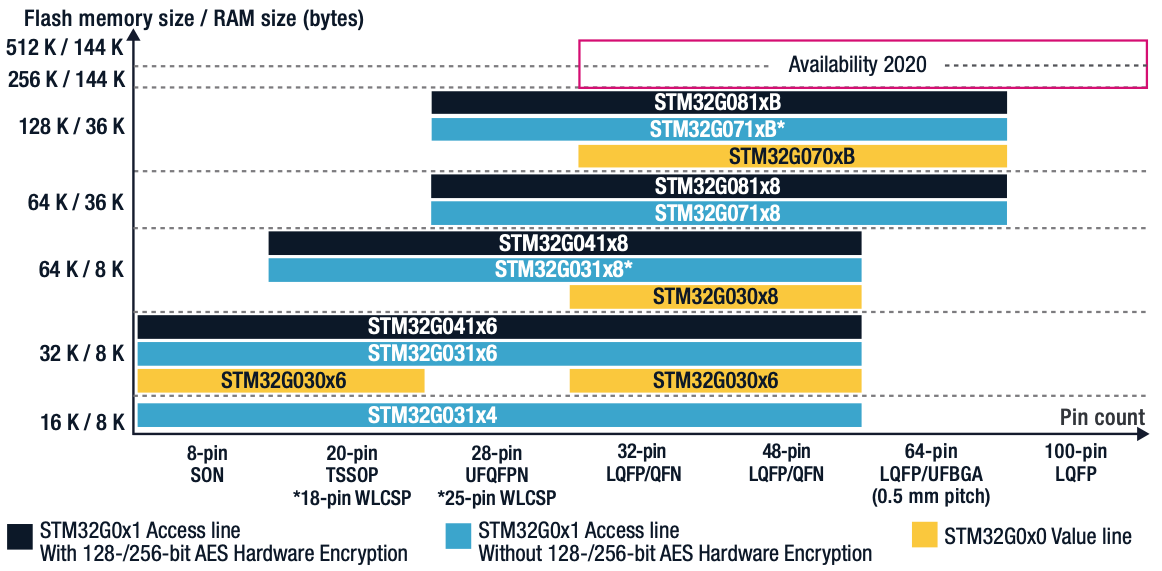

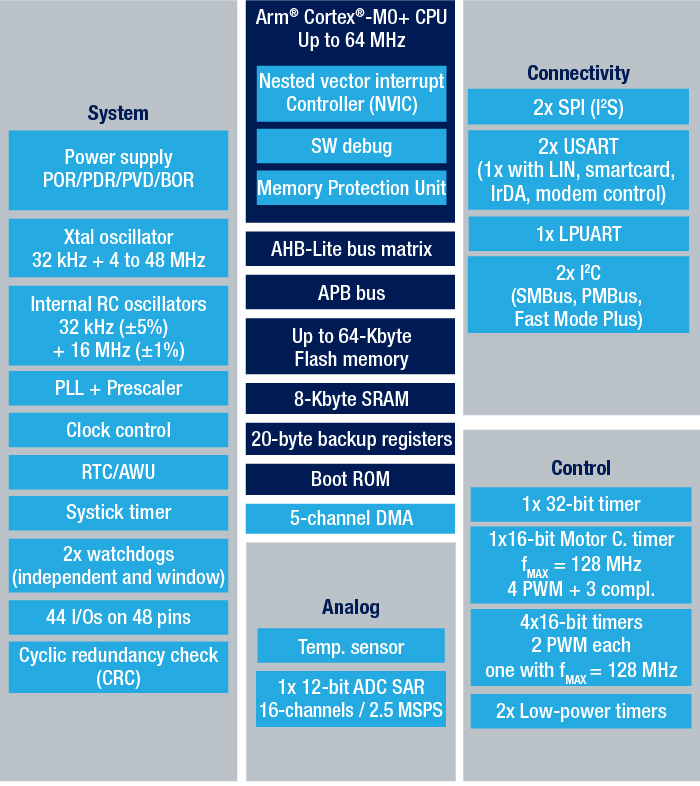

    STM32G031

    ST的Arm Cortex-M0+微控制器,有64 KB Flash, 8KB RAM, 64MHz CPU, 2xUSART, timers, ADC, comm. I/F, 1.7-3.6V

    CH340E

    USB总线的转接芯片,实现USB转串口或者USB转打印口。在串口方式下,CH340提供常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB总线。

    MIC5504-3.3

    300mA的线性稳压器LDO,并有使能和自动放电的功能

    软件

    C

    工具

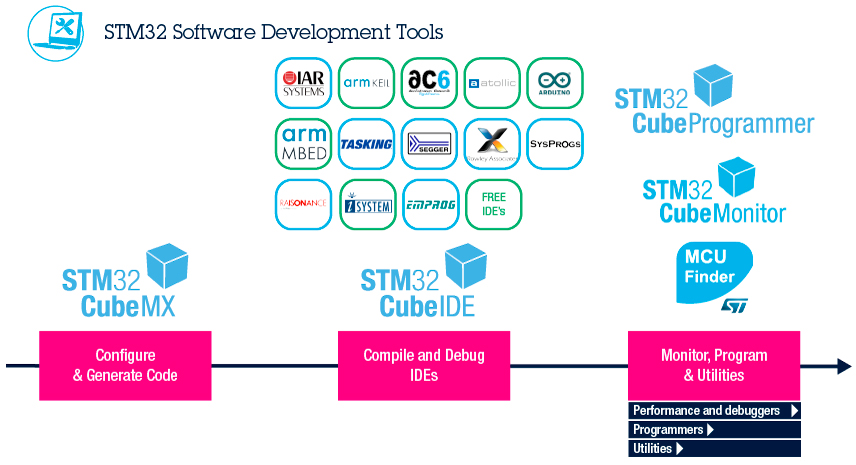

    STM32CubeMX

    ST公司的图形化工具,可以非常方便地配置STM32微控制器和微处理器,以及相应的初始化C代码的生成。

    电路图

    物料清单

    附件

    • stmg0.pdf

      STM32G031构成的最小系统核心模块原理图-PDF

    为支持参加2021年全国大学生电子设计竞赛的同学们,硬禾学堂特别推出两款FPGA核心模块和一款MCU核心模块,这是其中的一款MCU模块。规则如下:

    1. 2021年全国大学生电子设计竞赛前下单购买这款产品,价格59元 + 10元快递费
    2. 在电赛中用到该产品的同学,在2021年8月31日前将自己电赛作品报告发布在电子森林的项目页面,包含如下内容:
      1. 5分钟作品介绍短视频 - 可以上传到B站或腾讯视频平台上,在电子森林的项目页面以iframe的方式内嵌到项目页面中
      2. 不少于2000字(不包含代码)的作品报告,描述项目的要求、项目实现的思路、项目实现的方法、项目达到的指标等
      3. 在报告中内嵌或以附件的方式提交在作品中用到的MCU的源代码,以及最终下载到MCU的HEX文件
    3. 符合要求的同学会在一周内收到59元的退款

    测试完成,进入批量生产 更新发布于 2020年12月08日

    这一版通过一颗USB转串口的芯片CH340E对STM32G0进行软件升级,功能测试完成,达到设计目标。正在批量生产1000套,用于寒假期间的创意设计大赛。

    “寒假在家一起练”套件生产、测试、发货 更新发布于 2021年01月12日

    经过两周的奋战,硬禾学堂终于完成了近2000套DIY套件的生产、测试和发货,提供给来自全国各高校参加活动的同学们。

    目前发现的需要注意的地方 - 这次活动我们提供的简易示波器DIY套件是基于暑期LPC824套件的升级版本,没有做管脚的调整,带来的潜在风险是STM32G031模块不能使用硬件的SPI来驱动OLED显示屏,只能通过软件模拟的方式来点亮OLED,刷新速度会降低,尤其是在显示波形的时候。由于OLED为单色,且点阵数量只有128*64个,影响应该不大,不过这个有待于项目中进行实际的测试。

    添加了关于此模块使用的演示视频 更新发布于 2021年01月13日

    发布在B站上,供使用此模块的同学们参考。

    STM32G031的特点、应用及设计流程、点灯、UART通信

    通过一个小时的直播课程给同学们介绍一下“寒假在家一起练”的2个项目中的核心控制器STM32G031的特点、应用、使用中要注意的要点及设计流程。

    元器件特性测试 - 万用表

    使用STM32G031同样也可以实现元器件特性的测试,包括电阻、电容、电感、二极管、三极管等常用的元器件。

    有信号发生器功能的简易示波器DIY套件V2.0

    采用STM32G031可以支持最高达2Msps的采样率,12bit的精度,并可以通过内部处理器进行FFT变换,在128*64分辨率的OLED屏上显示波形和频谱

    STM32G031最小系统核心模块(带下载器)

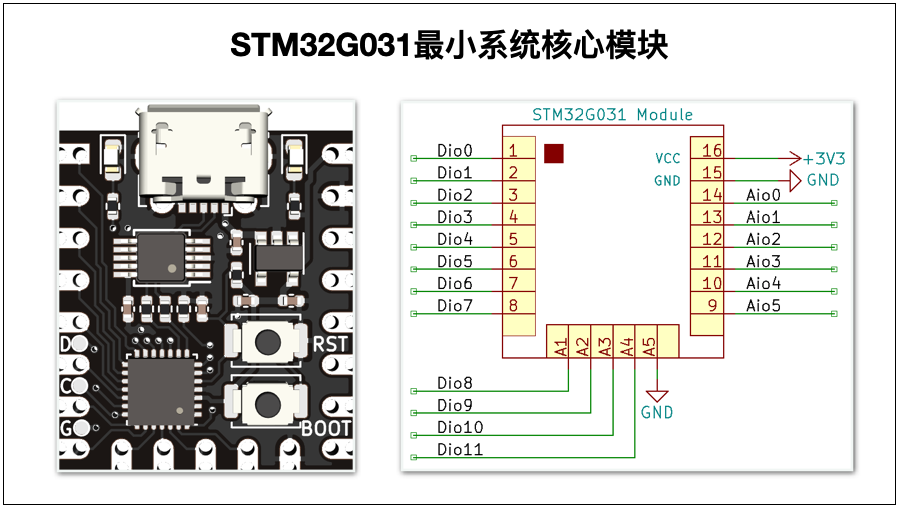

    基于STM32G031的最小系统模块,运行Arm Cortex M0+内核,工作频率为64MHz,通过USB供电和配置,最多支持18个输入输出,其中6个可以为模拟输入

    ¥39.00
    支持一下

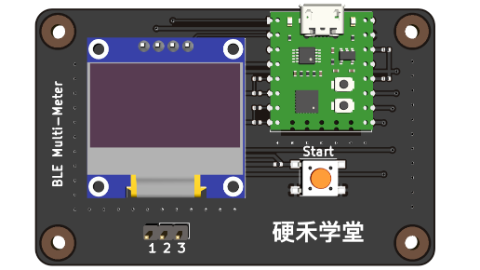

    支持STM32G031的元器件特性测试仪

    基于STM32G031最小系统核心模块,可以用来测试电阻、电容、二极管、三极管等常用元器件的特性

    ¥99.00

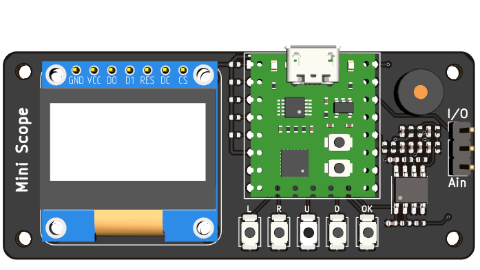

    基于STM32G031的简易示波器DIY套件

    基于STM32G031,支持一路外部0-3.3V模拟电压输入采集,以及板上Mic音频采集,5个按键可以控制菜单的显示以及采集的参量显示。128*64分辨率的OLED显示屏通过SPI接口跟核心模块连接

    ¥99.00

    团队介绍

    • 苏州硬禾信息科技有限公司的工程师团队 - 专注于基于FPGA和嵌入式系统学习平台的开发和生态系统的建设,在过去5年里成功推出的小脚丫FPGA学习平台被全国上百所高校采用于数字电路教学实践中,并一直积极推动开源、免费PCB设计工具KiCad在高校学生及硬件工程师中的应用。

    团队成员

    • 王安然

      资深硬件设计工程师、FPGA教学导师,12年硬件研发经验,主持开发了基于小脚丫FPGA的系列学习平台。

    • 吴志军

      苏州思得普科技有限公司创始人/总经理,负责小脚丫FPGA平台的研发及生态建设,20年硬件系统研发经验。

    • 陈强

      控制工程硕士,资深硬件研发工程师,丰富的嵌入式产品研发与技术支持经验,熟悉嵌入式系统编程、FPGA和数字系统设计。

    猜你喜欢

    基于Lattice的XO2、自带下载器的FPGA最小系统模块

    基于Lattice的XO2、自带下载器的FPGA最小系统模块

    基于Lattice的XO2-1200HC FPGA构建的最小系统核心模块,支持最多14个数字IO,并能够提供3.3V的供电。板载FPGA下载器,可以通过MicroUSB供电、FPGA配置和UART通信。

    • 硬禾发布
    • 1998
    • 21/06/27
    基于STM32的简易示波器/频谱仪/信号发生器学习平台

    基于STM32的简易示波器/频谱仪/信号发生器学习平台

    基于STM32G031的测试测量训练平台,采用128*128 OLED显示,2个通道的模拟输入 + 1个通道的Micphone语音输入,并有1路信号输出。

    • 硬禾发布
    • 10829
    • 22/03/22

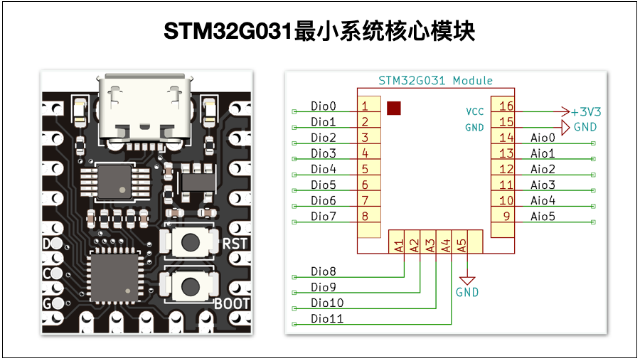

    STM32G031最小系统核心模块

    STM32G031最小系统核心模块

    基于STM32G031G8U6设计的核心模块,专用于电赛训练、嵌入式系统学习以及DIY项目,采用DIP和邮票孔封装设计,方便使用面包板/扩展板插座安装、以及直接焊接在电路板上,有带下载器和不带下载器两种版本。

    • 硬禾发布
    • 606
    • 22/03/17
