基于STM32G031最小系统模块的扩展板设计

• 概述

      本文使用STM32G031最小系统模块，设计了一块扩展板。扩展板具有GPIO、ADC、SPI屏幕等接口，可通过扩展板学习STM32G031单片机的使用与编程。

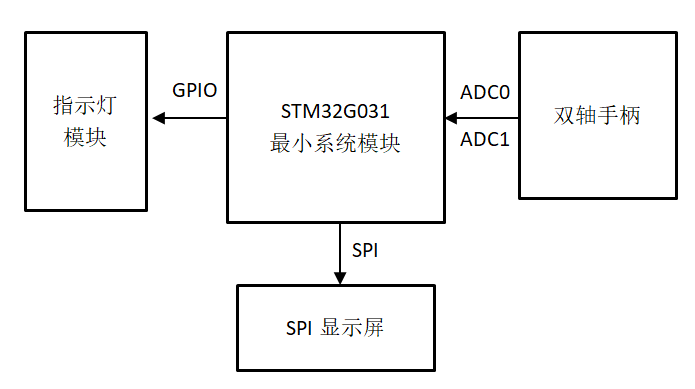

      扩展板的原理框图如下图所示

        扩展板引出了ADC0和ADC1两路模拟量输入信号，可外接双轴手柄；开发板引出了8路GPIO信号，可接LED输出模块，也可接测试按键；此外，还引出了SPI接口，并引出屏幕所需的电源及控制引脚，可直接连接一块SPI彩色显示屏。因时间关系，主要测试完成了ADC和GPIO功能。

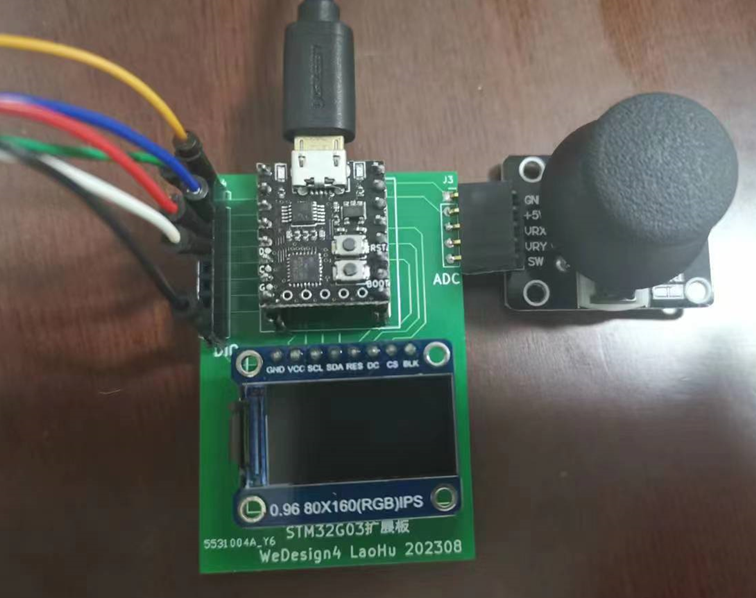

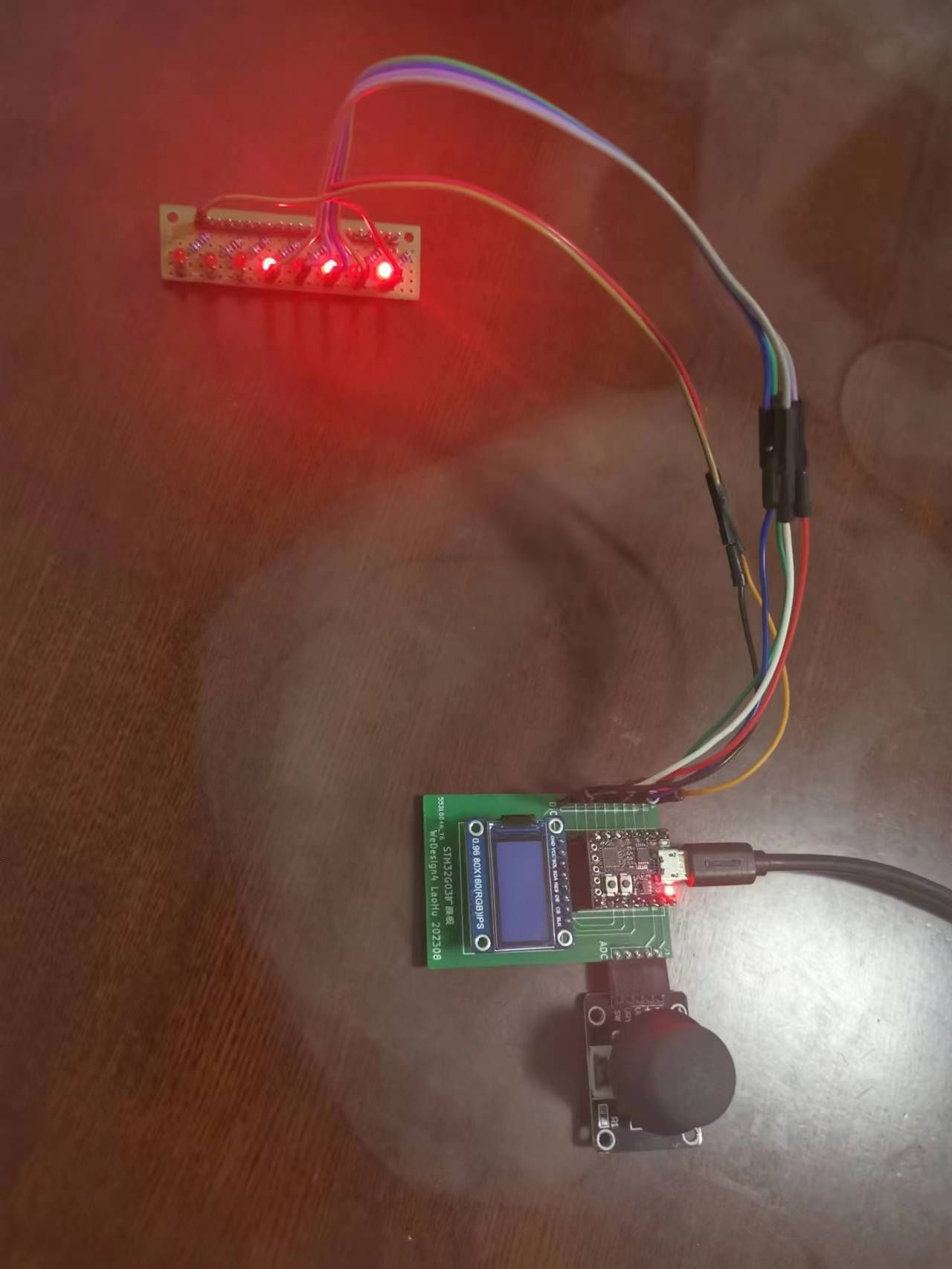

        下图是扩展板的实物图。

• 硬件设计

扩展板使用的核心是STM32G031最小系统模块，通过排针引出了GPIO、ADC、SPI等接口，便于拆装与组合测试。

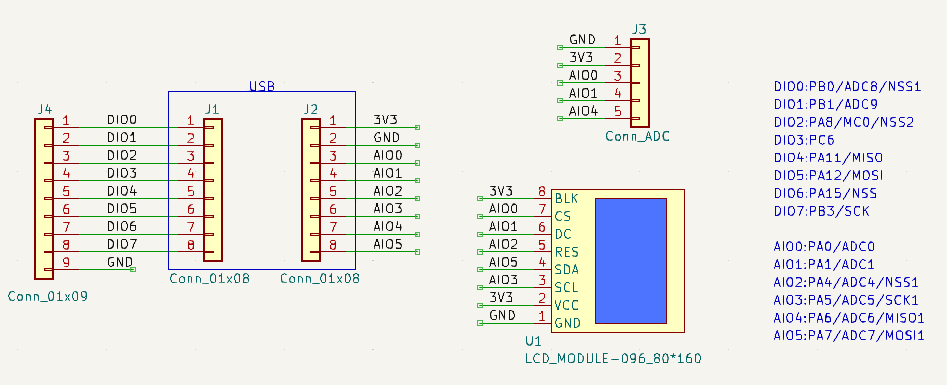

下图为使用Kicad设计的电路原理图

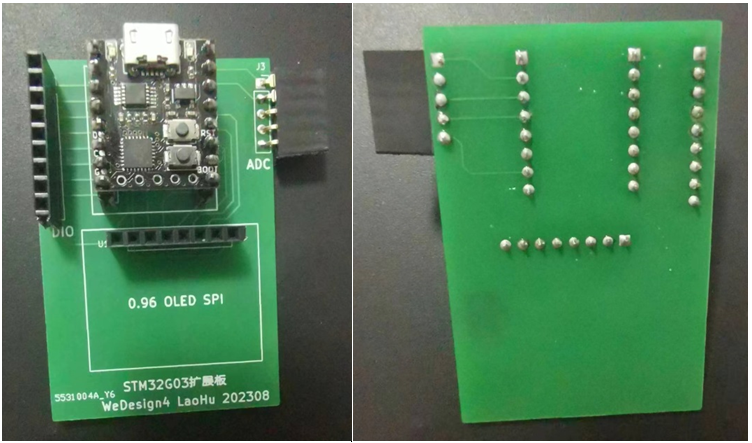

PCB打板

电路板设计问题，因本人在出差，这次考虑最简单快捷满足要求，使用了电子积木的方法。

只是设计了一个微型的“面板板”，板上只有排母，可以方便的插接和替换几种模块。

kicad进行设计时，扩展板ADC的引脚和屏幕的引脚有复用情况，这样扩展板ADC和屏幕不能同时使用。应该ADC和左边的GPIO复用部分引脚更加合理。

• 搜集素材的过程

     这次重点还是软件调试这一部分。主要是STM32CubeIDE及STM32CubeProgrammer如何使用，STM32G031如何编程使用HAL库。

网上相关资料比较丰富，重点参考了CSDN网站资料。

STM32G031-使用STM32CubeIDE实现DMA处理ADC   ，

https://blog.csdn.net/qq_43715171/article/details/113754776

STM32Cube生成hex，bin文件

https://blog.csdn.net/dnct55/article/details/130050708

• 软件调试

软件使用ST公司的开发环境STM32CubeIDE 1.13.1进行编程，下载时使用STM32CubeProgrammer通过usb连接核心板的uart口进行下载。

调试时，需要按住boot，然后USB插入电脑，即可识别UART；

或者插入电脑USB后，按住boot，然后点击一下reset，再同时松开按钮也可。

本次实现的功能

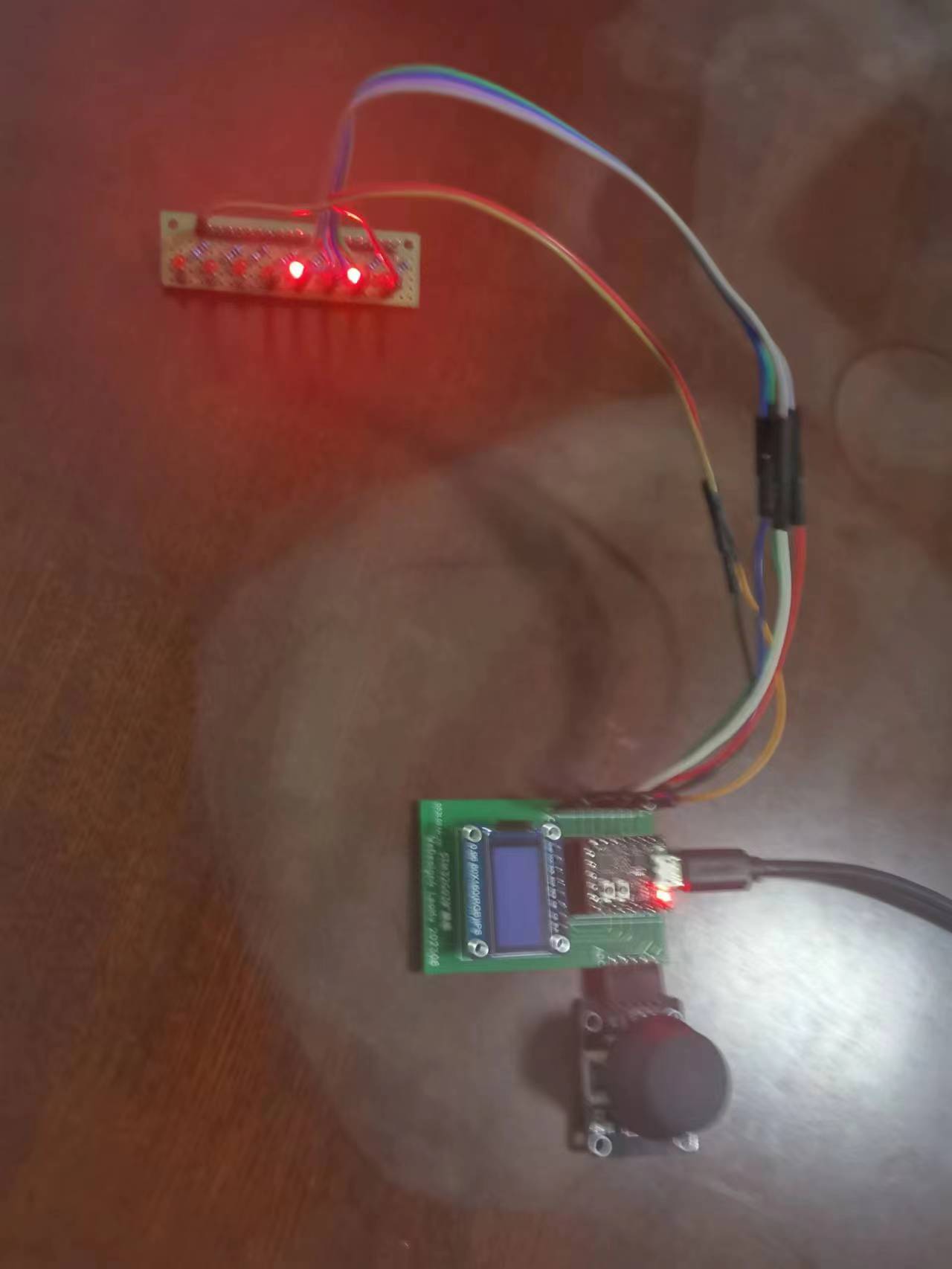

功能1：跑马灯

通过扩展板左侧的GPIO排母，连接一个多路LED指示灯模块，实现指示灯闪烁功能。

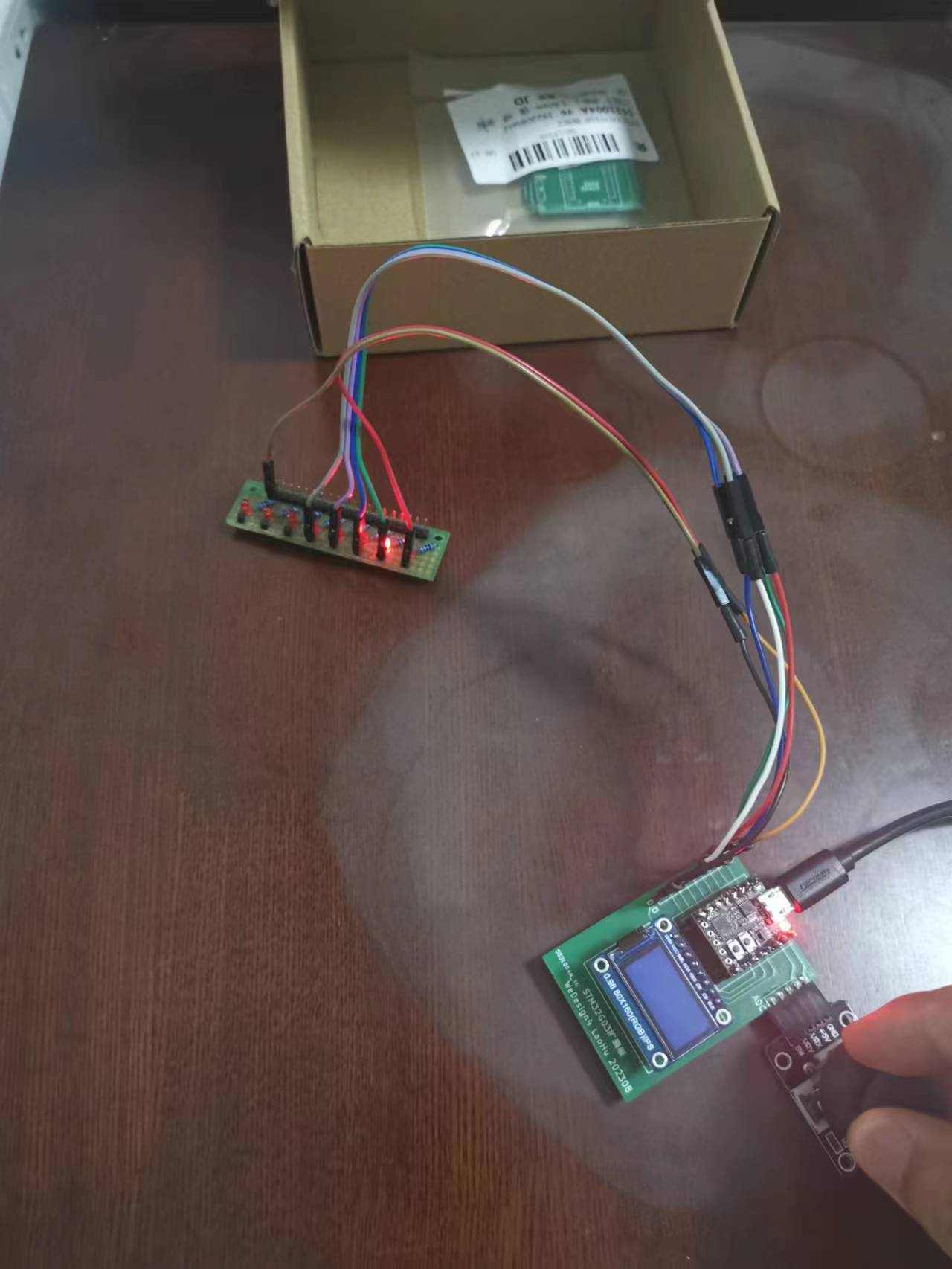

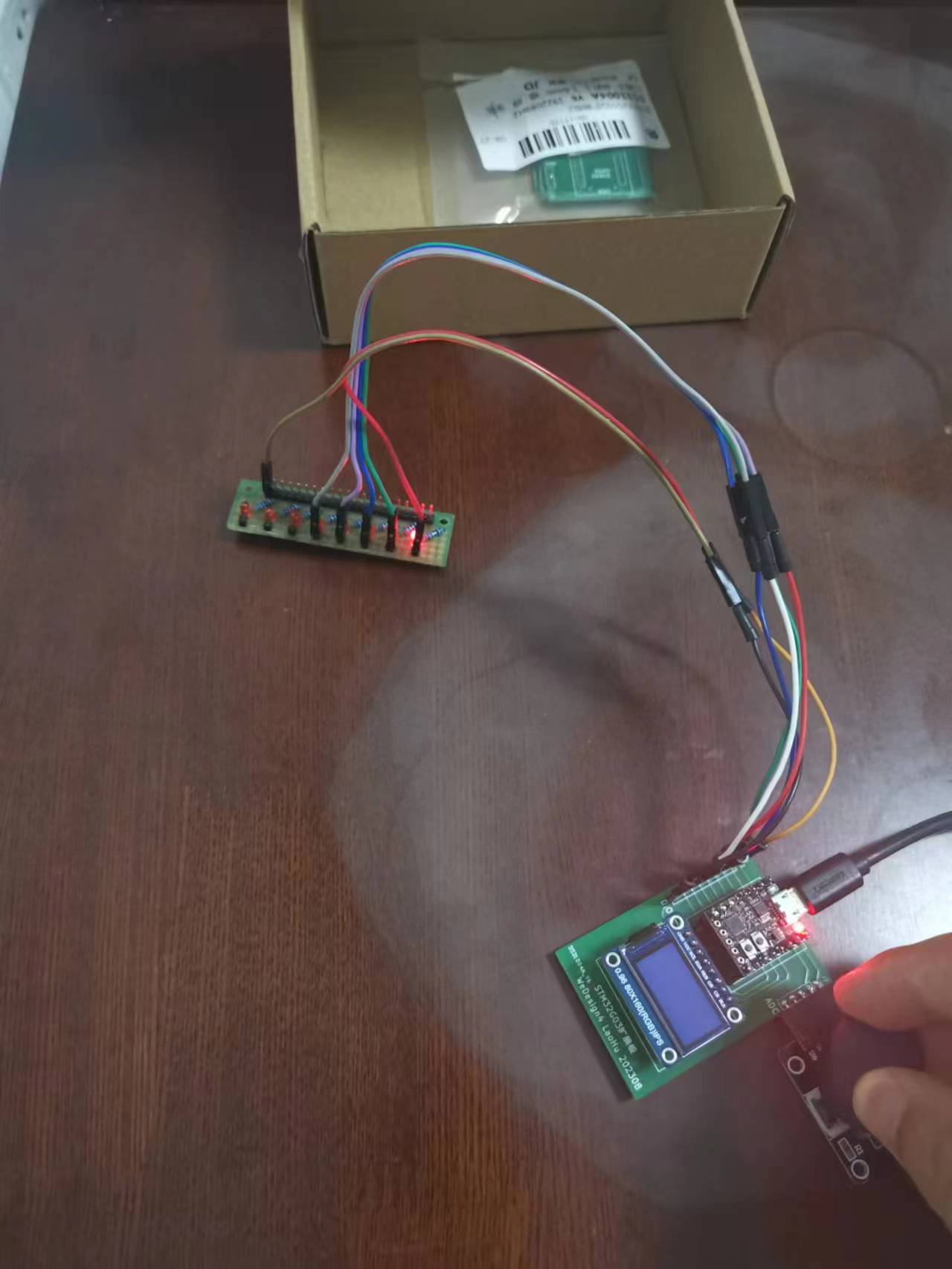

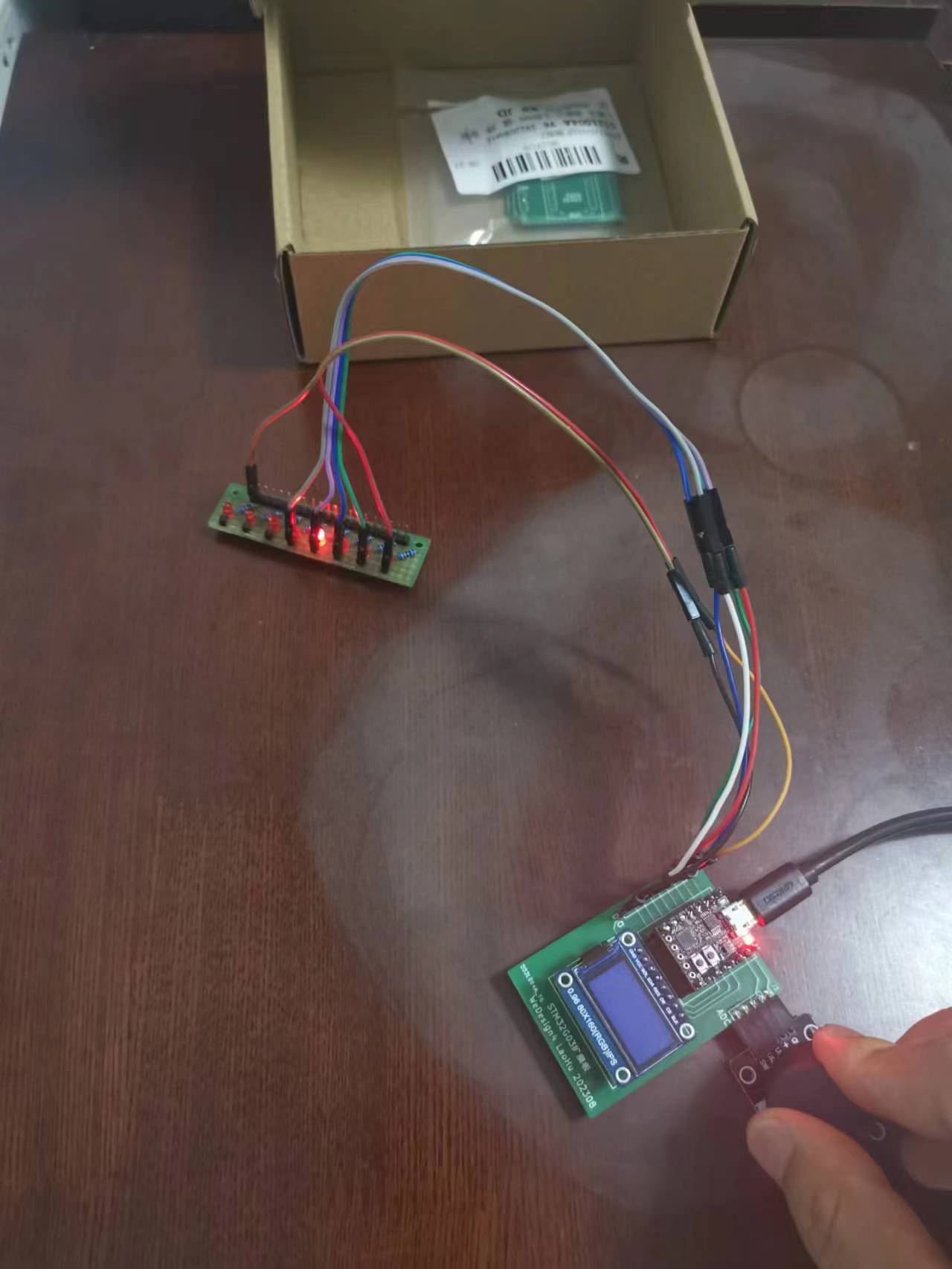

功能2：ADC手柄测试

通过手柄上下左右四个方向，控制四个指示灯点亮。

• 关键代码及说明

指示灯闪烁例程中，在main函数中添加以下代码。

首先初始化GPIO端口，SET为端口置1；Reset为端口置0.

然后在while循环中，通过延时定时控制引脚翻转。

  HAL_GPIO_WritePin(GPIOB, DIO0_Pin, GPIO_PIN_SET);
  HAL_GPIO_WritePin(GPIOB, DIO1_Pin, GPIO_PIN_RESET);
  HAL_GPIO_WritePin(GPIOA, DIO2_Pin, GPIO_PIN_SET);
  HAL_GPIO_WritePin(GPIOC, DIO3_Pin, GPIO_PIN_RESET);
  HAL_GPIO_WritePin(GPIOA, DIO4_Pin, GPIO_PIN_SET);
  while (1)
  {
    /* USER CODE END WHILE */
	  HAL_GPIO_TogglePin(GPIOB, DIO0_Pin);
	  HAL_GPIO_TogglePin(GPIOB, DIO1_Pin);
	  HAL_GPIO_TogglePin(GPIOA, DIO2_Pin);
	  HAL_GPIO_TogglePin(GPIOC, DIO3_Pin);
	  HAL_GPIO_TogglePin(GPIOA, DIO4_Pin);
	  HAL_Delay(500);
    /* USER CODE BEGIN 3 */
  }

• 在ADC转换的例程中

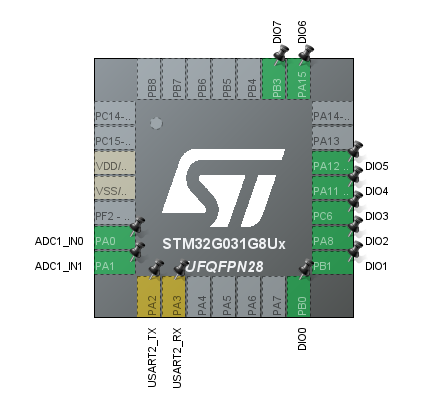

重点是使用STM32CubeIDE对引脚进行配置

配置完引脚，软件会自动生成关键代码。详细ADC配置过程见上文提到的ADC参考链接。

在此基础上，再增加下面的代码。根据两路ADC的采样值，控制GPIO输出。

 	if (ad0<1000)     //x轴 左       //最大值4095
	 	  	{
	 	  	HAL_GPIO_WritePin(GPIOB, DIO0_Pin,GPIO_PIN_SET);
	 	  	HAL_GPIO_WritePin(GPIOB, DIO1_Pin,GPIO_PIN_RESET);
	 	  	}
	 	  	else if (ad0>3000)  //x轴 右
	 	  	{
	 	  	HAL_GPIO_WritePin(GPIOB, DIO0_Pin,GPIO_PIN_RESET);
	 	  	HAL_GPIO_WritePin(GPIOB, DIO1_Pin,GPIO_PIN_SET);
	 	    }
	 	  	else
	 		{
	 		 HAL_GPIO_WritePin(GPIOB, DIO0_Pin,GPIO_PIN_RESET);
	 		 HAL_GPIO_WritePin(GPIOB, DIO1_Pin,GPIO_PIN_RESET);
	 		}

	 	  	if (ad1<1000)    // y轴 上        最大值4095
	 		{
	 		HAL_GPIO_WritePin(GPIOA, DIO2_Pin,GPIO_PIN_SET);
	 		HAL_GPIO_WritePin(GPIOC, DIO3_Pin,GPIO_PIN_RESET);
	 		}
	 		else if (ad1>3000) //y轴 下
	 		{
	 		HAL_GPIO_WritePin(GPIOA, DIO2_Pin,GPIO_PIN_RESET);
	 		HAL_GPIO_WritePin(GPIOC, DIO3_Pin,GPIO_PIN_SET);
	 		}
	 		else
	 		{
	 		 HAL_GPIO_WritePin(GPIOA, DIO2_Pin,GPIO_PIN_RESET);
	 		 HAL_GPIO_WritePin(GPIOC, DIO3_Pin,GPIO_PIN_RESET);
	 		}

• STM32G031核心模块的优势与局限

STM32G031优势是体积小巧，接口资源丰富，便于携带，方便连接电子积木，随时学习。

可通过USB的Uart编程，编程也比较方便，不使用ST-LINK下载器就可以下载程序。

当然，USB下载也有局限，不便于在线调试，下载时需要切换编程软件和下载软件两个软件，操作比较麻烦。
