基于mikroBUS的电压表模块

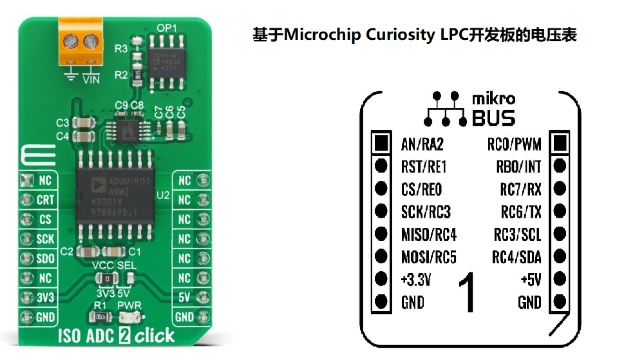

基于Microchip的Curiosity LPC开发板,支持直流电压的测量,并能够将测量的电压值显示在128*64的OLED显示屏上,同时通过蜂鸣器进行提示。
标签
嵌入式系统
测试
显示
硬禾发布
更新
2021-03-26
1315
内容介绍
项目进度
视频课程
内容介绍
功能
可以利用MCU内部的ADC测量外部电压

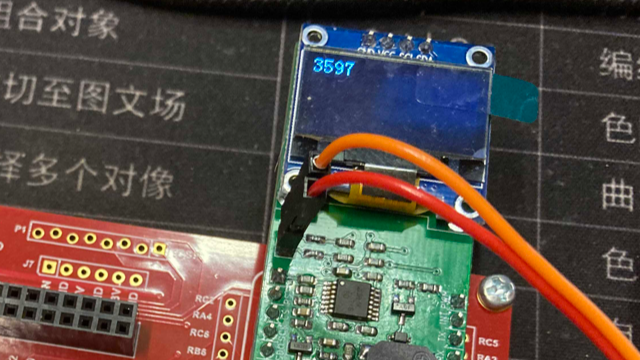

能够在OLED显示屏上将测量的电压显示出来
能够通过PWM驱动蜂鸣器输出报警音,每次测量数据输出以后发一声:“滴”
方案
参考资料
mikroBUS的设计规范
腾讯云社区一篇关于mikroBUS的介绍
mikroBUS官网提供的电压表的设计参考
mikroBUS官网提供的电压表的设计参考原理图
mikroBUS官网提供的OLED显示的设计参考
mikroBUS官网提供的蜂鸣器输出的设计参考
mikroBUS官网提供的蜂鸣器输出的设计参考原理图
mikroBUS的KiCad设计资源模板
mikroBUS的KiCad设计资源模板文件下载
软硬件
元器件
LMV324B
微功耗轨到轨运算放大器
TPR6040
并联型电压基准
工具
KiCad
开源、免费、跨平台的PCB设计工具
电路图
附件下载
mikro_meter.pdf
团队介绍
苏州硬禾信息科技有限公司
团队成员
