Funpack第六期MAX32660-EVSYS板卡电子手环实验

内容介绍

本设计是基于MAX32660板卡开发的一款模拟运动手表的小实验

具有的功能有以下几点：

可以显示时、分、秒信息，采用24小时制
步数计数，采用MPU6050陀螺仪实现
温度测量功能，使用MPU6050内部集成的温度传感器来实现
按键功能，P0_12引脚为按键引脚，通过按键可以查看步数和温度数据

本次设计采用KEIL 5 软件来进行开发，需要注意的是开发前的准备工作是在KEIL官网下载MAX32660固件库进行安装。

开发过程分为一下几个部分进行介绍：

GPIO初始化

按键初始化代码为例

#define KEY_Pin PIN_12
#define KEY_GPIO_Port PORT_0

extern gpio_cfg_t GPIO_KEY;

void GPIO_INIT(void)｛

GPIO_KEY.port = KEY_GPIO_Port;
GPIO_KEY.mask = KEY_Pin;
GPIO_KEY.pad = GPIO_PAD_PULL_UP;
GPIO_KEY.func = GPIO_FUNC_IN;
GPIO_Config(&GPIO_KEY);

｝

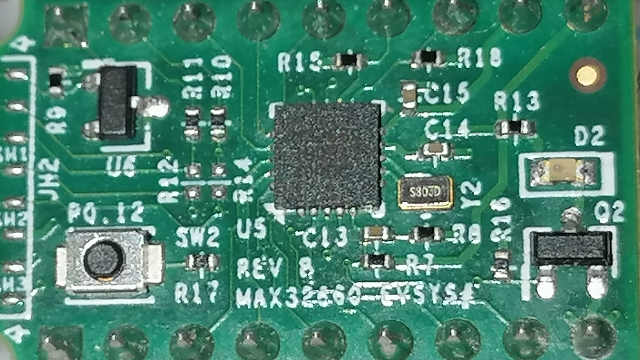

从板卡原理图中可以看到按键为P０端口的12引脚，宏定义按键的端口和引脚号

采用DEMO的引脚初始化函数，对结构体变量进行赋值和模式、引脚等信息设置即可。

本设计板卡引脚情况使用如下：

0.96’OLED SPI

CS--->P0_4

DC--->P0_3

RES--->P0_2

D1--->P0_5
D0--->P0_6

GY-521 IIC

SDA--->P0_9

SCL--->P0_8

按键

KEY--->P0_12

本设计计数功能采用MPU6050陀螺仪来实现，陀螺仪与板卡的通信方式采用IIC通信。在基础的芯片初始化和数据处理代码采用正点原子的stm32f103战舰开发板的MPU6050示例代码。对于陀螺仪数据处理过程算法是参考CSDN的博客来完成，链接如下：

https://blog.csdn.net/bzy090212/article/details/78861509/?utm_medium=distribute.pc_relevant.none-task-blog-baidujs_title-0&spm=1001.2101.3001.4242

MPU6050初始化代码如下：

short ax,ay,az;
short gx,gy,gz;
float pitch,roll,yaw;

extern int error;

uint8_t MPU_Init(void)
{
uint8_t res;

   MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X80);
   mxc_delay(1000);
   MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X00);
   MPU_Set_Gyro_Fsr(3);
   MPU_Set_Accel_Fsr(0);
   MPU_Set_Rate(50); //ÉèÖÃ²ÉÑùÂÊ50Hz
   MPU_Write_Byte(MPU_INT_EN_REG,0X00);
   MPU_Write_Byte(MPU_USER_CTRL_REG,0X00);
   MPU_Write_Byte(MPU_FIFO_EN_REG,0Xff);
   MPU_Write_Byte(MPU_INTBP_CFG_REG,0X80);
   res=MPU_Read_Byte(MPU_DEVICE_ID_REG);
   if(res==MPU_ADDR)
   {
      MPU_Write_Byte(MPU_PWR_MGMT1_REG,0X01);
      MPU_Write_Byte(MPU_PWR_MGMT2_REG,0X00);
      MPU_Set_Rate(50);
   } else
   return 1;
   return 0;
}

在OLED显示设计中，本设计采用定时器中断法，定期对OLED显示内容进行控制和显示同时对按键进行扫描检测，代码如下：

if(GPIO_InGet(&GPIO_KEY)==0)
{
   if(mode==1)
   {
      mode=0;
   }
   else if(mode==0)
   {
      mode=1;
   }
   while(GPIO_InGet(&GPIO_KEY)==0);
}

if(mode==1)
{
   SetFontSize(1);
   DrawString(0,0,"Step:");
  DrawNum(30,0,step_cnt,5);
}
else if(mode==0)
{
   a++;
   if(a==10)
   {
      a=0;
      temp1=MPU_Get_Temperature()*10;
   }
   SetFontSize(1);
   DrawString(0,0,"Temp:");
   DrawChar(30,0,(temp1/100)+48);
DrawChar(36,0,(temp1%100/10)+48);
   DrawString(42,0,".");
   DrawChar(48,0,(temp1%10)+48);
  DrawString(54,0,"C");
}

其中计时功能也是采用定时器来完成，并对计时进行设置，符合24小时制：

void Clock_Handler(void)
{
   TMR_IntClear(CLOCK_TIMER);
   sec++;
   if(sec == 60)
   {
      sec =0;
      min++;
      if(min == 60)
      {
         min=0;
         hour++;
         if(hour == 24)
         {
            hour = 0;
            step_cnt = 0;
         }
      }
   }
}

心得体会，本人新手小白，在此次活动中学习到很多。对于开发软件的使用上，在刚开始阶段本人使用ECLIPSE软件来进行开发，发现在找资料时去美信官网查找资料非常快捷方便，但是有些教程视频为英文，这个就血药有一定的英语基础。在开发阶段，陀螺仪的步数检测算法参考大佬的帖子，对于一直方面要注意的地方有很多例如数据的格式，参数的传递，IO的配置等等，这个过程中还不小心烧了一块板卡，导致不得不再买了一块，让我学会了在给板卡上电的时候要先检查好引脚，不然短短几秒就会烧掉140元。

至此本设计展示了进本设计思想和核心程序，全部源代码和演示请见附.
